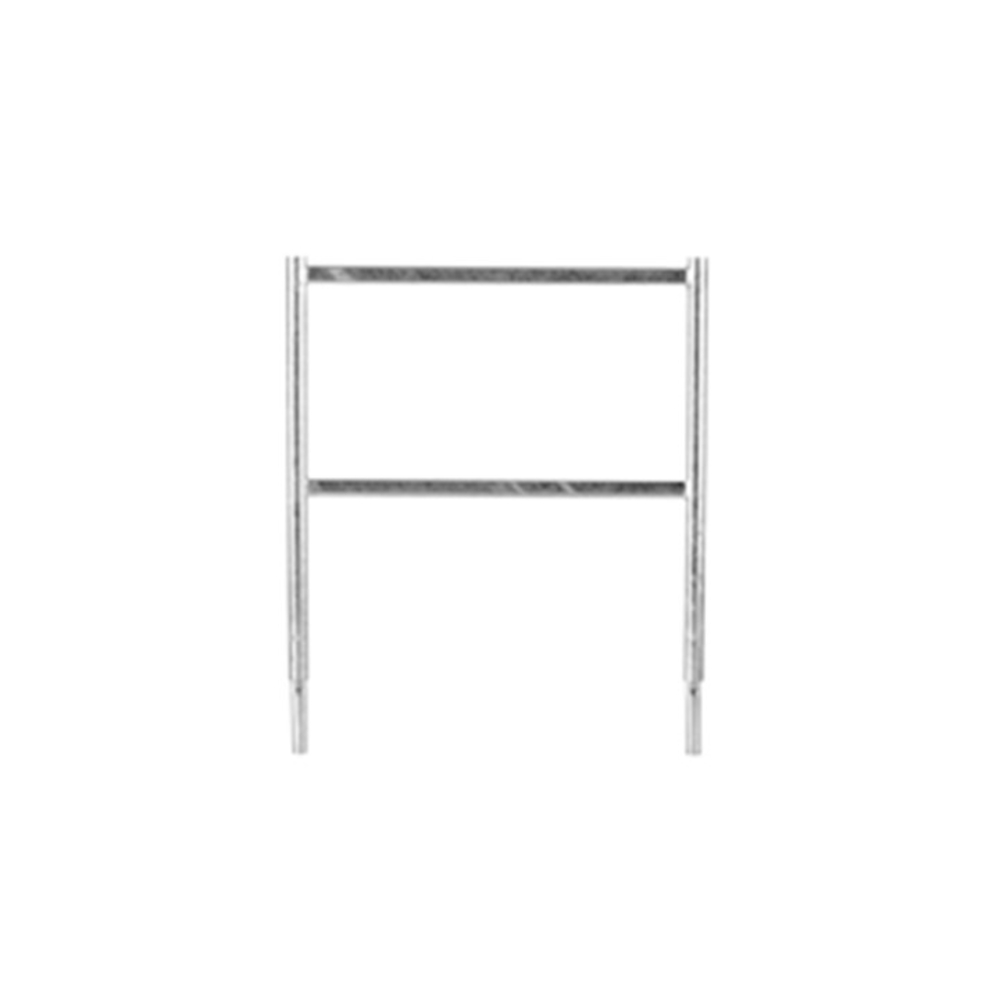

M49 Cadre 1.00m - 2 barreaux. sans manchon - TUBESCA COMABI - 04502006
Référence : T02504502006
Découvrez M49 Cadre 1.00m - 2 barreaux. sans manchon - TUBESCA COMABI - 04502006 disponible à l'achat
- Structure robuste en acier pour une durabilité accrue
- Conçu pour des projets d'échafaudage fixe
- Assure stabilité et sécurité sur les chantiers
- Dimensions pratiques de 1.00m pour une utilisation facile
- Équipé de 2 barreaux pour un accès simplifié
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Le cadre M49 de 1.00m avec 2 barreaux sans manchon, conçu par TUBESCA COMABI, est une structure maçonnée robuste en acier.
Idéal pour tous vos projets d'échafaudage fixe, il garantit stabilité et sécurité sur vos chantiers.
Matériau : Acier
Les garde-corps sont positionnés sur les cadres de départ, puis les plinthes bois sont fixées à l’aide de clous ou vis. Les embouts des cadres sont insérés à l’intérieur des supports-clavettes des garde-corps. Le montage se termine en équipant les plinthes d’extrémité. En cas d’utilisation de garde-corps de 3 m ou réglables, deux possibilités de montage des plinthes sont proposées, soit en remplaçant certains cadres par des cadres à passage, soit en montant les cadres 2 m 2 barreaux.
Le principe d’utilisation repose sur l’emboîtement et le clavettage des cadres et accessoires pour constituer une structure stable. L’accès aux niveaux supérieurs se fait par des échelles installées sous les trappes d’accès. Le montage des niveaux supérieurs s’effectue en emboîtant et clavettant les garde-corps en partie basse à partir du niveau inférieur, puis en montant les diagonales et en équipant le niveau de travail de plinthes longitudinales et d’extrémité.
Ce cadre est utilisé dans des contextes de chantiers nécessitant un échafaudage fixe, avec une attention portée à l’implantation générale, la mise à niveau, l’amarrage et l’ancrage de la structure. L’amarrage peut être réalisé en ligne, en point fixe, sur tubes complémentaires ou sur chevilles, selon les conditions du chantier.
En cas de fonctionnement non conforme, il est indiqué que les éléments endommagés ou de marques différentes ne doivent pas être utilisés, et que l’accrochage du dispositif antichute peut être réalisé sur l’ouvrage lui-même si les garde-corps de montage et d’exploitation ne sont pas utilisables.
Le résultat attendu est une structure d’échafaudage stable et sécurisée, avec des planchers verrouillés et un accès sécurisé aux niveaux supérieurs, permettant un travail en hauteur organisé selon les règles d’implantation et d’amarrage précisées.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Comment s’intègre le cadre M49 dans la structure d’un échafaudage fixe ?
Le cadre M49 de 1,00 m s’emboîte dans les pieds simples et triangles hauts pour former des travées aux distances définies. Il supporte les planchers qui sont verrouillés à chaque extrémité via des doigts de sécurité sous les traverses support. Cette intégration permet d’obtenir une structure stable et sécurisée.
Quelles sont les précautions de montage spécifiques au cadre M49 ?
Le montage doit être réalisé par une personne compétente et des travailleurs formés. Les éléments endommagés ou de marques différentes ne doivent pas être utilisés. Il est impératif de verrouiller les planchers à chaque extrémité et de porter un harnais lors du montage. L’amarrage régulier de l’échafaudage au fur et à mesure du montage est également requis.
Comment assurer la stabilité et la sécurité lors de l’utilisation du cadre M49 ?
La mise à niveau doit être effectuée dès le début du montage, tant verticalement qu’horizontalement, en calant les socles. Les garde-corps sont positionnés sur les cadres de départ et les plinthes bois fixées par clous ou vis. L’amarrage peut se faire en ligne, en point fixe, sur tubes complémentaires ou chevilles selon les conditions du chantier.
Quelles sont les consignes pour l’amarrage et l’ancrage de l’échafaudage utilisant le cadre M49 ?
La barre d’amarrage doit être fixée le plus près possible du mur, avec un positionnement précis du collier de la barre d’amarrage. Pour les ancrages sur chevilles, il faut utiliser des chevilles adaptées à la nature du support. La force minimum à l’arrachement est de 300 kg.
Quelle est la fonction des barreaux sur le cadre M49 ?
Les deux barreaux facilitent l’accès et le déplacement sur l’échafaudage. Ils permettent une prise stable lors de l’emboîtement des cadres et contribuent à la rigidité de la structure.
