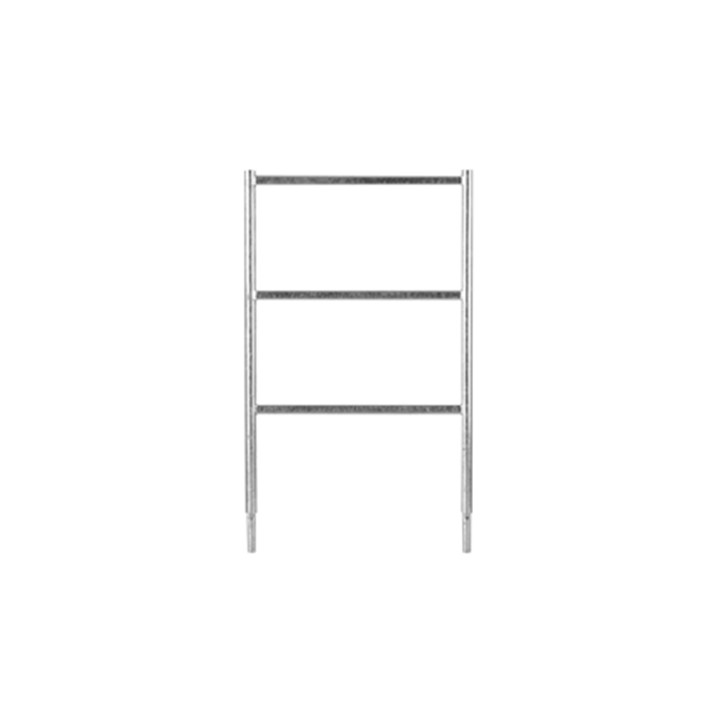

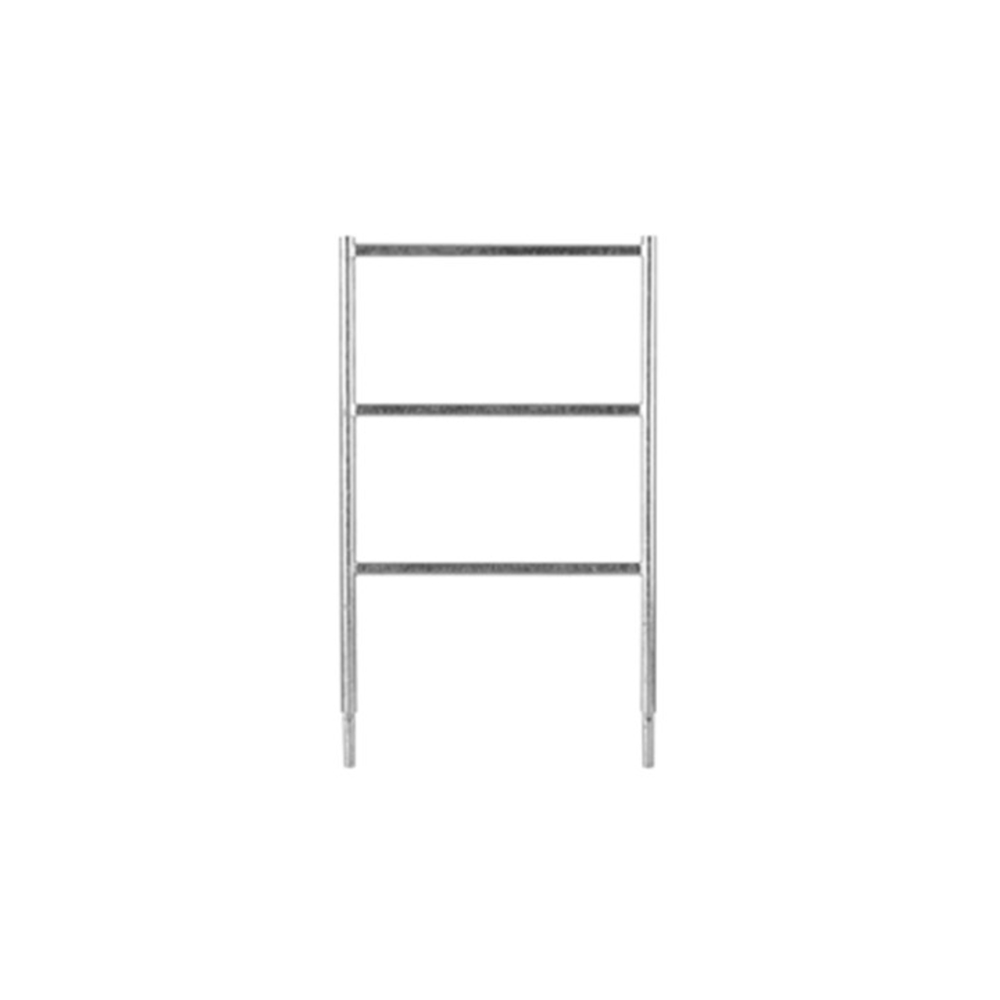

M49 Cadre 1.50m - 3 barreaux - TUBESCA COMABI - 04502004
Référence : T02504502004
Découvrez M49 Cadre 1.50m - 3 barreaux - TUBESCA COMABI - 04502004 disponible à l'achat
- Structure en acier robuste et durable
- Excellente stabilité pour tous types d'échafaudages
- Conçu pour garantir sécurité et performance
- Idéal pour des travaux en hauteur
- Facile à installer et à utiliser
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
M49 Cadre 1.50m - 3 barreaux - TUBESCA COMABI - 04502004 en acier est une structure maçon M49 robuste et durable.
Conçu pour offrir une excellente stabilité, ce cadre est idéal pour tous types d'échafaudage fixe, garantissant sécurité et performance.
Matériau : Acier
La première rangée de planchers est installée et verrouillée à chaque extrémité en engageant les doigts de sécurité sous les traverses support. La mise à niveau de la structure est réalisée à la fois dans le plan vertical et horizontal dès le début du montage, en calant les socles pour assurer une parfaite horizontalité. Les garde-corps sont positionnés sur les cadres de départ, puis les plinthes bois sont fixées à l'aide de clous ou de vis.
Les embouts des cadres sont emboîtés à l'intérieur des supports-clavettes des garde-corps, en veillant au bon clavettage. Le montage du niveau est terminé en équipant les plinthes d'extrémité. Pour les niveaux supérieurs, les garde-corps de sécurité sont emboîtés et clavettés en partie basse à partir du niveau inférieur, et les diagonales sont fixées par travée, sauf si le montage est exclusivement réalisé avec des garde-corps monoblocs de sécurité.
L'accès aux niveaux supérieurs s'effectue par des échelles installées en quinconce, de préférence dans la première ou dernière travée. L'ancrage de la structure se réalise aux extrémités par fixation de barres d'amarrage, positionnées selon les consignes données.
L'utilisation prévue est le montage d'un échafaudage de service à éléments préfabriqués, destiné à être équipé de planchers à tous les niveaux jusqu'à une hauteur maximale de 24 mètres. L'échafaudage peut être bâché ou non bâché, avec des consignes spécifiques d'ancrage dans chaque cas.
En cas d'impossibilité d'utilisation des garde-corps de montage et d'exploitation, la protection du personnel par équipement de protection individuelle doit être assurée, avec un dispositif antichute réalisable sur l'ouvrage lui-même.
Le résultat attendu est une structure d'échafaudage stable et sécurisée, avec des planchers équipés de garde-corps latéraux et d'extrémité, ainsi que des plinthes d'au moins 15 cm, permettant d'accéder en sécurité aux différents niveaux de travail. Il est strictement interdit de dépasser les charges indiquées sur le panneau indicateur des planchers et de sauter sur ceux-ci.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la composition et la robustesse du cadre M49 1.50m - 3 barreaux ?
Ce cadre est fabriqué en acier galvanisé à chaud avec une épaisseur de galvanisation de 70 microns, garantissant une structure robuste et durable adaptée aux échafaudages fixes.
Comment s’intègre ce cadre dans la structure complète de l’échafaudage M49 ?
Le cadre s’assemble par emboîtement avec les pieds simples et triangles hauts pour former les travées, espacées généralement tous les 3 mètres. Il supporte les planchers et s’intègre avec les garde-corps et plinthes pour assurer la sécurité.
Quelles sont les consignes de sécurité et limites d’utilisation associées à ce cadre ?
Le montage doit être réalisé par des personnes compétentes suivant les instructions. Il est interdit de dépasser les charges indiquées sur le panneau indicateur des planchers et de sauter sur ceux-ci. En cas d’absence de garde-corps, le port d’un équipement de protection individuelle avec dispositif antichute est obligatoire.
Quelles sont les étapes clés pour le montage du cadre M49 1.50m ?
Le cadre est emboîté dans les pieds simples et triangles, les planchers sont installés et verrouillés par des doigts de sécurité, la structure est mise à niveau horizontalement et verticalement par calage des socles. Les garde-corps et plinthes sont ensuite installés et clavettés pour assurer la stabilité et la sécurité.
Comment s’effectue l’ancrage et l’amarrage de la structure utilisant ce cadre ?
L’ancrage se réalise aux extrémités par fixation de barres d’amarrage, positionnées selon les consignes. Pour un échafaudage bâché, les ancrages doivent être calculés et l’ensemble bâché complètement, y compris les petits côtés.
