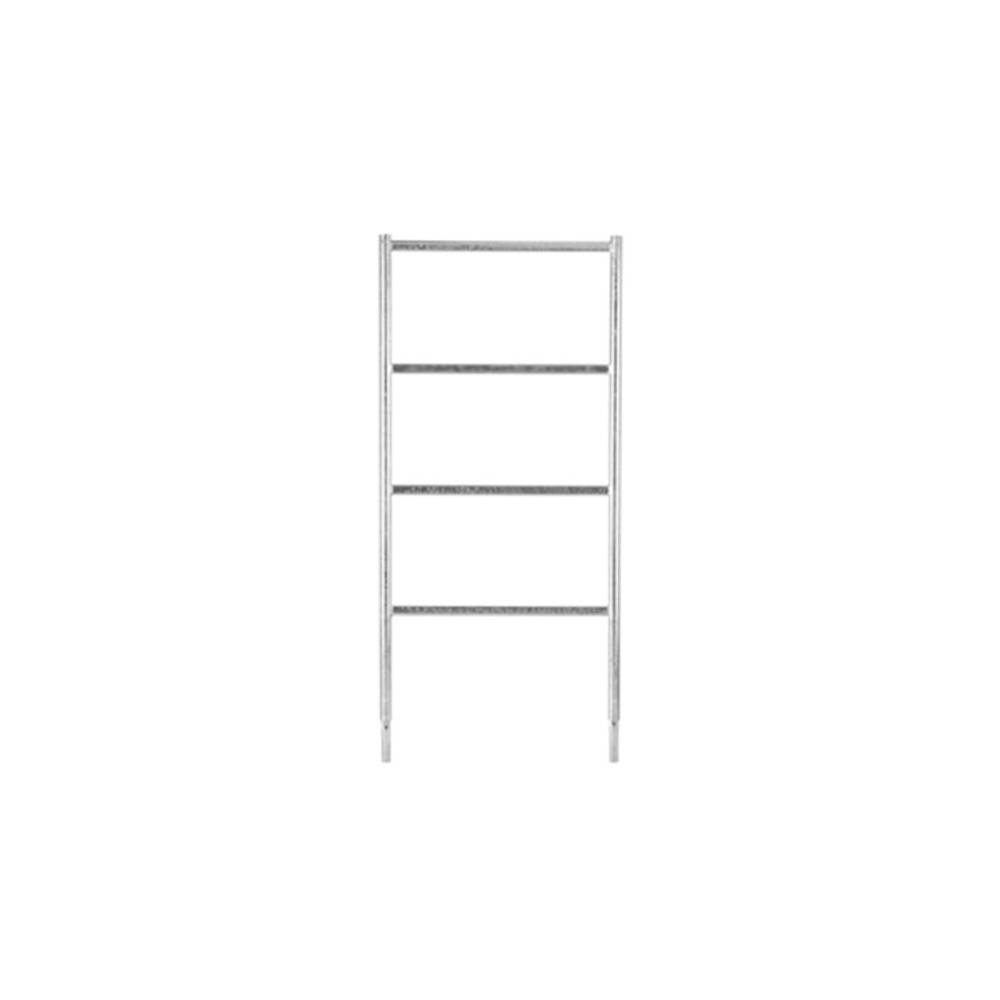

M49 Cadre 2.00m - 4 barreaux - TUBESCA COMABI - 04502005
Référence : T02504502005
Découvrez M49 Cadre 2.00m - 4 barreaux - TUBESCA COMABI - 04502005 disponible à l'achat
- Structure en acier pour une robustesse accrue
- Conçu pour assurer une stabilité optimale
- Idéal pour tous vos projets de construction
- Garantit sécurité et performance durant l'utilisation
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
M49 Cadre 2.00m - 4 barreaux - TUBESCA COMABI - 04502005 : Structure maçon en acier, conçue pour assurer une robustesse et une stabilité optimales.
Ce cadre de 2.00m est idéal pour tous vos projets de construction, garantissant sécurité et performance.
Matériau : Acier
Le montage se poursuit par la mise à niveau verticale et horizontale de la structure dès le début, en calant les socles pour assurer une parfaite horizontalité dans les plans longitudinal et transversal. Les garde-corps sont positionnés sur les cadres de départ, puis les plinthes bois sont emboîtées et fixées.
Les cadres sont emboîtés jusqu'au retrait des embouts après positionnement des supports-clavettes des garde-corps. Le montage du niveau est terminé en équipant les plinthes d'extrémité. En cas d'utilisation de garde-corps réglables ou de 3 m, le montage des plinthes acier se fait selon deux possibilités : remplacement du cadre 2 m 2 barreaux par un cadre à passage, ou montage avec cadre 2 m 2 barreaux.
Les diagonales sont fixées par travée dans le même sens, sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité, auquel cas elles ne sont pas obligatoires. L'accès aux niveaux supérieurs s'effectue par des échelles installées en quinconce, de préférence dans la première ou dernière travée.
La structure est ancrée aux deux extrémités après déploiement de l'échelle sous la trappe d'accès. L'amarrage se fait en positionnant et bloquant le vérin horizontalement dans l'embrasure d'une fenêtre, en intercalant une cale bois entre les platines et la maçonnerie, puis en amenant la barre d'amarrage en contact avec les montants, bloquée par des colliers doubles.
Le montage doit être réalisé sous la direction d'une personne compétente, avec des travailleurs formés aux instructions de montage et d'utilisation. Les éléments endommagés ou de marques différentes ne doivent pas être utilisés. L'échafaudage est amarré régulièrement au fur et à mesure du montage.
Le résultat attendu est une structure d'échafaudage stable et sécurisée, avec des planchers verrouillés, des garde-corps et plinthes en place, permettant un accès sécurisé aux différents niveaux pour les travaux en hauteur.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la composition et la robustesse du cadre M49 2.00m - 4 barreaux ?
Le cadre est une structure en acier galvanisé à chaud avec une épaisseur de 70 microns, assurant une bonne robustesse et stabilité. Sa charge admissible est de 300 kg/m², ce qui correspond aux exigences pour un échafaudage équipé de planchers à tous les niveaux jusqu'à 24 m de hauteur.
Comment s’effectue le montage du cadre M49 dans un échafaudage préfabriqué ?
Le montage commence par l’emboîtement des cadres de départ dans les pieds simples et triangles hauts, formant les ensembles aux distances prévues pour les travées. Les planchers sont ensuite installés et verrouillés à chaque extrémité. La mise à niveau verticale et horizontale est réalisée dès le début en calant les socles pour assurer une parfaite horizontalité.
Quelles sont les précautions de sécurité à respecter lors du montage et de l’utilisation ?
Le montage doit être dirigé par une personne compétente avec des travailleurs formés aux instructions. Les éléments endommagés ou de marques différentes ne doivent pas être utilisés. Il est impératif d’amarrer régulièrement l’échafaudage au fur et à mesure du montage. Les planchers ne doivent pas supporter de charges supérieures à celles indiquées et il est interdit de sauter dessus.
Comment assurer la stabilité et la sécurité de la structure une fois montée ?
Les garde-corps sont positionnés sur les cadres de départ et les plinthes bois emboîtées et fixées. Les cadres sont emboîtés jusqu’au retrait des embouts après positionnement des supports-clavettes des garde-corps. Les diagonales sont fixées par travée sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité. L’échafaudage est ancré aux deux extrémités avec vérins et barres d’amarrage.
Quels sont les éléments compatibles et accessoires à utiliser avec ce cadre ?
Ce cadre s’utilise avec des planchers d’accès à trappe, garde-corps monoblocs ou réglables, plinthes bois ou acier, et autres éléments comme les diagonales, montants supports garde-corps et consoles. Le montage avec garde-corps réglables ou 3 m peut nécessiter le remplacement du cadre 2 m 2 barreaux par un cadre à passage.
