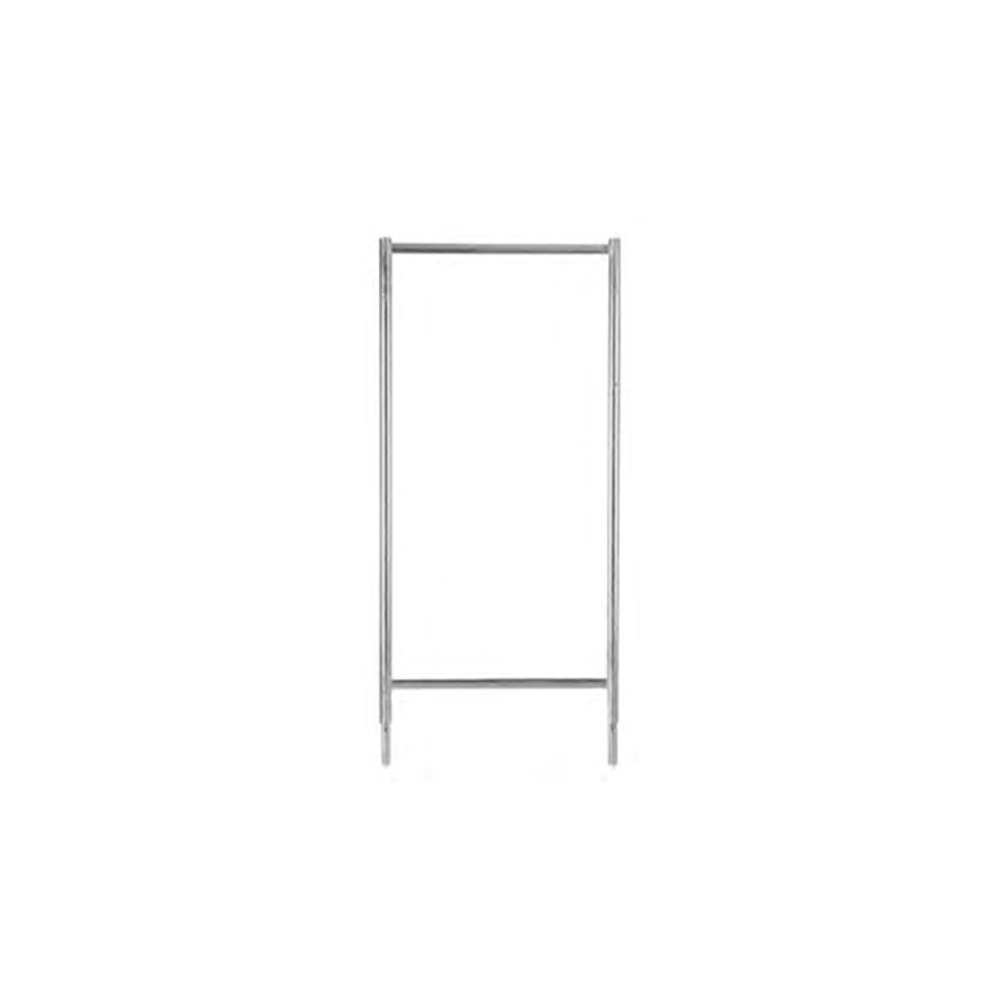

M49 Cadre à passage. montants percés - TUBESCA COMABI - 04502001
Référence : T02504502001
Découvrez M49 Cadre à passage. montants percés - TUBESCA COMABI - 04502001 disponible à l'achat
- Structure en acier pour une robustesse optimale
- Montants percés pour une installation facile
- Idéal pour les échafaudages fixes
- Garantit sécurité et efficacité sur chantier
- Durabilité assurée pour une utilisation prolongée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
M49 Cadre à passage.
montants percés - TUBESCA COMABI - 04502001.
Structure maçon M49 en acier, assurant une robustesse et une durabilité optimales.
Idéal pour les échafaudages fixes, ce cadre garantit sécurité et efficacité sur vos chantiers.
Matériau : Acier
Les garde-corps sont positionnés sur les cadres de départ, puis les plinthes bois sont fixées à l’aide de clous ou vis (non fournis). Les embouts des cadres sont emboîtés à l’intérieur des supports-clavettes des garde-corps, en veillant au bon clavetage. Le montage du niveau est terminé en équipant les plinthes d’extrémité.
Pour le montage avec garde-corps de 3 m ou réglables, il est possible de remplacer le cadre 2 m 2 barreaux par le cadre à passage, en suivant les mêmes consignes de montage. Le montage peut également se faire avec un cadre 2 m 2 barreaux en positionnant les plinthes sur les plateaux du niveau à monter, puis en emboîtant les cadres selon les consignes.
Une diagonale est fixée par travée, sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité.
L’accès aux niveaux supérieurs s’effectue par des échelles installées en quinconce, de préférence dans la première ou dernière travée.
L’ancrage de la structure se réalise aux deux extrémités, avec fixation de la barre d’amarrage le plus près possible du mur, positionnement et blocage du vérin horizontal dans l’embrasure d’une fenêtre, et intercalage entre platines et maçonnerie d’une cale bois.
Lors du montage, il est nécessaire d’amarrer régulièrement l’échafaudage au fur et à mesure de son installation. Le montage et démontage doivent être réalisés sous la direction d’une personne compétente et par des travailleurs formés aux instructions de montage et d’utilisation.
Le résultat attendu est une structure stable, sécurisée et conforme aux distances et niveaux définis, permettant un accès sécurisé aux différents niveaux de travail.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la matière principale du cadre M49 à passage ?
Le cadre M49 est fabriqué en acier galvanisé à chaud avec une épaisseur de 70 microns, assurant une robustesse et une durabilité adaptées aux échafaudages fixes.
Comment s’effectue le montage du cadre M49 à passage dans une structure d’échafaudage ?
Le montage débute par l’emboîtement des cadres de départ dans les pieds simples et triangles hauts pour former les travées. Les ensembles sont positionnés aux distances prévues, puis la première rangée de planchers est installée et verrouillée. La structure est mise à niveau verticalement et horizontalement dès le début, en calant les socles pour garantir l’horizontalité longitudinale et transversale.
Quels sont les éléments de sécurité à respecter lors du montage et de l’utilisation du cadre M49 ?
Le montage et démontage doivent être réalisés sous la direction d’une personne compétente et par des travailleurs formés. Il est impératif d’amarrer régulièrement l’échafaudage au fur et à mesure du montage. Les planchers doivent être équipés de garde-corps latéraux et de plinthes d’au moins 15 cm. Le port du harnais est obligatoire pour les monteurs.
Comment s’effectue l’ancrage et l’amarrage de la structure équipée du cadre M49 ?
L’ancrage se fait aux deux extrémités avec fixation de la barre d’amarrage au plus près du mur. Le vérin horizontal est positionné et bloqué dans l’embrasure d’une fenêtre, avec intercalage d’une cale en bois entre les platines et la maçonnerie. L’amarrage doit être réalisé régulièrement pendant le montage pour garantir la stabilité.
Dans quels cas une diagonale est-elle obligatoire dans le montage avec le cadre M49 ?
Une diagonale doit être fixée par travée sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité. Ces diagonales assurent le contreventement nécessaire à la stabilité de l’échafaudage.
