M49 Cadre portique avec barreau coulissant à clavette - TUBESCA COMABI - 04501010
Référence : T02504501010
Découvrez M49 Cadre portique avec barreau coulissant à clavette - TUBESCA COMABI - 04501010 disponible à l'achat
- Structure en acier pour une robustesse optimale
- Barreau coulissant à clavette pour plus de flexibilité
- Idéal pour les applications d'échafaudage fixe
- Conception pratique pour un montage facile
- Assure sécurité et stabilité lors des travaux
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

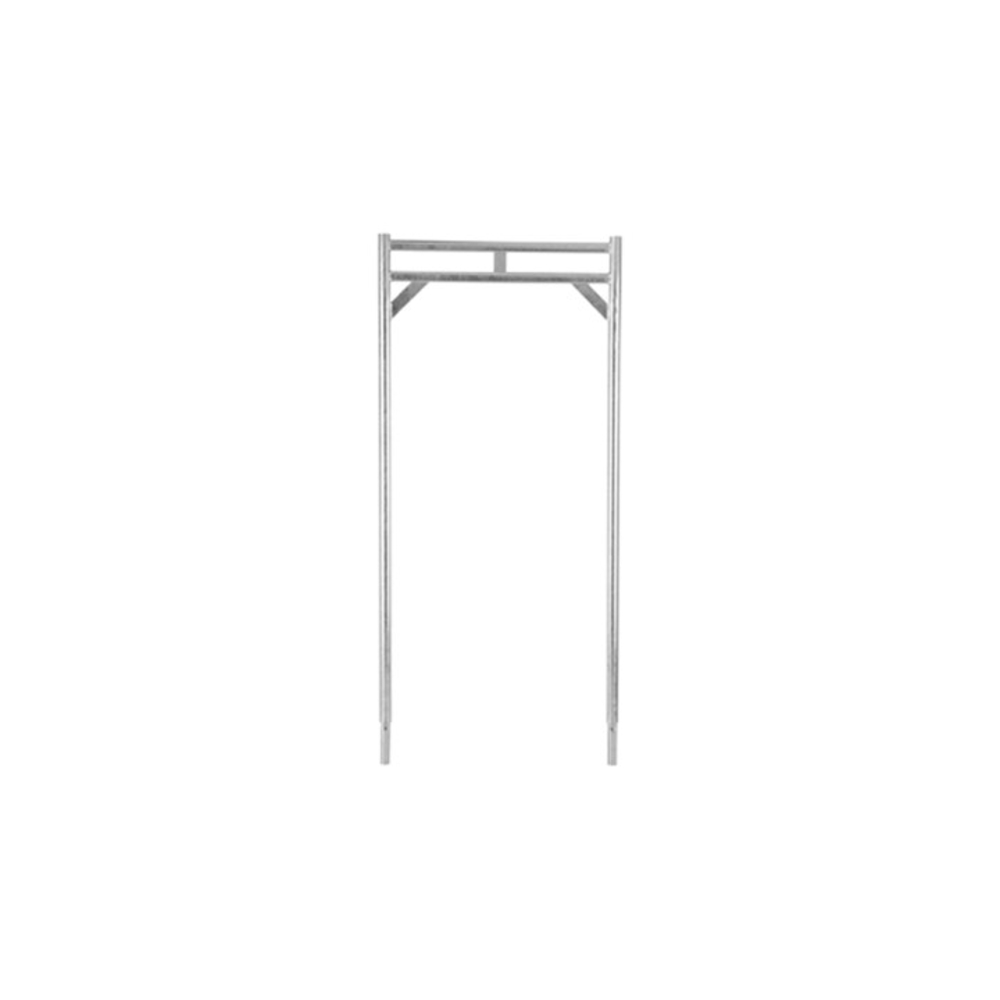

M49 Cadre portique avec barreau coulissant à clavette - TUBESCA COMABI - 04501010 : Conçu en acier, ce cadre portique assure une structure maçon qui allie robustesse et fonctionnalité, idéal pour les applications d'échafaudage fixe.
Matériau : Acier
Les garde-corps sont positionnés sur les cadres de départ puis les plinthes bois sont emboîtées et fixées à l’aide de clous ou vis (non fournis). Les embouts des cadres sont emboîtés à l’intérieur des supports-clavettes des garde-corps. Le montage se termine par l’équipement des plinthes d’extrémité.
Pour les garde-corps de 3 m ou réglables, deux possibilités de montage des plinthes acier sont proposées : remplacement du cadre 2 m 2 barreaux par un cadre à passage ou montage avec cadre 2 m 2 barreaux, en suivant les consignes d’emboîtement et en équipant les plinthes d’extrémité.
Une diagonale est fixée par travée, sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité. Les planchers sont mis en place sur le deuxième niveau et verrouillés de la même manière.
L’accès aux niveaux supérieurs s’effectue par des échelles installées en quinconce sous les trappes d’accès. L’ancrage de la structure est réalisé aux deux extrémités. La barre d’amarrage est positionnée et bloquée horizontalement dans l’embrasure d’une fenêtre ou fixée au mur selon les différents modes d’amarrage décrits.
En cas d’utilisation non conforme, les éléments endommagés ou présentant des marques différentes ne doivent pas être utilisés. Le montage et démontage doivent être réalisés sous la direction d’une personne compétente et par des travailleurs formés. L’échafaudage doit être régulièrement amarré au fur et à mesure de son montage.
Le résultat attendu est une structure d’échafaudage stable et sécurisée, avec des planchers verrouillés, des garde-corps en place, un bon calage et un ancrage fiable, permettant un accès sécurisé aux différents niveaux de travail.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Comment s'effectue le montage du cadre portique M49 ?
Le montage s'effectue par emboîtement des cadres de départ de 0,85 m dans les pieds simples et triangles hauts pour former les ensembles nécessaires aux travées prévues, généralement espacées de 3 mètres. Les planchers sont verrouillés à chaque extrémité avec des doigts de sécurité, et la structure est mise à niveau verticalement et horizontalement dès le début du montage en calant les socles. Le montage inclut aussi la pose des garde-corps et plinthes, ainsi que l'ancrage aux extrémités.
Quels sont les points de vigilance à respecter lors du montage et de l'utilisation ?
Le montage et le démontage doivent être réalisés sous la direction d'une personne compétente et par des travailleurs formés. Les éléments endommagés ou présentant des marques différentes ne doivent pas être utilisés. Il faut s'assurer de la reprise de charge des appuis au sol, baliser le chantier pour prévenir les chutes de matériel, vérifier l'aplomb et les niveaux, et amarrer régulièrement l'échafaudage au fur et à mesure du montage. Les planchers doivent être équipés de garde-corps latéraux et de plinthes d'au moins 15 cm.
Comment est assurée la stabilité et la sécurité de la structure ?
La stabilité est obtenue par un calage précis des socles pour garantir une horizontalité parfaite dans les plans longitudinal et transversal. Une diagonale est fixée par travée, sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité. L'ancrage est réalisé aux deux extrémités avec une barre d'amarrage positionnée et bloquée horizontalement dans une embrasure de fenêtre ou fixée au mur selon les modes décrits. Les planchers sont verrouillés à chaque extrémité.
Quelles sont les caractéristiques techniques du cadre portique M49 ?
Le cadre est conçu en acier galvanisé à chaud avec une épaisseur de 70 microns. Il est équipé d'un barreau coulissant à clavette pour plus de flexibilité. La charge admissible est de 300 kg/m², avec une hauteur maximale d'utilisation de 24 mètres. La structure est prévue pour un usage en échafaudage fixe avec planchers à tous les niveaux.
Quels sont les modes d'amarrage préconisés pour ce produit ?
Le cadre doit être amarré au mur ou à une embrasure de fenêtre à l'aide d'une barre d'amarrage, positionnée le plus près possible du mur et bloquée avec des colliers doubles. D'autres modes d'amarrage sont possibles, notamment en point fixe, sur tubes complémentaires avec colliers doubles, ou sur chevilles spécifiques adaptées à la nature du support. La force minimale à l'arrachement doit être de 300 kg.
