M49 Cadre portique - TUBESCA COMABI - 04501001
Référence : T02504501001
Découvrez M49 Cadre portique - TUBESCA COMABI - 04501001 disponible à l'achat
- Structure en acier pour une robustesse accrue
- Idéal pour les échafaudages fixes
- Garantit une stabilité optimale en hauteur
- Conçu pour les professionnels du bâtiment
- Améliore la sécurité et l'efficacité des travaux
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

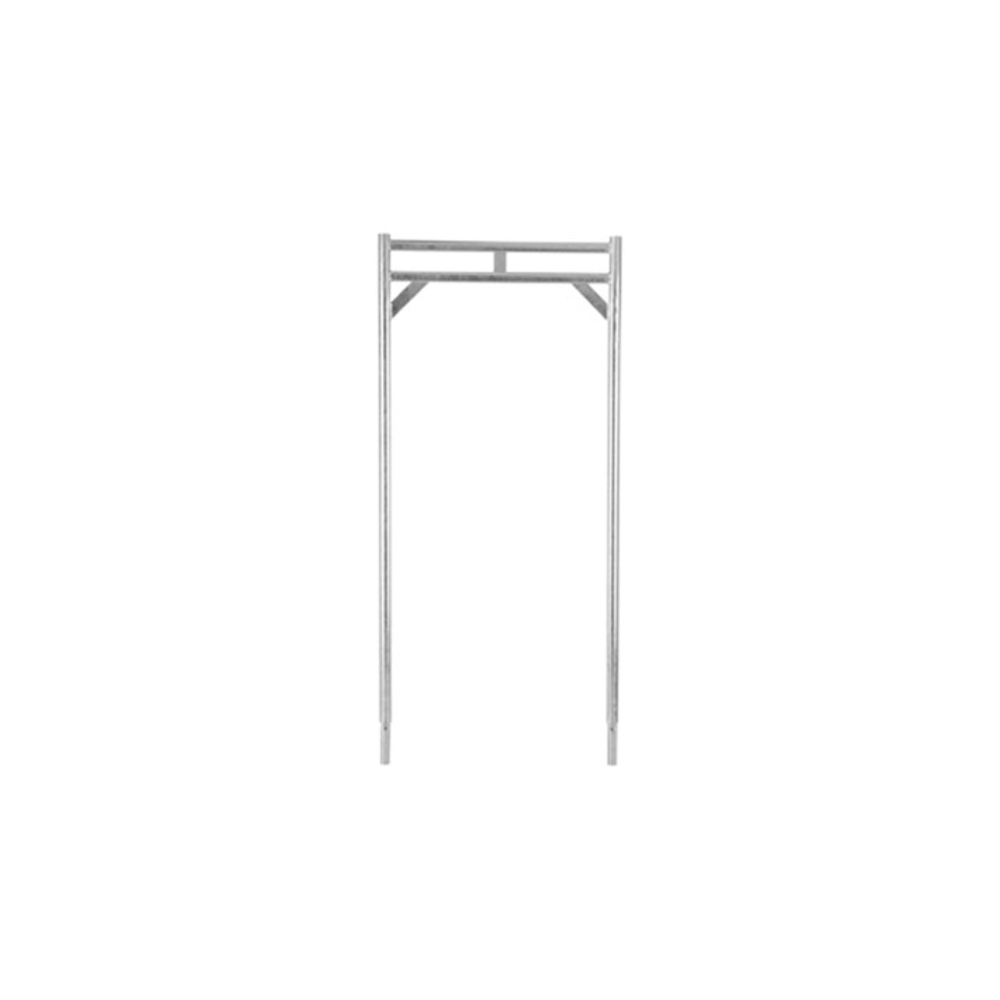

M49 Cadre portique - TUBESCA COMABI - 04501001 : Structure maçon en acier, idéale pour les échafaudages fixes.
Sa conception robuste garantit une stabilité optimale, rendant votre travail en hauteur plus sûr et efficace.
Un choix parfait pour les professionnels du bâtiment.
Matériau : Acier
Les garde-corps sont positionnés sur les cadres de départ, puis les plinthes bois sont fixées à l’aide de clous ou de vis. Les embouts des cadres sont emboîtés après avoir été positionnés à l’intérieur des supports-clavettes des garde-corps. Le montage du niveau est terminé en équipant les plinthes d’extrémité.
Pour le montage avec garde-corps de 3 m ou réglables, deux possibilités sont proposées : remplacer le cadre 2 m 2 barreaux par le cadre à passage, ou monter avec cadre 2 m 2 barreaux. Dans tous les cas, les plinthes sont positionnées sur les plateaux du niveau à monter, puis les cadres sont emboîtés selon les consignes de montage. La diagonale est fixée par travée sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité.
L’accès aux niveaux supérieurs se fait par des échelles installées en quinconce, de préférence dans la première ou dernière travée. Le montage des niveaux supérieurs inclut l’emboîtement et le clavettage des garde-corps en partie basse à partir du niveau inférieur, ainsi que la fixation des diagonales dans le même sens par travée.
Le dernier niveau est monté en installant deux cadres de 2 mètres aux extrémités, en emboîtant un montant de 1,60 m sur le cadre central, puis en amarrant chaque file de cadres au moins une fois tous les 8 mètres en quinconce ou 1 file sur 2 tous les 4 mètres.
L’échafaudage est amarré et ancré en positionnant et bloquant la barre d’amarrage le plus près possible du mur, en intercalant une cale bois entre les platines et la maçonnerie, et en bloquant la barre d’amarrage avec des colliers doubles. D’autres modes d’amarrage sont possibles, notamment en point fixe, sur tubes complémentaires ou sur chevilles, selon la nature des matériaux support.
Les planchers doivent être munis de garde-corps latéraux et d’extrémité, ainsi que de plinthes d’au moins 15 cm. Il est interdit de sauter sur les planchers et de dépasser les charges indiquées sur le panneau indicateur placé au droit de chacun des accès.
L’échafaudage est utilisé dans le cadre de travaux en hauteur, avec une hauteur maximale de 24 mètres, et un plancher chargé à 100 % au niveau le plus haut, et à 50 % au niveau inférieur. Le montage et le démontage doivent être réalisés sous la direction d’une personne compétente et par des travailleurs formés aux instructions de montage et d’utilisation.
En cas d’impossibilité d’utilisation des garde-corps de montage et d’exploitation, la protection du personnel par équipement de protection individuelle est assurée par l’accrochage du dispositif antichute de hauteur sur l’ouvrage lui-même.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quels sont les matériaux utilisés pour le cadre portique M49 ?
Le cadre portique M49 est fabriqué en acier galvanisé à chaud avec une épaisseur de 70 microns, ce qui lui confère une robustesse accrue adaptée aux échafaudages fixes.
Comment se réalise le montage de l’échafaudage avec le cadre portique M49 ?
Le montage s’effectue en emboîtant les cadres de départ dans les pieds simples et triangles hauts pour former les travées. Les planchers sont installés et verrouillés avec des doigts de sécurité sous les traverses support. Le niveau est mis à niveau verticalement et horizontalement dès le début, en calant les socles pour garantir une structure parfaitement horizontale.
Quelles sont les précautions de sécurité à respecter lors du montage et de l’utilisation ?
Le montage et le démontage doivent être réalisés sous la direction d’une personne compétente et par des travailleurs formés. Les planchers doivent être équipés de garde-corps latéraux et d’extrémité ainsi que de plinthes d’au moins 15 cm. Il est interdit de sauter sur les planchers et de dépasser les charges indiquées sur le panneau indicateur placé à chaque accès.
Comment est assurée la stabilité et la sécurité de l’échafaudage ?
La stabilité est garantie par une structure en acier robuste et un ancrage de la structure aux murs au moyen de barres d’amarrage positionnées et bloquées au plus près. Les diagonales sont fixées par travée sauf en cas de montage avec garde-corps monoblocs. L’échafaudage doit être amarré régulièrement au fur et à mesure du montage.
Quelles sont les limites d’utilisation du cadre portique M49 ?
L’échafaudage est conçu pour une hauteur maximale de 24 mètres avec un plancher chargé à 100 % au niveau le plus haut et à 50 % au niveau inférieur. Le respect des charges admissibles et des consignes de montage est impératif pour garantir la sécurité.
Quels éléments doivent être vérifiés pour garantir un montage conforme ?
Il faut s’assurer du bon clavettage des cadres, de la mise à niveau horizontale et verticale, du calage des socles, de la fixation correcte des garde-corps et plinthes, ainsi que du positionnement et blocage des barres d’amarrage selon les consignes. Les éléments endommagés ou de marques différentes ne doivent pas être utilisés.
