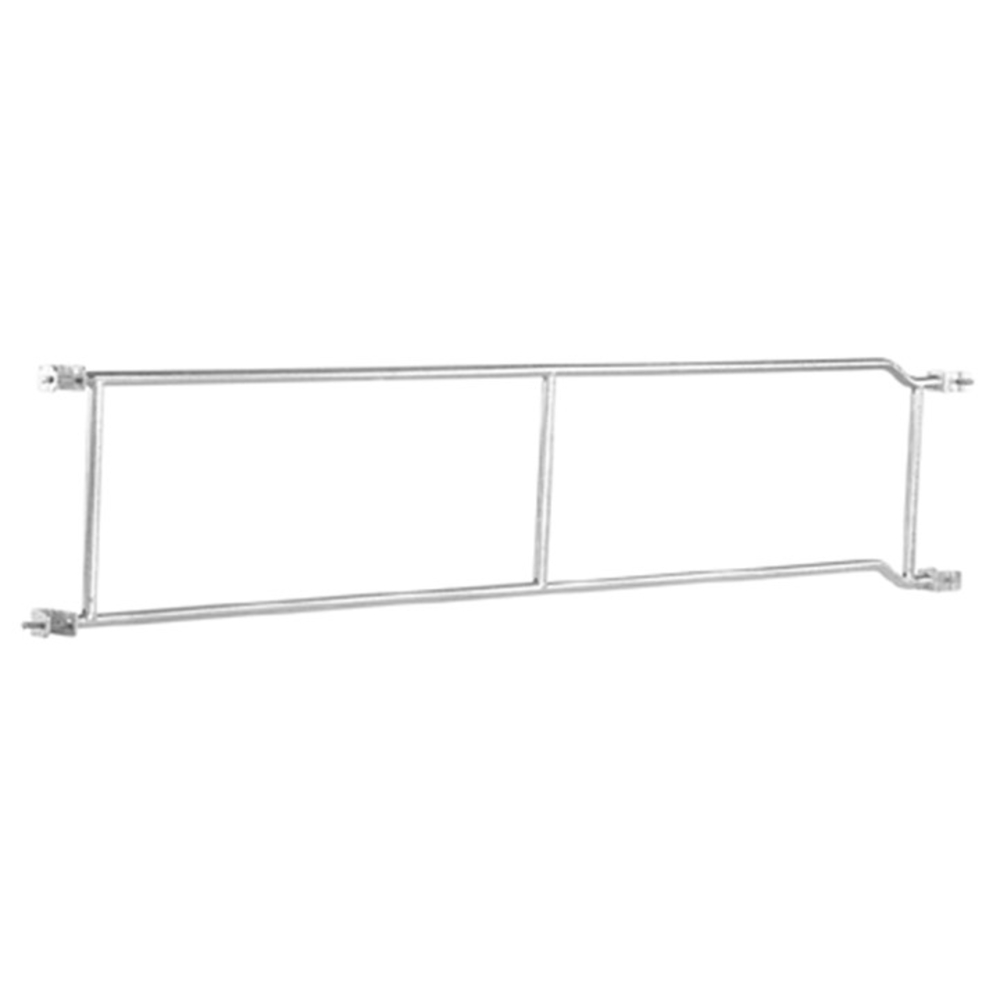

M49 garde corps monobloc haut 0.50m - sans plinthe - 3.00m - TUBESCA COMABI - 04504001
Référence : T02504504001
Découvrez M49 garde corps monobloc haut 0.50m - sans plinthe - 3.00m - TUBESCA COMABI - 04504001 disponible à l'achat
- Protection efficace pour échafaudages fixes
- Conception en acier pour une solidité accrue
- Installation simple et rapide
- Hauteur de 0.50m pour une sécurité optimale
- Monobloc sans plinthe pour un design épuré
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
M49 garde corps monobloc haut 0.50m - sans plinthe - 3.00m - TUBESCA COMABI - 04504001 : Ce garde-corps à claveter M49 est conçu en acier pour assurer une protection efficace sur vos échafaudages fixes.
Sa solidité et sa simplicité d'installation en font un choix idéal.
Matériau : Acier
La mise à niveau s'effectue dès le début du montage, tant sur le plan vertical qu'horizontal, en calant les socles pour que la structure soit parfaitement horizontale dans les plans longitudinal et transversal. Les garde-corps sont positionnés sur les cadres de départ, puis les plinthes bois sont emboîtées et fixées à l'aide de clous ou de vis. Les embouts des cadres sont emboîtés à l'intérieur des supports-clavettes des garde-corps, en veillant au bon clavettage.
Le montage se termine par l'équipement des plinthes d'extrémité. En cas d'utilisation de garde-corps de 3 m ou réglables, deux possibilités de montage des plinthes acier existent : soit avec un cadre à passage emboîté, soit avec un cadre 2 m 2 barreaux. La diagonale est fixée par travée sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité.
L'accès aux niveaux supérieurs se fait par des échelles installées en quinconce, de préférence dans la première ou dernière travée. L'ancrage de la structure est réalisé aux deux extrémités après déploiement de l'échelle sous la trappe d'accès. Le montage du dernier niveau inclut l'installation de cadres de 2 mètres aux extrémités, l'emboîtement d'un montant de 1,60 m sur le cadre central, et l'amarrage des files de cadres selon les consignes données.
En cas d'impossibilité d'utilisation des garde-corps de montage et d'exploitation, la protection du personnel peut être assurée par un dispositif antichute accroché à l'ouvrage lui-même.
Le résultat attendu est une structure d'échafaudage stable, sécurisée par des garde-corps et plinthes correctement installés, avec un accès sécurisé aux différents niveaux et un ancrage effectué aux extrémités pour garantir la stabilité.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelle est la composition et la fonction principale du garde-corps M49 ?
Le garde-corps M49 est fabriqué en acier galvanisé à chaud, garantissant une solidité accrue. Il est conçu pour assurer une protection efficace sur les échafaudages fixes, avec une hauteur de 0,50 m, sans plinthe, pour sécuriser les zones de travail en hauteur.
Comment s’effectue l’installation du garde-corps M49 sur un échafaudage fixe ?
Le montage débute par l’emboîtement des cadres de départ dans les pieds simples et triangles hauts. Les garde-corps sont ensuite positionnés sur ces cadres, puis les plinthes bois sont emboîtées et fixées par clous ou vis. Les embouts des cadres sont insérés à l’intérieur des supports-clavettes des garde-corps, en veillant au bon clavettage pour garantir la stabilité.
Quelles précautions sont recommandées lors du montage et de l’utilisation ?
Le montage doit être réalisé par une personne compétente et les éléments endommagés ne doivent pas être utilisés. Il est impératif de baliser le chantier pour éviter les chutes de matériel, de vérifier l’aplomb et les niveaux, et d’amarrer l’échafaudage au fur et à mesure du montage. Les planchers doivent être équipés de garde-corps latéraux et de plinthes d’au moins 15 cm.
Quelle est la procédure d’ancrage et d’amarrage de l’échafaudage équipé du garde-corps M49 ?
L’échafaudage doit être ancré aux deux extrémités après déploiement des échelles sous la trappe d’accès. Le manuel précise de positionner et bloquer le vérin horizontalement dans l’embrasure d’une fenêtre ou d’un point fixe, en intercalant une cale bois entre platines et maçonnerie. Pour les ancrages sur chevilles, il faut utiliser des chevilles adaptées au support.
Comment assurer la stabilité de l’échafaudage avec les garde-corps M49 ?
Il est nécessaire de fixer des diagonales par travée, sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité. Les plinthes d’extrémité doivent être installées pour compléter la protection. Le montage doit respecter les distances définies entre cadres, généralement par tranches de 3 mètres, et les socles doivent être calés pour garantir une parfaite horizontalité.
