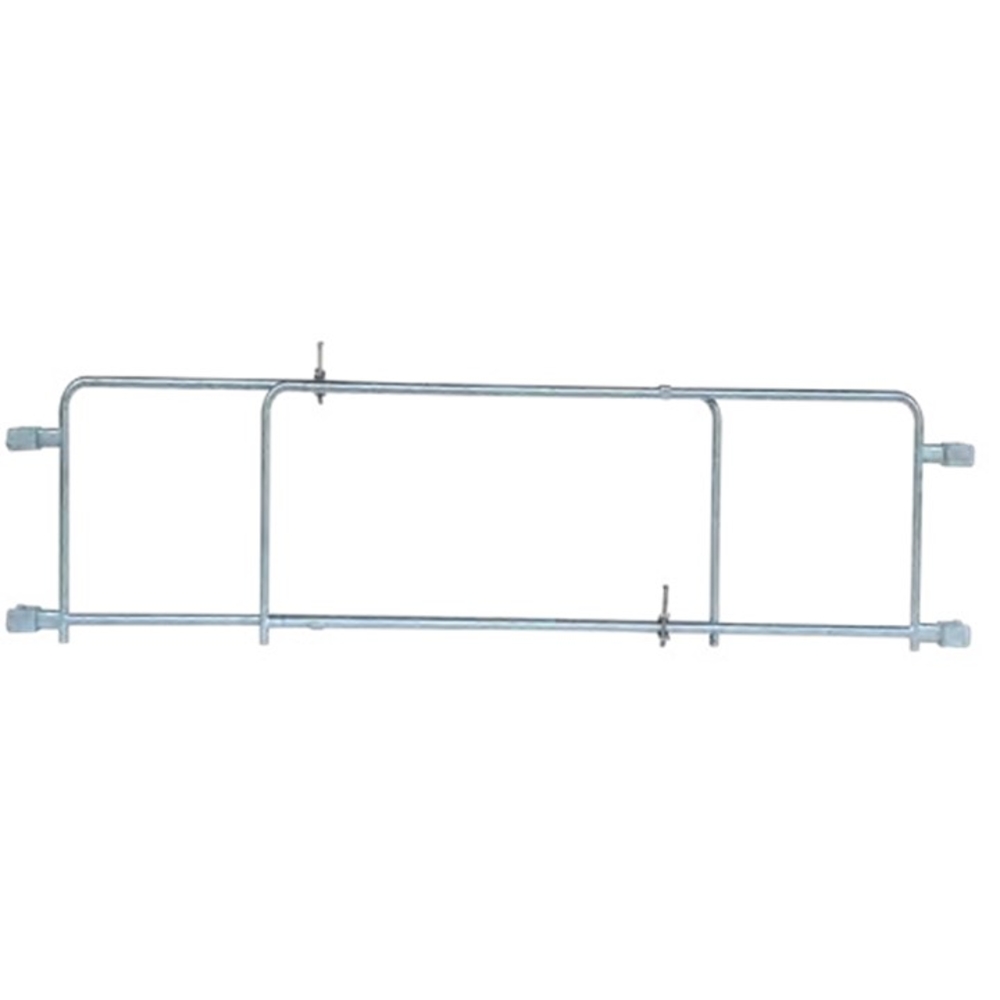

M49 garde-corps monobloc haut 0.50m- sans plinthe - réglable 2.00m à 3.50m - TUBESCA COMABI - 04504009
Référence : T02504504009
Découvrez M49 garde-corps monobloc haut 0.50m- sans plinthe - réglable 2.00m à 3.50m - TUBESCA COMABI - 04504009 disponible à l'achat
- Sécurise efficacement les échafaudages fixes
- Fabrication en acier pour une robustesse accrue
- Réglable de 2.00m à 3.50m pour s'adapter à vos besoins
- Installation simple et rapide pour un gain de temps
- Design monobloc sans plinthe pour une esthétique soignée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
M49 garde-corps monobloc haut 0.50m - sans plinthe - réglable 2.00m à 3.50m - TUBESCA COMABI.
Fabriqué en acier, ce garde-corps à claveter M49 offre une sécurité optimale sur votre échafaudage fixe tout en garantissant robustesse et simplicité d'installation.
Matériau : Acier
La mise à niveau doit être effectuée aussi bien verticalement qu'horizontalement dès le début du montage, en calant les socles pour assurer une structure parfaitement horizontale. Les garde-corps sont positionnés sur les cadres de départ, puis les plinthes bois sont emboîtées et fixées à l'aide de clous ou vis (non fournies). Les embouts des cadres sont emboîtés dans les supports-clavettes des garde-corps, en veillant au bon clavettage.
Le montage peut se faire avec des garde-corps de 3 m ou réglables, avec deux possibilités : remplacer un cadre 2 m 2 barreaux par un cadre à passage, ou utiliser un cadre 2 m 2 barreaux en positionnant les plinthes sur les plateaux du niveau à monter. Une diagonale est fixée par travée, sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité.
L'accès aux niveaux supérieurs s'effectue par des échelles installées en quinconce, de préférence dans la première ou dernière travée. Le montage des niveaux supérieurs suit le même principe avec l'emboîtement et le clavettage des garde-corps en partie basse à partir du niveau inférieur, puis l'installation des diagonales et des plinthes longitudinales et d'extrémité.
L'échafaudage doit être régulièrement amarré et ancré, notamment aux deux extrémités de la structure, en utilisant des barres d'amarrage positionnées au plus près du mur. En cas d'impossibilité d'utilisation des garde-corps, la protection du personnel par équipement individuel doit être assurée.
Le résultat attendu est une structure d’échafaudage stable et sécurisée, avec des planchers verrouillés, des garde-corps correctement positionnés et clavettés, et une mise à niveau rigoureuse assurant la sécurité et la fonctionnalité de l'installation.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Comment ce garde-corps assure-t-il la sécurité sur un échafaudage fixe ?
Le garde-corps monobloc M49 est conçu pour sécuriser efficacement les échafaudages fixes en assurant une protection latérale. Il doit être monté et claveté correctement sur les cadres de départ, avec une mise à niveau rigoureuse de la structure et des planchers verrouillés à chaque extrémité. En cas d'impossibilité d'utilisation, une protection individuelle doit être mise en place.
Quelles sont les spécificités techniques du M49 en termes de matériaux et dimensions ?
Ce garde-corps est fabriqué en acier galvanisé à chaud pour garantir robustesse et durabilité. Il est réglable en longueur de 2,00 m à 3,50 m et offre une hauteur de 0,50 m sans plinthe intégrée, ce qui permet une adaptation aux différentes configurations d’échafaudage.
Quelles sont les étapes clés pour le montage sécurisé du garde-corps M49 ?
Le montage débute par l’emboîtement des cadres de départ dans les pieds simples et triangles hauts, positionnés aux distances prévues. Ensuite, la première rangée de planchers est installée et verrouillée. Les garde-corps sont ensuite positionnés et clavétés sur les cadres, puis les plinthes bois sont fixées. La mise à niveau verticale et horizontale doit être réalisée dès le début du montage.
Dans quels cas une diagonale de contreventement est-elle nécessaire ?
La fixation d’une diagonale par travée est obligatoire sauf lorsque le montage se fait exclusivement avec des garde-corps monoblocs de sécurité. Cette diagonale contribue à la stabilité de l’échafaudage en opposition entre travées.
Quelles précautions spécifiques doivent être respectées lors de l’utilisation du garde-corps M49 ?
Le montage et le démontage doivent être réalisés sous la direction d’une personne compétente et par des travailleurs formés. Les éléments endommagés ou marqués différemment ne doivent pas être utilisés. L’échafaudage doit être régulièrement amarré et ancré, notamment aux extrémités, et le chantier balisé pour prévenir les chutes de matériel.
