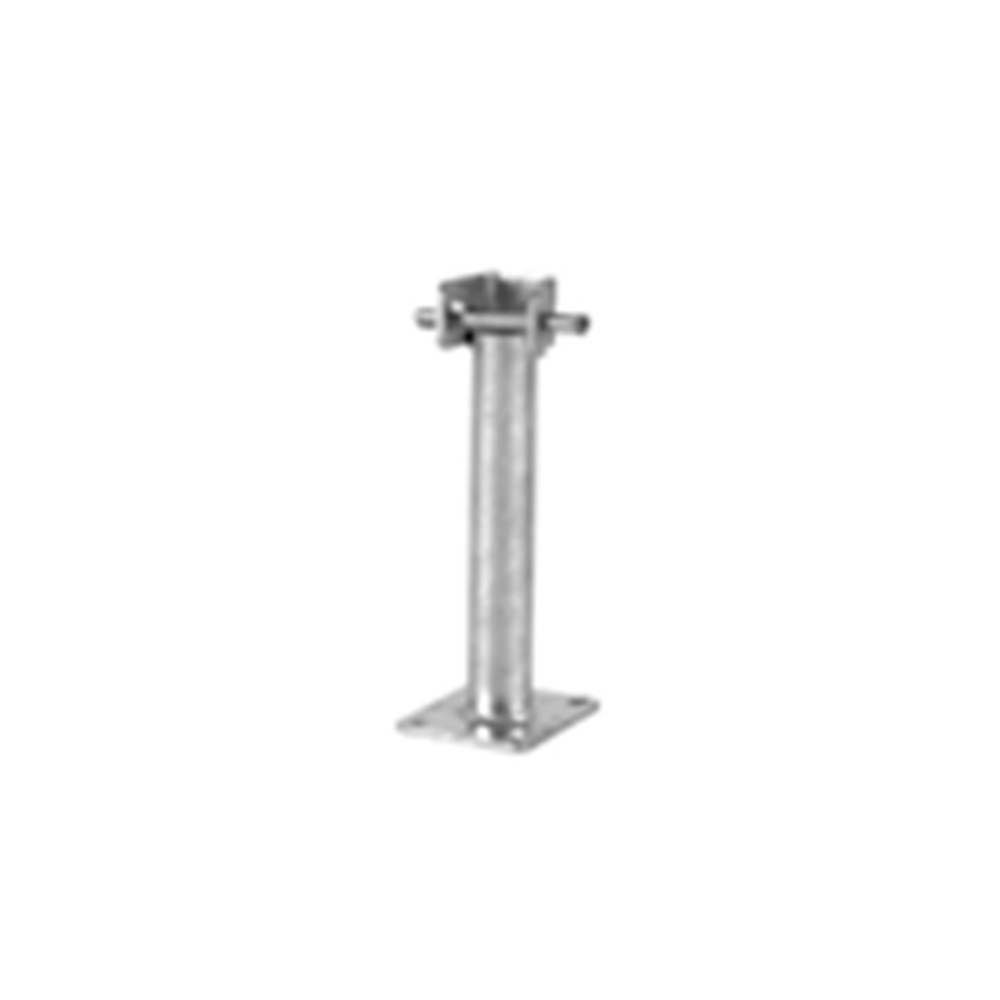

M49 Pied de départ - TUBESCA COMABI - 04501004

M49 Pied de départ - TUBESCA COMABI - 04501004, conçu pour les échafaudages fixes.
Fabriqué en acier, ce produit assure une base solide et durable pour vos projets de construction.
Optez pour la qualité et la fiabilité avec ce départ maçonné M49.

Matériau : Acier

Le montage du M49 commence par l’emboîtement des cadres de départ (0,85 m) dans les pieds simples et triangles hauts afin de former les ensembles nécessaires aux travées prévues. Ces ensembles sont ensuite positionnés aux distances définies pour les travées. La première rangée de planchers est installée et verrouillée à chaque extrémité en engageant les doigts de sécurité sous les traverses support. La mise à niveau est réalisée à la fois sur le plan vertical et horizontal dès le début du montage, en calant les socles pour assurer une structure parfaitement horizontale. Les garde-corps sont positionnés sur les cadres de départ, puis les plinthes en bois sont fixées à l’aide de clous ou de vis (non fournies). Les embouts des cadres sont emboîtés après avoir été positionnés à l’intérieur des supports-clavettes des garde-corps. Le montage du niveau est terminé en équipant les plinthes d’extrémité.

En cas d’utilisation de garde-corps de 3 m ou réglables, deux possibilités de montage des plinthes acier sont proposées : soit en remplaçant le cadre 2 m 2 barreaux par un cadre à passage, soit en montant avec un cadre 2 m 2 barreaux. Dans les deux cas, il faut veiller au bon clavettage et équiper les plinthes latérales et d’extrémité.

La diagonale est fixée par travée dans le même sens et en opposition à la travée suivante, sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité où la diagonale n’est pas obligatoire.

L’accès aux niveaux supérieurs se fait par des échelles installées en quinconce, de préférence dans la première ou dernière travée. Le montage des niveaux supérieurs consiste à emboîter et claveter en partie basse les garde-corps de sécurité, positionnés et clavétés en partie basse à partir du niveau inférieur. Le dernier niveau est monté en installant deux cadres de 2 mètres aux extrémités, puis en emboîtant un montant de 1,60 m sur le cadre central. L’échafaudage est amarré et ancré aux deux extrémités selon les consignes, avec fixation de la barre d’amarrage la plus proche possible du mur.

Le M49 est utilisé dans le cadre d’échafaudages fixes, en extérieur, sur des sols adaptés à la résistance requise. L’échafaudage doit être monté ou démonté sous la direction d’une personne compétente et par des travailleurs formés aux instructions de montage et d’utilisation. Les éléments endommagés ou de marques différentes ne doivent pas être utilisés. L’échafaudage est amarré régulièrement au fur et à mesure de son montage.

Le résultat attendu est une structure stable et sécurisée, avec des planchers verrouillés, des garde-corps et plinthes en place, permettant un accès sécurisé aux différents niveaux de travail. Les travées sont contreventées et les planchers ne doivent pas supporter de charges supérieures à celles indiquées sur le panneau indicateur des charges d’exploitation placé au droit des accès. Il est interdit de sauter sur les planchers.
