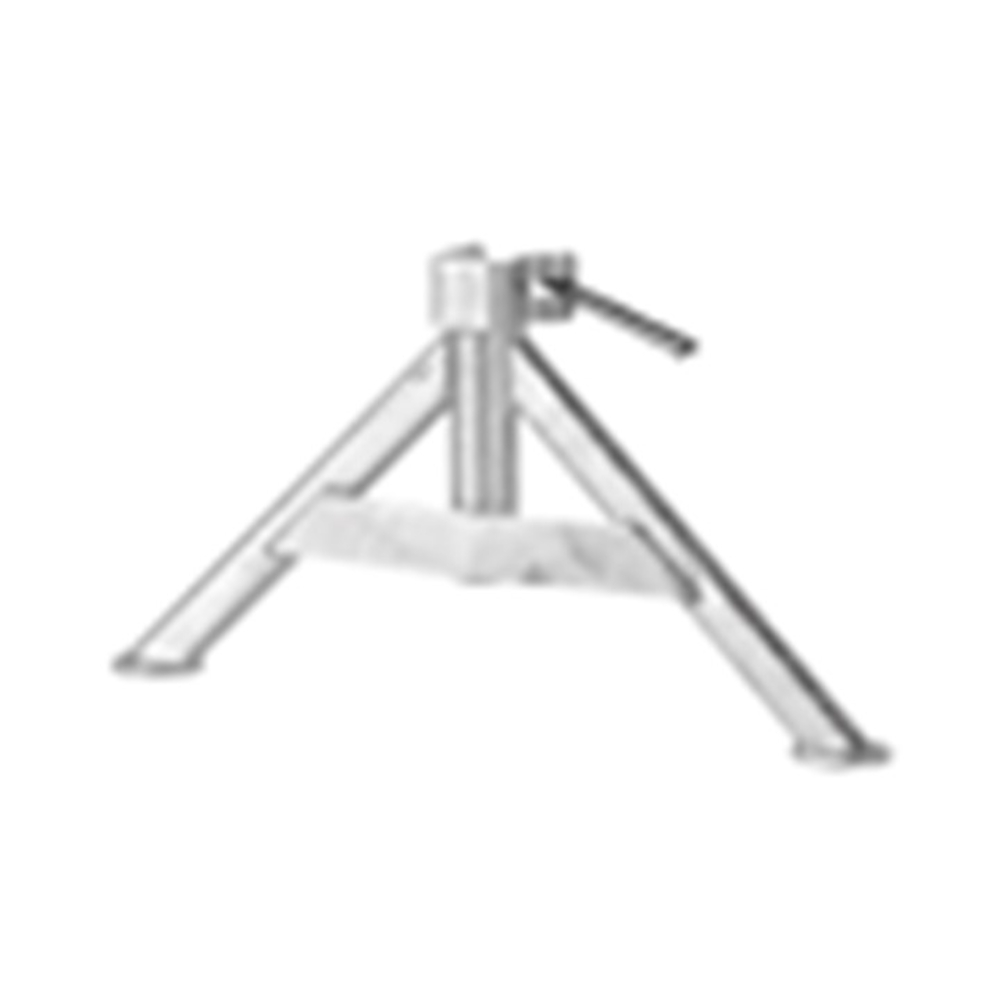

M49 Pied triangle bas - TUBESCA COMABI - 04501005
Référence : T02504501005
Découvrez M49 Pied triangle bas - TUBESCA COMABI - 04501005 disponible à l'achat
- Assure une stabilité optimale des échafaudages
- Fabrication robuste en acier pour une durabilité accrue
- Idéal pour des installations sûres et fiables
- Conçu pour répondre aux besoins en construction
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
M49 Pied triangle bas - TUBESCA COMABI - 04501005 : Conçu pour assurer la stabilité des échafaudages, ce pied triangle bas offre une robustesse inégalée grâce à sa fabrication en acier.
Idéal pour des installations sûres et durables, il répond à vos besoins en matière de construction.
Matériau : Acier
Les garde-corps sont positionnés sur les cadres de départ, puis les plinthes bois sont emboîtées et fixées. Les embouts des cadres sont emboîtés à l’intérieur des supports-clavettes des garde-corps, et le montage du niveau est terminé en équipant les plinthes d’extrémité. Lors de l’utilisation de garde-corps de 3 m ou réglables, il existe deux possibilités de montage des plinthes acier, soit avec cadre à passage, soit avec cadre 2 m 2 barreaux, en suivant les mêmes consignes de clavettage.
Une diagonale est fixée par travée, sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité. Les planchers sont mis en place sur les niveaux supérieurs, verrouillés à chaque extrémité, et l’échelle est déployée sous la trappe d’accès. L’ancrage de la structure est réalisé aux deux extrémités.
L’échafaudage est monté ou démonté sous la direction d’une personne compétente et par des travailleurs formés aux instructions de montage et d’utilisation. Les éléments endommagés ou de marques différentes ne doivent pas être utilisés. Les planchers doivent être équipés de protections réglementaires (garde-corps latéraux et plinthes d’au moins 15 cm). Il est interdit de dépasser les charges indiquées sur le panneau d’exploitation et de sauter sur les planchers.
L’utilisation du M49 s’effectue dans des contextes de montage d’échafaudages à éléments préfabriqués, avec une hauteur maximale de 24 m et des charges définies par niveau. Le positionnement de l’échafaudage doit prendre en compte les obstacles environnants et être balisé ou tracé pour faciliter l’implantation et l’amarrage. L’amarrage peut être réalisé par barre d’amarrage proche du mur, en intercalant des cales entre platines et maçonnerie, ou par d’autres modes d’amarrage selon la nature du support.
En cas d’impossibilité d’utilisation des garde-corps, la protection du personnel par équipement de protection individuelle est assurée par l’accrochage du dispositif antichute de hauteur sur l’ouvrage lui-même.
Le résultat attendu est un échafaudage stable, sécurisé et conforme aux consignes de montage, permettant un accès aux niveaux supérieurs par échelle intégrée et un travail en hauteur dans le respect des charges admissibles.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Comment le pied triangle bas M49 assure-t-il la stabilité de l’échafaudage ?
Le pied triangle bas M49 est conçu en acier robuste pour garantir une stabilité optimale. Il sert de base pour l’assemblage des cadres de départ et doit être positionné aux distances définies pour assurer une structure parfaitement horizontale et stable, notamment grâce au calage des socles.
Quelles sont les consignes de montage spécifiques liées au pied triangle bas M49 ?
Le montage doit être réalisé sous la direction d’une personne compétente avec des travailleurs formés. Le pied triangle bas est emboîté avec les cadres de départ, puis positionné aux distances définies (généralement 3 m). Les planchers sont verrouillés à chaque extrémité et la mise à niveau verticale et horizontale est effectuée dès le début.
Quelles précautions de sécurité sont associées à l’utilisation du pied triangle bas M49 ?
Il est interdit d’utiliser des éléments endommagés ou de marques différentes. Les planchers doivent être équipés de garde-corps latéraux et de plinthes d’au moins 15 cm. Le montage et le démontage doivent être faits par des personnes formées et compétentes, avec un balisage du chantier pour prévenir les chutes de matériel.
Dans quels contextes professionnels le pied triangle bas M49 est-il le plus adapté ?
Le M49 est adapté au montage d’échafaudages à éléments préfabriqués, avec une hauteur maximale de 24 m et des charges définies par niveau. Il est conçu pour des installations sûres et durables sur chantier, prenant en compte les obstacles environnants et les modes d’amarrage nécessaires.
Comment le pied triangle bas M49 contribue-t-il à la conformité réglementaire de l’échafaudage ?
Le M49 respecte les exigences des décrets n° 2004-924 et 65-48, notamment en termes d’appuis adaptés à la résistance du sol, d’ancrage, de garde-corps obligatoires et de plinthes. Il permet un montage conforme avec des planchers chargés selon les normes (300 kg/m²) et interdit toute surcharge ou saut sur les planchers.
