M49 Pied triangle haut - TUBESCA COMABI - 04501006
Référence : T02504501006
Découvrez M49 Pied triangle haut - TUBESCA COMABI - 04501006 disponible à l'achat
- Élément essentiel pour échafaudages fixes
- Fabriqué en acier pour une robustesse accrue
- Idéal pour les départs maçon
- Conçu pour garantir la sécurité sur les chantiers
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

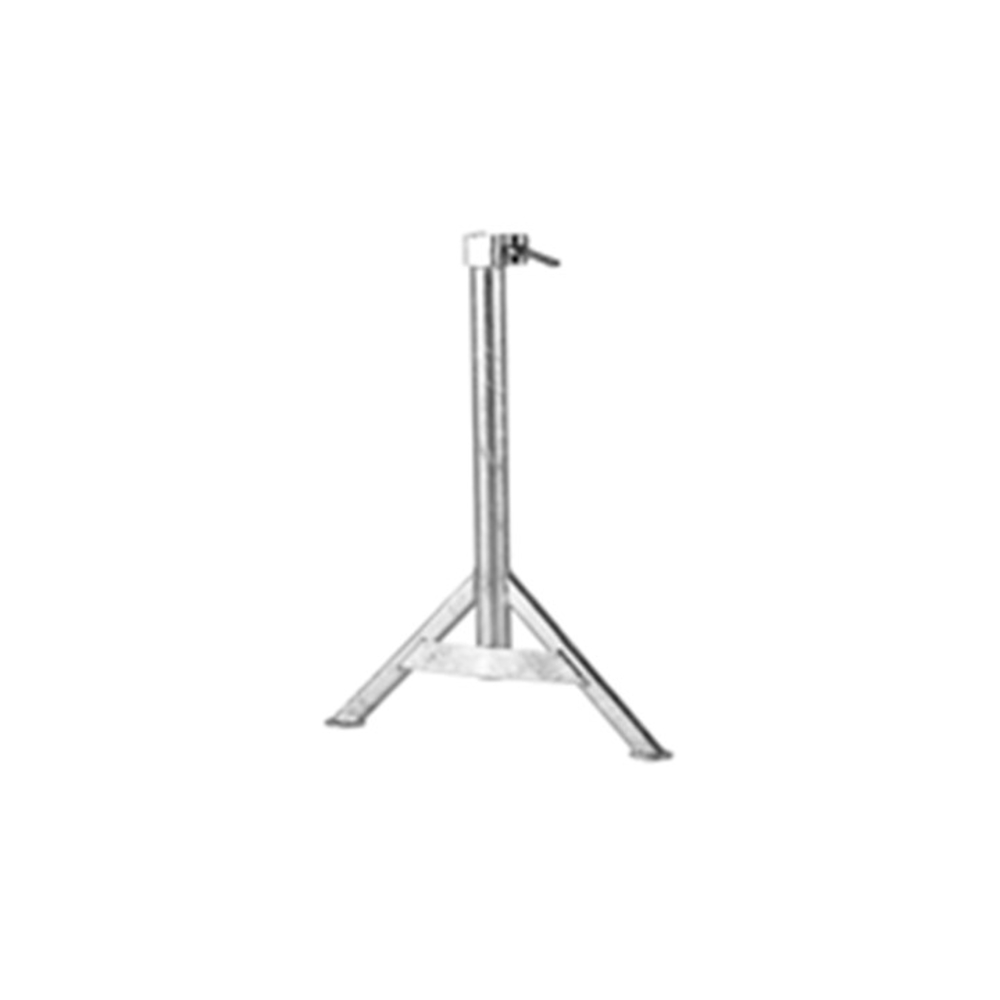

M49 Pied triangle haut - TUBESCA COMABI - 04501006 est un élément essentiel pour les échafaudages fixes.
Fabriqué en acier, il assure robustesse et stabilité.
Idéal pour les départs maçon, ce pied triangle est conçu pour garantir la sécurité sur vos chantiers.
Matériau : Acier
L'utilisation commence par l'emboîtement des cadres de départ (0,85 m) dans les pieds simples et triangles hauts pour former les ensembles nécessaires aux travées prévues. Ces ensembles sont positionnés aux distances définies (exemple : travée de 3 m). Ensuite, la première rangée de planchers est installée et verrouillée à chaque extrémité en engageant les doigts de sécurité sous les traverses support. Le montage se poursuit par la mise à niveau verticale et horizontale dès le début, en calant les socles pour que la structure soit parfaitement horizontale.
Les garde-corps sont ensuite positionnés sur les cadres de départ, puis les plinthes bois sont fixées à l'aide de clous ou vis. Les embouts des cadres sont emboîtés à l'intérieur des supports-clavettes des garde-corps, en veillant au bon clavettage. Le montage du niveau se termine en équipant les plinthes d'extrémité.
Le montage peut intégrer des garde-corps de 3 m ou réglables, avec deux possibilités de montage des plinthes acier, en suivant les consignes de clavettage. Des diagonales peuvent être fixées par travée en opposition, sauf si le montage se fait exclusivement avec des garde-corps monoblocs de sécurité.
L'accès aux niveaux supérieurs se fait par des échelles installées en quinconce, de préférence dans la première ou dernière travée. Le montage des niveaux supérieurs consiste à emboîter et claveter en partie basse les garde-corps de sécurité, puis à équiper le niveau de travail des plinthes longitudinales et d'extrémité.
L'échafaudage est ancré aux deux extrémités à l'aide de barres d'amarrage, positionnées et bloquées selon les consignes. D'autres modes d'amarrage sont possibles, notamment en point fixe, sur tubes complémentaires ou sur chevilles, en fonction de la nature du support.
En cas d'impossibilité d'utilisation des garde-corps de montage et d'exploitation, la protection du personnel par équipement individuel (EPI) est assurée par l'accrochage du dispositif antichute de hauteur sur l'ouvrage lui-même.
Le rendement attendu est un échafaudage stable et sécurisé, positionné et ancré conformément aux distances et consignes, avec des planchers verrouillés et des garde-corps correctement installés, permettant un accès sécurisé aux différents niveaux.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
À quoi sert le M49 Pied triangle haut dans un échafaudage fixe ?
Le M49 Pied triangle haut est un élément essentiel utilisé pour les départs maçon dans les échafaudages fixes. Il assure la stabilité et la robustesse de la structure grâce à sa fabrication en acier.
Comment se déroule le montage du M49 Pied triangle haut sur le chantier ?
Le montage doit être réalisé sous la direction d’une personne compétente et par des travailleurs formés. Il commence par l’emboîtement des cadres de départ dans les pieds simples et triangles hauts, positionnés aux distances définies. La structure est ensuite mise à niveau verticalement et horizontalement en calant les socles pour garantir une parfaite horizontalité.
Quelles précautions de sécurité sont à respecter lors de l’utilisation du M49 Pied triangle haut ?
Le montage et le démontage doivent être effectués par des personnes formées. Il est interdit d’utiliser des éléments endommagés ou présentant des marques différentes. En cas d’impossibilité d’utiliser les garde-corps, la protection individuelle par EPI doit être assurée. Les planchers doivent être verrouillés et équipés de garde-corps latéraux et de plinthes d’au moins 15 cm.
Comment s’assurer de la stabilité et de la sécurité de l’échafaudage équipé du M49 Pied triangle haut ?
L’échafaudage doit être ancré aux deux extrémités avec des barres d’amarrage selon les consignes. Les socles doivent être calés pour garantir une structure parfaitement horizontale. Les planchers doivent être verrouillés à chaque extrémité, et les garde-corps correctement emboîtés et clavettés.
Quels sont les modes d’amarrage possibles pour cet échafaudage ?
Outre l’ancrage par barres d’amarrage, des modes d’amarrage sur tubes complémentaires ou sur chevilles sont possibles, en fonction de la nature du support. La force minimale à l’arrachement doit être de 300 kg.
