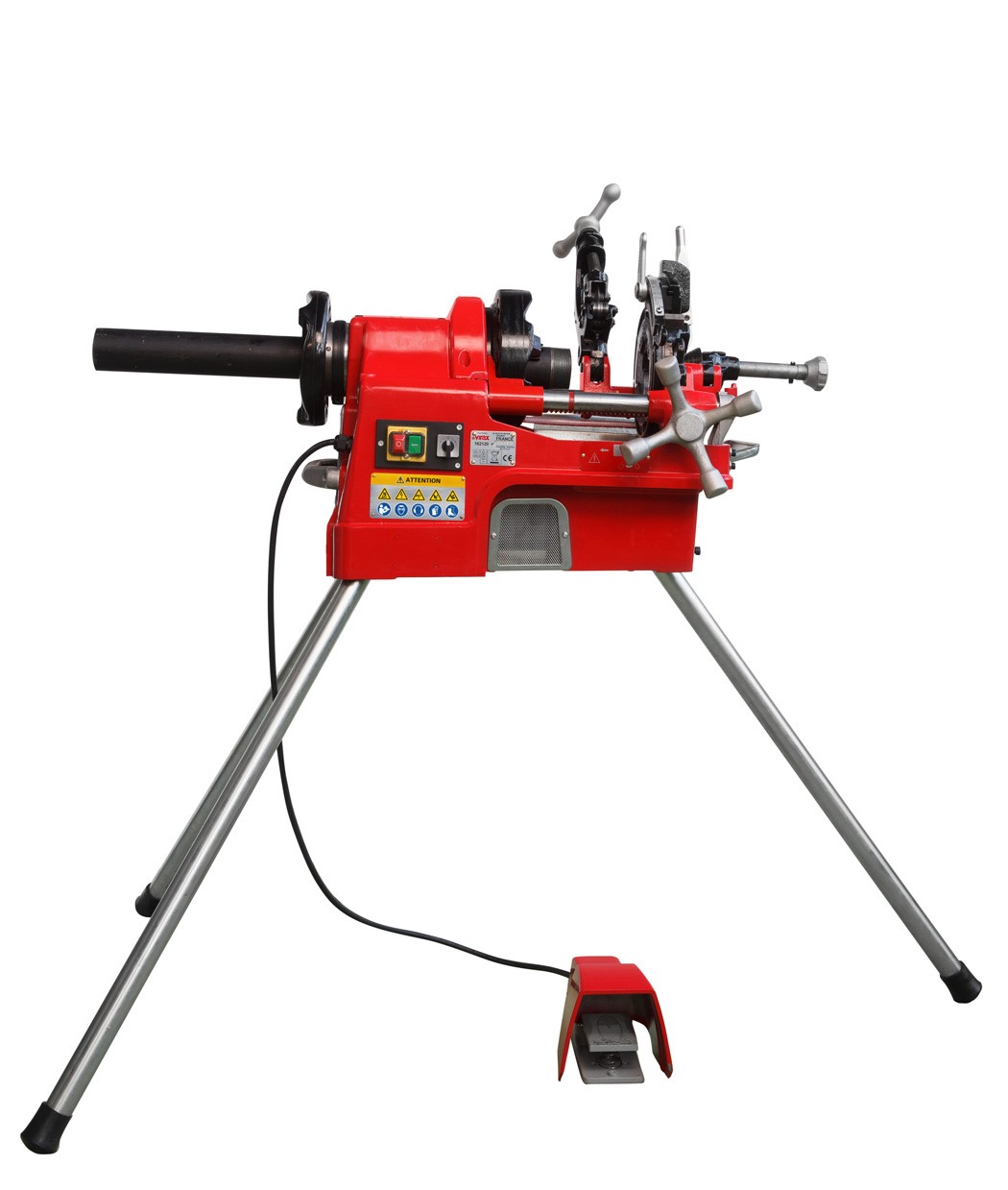

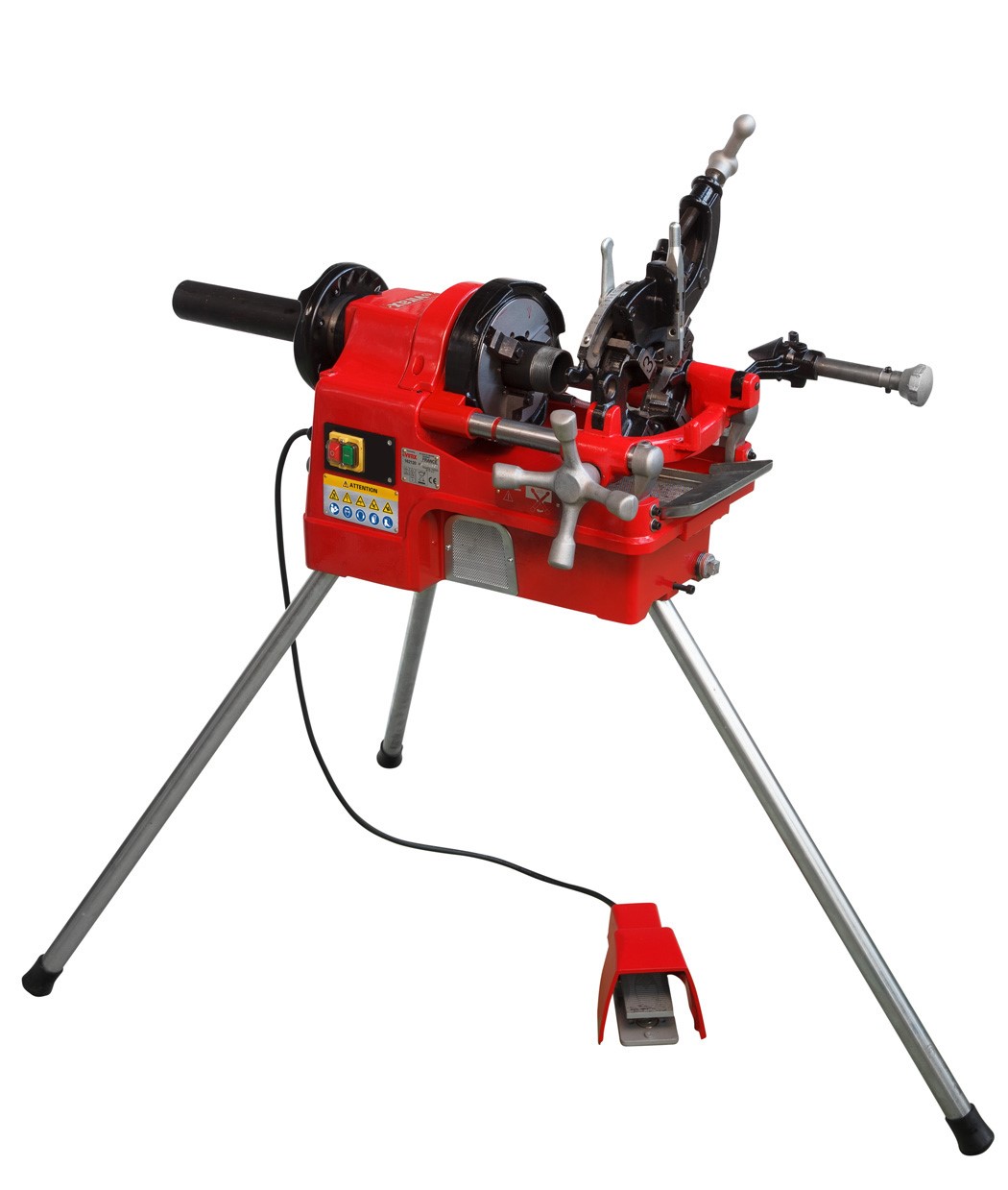

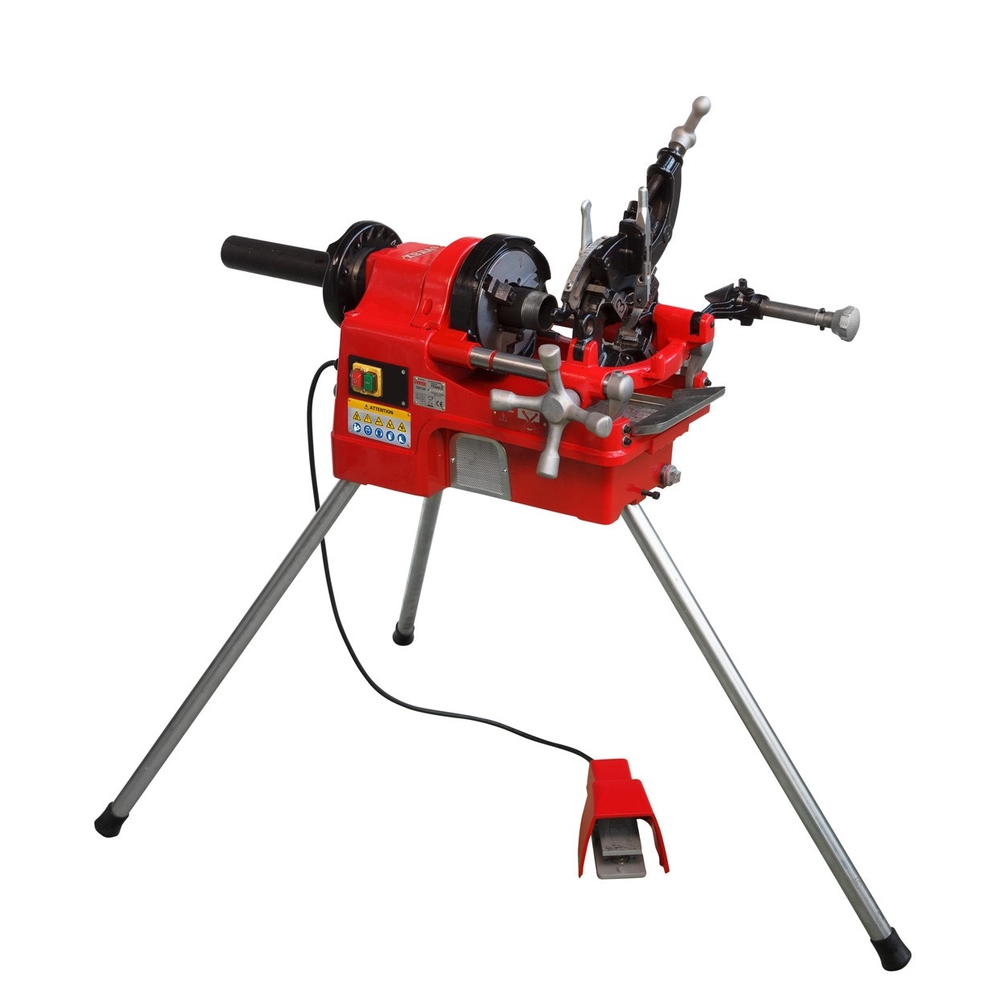

Machine fileter 2" MAF 162120 avec Tête VIRAX - 162120
Référence : V066162120
Découvrez Machine fileter 2" MAF 162120 avec Tête VIRAX - 162120 disponible à l'achat
- Réalisation de filetages «gaz» avec étanchéité selon NFE 03 004.
- Moteur universel conçu pour les chantiers.
- Capacités acier/inox BSPT, NPT Ø 1/4-2".
- Puissance 1100 W.
- Rotation 38 tr/mn.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents
Machine destinée à la réalisation de filetages « gaz » avec étanchéité selon la norme NFE 03.004 conforme à ISO/7.
Elle est équipée d’un moteur universel monophasé 230 V spécialement conçu pour les chantiers, capable d’accepter des chutes de tension jusqu’à 80 V.
La puissance est de 1100 W avec une rotation de 38 tours par minute.
La machine permet de réaliser des filetages sur tubes acier et inox avec des capacités BSPT, NPT de Ø 1/4" à 2" et BSPP de Ø 1/2" à 2".
Les tubes doivent être conformes aux normes EN 10255 S et EN 10255 W (anciennes normes NFA 49115 et NFA 49145 séries moyenne et forte).
Les tubes série légère (« Tarif 1 » et « Tarif 2 ») sont déconseillés.

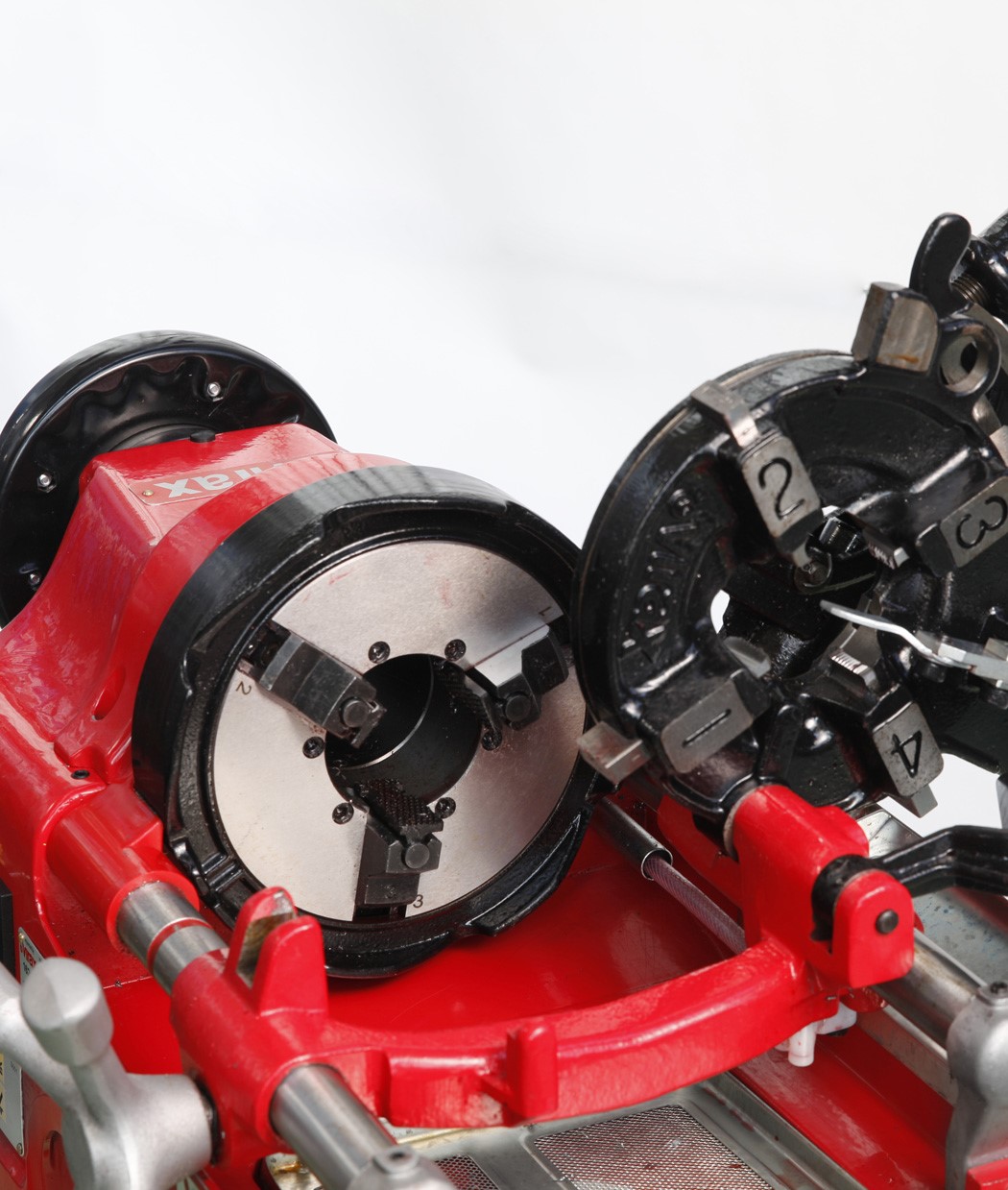

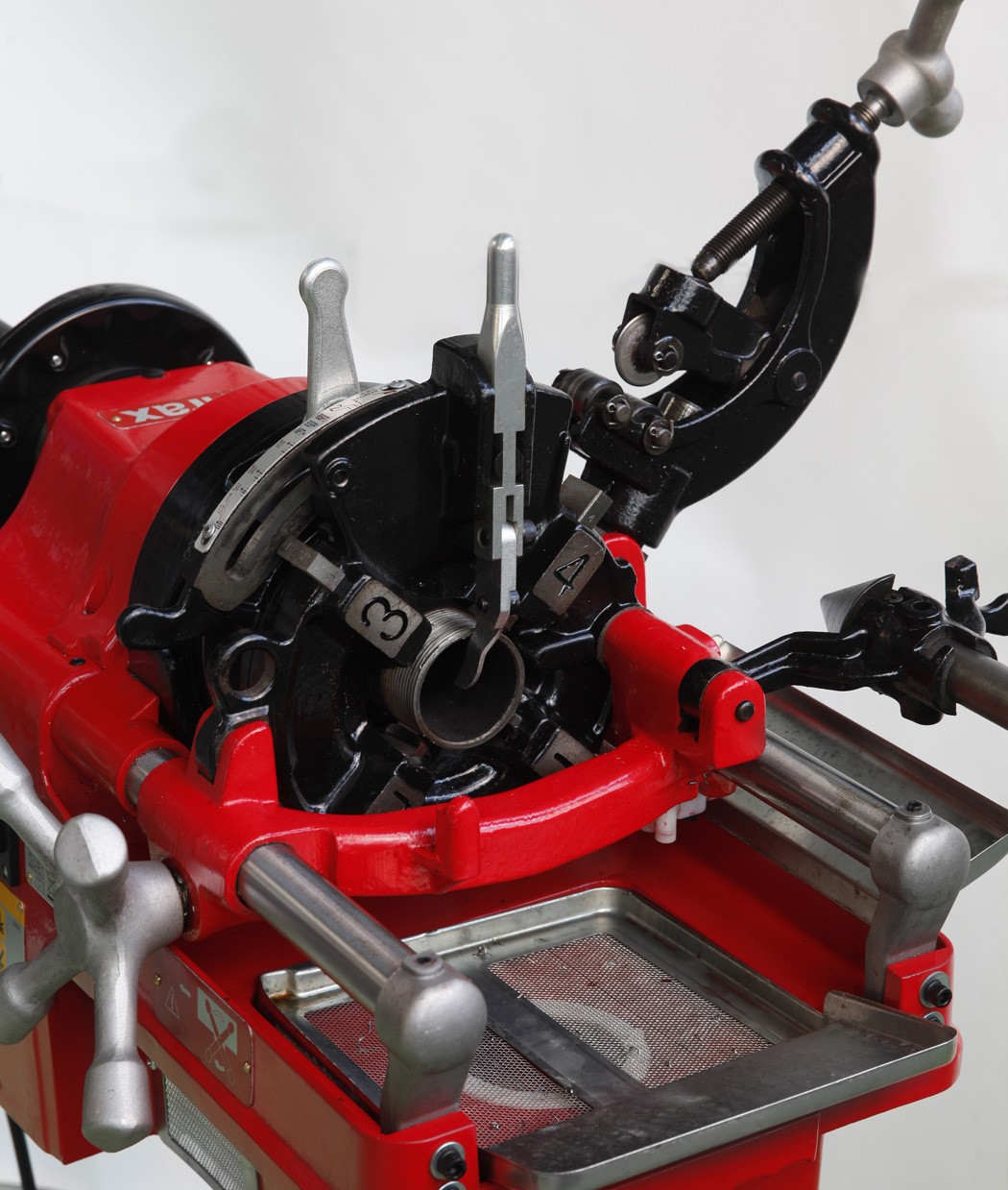

La tête de filetage offre une ouverture automatique ou un déclenchement manuel avec un réglage rapide et simple de la dimension du filetage.
Le mandrin à choc et les mors longs assurent un serrage rapide et une prise ferme du tube en toute sécurité.
Un interrupteur de sécurité empêche les démarrages intempestifs.
Une pédale de sécurité permet de démarrer et d’arrêter la machine à volonté.
Le corps de la machine mesure 330 mm de long, ce qui facilite la réalisation de filetages sur des petites longueurs de tube.
Le corps est incliné de 2,2° pour faciliter l’évacuation de l’huile du tube.
La machine est équipée d’une pompe à huile à engrenage avec auto-amorçage.
La crépine surélevée évite la pollution de l’huile par la limaille.
Le débit d’huile est réglable pour une lubrification optimale.
Le peigne de filetage est disponible en version haute résistance HSS et standard.
L’alésoir 5 lames garantit un résultat net et précis.
Les dimensions totales de la machine sont 1160 x 650 x 1100 mm pour un poids de 101 kg.
Elle est livrée avec une tête de filetage automatique 1/2 à 2" BSPT et NPT, deux jeux de peignes BSPT droite (1/2 - 3/4" et 1 - 2"), un jeu de charbons, une molette coupe-tube acier, un bidon de 5 litres d’huile de coupe synthétique, quatre pieds et une pédale de sécurité.
Pour travailler les tubes acier galvanisé et inox, il est recommandé d’utiliser les peignes et molettes spécifiques adaptés.
La machine réalise trois fonctions principales : coupe de tubes, filetage par arrachement de copeaux et ébavurage.
Elle peut fileter des tubes de 1/2" à 2" avec la tête livrée, et en option des tubes de 1/4" à 3/8" avec une tête à ouverture manuelle.
Les types de filetage possibles incluent BSPT, NPT, métrique, BSPP, BSW, UNC et NPSM.
Les tubes compatibles respectent les normes NF EN ISO 1127, NF EN 10216-1, NF EN 10217-1, NF EN 10255+A1 pour l’acier et l’inox.
La machine est livrée avec 3 pieds, une tête 2" à ouverture automatique, deux jeux de peignes (1/2"-3/4" et 1"-2"), un jeu de charbons et une molette de coupe-tube de rechange.
Elle présente une puissance acoustique de 92 dB(A) et une pression acoustique aux oreilles de 84 dB(A).
Pour le déplacement, la machine peut être transportée par appareil de levage, manuellement à deux personnes grâce aux poignées prévues, ou à l’aide d’un chariot pliable spécialement conçu.
La machine doit être positionnée avec une inclinaison de 2° vers l’avant pour éviter que l’huile ne coule vers l’arrière dans le tube.
Le positionnement des tubes se fait en insérant le tube dans les mandrins, en serrant d’abord le mandrin avant par à-coups successifs pour assurer un maintien ferme.
Pour les tubes de petite longueur, le tube est maintenu par le mandrin avant et centré avec les peignes de la tête de filetage.
La machine doit être utilisée avec les huiles de coupe fournies par Virax, notamment une huile de coupe synthétique conforme à la norme sanitaire DVGW (réf. 110605).
Elle est conçue pour un usage professionnel conforme aux normes de sécurité en vigueur, avec des dispositifs de sécurité pour prévenir les démarrages intempestifs et protéger l’utilisateur.
Le conditionnement comprend également un bidon de 5 litres d’huile de coupe synthétique, une pédale de sécurité et des accessoires essentiels pour un usage immédiat et sécurisé.
Cette machine est équipée d’un moteur universel monophasé 230 V d’une puissance de 1100 W, spécialement conçu pour les chantiers, capable d’accepter des chutes de tension jusqu’à 80 V. La rotation est de 38 tours par minute. Son corps de 330 mm de long, incliné à 2,2°, permet d’évacuer efficacement l’huile du tube lors du filetage.
Les points forts du produit incluent :
- Une tête de filetage à ouverture automatique ou déclenchement manuel.
- Un réglage rapide et simple de la dimension du filetage.
- Un mandrin à choc avec mors longs assurant un serrage rapide et une prise ferme du tube en toute sécurité.
- Un interrupteur de sécurité pour éviter les démarrages intempestifs.
- Une pédale de sécurité pour démarrer et arrêter la machine à volonté.
- Une pompe à huile à engrenage avec auto-amorçage, dotée d’une crépine surélevée pour éviter la pollution de l’huile par la limaille, avec un débit d’huile réglable.
La machine est livrée avec :
- Une tête de filetage automatique 1/2 à 2" BSPT et NPT,
- Un jeu de peignes 1/2 - 3/4" BSPT Droite,
- Un jeu de peignes 1 - 2" BSPT Droite,
- Un jeu de charbons,
- Une molette coupe-tube acier,
- Un bidon de 5 litres d’huile de coupe synthétique (réf. 110605),
- Quatre pieds,
- Une pédale de sécurité.
Les peignes haute résistance sont disponibles en HSS et standard. L’alésoir 5 lames garantit un résultat net et précis. Pour travailler les tubes acier galvanisé et inox, il est recommandé d’utiliser les peignes et molettes spécifiques fournis.
Les dimensions de la machine sont 1160 x 650 x 1100 mm pour un poids total de 101 kg.
Cette machine est idéale pour des filetages précis et sécurisés sur tubes de petites longueurs, avec des fonctionnalités adaptées aux exigences des chantiers professionnels.
Motorisation : Moteur universel monophasé 230 V
Puissance W : 1100
Composition : Ø " : 1/2 - 3/4, 1 - 2. Ø mm : 15/21 - 20/27, 26/34 - 50/60
Peignes : BSPT Droite
Rotation tpm : 38
Dimensions mm : 1160 x 650 x 1100
kg : 101
Pour les tubes de petite longueur, le tube est placé dans le mandrin avant et serré juste assez pour le maintenir. Ensuite, la tête de filetage est abaissée et le chariot avancé pour que les peignes de la tête arrivent au contact de l’extrémité du tube. Ces peignes servent à centrer le tube avant de serrer fermement le mandrin avant.
La machine fonctionne par coupe, filetage par arrachement de copeaux et ébavurage. Elle réalise des filetages « gaz » conformes à la norme NFE 03.004 (ISO/7) sur des tubes acier et inox conformes aux normes EN 10255 S et W, avec des capacités BSPT, NPT de 1/4" à 2" et BSPP de 1/2" à 2". La tête de filetage peut être à ouverture automatique ou manuelle, avec un réglage rapide et simple de la dimension du filetage. Le serrage du tube est assuré par un mandrin à choc avec mors longs.
La machine doit être positionnée avec une inclinaison de 2° vers l’avant pour permettre l’évacuation de l’huile vers l’avant du tube, évitant ainsi que l’huile ne coule vers l’arrière. Le débit d’huile est réglable grâce à une pompe à huile à engrenage avec auto-amorçage.
Le démarrage et l’arrêt de la machine se font via une pédale de sécurité, permettant un contrôle précis de la mise en marche. Un interrupteur de sécurité empêche les démarrages intempestifs.
Pour le déplacement, la machine peut être transportée par deux personnes à l’aide des poignées prévues, par un appareil de levage en insérant un tube dans la machine et en le serrant, ou à l’aide d’un chariot pliable spécialement conçu.
L’utilisation des peignes et molettes spécifiques est recommandée pour les tubes acier galvanisé et inox. Le réglage de la longueur et du diamètre extérieur du filetage s’effectue directement sur la tête de filetage.
En résumé, l’utilisateur positionne et serre le tube, règle la tête de filetage selon les dimensions souhaitées, démarre la machine avec la pédale, puis effectue le filetage, la coupe ou l’ébavurage selon la fonction désirée, tout en veillant à maintenir une lubrification optimale grâce à la pompe à huile intégrée.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quels types de filetages cette machine peut-elle réaliser et selon quelles normes ?
La machine à fileter 2'' maf 162120 réalise des filetages « gaz » avec étanchéité conformes à la norme NFE 03.004 et ISO/7. Elle est adaptée aux filetages BSPT, NPT de 1/4" à 2" et BSPP de 1/2" à 2" sur tubes acier et inox conformes aux normes EN 10255 S et EN 10255 W.
Comment se caractérise le moteur de cette machine pour un usage chantier ?
Elle est équipée d’un moteur universel monophasé 230 V de 1100 W, spécialement conçu pour les chantiers. Ce moteur accepte des chutes de tension jusqu’à 80 V, garantissant une utilisation fiable même en conditions électriques instables.
Quels dispositifs de sécurité sont intégrés sur cette machine ?
La machine dispose d’un interrupteur de sécurité pour éviter les démarrages intempestifs et d’une pédale de sécurité permettant de démarrer et arrêter la machine à volonté, renforçant la sécurité lors de son utilisation.
Quels sont les éléments facilitant la prise en main et la précision du filetage ?
Elle possède une tête de filetage à ouverture automatique ou déclenchement manuel, un réglage rapide et simple de la dimension du filetage, ainsi qu’un mandrin à choc avec mors longs assurant un serrage rapide et une prise ferme du tube en toute sécurité.
Comment la machine assure-t-elle la lubrification pendant le filetage ?
La machine est équipée d’une pompe à huile à engrenage avec auto-amorçage et d’une crépine surélevée pour éviter la pollution de l’huile par la limaille. Le débit d’huile est réglable pour s’adapter aux besoins du chantier.
Quels conseils sont donnés pour le travail sur tubes acier galvanisé et inox ?
Il est recommandé d’utiliser les peignes et molettes spécifiques fournis avec la machine pour travailler les tubes acier galvanisé et inox, assurant ainsi un filetage adapté et sécurisé.
