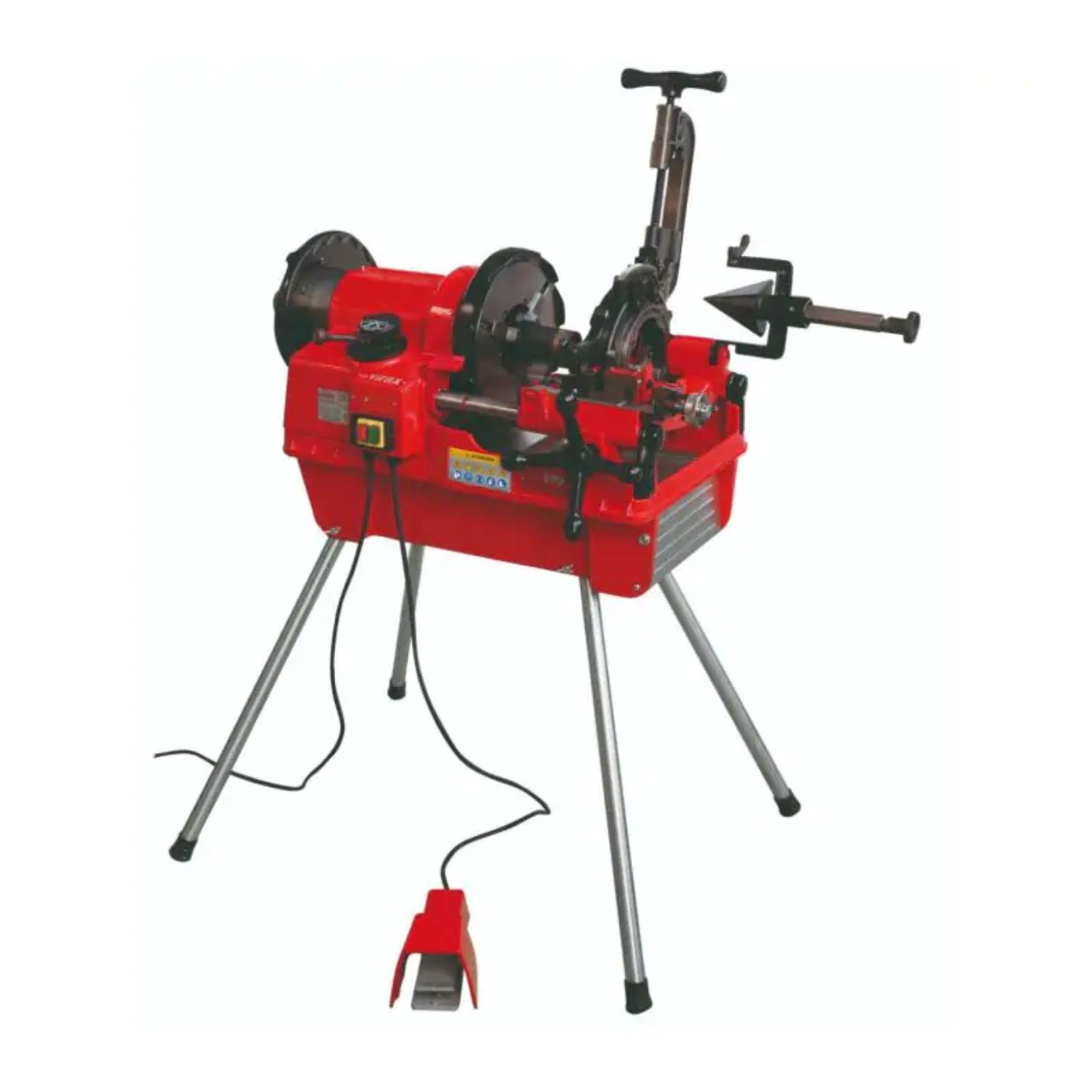

Machine fileter 4" MAF 162140 avec Tête VIRAX - 162140
Référence : V066162140
Découvrez Machine fileter 4" MAF 162140 avec Tête VIRAX - 162140 disponible à l'achat
- Filetage gaz conforme norme NFE 03.004 et ISO/7
- Tête à ouverture automatique pour réglage rapide
- Mandrin à choc pour serrage ferme et sécurisé
- Trois vitesses de rotation pour filetage optimal
- Pompe à huile auto-amorçante avec débit réglable
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents
La machine fileter 4" MAF 162140 avec Tête VIRAX est un équipement électro-mécanique robuste et performant, spécialement conçu pour la réalisation de filetages « gaz » avec étanchéité conforme à la norme NFE 03.004 et ISO/7.
Elle est destinée au filetage de tubes acier conformes aux normes EN 10255 S et EN 10255 W (ancienne norme NFA 49115 et NFA 49145 série moyenne et forte), avec une recommandation d’éviter les tubes de série légère (« Tarif 1 » et « Tarif 2 »).
La machine permet de fileter des tubes acier BSPT et NPT de diamètre 1/4" à 4" ainsi que des tubes BSPP de 1/2" à 2".
Pour les tubes inox, les filetages BSPT et NPT sont réalisables sur des diamètres allant de 1/4" à 4".

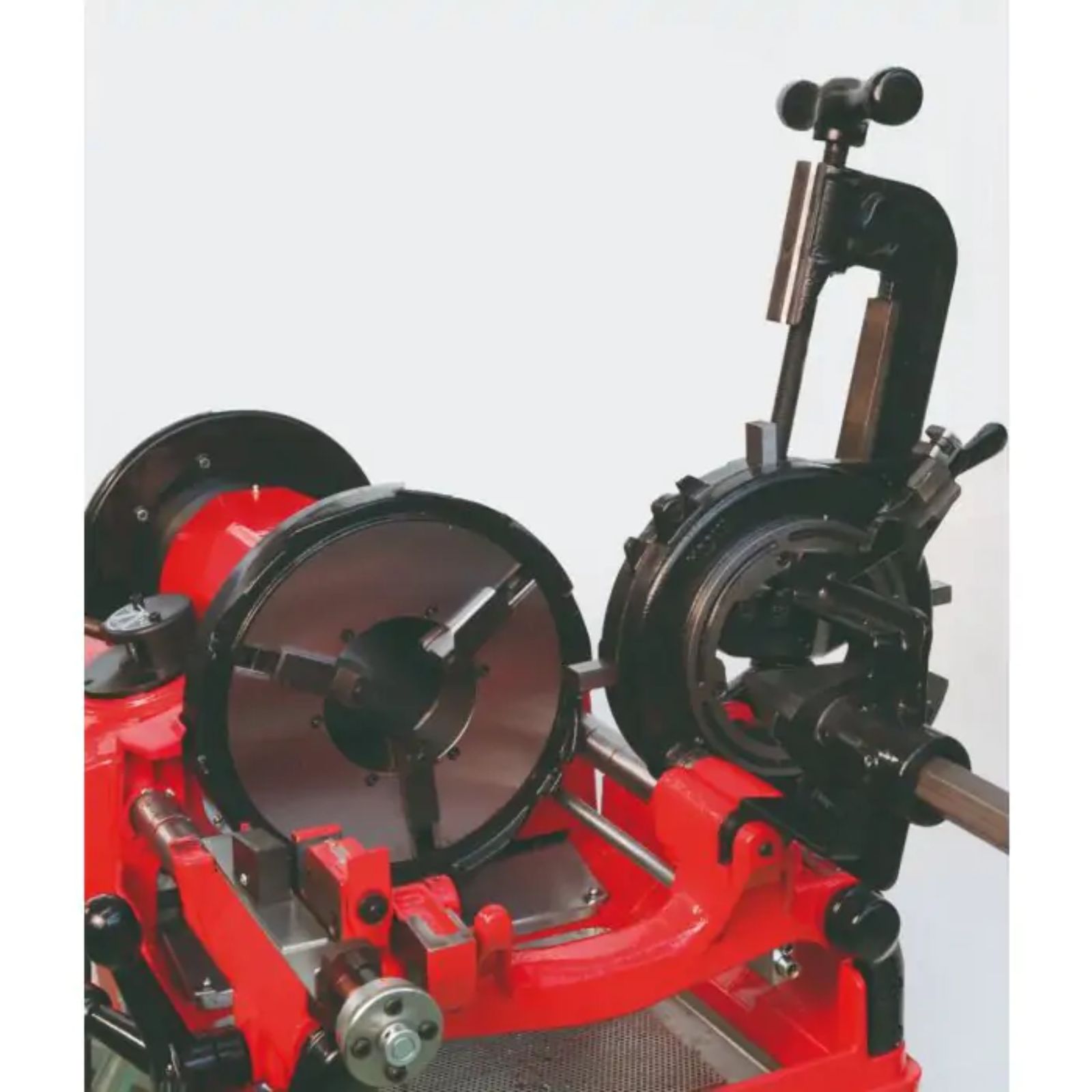

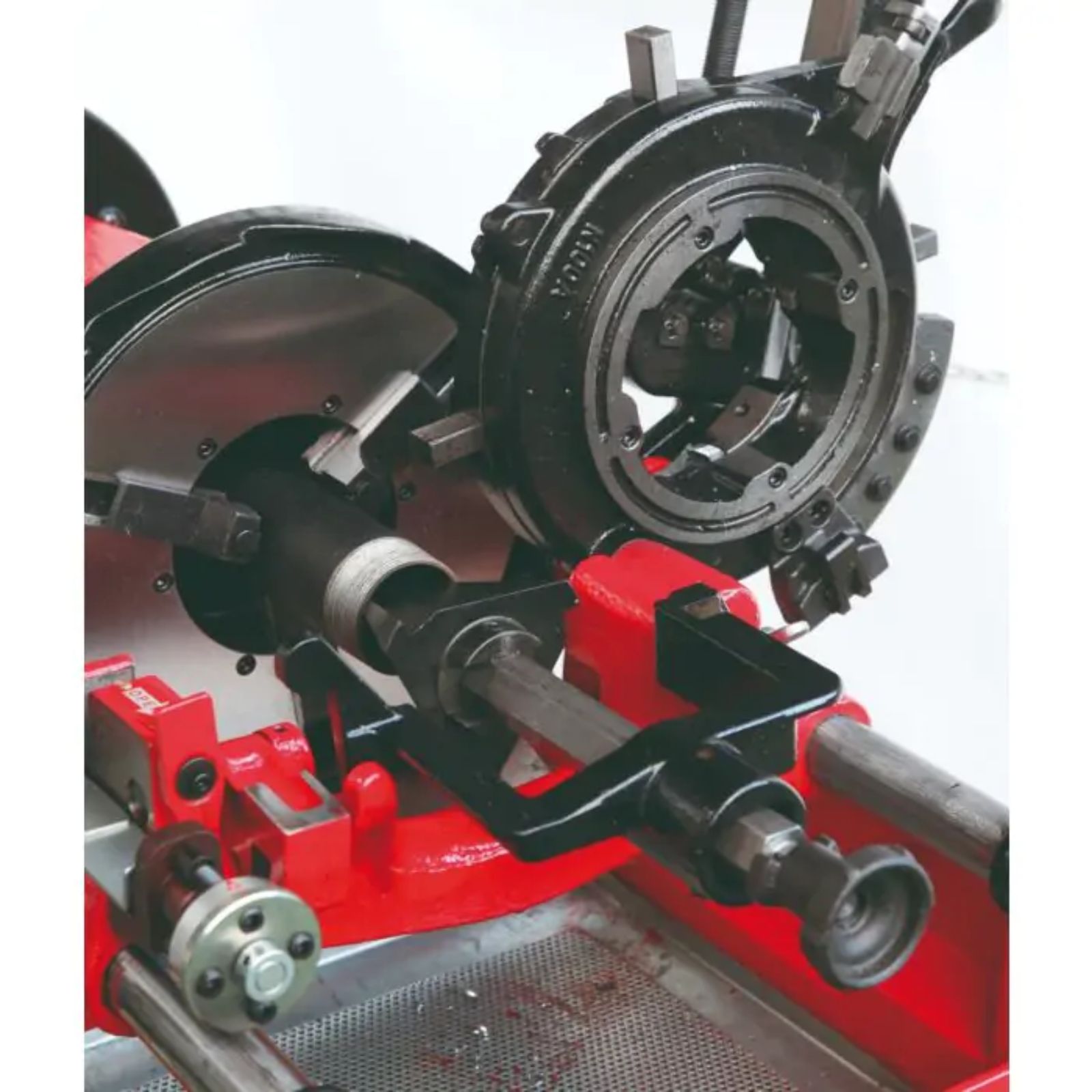

Elle est équipée d’une tête de filetage à ouverture automatique, facilitant un réglage rapide et simple de la dimension du filetage.

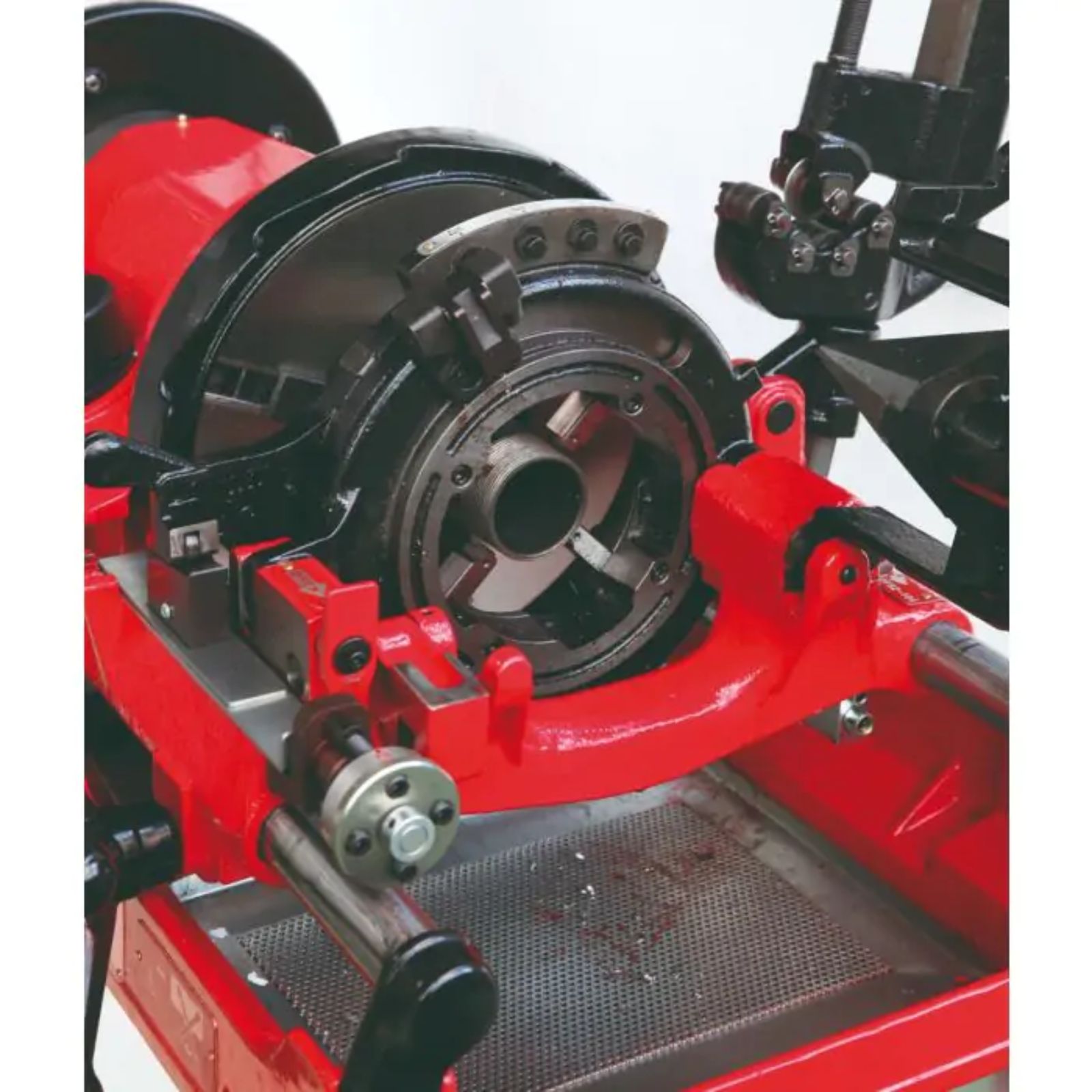

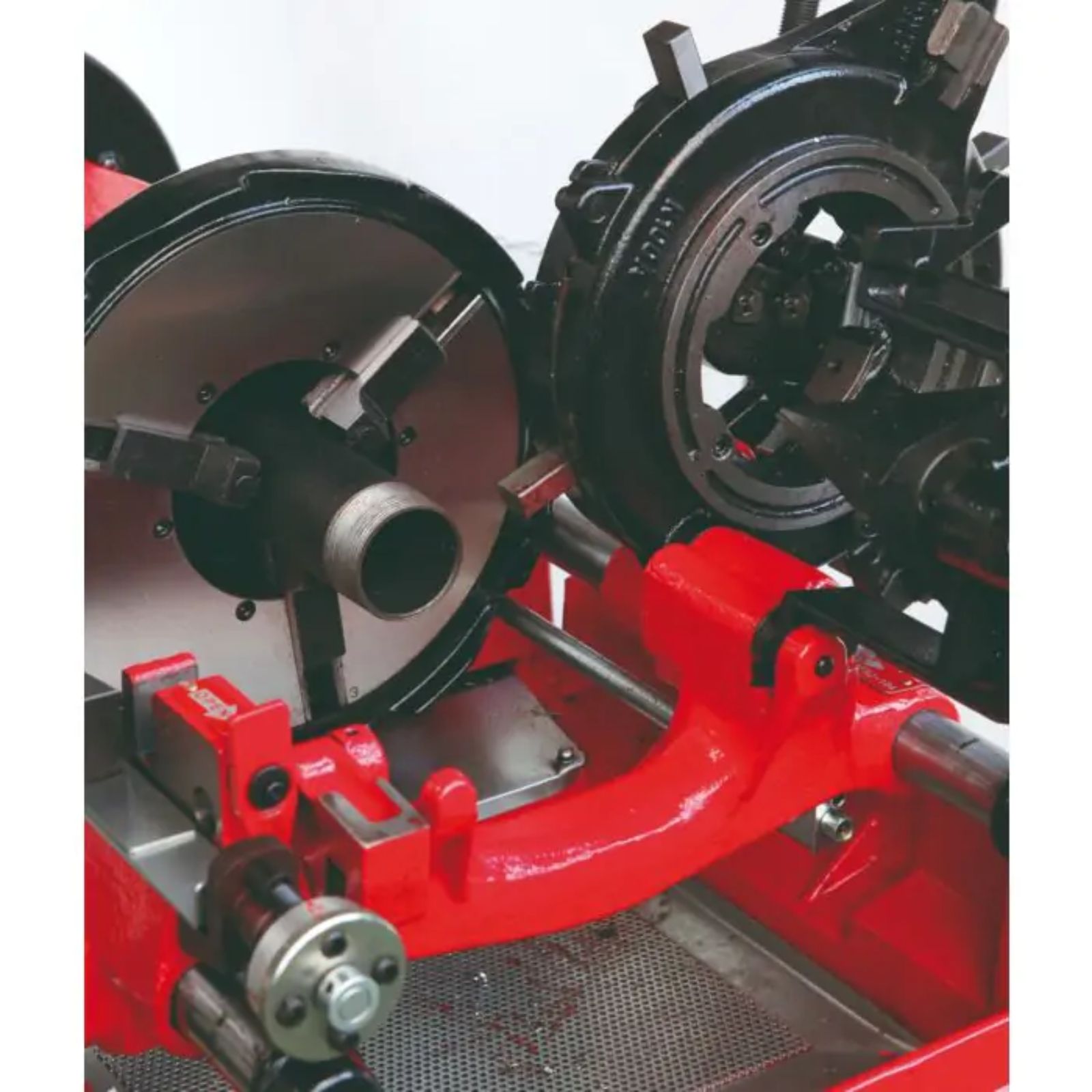

Le mandrin à choc avec mors longs assure un serrage rapide et une prise ferme du tube en toute sécurité.
Une pompe à huile à engrenage avec auto-amorçage et une crépine surélevée évitent la pollution de l’huile par la limaille, avec un débit d’huile réglable pour optimiser le fonctionnement.
Les peignes, disponibles en haute résistance HSS et en version standard, possèdent une gorge qui permet un changement rapide et simple sans démontage de la tête.
La machine propose trois vitesses de rotation adaptées au diamètre du tube : 36, 20 et 11 tours par minute, garantissant une coupe et un filetage optimaux.
Une pédale de sécurité permet de démarrer et d’arrêter la machine à tout moment.
L’alésoir à 3 lames garantit un meilleur résultat de filetage.
Un compartiment spécial est prévu pour le rangement des accessoires.
La motorisation est assurée par un moteur asynchrone monophasé 230 V d’une puissance de 1600 W.
Les dimensions de la machine sont de 1200 x 870 x 1200 mm pour un poids total de 142,2 kg.
Le produit est livré avec plusieurs accessoires : une tête de filetage automatique 1/2 à 2" BSPT et NPT (sans peignes), une tête de filetage automatique 2 1/2 à 4" BSPT (sans peignes), trois jeux de peignes BSPT Droite (1/2 - 3/4", 1 - 2", 2 1/2 - 4"), une molette coupe-tube acier, quatre pieds et une pédale de sécurité.
Cette machine est conçue pour les grandes séries grâce à son endurance éprouvée.
Elle garantit précision, sécurité et facilité d’utilisation pour les travaux de filetage en série sur tubes acier et inox.
Pour travailler les tubes acier galvanisé et inox, il est recommandé d’utiliser les peignes et molettes spécifiques.
L’utilisation d’huile de coupe Virax 1101, 1102 ou 1106 est conseillée (huile non fournie).
Les principales fonctions de la machine incluent la coupe, le filetage par arrachement de copeaux et l’ébavurage des tubes.
Elle permet également l’installation en option d’un appareil à rainurer Virax pour tubes creux en acier au carbone de 1 à 6" avec une épaisseur maximale de 3,4 à 5,5 mm.
Les types de filetage réalisables varient selon la tête utilisée : la tête 4" permet les filetages BSPT et NPT, la tête 2" permet BSPT, NPT, métrique, BSPP, BSW, UNC, NPSM, et la tête 3/8" permet BSPT et BSW.
En résumé, la machine fileter 4" MAF 162140 avec Tête VIRAX est un outil complet, fiable et sécurisé, adapté aux besoins professionnels exigeants dans le domaine du filetage de tubes acier et inox, offrant une grande facilité d’usage et un large éventail d’applications.
La machine permet de fileter des tubes acier BSPT et NPT de diamètre 1/4" à 4" ainsi que des tubes BSPP de 1/2" à 2". Pour les tubes inox, les filetages BSPT et NPT sont réalisables sur des diamètres allant de 1/4" à 4". Elle est équipée d’une tête de filetage à ouverture automatique facilitant un réglage rapide et simple de la dimension du filetage. Le mandrin à choc avec mors longs assure un serrage rapide et une prise ferme du tube en toute sécurité.
Une pompe à huile à engrenage avec auto-amorçage et une crépine surélevée évitent la pollution de l’huile par la limaille, avec un débit d’huile réglable pour optimiser le fonctionnement. Les peignes, disponibles en haute résistance HSS et en version standard, possèdent une gorge qui permet un changement rapide et simple sans démontage de la tête. La machine propose trois vitesses de rotation adaptées au diamètre du tube : 36, 20 et 11 tours par minute, garantissant une coupe et un filetage optimaux.
Une pédale de sécurité permet de démarrer et d’arrêter la machine à tout moment. L’alésoir à 3 lames garantit un meilleur résultat de filetage. Un compartiment spécial est prévu pour le rangement des accessoires. La motorisation est assurée par un moteur asynchrone monophasé 230 V d’une puissance de 1600 W. Les dimensions de la machine sont de 1200 x 870 x 1200 mm pour un poids total de 142,2 kg.
Le produit est livré avec plusieurs accessoires : une tête de filetage automatique 1/2 à 2" BSPT et NPT (sans peignes), une tête de filetage automatique 2 1/2 à 4" BSPT (sans peignes), trois jeux de peignes BSPT Droite (1/2 - 3/4", 1 - 2", 2 1/2 - 4"), une molette coupe-tube acier, quatre pieds et une pédale de sécurité.
Cette machine est conçue pour les grandes séries grâce à son endurance éprouvée. Elle garantit précision, sécurité et facilité d’utilisation pour les travaux de filetage en série sur tubes acier et inox. Pour travailler les tubes acier galvanisé et inox, il est recommandé d’utiliser les peignes et molettes spécifiques. L’utilisation d’huile de coupe Virax 1101, 1102 ou 1106 est conseillée (huile non fournie).
Les principales fonctions de la machine incluent la coupe, le filetage par arrachement de copeaux et l’ébavurage des tubes. Elle permet également l’installation en option d’un appareil à rainurer Virax pour tubes creux en acier au carbone de 1 à 6" avec une épaisseur maximale de 3,4 à 5,5 mm.
Les types de filetage réalisables varient selon la tête utilisée : la tête 4" permet les filetages BSPT et NPT, la tête 2" permet BSPT, NPT, métrique, BSPP, BSW, UNC, NPSM, et la tête 3/8" permet BSPT et BSW.
- Filetage « gaz » avec étanchéité selon norme NFE 03.004 conforme ISO/7
- Compatible tubes conformes EN 10255 S et EN 10255 W (ancienne norme NFA 49115 et NFA 49145 série moyenne et forte)
- Non recommandé pour tubes série légère (« Tarif 1 » et « Tarif 2 »)
- Tête de filetage à ouverture automatique
- Réglage rapide et simple de la dimension du filetage
- Mandrin à choc avec mors longs pour serrage rapide et prise ferme
- Pompe à huile à engrenage avec auto-amorçage
- Crépine surélevée pour éviter pollution de l’huile par la limaille
- Débit d’huile réglable
- Peignes en haute résistance HSS et version standard avec gorge pour changement rapide sans démontage
- 3 vitesses de rotation : 36, 20, 11 tours par minute
- Pédale de sécurité pour démarrage et arrêt
- Alésoir à 3 lames pour meilleur résultat de filetage
- Compartiment spécial pour rangement des accessoires
- Capacité filetage acier BSPT, NPT Ø 1/4" à 4", BSPP Ø 1/2" à 2"
- Capacité filetage inox BSPT, NPT Ø 1/4" à 4"
- Livrée avec 2 têtes de filetage automatiques (1/2 à 2" BSPT et NPT, 2.1/2 à 4" BSPT) sans peignes
- Livrée avec jeux de peignes BSPT Droite : 1/2 - 3/4", 1 - 2", 2.1/2 - 4"
- Livrée avec molette coupe-tube acier, 4 pieds, pédale de sécurité
- Moteur asynchrone monophasé 230 V, puissance 1600 W
- Dimensions : 1200 x 870 x 1200 mm
- Poids : 142,2 kg
Le principe d’utilisation repose sur la coupe, le filetage par arrachement de copeaux et l’ébavurage des tubes. Le filetage s’effectue en faisant tourner la machine à l’aide d’une pédale de commande qui permet de démarrer et d’arrêter la machine à tout moment. Trois vitesses de rotation sont disponibles et doivent être sélectionnées en fonction du diamètre du tube pour garantir un filetage optimal.
Pour positionner un tube, il faut ouvrir suffisamment les mandrins, insérer le tube par l’arrière (si possible), centrer le tube et serrer les mandrins en commençant par le mandrin avant. Pour les tubes de petite longueur, le tube est maintenu légèrement serré dans le mandrin avant, puis centré à l’aide des peignes de la tête de filetage.
La machine permet de fileter différents types de tubes acier et inoxydables, dans des diamètres allant de 1/4" à 4" selon le type de filetage et la tête utilisée. Elle est également équipée d’un coupe-tubes qui sert à couper les tubes avant le filetage, avec des molettes spécifiques selon le matériau du tube (acier au carbone ou inoxydable). La coupe se fait en abaissant le coupe-tubes sur le tube en rotation, en tournant son volant régulièrement jusqu’à la coupe complète.
Des accessoires sont livrés avec la machine, notamment plusieurs têtes de filetage automatiques, des jeux de peignes adaptés aux diamètres, une molette coupe-tube acier, quatre pieds et une pédale de sécurité. Pour travailler les tubes acier galvanisé et inox, il est nécessaire d’utiliser les peignes et molettes spécifiques.
La machine est destinée à une utilisation en atelier ou sur site, avec une attention particulière portée au positionnement et au maintien du tube (utilisation de chandelles si nécessaire), ainsi qu’à la gestion du débit d’huile de coupe pour éviter la pollution par la limaille. En cas de fonctionnement non conforme, il est conseillé d’arrêter la machine immédiatement.
En résumé, l’utilisateur doit positionner et serrer le tube, sélectionner la vitesse adaptée, démarrer la machine avec la pédale, réaliser la coupe, le filetage et l’ébavurage successivement, puis arrêter la machine une fois le travail terminé. Le réglage de la longueur et du diamètre du filetage s’effectue directement sur la tête de filetage à ouverture automatique.
Nous vous informons que les produits VIRAX possèdent à l'intitial d'une garantie d'1 an à partir de la date de facturation du produit. Sachez que VIRAX offre en supplément, 5 ans de garantie sous conditon de s'être enregistré en ligne dans les 30 jours suivant l’achat.Cela ne concerne que les articles suivants: Sertisseuses VIPER M2X et L2X - Sertisseuses VIPER P25+ - Centrales de désembouage VIRAFAL Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension. Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV comme suit: joindre une photo de la plaque signalétique du produit, la facture d'achat et un descriptif de la panne, dans les conditions d'utilisations. Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quels types de tubes cette machine peut-elle fileter et couper ?
La machine fileter 4" MAF 162140 est conçue pour le filetage de tubes acier conformes aux normes EN 10255 S et EN 10255 W (série moyenne et forte), en évitant les tubes de série légère. Elle permet de fileter des tubes acier BSPT et NPT de 1/4" à 4" et des tubes BSPP de 1/2" à 2". Pour les tubes inox, les filetages BSPT et NPT sont réalisables de 1/4" à 4". Elle peut également couper des tubes en acier doux, galvanisé et inoxydable dans ces plages de diamètre.
Comment se règle la dimension du filetage sur cette machine ?
La machine est équipée d’une tête de filetage à ouverture automatique qui facilite un réglage rapide et simple de la longueur et du diamètre extérieur du filetage. Le réglage s’effectue directement sur la tête, avec une molette et des cales pour ajuster précisément la dimension du filetage selon le tube à usiner.
Quelles vitesses de rotation sont disponibles et comment les choisir ?
Trois vitesses de rotation sont proposées : 36, 20 et 11 tours par minute. La vitesse doit être sélectionnée en fonction du diamètre du tube pour garantir une coupe et un filetage optimaux : 36 tr/min pour 1/2" à 3/4", 20 tr/min pour 1" à 2", et 11 tr/min pour 2 1/2" à 4".
Quels accessoires sont fournis avec la machine et sont-ils indispensables ?
La machine est livrée avec deux têtes de filetage automatiques (1/2" à 2" BSPT et NPT, 2 1/2" à 4" BSPT), trois jeux de peignes BSPT Droite couvrant les diamètres usuels, une molette coupe-tube acier, quatre pieds et une pédale de sécurité. Ces accessoires sont nécessaires pour réaliser les opérations de coupe, filetage et ébavurage dans les conditions prévues.
Quelles précautions de sécurité sont importantes lors de l’utilisation ?
Il est impératif de positionner le tube sur une ou plusieurs chandelles pour éviter les oscillations qui pourraient déstabiliser la machine. La machine doit être arrêtée immédiatement en cas de fonctionnement anormal. Il faut porter des équipements de protection adaptés (lunettes, gants, vêtements ajustés) et ne jamais court-circuiter les dispositifs de sécurité. Le serrage du tube se fait avec un mandrin à choc pour assurer une prise ferme et sécurisée.
Quels sont les critères de choix pour la compatibilité des tubes ?
La machine est compatible avec des tubes acier et inoxydables répondant à des normes précises (EN 10255, NF EN ISO 3183, NF EN 10216-1, etc.). Les tubes doivent avoir une épaisseur suffisante selon leur diamètre et ne pas appartenir à la série légère. Pour les tubes galvanisés et inox, il est recommandé d’utiliser les peignes et molettes spécifiques fournis ou adaptés.
