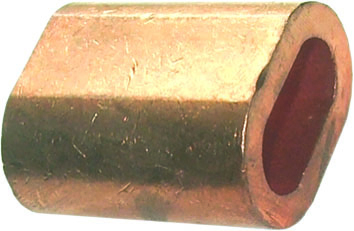

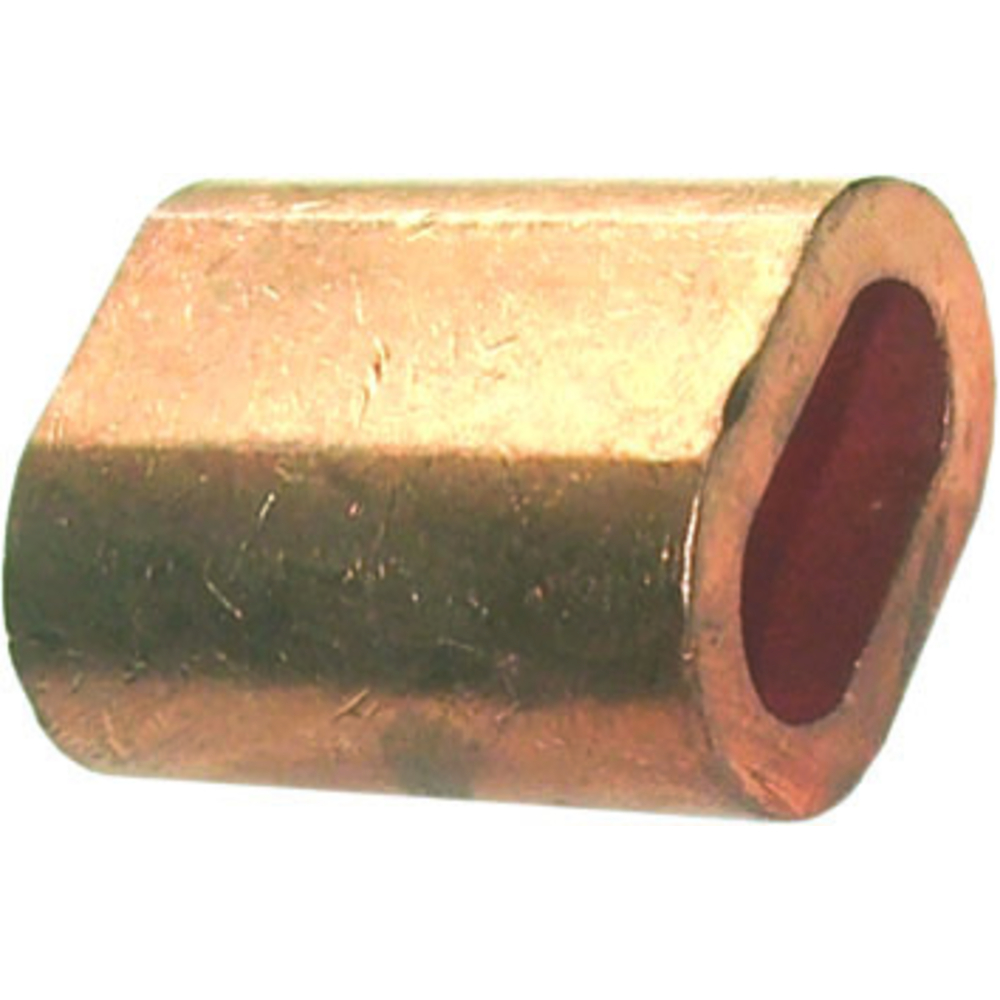

Manchon cuivre d.11 mm LEVAC - 5196O
Référence : L0235196O
Découvrez Manchon cuivre d.11 mm LEVAC - 5196O disponible à l'achat
- Manchon en cuivre idéal pour vos assemblages électriques.
- Fabriqué en cuivre rouge recuit pour une durabilité accrue.
- Conçu pour matriçage par presse à frapper ou hydraulique.
- Sertissage qui double le diamètre pour un maintien sécurisé.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Manchon cuivre d.11 mm.
Manchon à matricer
Cuivre rouge recuit (coupe éléctrolytique faible)
Pour matriçage par presse à frapper ou hydraulique
Le diamètre après sertissage est égale à 2 fois le N° du manchon
Matière dominante: cuivre
Diamètre câble (mm): 11
Longueur (mm): 39
Description :
Manchon à matricer en cuivre rouge recuit, caractérisé par un faible couple électrolytique. Ce manchon est conçu pour un matriçage par presse à frapper ou hydraulique. Le diamètre après sertissage est égal à deux fois le numéro du manchon.
Usages et applications :
Utilisé pour sertir des câbles avec âme textile, notamment dans le domaine du levage, arrimage, manutention et antichutes. Convient pour des câbles de diamètre 11 mm avec âme textile maxi.
Fonctionnement :
Le manchon est serti par une presse à frapper ou hydraulique afin d'assurer une fixation solide sur le câble.
Caractéristiques techniques détaillées :
- Matière dominante : cuivre rouge recuit (coupe électrolytique faible)
- Diamètre câble (mm) : 11
- Longueur (mm) : 39
- Diamètre après sertissage : égal à 2 fois le numéro du manchon
Dimensions et poids :
- Longueur : 39 mm
- Poids pour 100 pièces : environ 1,37 kg
Performances :
- Le manchon garantit un sertissage fiable et durable adapté aux câbles d’âme textile.
Matériaux et composition :
- Cuivre rouge recuit, assurant une bonne conductivité et une résistance mécanique adaptée.
Compatibilités :
- Compatible avec câbles d’âme textile maxi de diamètre 11 mm.
- Utilisation recommandée avec presse à frapper ou hydraulique.
Normes et certifications :
- Tolérances dimensionnelles selon norme NF EN 13411-3.
Conditions d’utilisation et recommandations :
- Utiliser le manchon immédiatement supérieur si le câble possède une âme métallique (sauf pour câble inox).
- Le manchon est réservé à un usage industriel, notamment en levage et manutention.
- Ne pas utiliser pour des applications de levage de charges ou de personnes.
Avantages produit :
- Cuivre rouge recuit assurant un faible couple électrolytique.
- Facilité de sertissage avec presses adaptées.
- Résistance mécanique adaptée aux exigences des câbles d’âme textile.
Conditionnement, stockage, conservation :
- Conditionné en lots de 100 pièces.
- Stockage dans un environnement sec pour éviter l’oxydation.
Autres informations utiles :
- Référence produit : 5196 cuivre.
- Le diamètre après sertissage est toujours égal à deux fois le numéro du manchon, garantissant une uniformité dans le montage.
Cette synthèse est basée sur la fiche produit LEVAC datée de janvier 2020.
