Manchon EPDM Master Flash Ø254 - SCELL-IT - MF-254
Référence : S344MF254
Découvrez Manchon EPDM Master Flash Ø254 - SCELL-IT - MF-254 disponible à l'achat
- Produit incontournable de la gamme Master Flash
- Disponible dans de nombreuses dimensions, ouverture 25mm à 1000mm
- Conçu pour s'adapter à tous types de conduits ronds
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

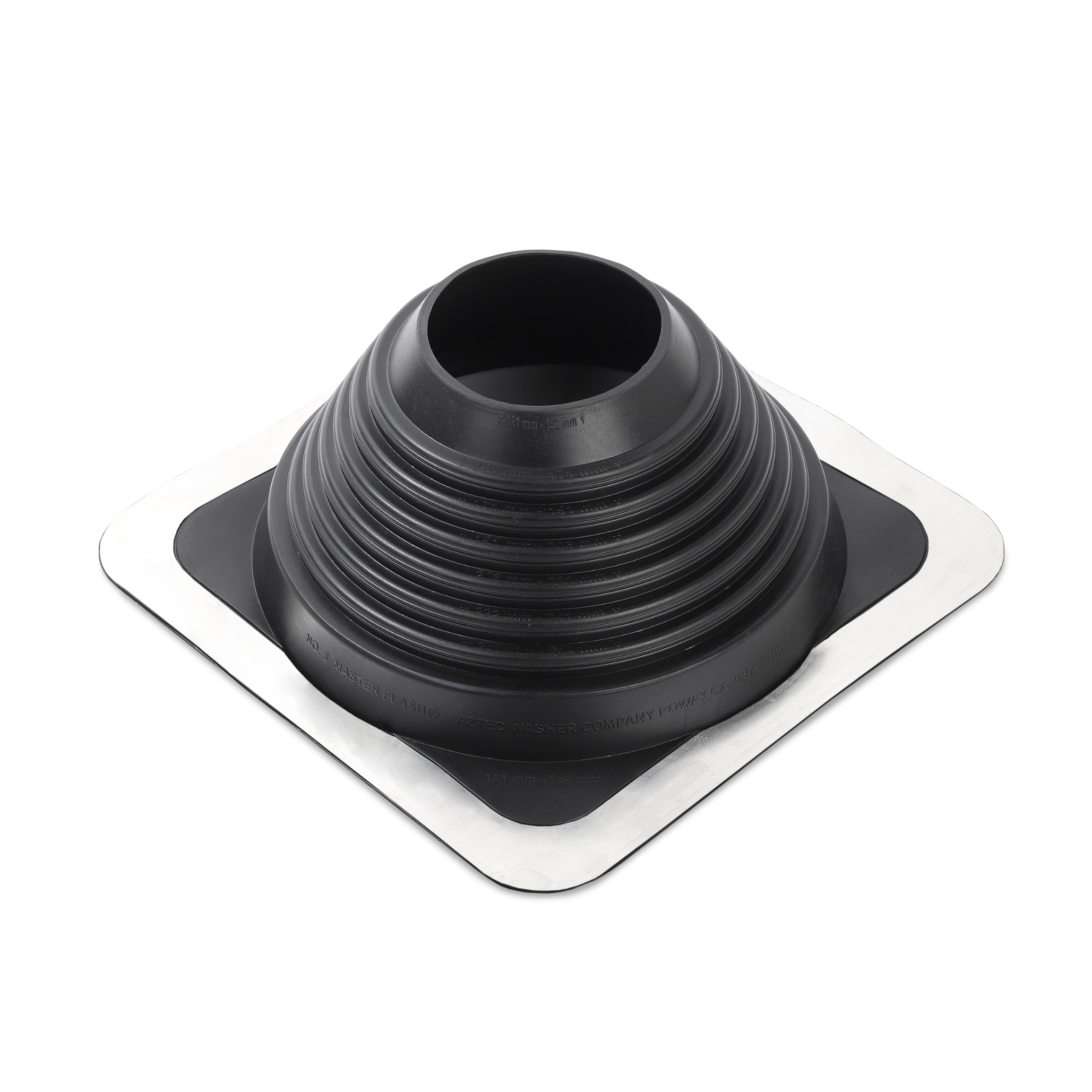

Le Manchon EPDM Master Flash Ø254 de la gamme SCELL-IT est un manchon d’étanchéité spécialement conçu pour les sorties de toiture rondes sur bac acier.
Ce manchon assure une étanchéité totale pour les conduits ronds jusqu’à un diamètre maximal de 254 mm.
Il est fabriqué en EPDM avec une base en aluminium, garantissant une excellente résistance mécanique et une durabilité optimale.
Le produit supporte des températures continues jusqu’à +100°C et des températures intermittentes pouvant atteindre +135°C.
Il résiste également aux basses températures jusqu’à -55°C.
Sa résistance à l’étirement est de 10 Mpa (1450 psi) et il supporte une compression de 25 %.
Le manchon présente une résistance à l’ozone de 70 heures à 500 pphm.
Le Manchon Master Flash s’adapte parfaitement à plusieurs types de conduits ronds ainsi qu’à tous les profils de bacs acier.
Il absorbe efficacement les vibrations et les mouvements des tuyaux causés par la dilatation thermique.
Les dimensions spécifiques du modèle MF-254 couvrent un diamètre de conduit de 121 à 254 mm (4 3/4” à 10”) avec une base de 304 mm.
Pour la pose, il est recommandé d’utiliser des vis ZAMATOP-CR Ø6,3 x 22 mm, avec 20 vis nécessaires pour ce modèle, espacées d’au moins 40 mm.
La largeur d’écoulement des eaux sur la tôle d’acier nervurée doit être d’au minimum 3 cm de part et d’autre du manchon.
La pose en « diamant » est conseillée pour une efficacité optimale.
Les étapes de mise en œuvre comprennent le choix d’un manchon avec une ouverture inférieure de 20 à 30 % par rapport au diamètre du conduit.
Le manchon est ensuite glissé jusqu’à la base du conduit, puis formé pour épouser parfaitement les profils ou irrégularités du toit.
Un produit d’étanchéité est appliqué entre la base du manchon et le toit avant fixation avec les vis.
Ce produit fait partie d’une gamme étendue Master Flash, disponible dans de nombreuses dimensions allant d’une ouverture de 25 mm jusqu’à 1000 mm, permettant ainsi une adaptation à tous types de conduits ronds.
Ce manchon assure une étanchéité totale des sorties de toiture et s’adapte parfaitement à plusieurs types de conduits ainsi qu’à tous les profils de bacs acier. Il est également conçu pour absorber les vibrations et mouvements des tuyaux causés par la dilatation, garantissant une durabilité optimale.
Pour la mise en œuvre, il doit être associé à des vis ZAMATOP-CR Ø6,3x22 mm, avec un espacement minimum de 40 mm entre chaque vis. Le manchon se pose en sortie de toiture ronde, en choisissant un modèle dont l’ouverture est inférieure de 20 à 30 % au diamètre du conduit, avec la possibilité de réduire l’ouverture si nécessaire. La pose recommande une fixation avec 20 vis pour le modèle MF-254, et l’application d’un produit d’étanchéité entre la base du manchon et le toit. La largeur d’écoulement des eaux sur la tôle d’acier doit être d’au moins 3 cm autour du manchon, et une pose en diamant est préconisée pour une meilleure efficacité.
Les dimensions principales du modèle MF-254 sont une ouverture de conduit comprise entre 121 mm et 254 mm (soit 4 3/4” à 10”) avec une base de 304 mm. Ce manchon est conçu pour garantir une étanchéité fiable et durable dans les installations de sorties de toiture sur bac acier.
- application : manchon d’étanchéité pour les sorties de toiture rondes sur bac acier
- matière : manchon epdm, base en aluminium
- étanchéité pour conduit rond jusqu’à ø254 mm
- résistance aux hautes températures testée en continu : +100°C
- résistance aux hautes températures testée par intermittence : +135°C
- résistance aux basses températures : -55°C
- résistance à l’étirement : 10 Mpa (1450 psi)
- résistance à la compression : 25%
- résistance à l’ozone : 70 heures à 500 pphm
- référence fournisseur : MF-254
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux et caractéristiques techniques du Manchon EPDM Master Flash® Ø254 ?
Ce manchon est fabriqué en EPDM avec une base en aluminium. Il résiste en continu à des températures jusqu’à +100°C, en intermittence jusqu’à +135°C, et supporte des températures basses jusqu’à -55°C. Sa résistance à l’étirement est de 10 MPa, à la compression de 25 %, et il résiste à l’ozone pendant 70 heures à 500 pphm.
Comment garantir l’étanchéité avec ce manchon sur une sortie de toiture ronde en bac acier ?
Le manchon assure une étanchéité totale des sorties de toiture rondes sur bac acier. Il s’adapte à plusieurs types de conduits ronds et à tous les profils de bacs acier. Il est conçu pour supporter les vibrations et mouvements des tuyaux dus à la dilatation.
Quelles sont les préconisations pour la pose du manchon Master Flash® Ø254 ?
La pose nécessite l’utilisation de 20 vis ZAMATOP-CR Ø6,3x22, espacées d’au moins 40 mm. Une seule nervure de la tôle doit être recouverte au maximum, et la largeur d’écoulement des eaux sur la tôle nervurée doit être au minimum de 3 cm. La pose recommandée est en « diamant » pour une meilleure efficacité.
Quels sont les critères de choix du diamètre du manchon par rapport au conduit ?
Il faut choisir un manchon avec une ouverture inférieure d’au moins 20 % à 30 % par rapport au diamètre du conduit. Si nécessaire, il est possible de diminuer l’ouverture du manchon pour assurer un ajustement optimal.
Quels sont les étapes principales pour la mise en œuvre du manchon ?
Les étapes comprennent : glisser le manchon jusqu’à la base du conduit à l’aide de graisse, former le manchon pour qu’il s’adapte au profil du toit, appliquer un produit d’étanchéité entre la base et le toit, puis fixer avec les vis en respectant les espacements prescrits.
