Manchon EPDM Master Flash Ø146 - SCELL-IT - MF-146
Référence : S344MF146
Découvrez Manchon EPDM Master Flash Ø146 - SCELL-IT - MF-146 disponible à l'achat
- Manchon standard adapté à divers conduits ronds.
- Large choix de dimensions de 25mm à 1000mm.
- Produit incontournable pour les applications en toiture.
- Matériau EPDM pour une excellente résistance.
- Facilité d'installation et de mise en oeuvre.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

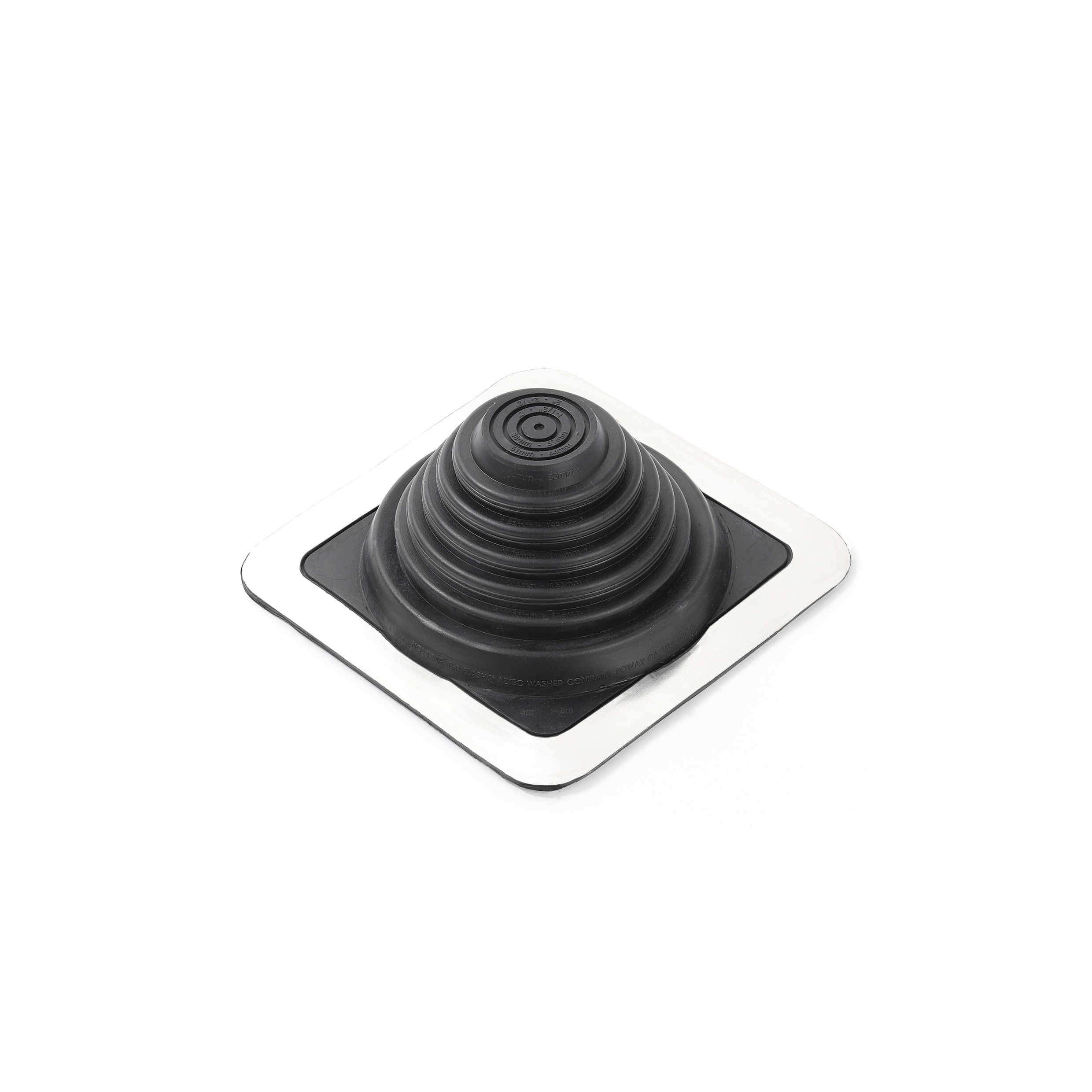

Le Manchon EPDM Master Flash Ø146 de la gamme SCELL-IT est un manchon d’étanchéité spécialement conçu pour les sorties de toiture rondes sur bacs acier.
Ce manchon est adapté aux conduits ronds dont le diamètre peut aller jusqu’à 146 mm.
Il est fabriqué en EPDM, un matériau reconnu pour son excellente résistance, associé à une base en aluminium.
Le Master Flash supporte des températures continues jusqu’à +100°C et des températures intermittentes jusqu’à +135°C.
Il résiste également aux basses températures jusqu’à -55°C.
Sa résistance à l’étirement est de 10 Mpa et il supporte une compression de 25%.
Le manchon offre une bonne résistance à l’ozone, testée à 70 heures à 500 pphm.
Ce produit garantit une étanchéité totale des sorties de toiture.
Il s’adapte parfaitement à plusieurs types de conduits ronds ainsi qu’à tous les profils de bacs acier.
Le manchon est conçu pour absorber les vibrations et les mouvements des tuyaux causés par la dilatation, assurant ainsi une durabilité optimale.
Le modèle MF-146 couvre une plage de conduits de 0 à 146 mm.
La largeur de la base en aluminium, appelée dimension « A », est de 203 mm pour ce modèle.
Pour la mise en œuvre, il est recommandé de choisir un manchon dont l’ouverture est inférieure d’au moins 20 à 30 % au diamètre du conduit.
Si nécessaire, l’ouverture peut être réduite de 20 % par rapport au diamètre du tuyau.
Le manchon doit être glissé jusqu’à la base du conduit, l’utilisation de graisse facilitant l’installation.
Il faut ensuite former le manchon pour qu’il s’adapte aux profils ou aux irrégularités du toit et marquer le contour.
Un produit d’étanchéité doit être appliqué entre la base du manchon et le toit.
La fixation se fait avec des vis de type ZAMATOP-CR Ø6,3x22 mm, en respectant un espacement minimum de 40 mm entre chaque vis.
Pour le modèle MF-146, 16 vis sont nécessaires.
La pose recommandée est en diamant pour une meilleure efficacité.
La largeur d’écoulement des eaux sur la plage de la tôle d’acier nervurée autour du manchon doit être au minimum de 3 cm.
Ce manchon est un produit incontournable pour les applications en toiture, offrant une facilité d’installation et une grande durabilité grâce à la qualité des matériaux utilisés.
Ce manchon est fabriqué en EPDM avec une base en aluminium, assurant une grande résistance aux conditions climatiques et mécaniques. Il supporte des températures continues jusqu’à +100°C, des températures intermittentes jusqu’à +135°C, et des températures basses jusqu’à -55°C. Sa résistance à l’étirement est de 10 MPa, à la compression de 25% et il résiste à l’ozone pendant 70 heures à 500 pphm.
Le manchon est adapté pour des conduits ronds jusqu’à un diamètre maximal de 146 mm, avec une largeur de base de 203 mm. Pour la pose, il est recommandé d’utiliser des vis ZAMATOP-CR Ø6,3x22 mm, avec un espacement minimum de 40 mm entre chaque vis, et d’appliquer un produit d’étanchéité entre la base du manchon et le toit. La pose doit respecter certaines règles, notamment couvrir une seule nervure au maximum et assurer une largeur d’écoulement des eaux d’au moins 3 cm sur la tôle d’acier nervurée autour du manchon. La pose en diamant est recommandée pour une meilleure efficacité.
Le manchon Master Flash doit être choisi avec une ouverture inférieure d’au moins 20 à 30 % par rapport au diamètre du conduit pour garantir une bonne étanchéité. Si nécessaire, l’ouverture peut être réduite de 20 % par rapport au diamètre du tuyau. L’installation est facilitée par l’utilisation de graisse pour glisser le manchon jusqu’à la base du conduit et par la possibilité de former le manchon pour qu’il s’adapte aux profils ou irrégularités du toit.
Ce produit est conforme au DTU 40.35 et répond aux exigences techniques pour les sorties de toitures rondes sur bac acier.
Dimensions principales :
- Diamètre de conduit : 0 à 146 mm (1/4” à 5 3/4”)
- Largeur de base : 203 mm
Avantages :
- Étanchéité totale assurée
- Adaptabilité à plusieurs types de conduits et profils de bac acier
- Résistance aux vibrations et mouvements des tuyaux liés à la dilatation
- Résistance thermique et mécanique élevée
Ce manchon est un élément essentiel pour garantir l’étanchéité et la durabilité des sorties de toiture rondes sur bac acier.
- matériau : manchon EPDM, base en aluminium
- résistance aux hautes températures en continu : +100°C
- résistance aux hautes températures par intermittence : +135°C
- résistance aux basses températures : -55°C
- résistance à l’étirement : 10 Mpa
- résistance à la compression : 25%
- résistance à l’ozone : 70 heures à 500 pphm
- adapté aux conduits ronds jusqu’à Ø146 mm
- largeur de la base en aluminium (dimension « A ») : 203 mm
- référence fournisseur : MF-146
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les critères essentiels pour choisir un manchon d’étanchéité pour sorties de toiture rondes sur bac acier ?
Le manchon doit être adapté au diamètre du conduit rond, avec une ouverture inférieure de 20% à 30% par rapport au diamètre du tuyau. Il doit être en EPDM avec une base en aluminium pour garantir résistance aux températures de -55°C à +135°C, ainsi qu’aux vibrations et dilatations des tuyaux. La pose nécessite des vis spécifiques ZAMATOP-CR Ø6,3x22 mm avec un espacement minimum de 40 mm.
Comment le manchon Master Flash®Ø146 assure-t-il l’étanchéité sur différents profils de bacs acier ?
Grâce à sa base en aluminium et sa matière EPDM flexible, le manchon s’adapte aux irrégularités et profils variés des bacs acier. Il garantit une étanchéité totale en absorbant les mouvements et vibrations des tuyaux causés par la dilatation, ce qui assure une installation durable.
Quelles sont les limites de température supportées par ce manchon d’étanchéité ?
Le manchon supporte des températures continues jusqu’à +100°C et des pics intermittents jusqu’à +135°C. Il résiste également aux basses températures jusqu’à -55°C, ce qui le rend adapté à une large plage climatique.
Quels sont les éléments techniques clés à respecter lors de la pose du manchon MF-146 ?
Il faut utiliser 16 vis ZAMATOP-CR Ø6,3x22 mm en respectant un espacement minimum de 40 mm. La largeur d’écoulement des eaux doit être au minimum de 3 cm sur la tôle d’acier nervurée, et la pose en diamant est recommandée pour une meilleure efficacité. Un produit d’étanchéité doit être appliqué entre la base du manchon et le toit.
Quelle est la résistance mécanique du manchon Master Flash®Ø146 ?
Le manchon présente une résistance à l’étirement de 10 MPa (1450 psi) et une résistance à la compression de 25%. Sa résistance à l’ozone a été testée à 70 heures à 500 pphm, assurant une bonne durabilité face aux agressions extérieures.
