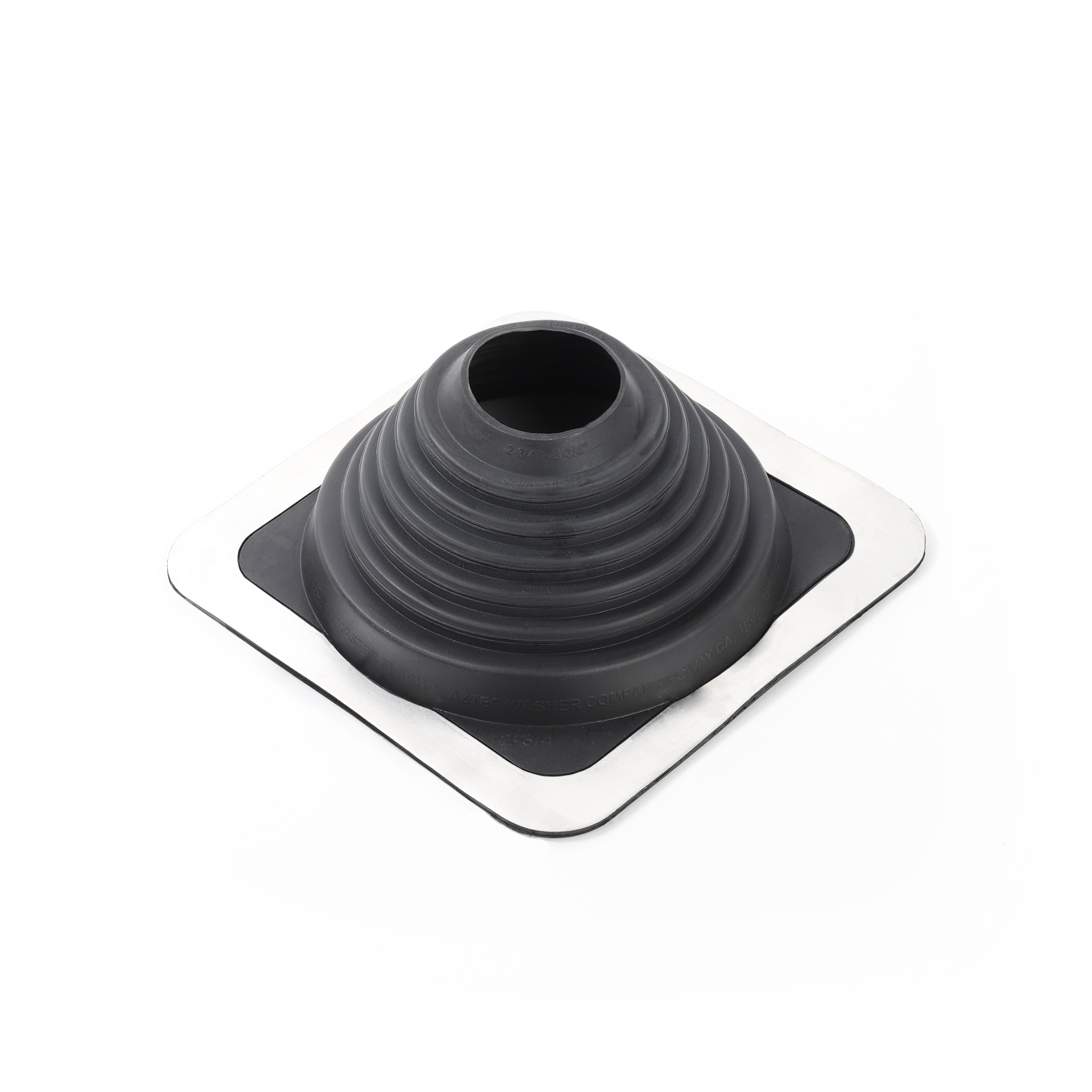

Manchon EPDM Master Flash®Ø177 - SCELL-IT - MF-177

Le manchon EPDM Master Flash® Ø177 de la marque SCELL-IT (référence MF-177) est conçu pour assurer l’étanchéité des sorties de toiture rondes sur des bacs acier. Ce produit est fabriqué avec une base en aluminium et un manchon en EPDM, un matériau particulièrement adapté à des applications nécessitant une grande résistance aux conditions climatiques extrêmes. Il offre une excellente performance en matière de résistance aux hautes températures, pouvant supporter jusqu'à +100°C en continu et jusqu'à +135°C par intermittence, tout en étant capable de résister à des températures très basses, jusqu’à -55°C.

Le manchon présente également des caractéristiques de résistance mécanique remarquables, avec une résistance à l’étirement de 10 MPa (1450 psi) et une résistance à la compression de 25%. Son aptitude à résister à l’ozone est prouvée par une durée de 70 heures à une concentration de 500 pphm, ce qui garantit une longévité accrue même dans des environnements agressifs.

En termes de performance, ce manchon permet une étanchéité totale des sorties de toiture et s’adapte parfaitement à plusieurs types de conduits ainsi qu’à tous les profils de bacs aciers. Sa conception permet une grande flexibilité, offrant une adaptation efficace aux vibrations et aux mouvements des tuyaux causés par la dilatation thermique, assurant ainsi une étanchéité durable dans le temps. Le diamètre du manchon est de 177 mm, ce qui permet une installation facile et fiable sur les conduits et les sorties de toiture.

Diamètre : 177 mm

Le manchon EPDM Master Flash® Ø177 de la marque SCELL-IT (référence MF-177) est un manchon d’étanchéité conçu pour les sorties de toiture rondes sur bacs acier. Il est destiné à assurer une étanchéité totale des conduits ronds jusqu’à un diamètre maximal de 254 mm.

Ce manchon est composé d’un manchon en EPDM et d’une base en aluminium, matériaux choisis pour leur résistance aux conditions climatiques extrêmes. Il supporte des températures en continu jusqu’à +100°C et par intermittence jusqu’à +135°C, ainsi que des températures basses jusqu’à -55°C. Sa résistance mécanique est notable avec une résistance à l’étirement de 10 MPa (1450 psi) et une résistance à la compression de 25%. Il présente également une bonne résistance à l’ozone, testée à 70 heures à 500 pphm, garantissant une durabilité accrue dans des environnements agressifs.

Le manchon s’adapte parfaitement à plusieurs types de conduits ainsi qu’à tous les profils de bacs acier. Sa conception flexible permet de compenser les vibrations et les mouvements des tuyaux causés par la dilatation thermique, assurant ainsi une étanchéité durable.

Caractéristiques techniques :
- Diamètre du manchon : 177 mm
- Conduit compatible : de 69 mm à 177 mm (2 3/4” - 7”)
- Largeur d’écoulement des eaux minimale sur la tôle d’acier nervurée : 3 cm minimum

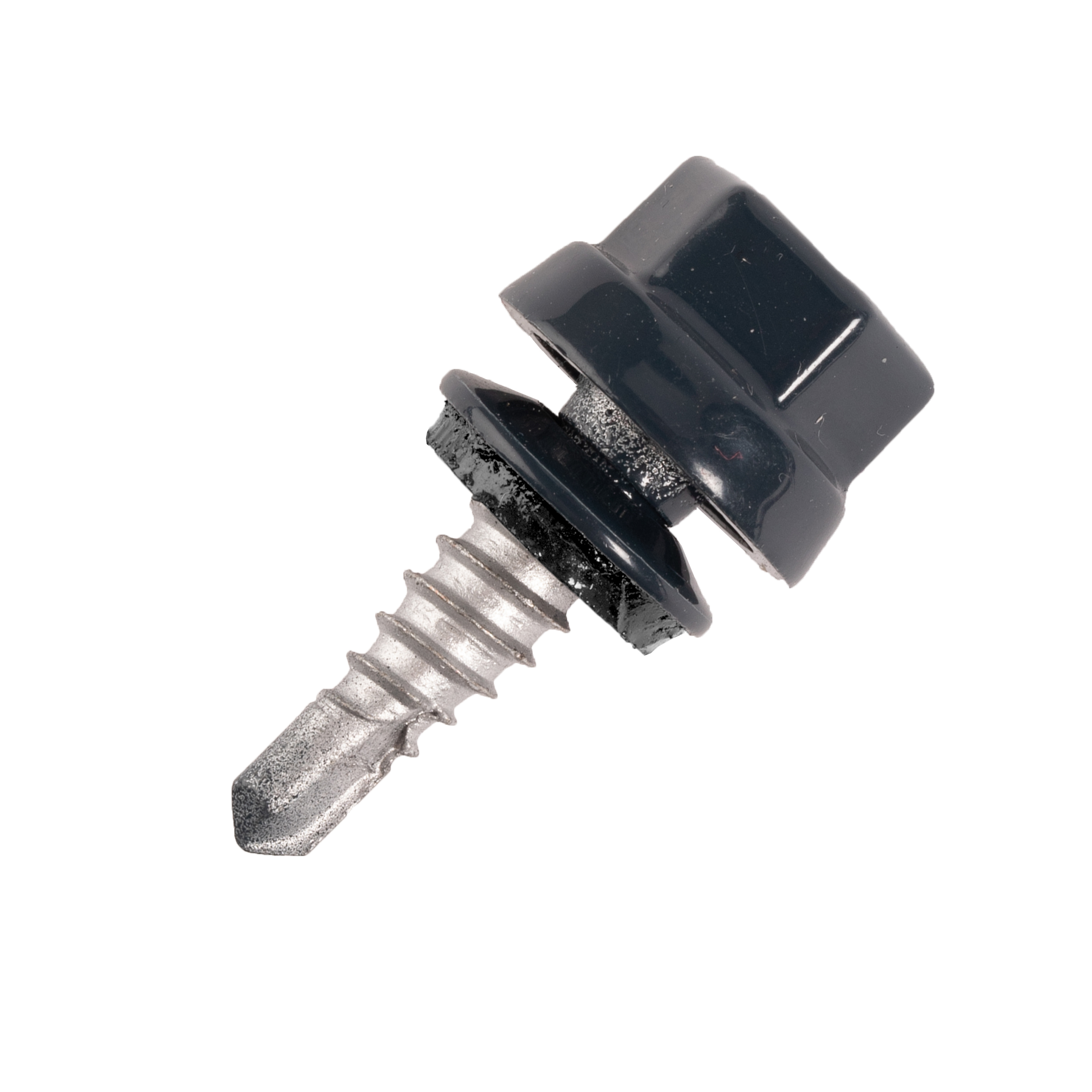

- Nombre de vis recommandées pour fixation : 16 vis ZAMATOP-CR Ø6.3x22, espacées d’au moins 40 mm

Mise en œuvre :

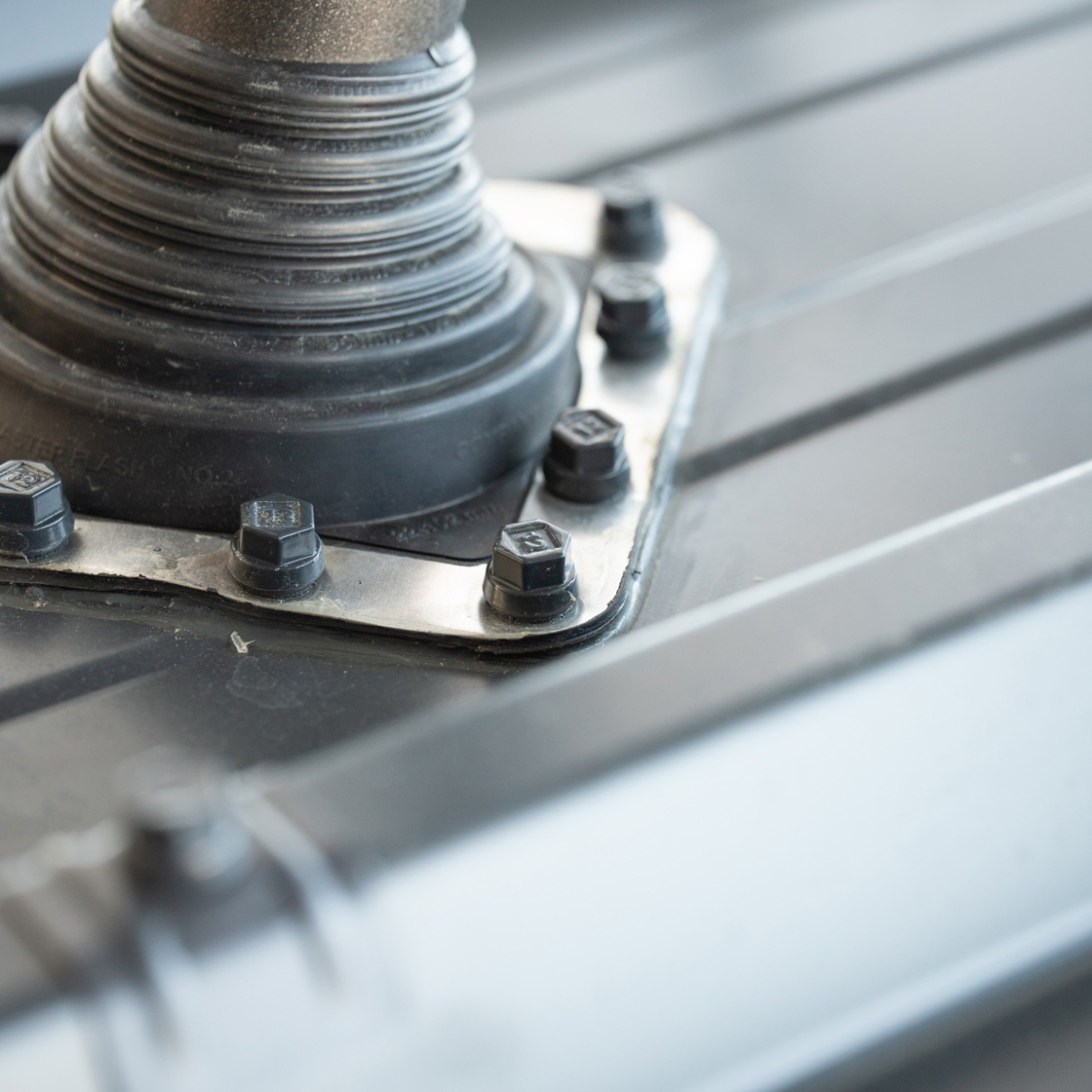

- Le manchon doit être posé sur la sortie de toiture ronde en bac acier, en choisissant la taille adaptée au diamètre du conduit.
- Il est conseillé d’utiliser des vis ZAMATOP-CR Ø6.3x22 et du silicone pour assurer la fixation et l’étanchéité.

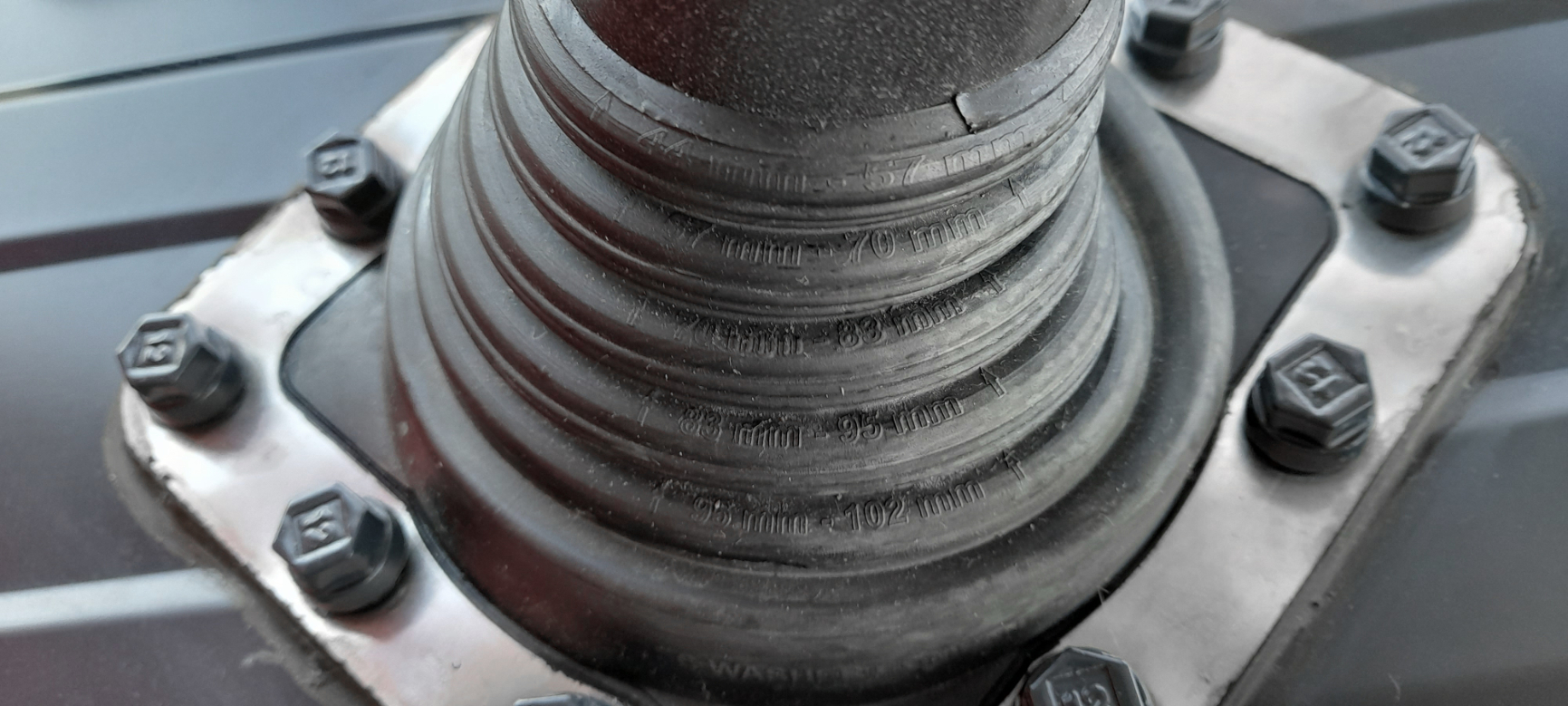

- La pose doit respecter un espacement minimum de 40 mm entre chaque vis.
- La pose recommandée est en « diamant » pour une meilleure efficacité.
- Si nécessaire, l’ouverture du manchon peut être réduite de 20% par rapport au diamètre du tuyau pour un ajustement optimal.
- Le manchon doit être glissé jusqu’à la base du conduit, avec éventuellement de la graisse pour faciliter l’installation.

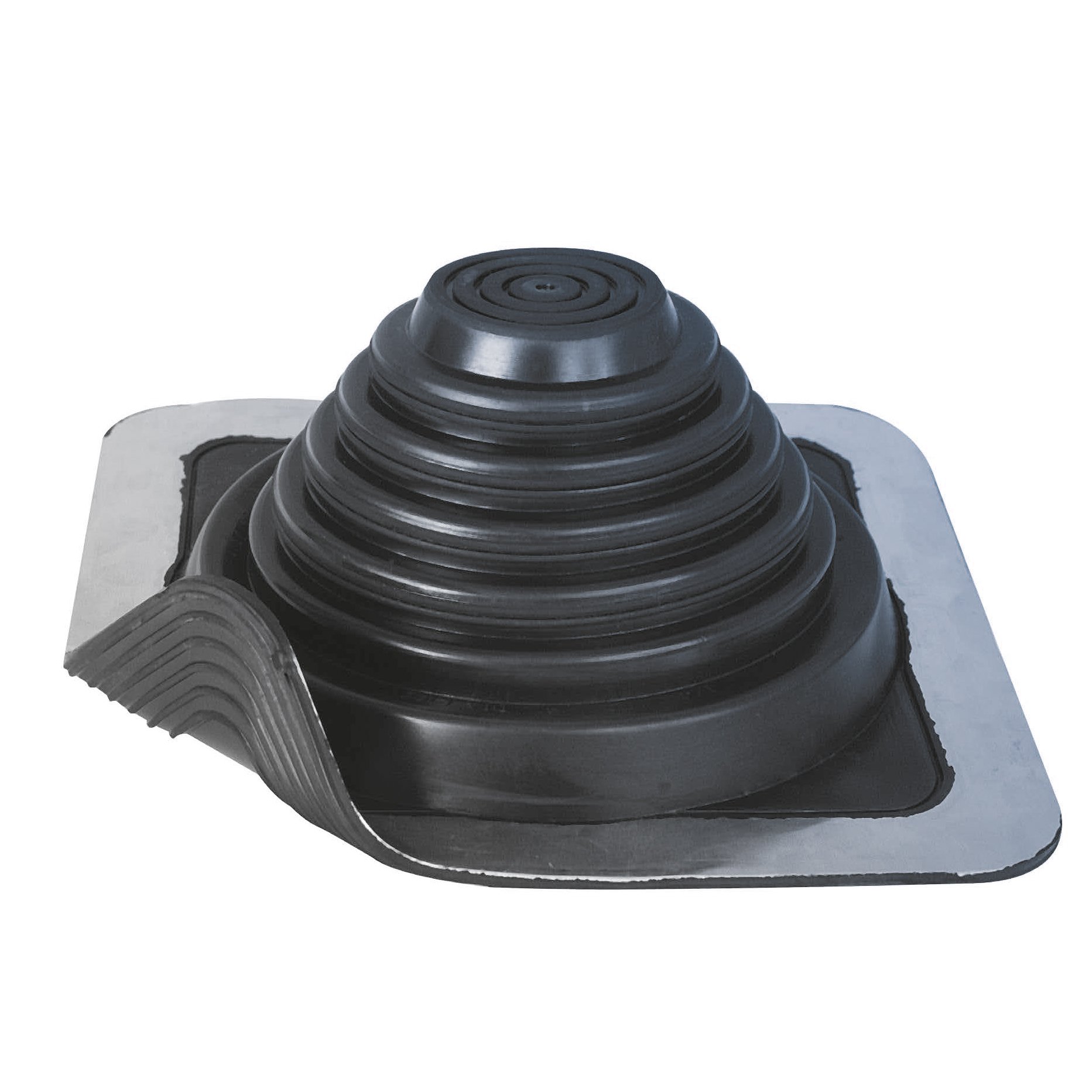

- Il faut former le manchon pour qu’il s’adapte aux profils ou irrégularités du toit, puis marquer le contour avant fixation.
- Un produit d’étanchéité doit être appliqué entre la base du manchon et le toit.

Avantages :
- Étanchéité totale des sorties de toiture.
- Adaptabilité à plusieurs types de conduits et à tous les profils de bacs acier.
- Résistance aux vibrations et mouvements des tuyaux dus à la dilatation thermique.
- Grande durabilité grâce à la résistance aux conditions climatiques extrêmes et à l’ozone.

Normes :
- Conforme au DTU 40.35.

Conditionnement, stockage et conservation :
- Non spécifiés dans le document.

Le manchon EPDM Master Flash® Ø177 est une solution fiable et performante pour garantir l’étanchéité des sorties de toiture rondes sur bacs acier, alliant résistance, flexibilité et facilité de pose.
