Manchon EPDM Master Flash Ø209 - SCELL-IT - MF-209
Référence : S344MF209
Découvrez Manchon EPDM Master Flash Ø209 - SCELL-IT - MF-209 disponible à l'achat
- Produit incontournable pour les conduits ronds
- Disponible en plusieurs dimensions de 25mm à 1000mm
- Assure une étanchéité optimale
- Facile à installer et polyvalent
- Idéal pour diverses applications en plomberie
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

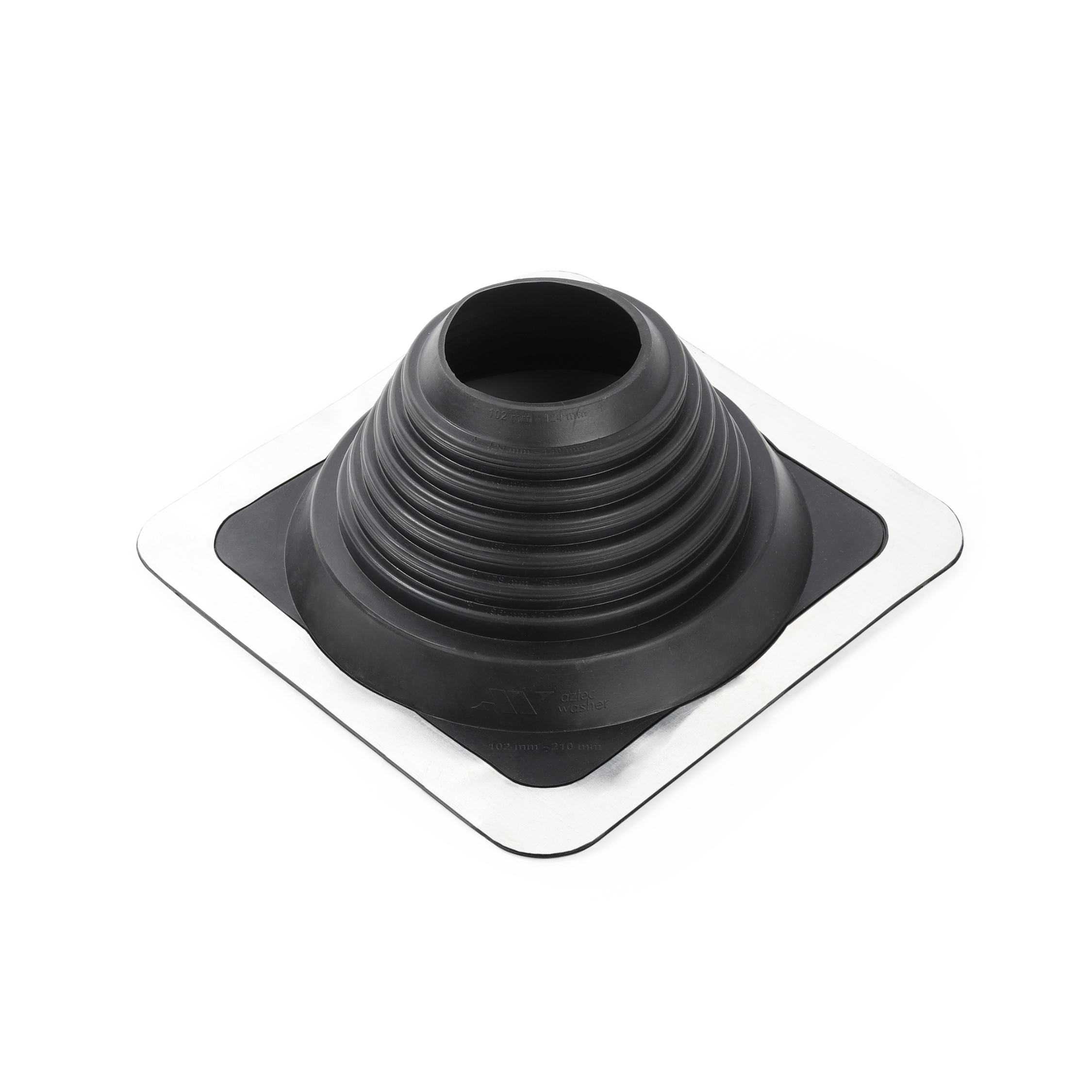

Le Manchon EPDM Master Flash Ø209 de la marque SCELL-IT est un manchon d’étanchéité conçu spécialement pour les sorties de toiture rondes sur bacs acier.
Ce manchon assure une étanchéité optimale des conduits ronds jusqu’à un diamètre maximal de 254 mm.
Il est fabriqué en EPDM avec une base en aluminium, garantissant une grande résistance aux conditions climatiques et mécaniques.
Le produit supporte des températures élevées en continu jusqu’à +100°C et par intermittence jusqu’à +135°C.
Il résiste également aux basses températures jusqu’à -55°C.
Sa résistance à l’étirement est de 10 MPa (1450 psi) et il supporte une compression de 25%.
Le manchon est testé pour une résistance à l’ozone de 70 heures à 500 pphm.
Le Master Flash s’adapte parfaitement à différents types de conduits et à tous les profils de bacs acier.
Il est conçu pour supporter les vibrations et mouvements des tuyaux liés à la dilatation thermique.
Concernant les dimensions, le modèle MF-209 couvre un diamètre de conduit compris entre 101 mm et 209 mm avec une base de 279 mm.

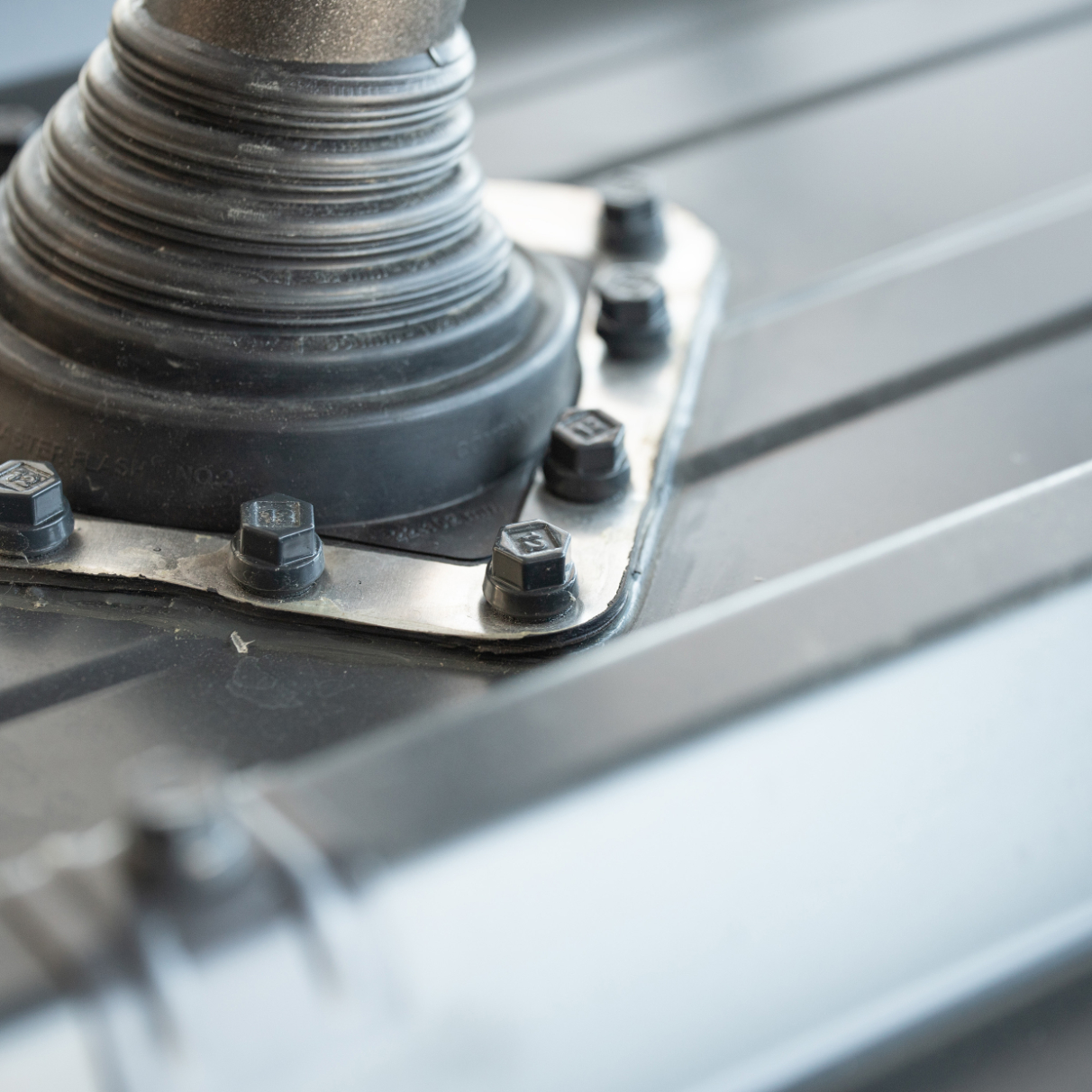

La pose du manchon se fait en sortie de toiture ronde sur bac acier.

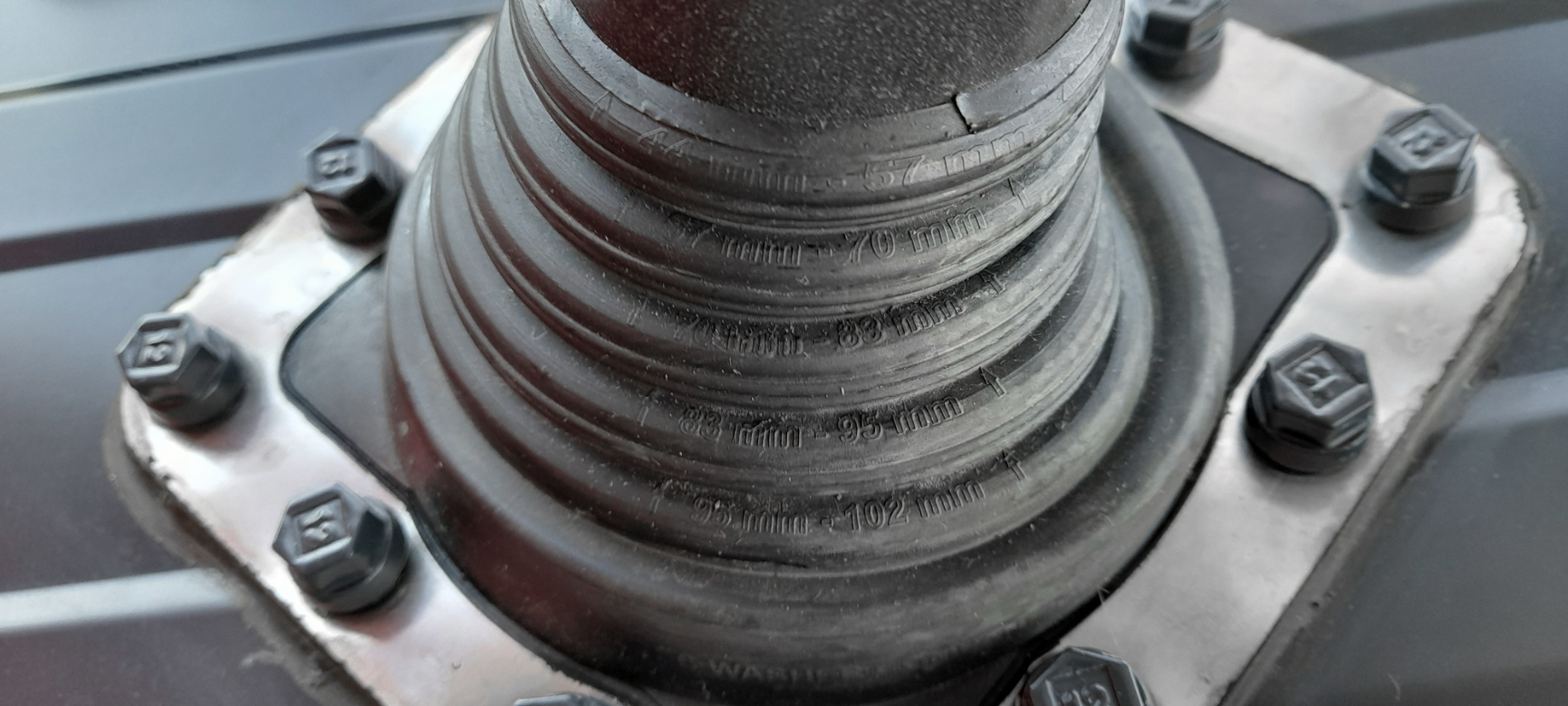

Il doit être fixé avec 20 vis ZAMATOP-CR Ø6,3x22 mm, espacées d’au moins 40 mm.
Une seule nervure doit être recouverte au maximum.
La largeur d’écoulement des eaux sur la tôle d’acier doit être d’au minimum 3 cm.
La pose en diamant est recommandée pour une meilleure efficacité.
Pour l’installation, il est conseillé de choisir un manchon dont l’ouverture est inférieure de 20 à 30 % au diamètre du conduit.
Si nécessaire, l’ouverture peut être réduite de 20 % par rapport au diamètre du tuyau.
Le manchon doit être glissé jusqu’à la base du conduit en utilisant de la graisse pour faciliter la mise en place.

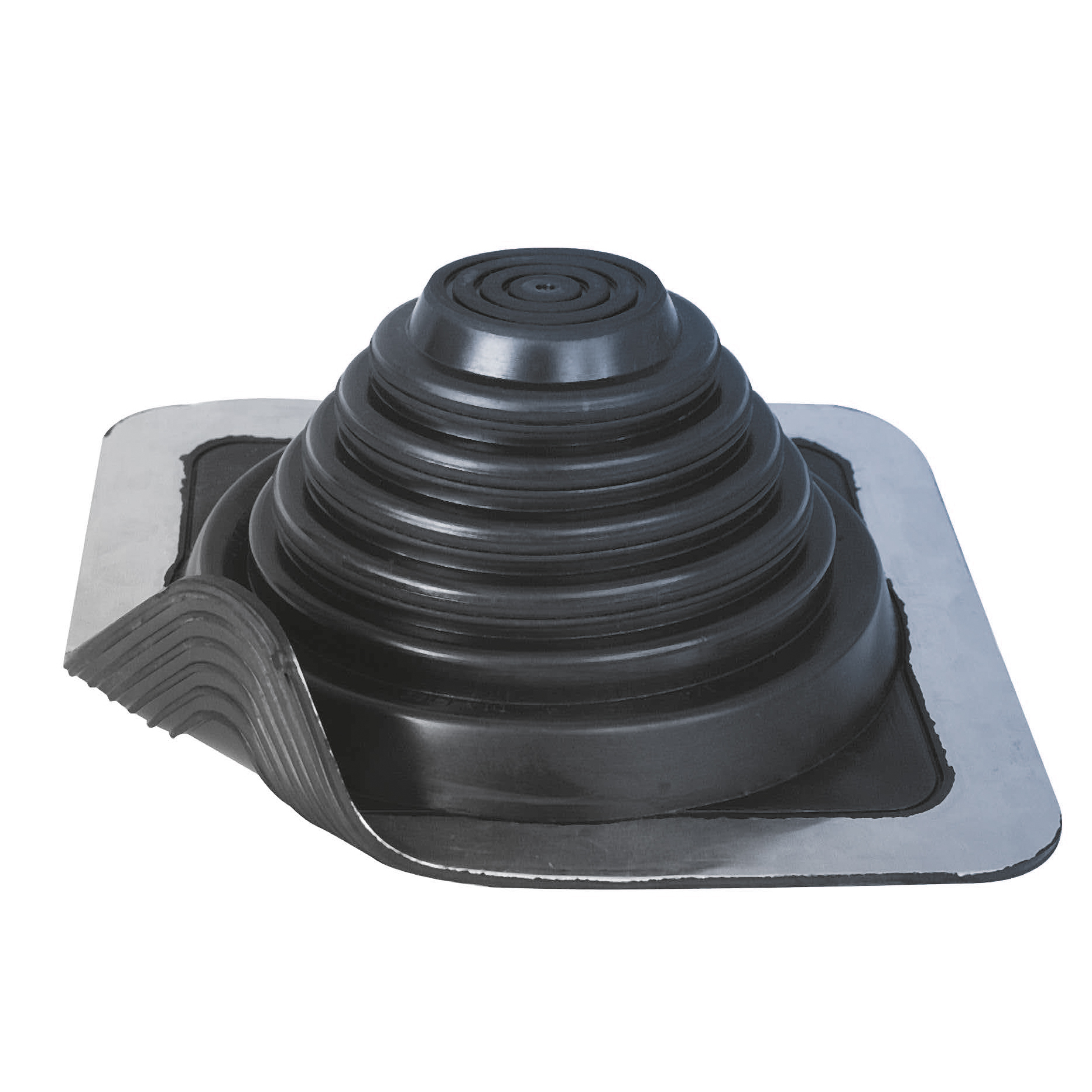

Ensuite, il faut former le manchon pour qu’il épouse les profils ou irrégularités du toit, appliquer un produit d’étanchéité entre la base du manchon et le toit, puis fixer avec les vis.
Ce manchon est un produit incontournable pour les conduits ronds, disponible en plusieurs dimensions allant de 25 mm jusqu’à 1000 mm, ce qui le rend polyvalent et adapté à diverses applications en plomberie.
Il est facile à installer et garantit une étanchéité totale des sorties de toiture.
Le manchon est fabriqué en EPDM, avec une base en aluminium, garantissant une excellente résistance aux conditions extrêmes : il supporte des températures continues jusqu’à +100°C, des pics intermittents jusqu’à +135°C, ainsi que des températures basses jusqu’à -55°C. Il présente également une résistance à l’étirement de 10 MPa, une résistance à la compression de 25%, et une bonne tenue à l’ozone (70 heures à 500 pphm).
Ce produit offre plusieurs avantages fonctionnels :
- Il assure une étanchéité totale des sorties de toiture.
- Il s’adapte parfaitement à différents types de conduits et à tous les profils de bacs acier.
- Il absorbe efficacement les vibrations et les mouvements des tuyaux dus à la dilatation thermique.
Les dimensions spécifiques pour le modèle MF-209 sont les suivantes : il convient à des conduits dont le diamètre varie de 101 mm à 209 mm, avec une largeur de base (A) de 279 mm.
La pose du manchon doit respecter certaines recommandations pour garantir son efficacité :
- Choisir un manchon avec une ouverture inférieure de 20% à 30% par rapport au diamètre du conduit.
- Utiliser 20 vis ZAMATOP-CR Ø6,3x22 mm, espacées d’au moins 40 mm.
- Appliquer un produit d’étanchéité entre la base du manchon et le toit.
- Installer le manchon en veillant à ce qu’une seule nervure soit recouverte au maximum.
- La largeur d’écoulement des eaux sur la tôle d’acier nervurée autour du manchon doit être d’au moins 3 cm.
- La pose en « diamant » est recommandée pour une meilleure efficacité.
Le manchon Master Flash Ø209 est ainsi un produit robuste et polyvalent, garantissant une étanchéité fiable des sorties de toiture rondes sur bac acier tout en s’adaptant aux contraintes mécaniques et thermiques rencontrées.
- marque : SCELL-IT
- référence fournisseur : MF-209
- manchon d’étanchéité pour sorties de toiture rondes sur bac acier
- conduit rond jusqu’à Ø254 mm
- matière : manchon EPDM, base en aluminium
- résistance aux hautes températures en continu : +100°C
- résistance aux hautes températures par intermittence : +135°C
- résistance aux basses températures : -55°C
- résistance à l’étirement : 10 MPa (1450 psi)
- résistance à la compression : 25%
- résistance à l’ozone : 70 heures à 500 pphm
- diamètre conduit couvert : 101 mm à 209 mm
- dimension base : 279 mm
- fixation avec 20 vis ZAMATOP-CR Ø6,3x22 mm espacées d’au moins 40 mm
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les plages de diamètres compatibles avec le Manchon EPDM Master Flash®Ø209 ?
Ce manchon est conçu pour des conduits ronds dont le diamètre varie de 101 mm à 209 mm (4” à 8 1/4”). Sa base en aluminium mesure 279 mm de largeur. Il convient donc pour des sorties de toiture rondes sur bac acier dans cette plage dimensionnelle.
Quelles sont les caractéristiques techniques du matériau utilisé pour ce manchon d’étanchéité ?
Le manchon est fabriqué en EPDM avec une base en aluminium. Il résiste en continu à des températures jusqu’à +100°C et en pics intermittents jusqu’à +135°C. Il supporte également des températures basses jusqu’à -55°C, une pression de compression de 25%, une résistance à l’étirement de 10 MPa, et une résistance à l’ozone pendant 70 heures à 500 pphm.
Comment assurer une fixation correcte du manchon sur la toiture ?
Le manchon doit être fixé avec 20 vis ZAMATOP-CR Ø6,3x22, en respectant un espacement minimum de 40 mm entre chaque vis. Il est recommandé d’appliquer un produit d’étanchéité entre la base du manchon et le toit, et de poser le manchon en « diamant » pour optimiser l’étanchéité.
Comment choisir la taille du manchon par rapport au diamètre du conduit ?
Il est conseillé de sélectionner un manchon avec une ouverture inférieure d’au moins 20 % à 30 % par rapport au diamètre du conduit. Si nécessaire, il faut réduire l’ouverture du manchon pour assurer un ajustement optimal et une étanchéité efficace.
Quels sont les avantages spécifiques de ce manchon pour les sorties de toiture sur bac acier ?
Ce manchon assure une étanchéité totale des sorties de toiture, s’adapte à plusieurs types de conduits et à tous les profils de bacs acier. Il supporte les vibrations et les mouvements des tuyaux causés par la dilatation, garantissant ainsi une installation durable et fiable.
