Manille lyre AFNOR D.33 mm galva CMU 5000 kg LEVAC 5260IG
Découvrez Manille lyre AFNOR D.33 mm galva CMU 5000 kg LEVAC 5260IG disponible à l'achat
- Capacité maximale de 5000 kg pour levage sécurisé
- Acier estampé galvanisé à chaud pour résistance accrue
- Conforme à la norme AFNOR J-33 344 pour compatibilité
- Coefficient de sécurité élevé de 1/5 pour fiabilité
- Dimensions optimisées avec un diamètre de 33 mm
PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !
Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
- matière dominante : acier estampé
- diamètre (mm) : 33
- cmu (kg) : 5000
- traitement : galvanisé à chaud
- coefficient de sécurité : 1/5
- hauteur (h) : 102 mm
- diamètre du trou (d et c) : 33 mm
- largeur intérieure (e) : 50 mm
- largeur extérieure (d) : 72 mm
- poids : 4,25 kg
Description

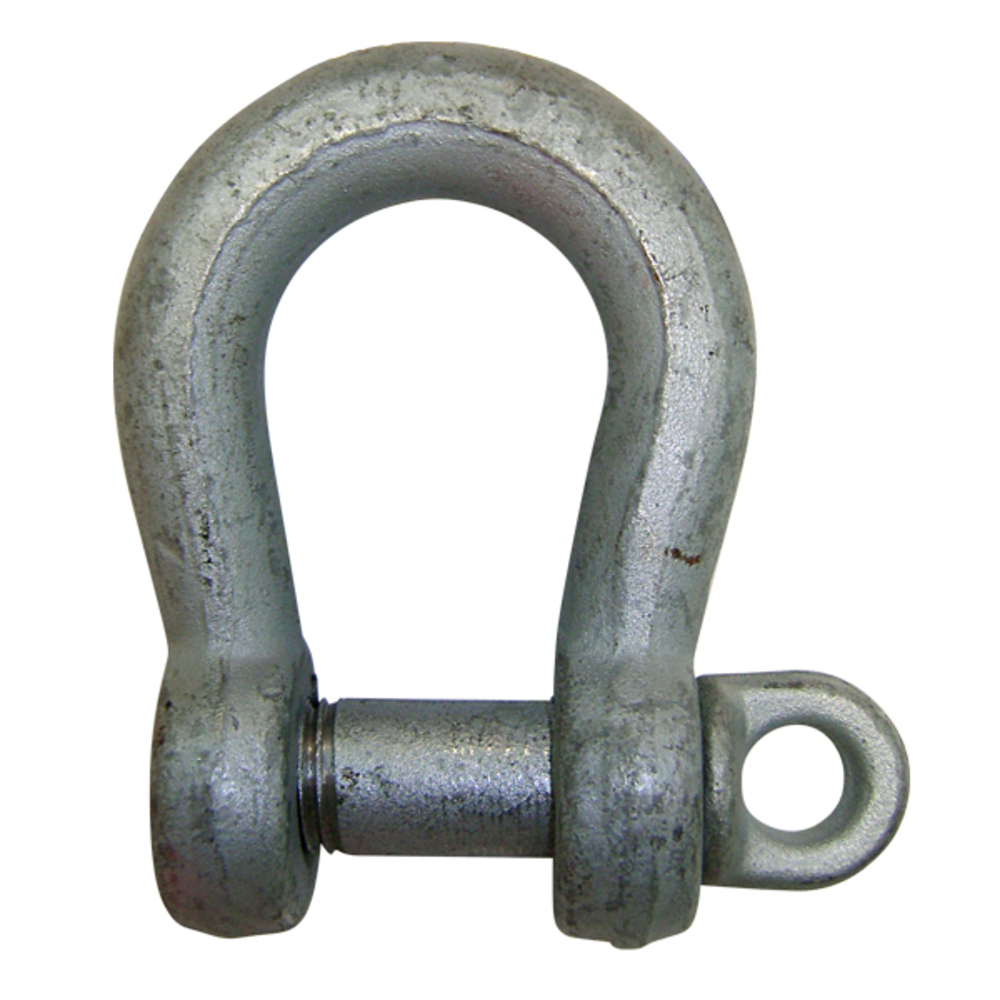

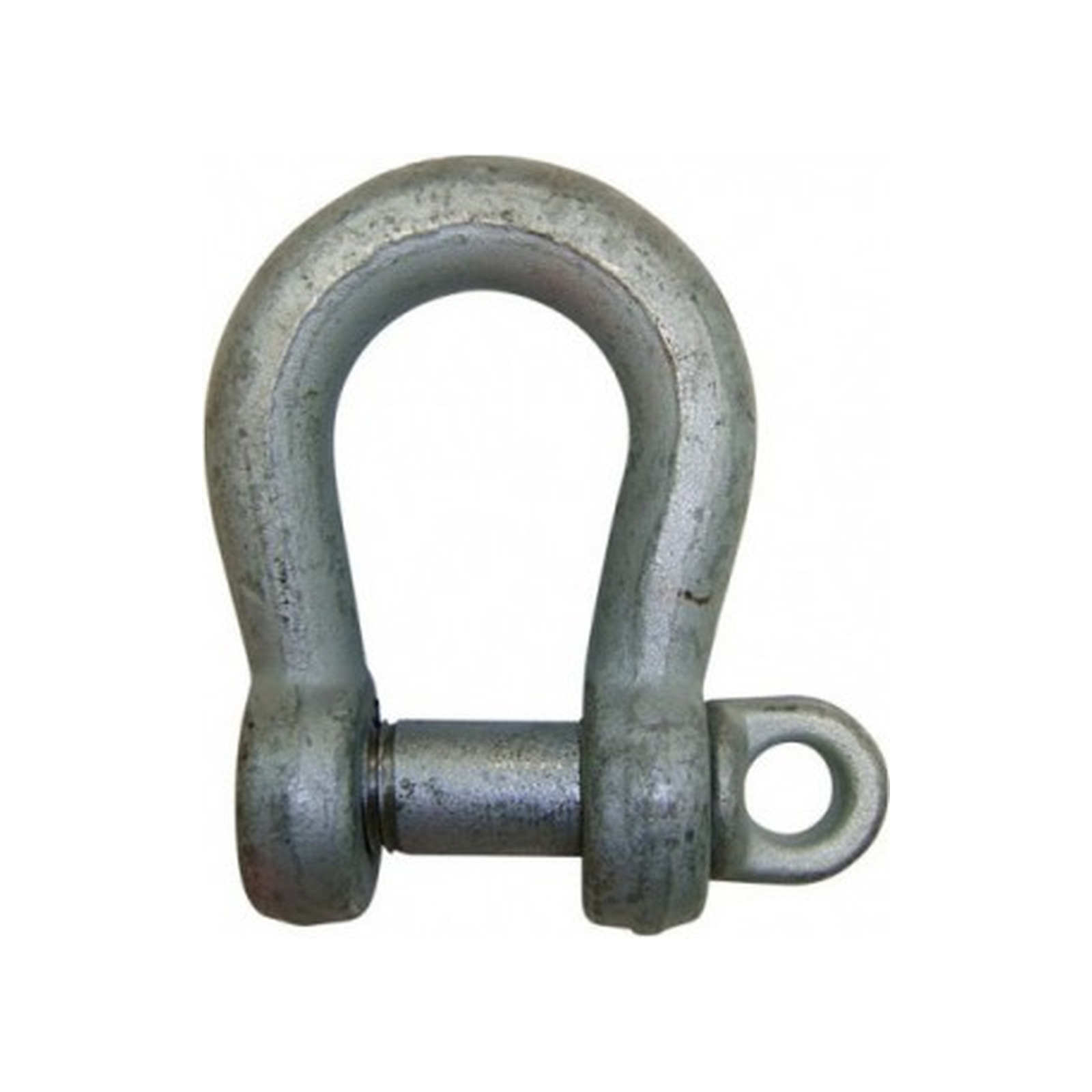

La manille lyre AFNOR J-33 344, référence 5260IG, est fabriquée en acier estampé.
Elle présente un diamètre de 33 mm et une capacité maximale d’utilisation (CMU) de 5000 kg.
Le matériau dominant est l’acier estampé, avec un traitement spécifique selon le diamètre : pour les diamètres de 8 à 16 mm, l’acier est zingué, tandis que pour les diamètres de 18 à 48 mm, il s’agit d’un acier galvanisé à chaud.
Le coefficient de sécurité est de 1/5, garantissant une fiabilité élevée pour les opérations de levage.
Cette manille lyre est conforme à la norme AFNOR J-33 344, ce qui assure sa compatibilité avec les équipements de levage répondant à cette réglementation.
Sa conception permet une utilisation sécurisée dans des applications de levage nécessitant une résistance importante.
Les dimensions clés, selon la fiche technique et le tableau de la page 1 du document LEVAC, indiquent que pour un diamètre de 33 mm (code IG dans le tableau) :
- La charge maximale d’utilisation est de 5000 kg.
- La hauteur (H) est de 102 mm.
- Le diamètre du trou (d et C) est de 33 mm.
- La largeur intérieure (E) est de 50 mm.
- La largeur extérieure (D) est de 72 mm.
- Le poids de la manille est de 4,25 kg.
Cette manille est idéale pour des opérations de levage, arrimage et manutention où la robustesse et la sécurité sont primordiales.
Elle bénéficie d’un traitement galvanisé à chaud qui garantit une bonne résistance à la corrosion.
Elle doit être utilisée dans le respect des normes et recommandations en vigueur pour assurer une sécurité optimale.
FAQ : Questions / Réponses :
Quelle est la capacité maximale de levage de cette manille lyre ?
Cette manille lyre a une capacité maximale d’utilisation (CMU) de 5000 kg, ce qui correspond à la charge maximale qu’elle peut supporter en toute sécurité lors des opérations de levage.
Quels sont les matériaux et traitements utilisés pour cette manille lyre ?
Elle est fabriquée en acier estampé galvanisé à chaud, ce qui assure une bonne résistance à la corrosion et une durabilité adaptée aux environnements exigeants.
Quelles sont les dimensions clés de cette manille lyre et comment influencent-elles son usage ?
La manille présente un diamètre de 33 mm, une hauteur de 102 mm, une largeur intérieure de 50 mm et une largeur extérieure de 72 mm. Ces dimensions sont essentielles pour vérifier la compatibilité avec les équipements de levage et assurer une installation correcte.
Cette manille est-elle conforme à une norme spécifique ?
Oui, elle respecte la norme AFNOR J-33 344, garantissant sa compatibilité avec les équipements de levage conformes à cette réglementation et assurant un niveau de sécurité adapté.
Quel est le coefficient de sécurité de cette manille et que signifie-t-il ?
Le coefficient de sécurité est de 1/5, ce qui signifie que la manille est conçue pour supporter une charge cinq fois supérieure à la charge maximale d’utilisation indiquée, assurant ainsi une marge de sécurité importante lors des opérations.
