MANILLE LYRE H.R. CMU 120 T AXE BOULONNÉ GALVA LEVAC - 5211R
Référence : L0235211R
Découvrez MANILLE LYRE H.R. CMU 120 T AXE BOULONNÉ GALVA LEVAC - 5211R disponible à l'achat
- Capacité maximale de 120 tonnes
- Axe boulonné pour une fixation sécurisée
- Finition galvanisée résistante à la corrosion
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

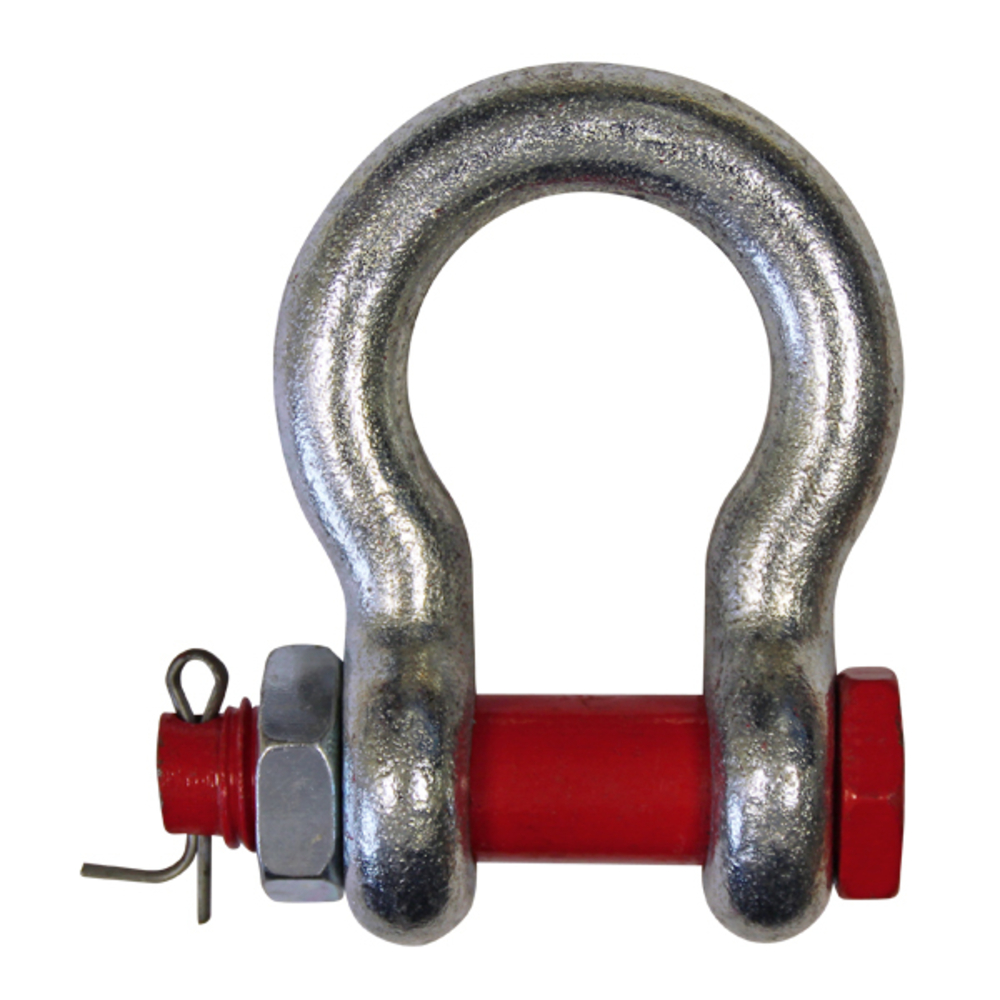

La manille lyre H.R. de la marque LEVAC, avec une capacité maximale d’utilisation (CMU) de 120 tonnes, est conçue pour des charges lourdes et des applications industrielles exigeantes. Son axe boulonné garantit une fixation sécurisée, tandis que sa finition galvanisée assure une excellente résistance à la corrosion, offrant durabilité et fiabilité dans des environnements difficiles.
Caractéristiques principales :
- Axe boulonné assurant une fixation sécurisée.
- Finition galvanisée pour une excellente résistance à la corrosion, adaptée aux environnements industriels difficiles.
- Conforme à la directive CE 2006/42/CE relative aux équipements de levage.
Dimensions et poids (exemples pour différentes capacités) :
- Pour une CMU de 120 tonnes :
- Largeur B : 90 mm
- Diamètre D : 381 mm
- Largeur E : 146 mm
- Diamètre M : 238 mm
- Diamètre axe d : 95 mm
- Poids : 110 kg
Fonctionnement et usages :
- Destinée à la manutention et au levage de charges très lourdes dans des contextes industriels et de construction.
- L'axe boulonné permet un montage et démontage facile tout en garantissant la sécurité de l'assemblage.
- La manille lyre est utilisée pour raccorder des éléments de levage, câbles, chaînes ou cordages.
Avantages :
- Haute résistance mécanique assurée par l'acier allié traité.
- Durabilité prolongée grâce à la galvanisation.
- Sécurité renforcée par le coefficient de sécurité 1/6.
- Large gamme de capacités, de 750 kg à 120 tonnes, permettant une adaptation précise aux besoins.
Recommandations d’utilisation :
- Respecter la capacité maximale d’utilisation (CMU) indiquée pour chaque modèle.
- Vérifier l’intégrité de la manille avant chaque usage.
- Utiliser dans le cadre des normes en vigueur pour les équipements de levage.
Conditionnement et stockage :
- Stocker dans un endroit sec pour préserver la galvanisation.
- Protéger des chocs et des déformations pouvant compromettre la sécurité.
Cette manille lyre haute résistance est un composant essentiel pour les opérations de levage sécurisées et efficaces dans les secteurs industriels exigeants.
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelle est la capacité maximale d’utilisation (CMU) de cette manille lyre ?
La manille lyre H.R. LEVAC 5211 avec axe boulonné supporte une charge maximale de 120 tonnes (120 000 kg). Cette capacité est clairement indiquée pour garantir une utilisation conforme et sécurisée.
Quels sont les matériaux et traitements garantissant la résistance de cette manille ?
Elle est fabriquée en acier allié traité haute résistance, avec un coefficient de sécurité de 1/6. Sa finition galvanisée offre une protection durable contre la corrosion, adaptée aux environnements industriels exigeants.
Comment l’axe boulonné contribue-t-il à la sécurité et à la facilité d’utilisation ?
L’axe boulonné assure une fixation fiable et sécurisée de la manille tout en permettant un montage et démontage aisés. Cette conception facilite l’inspection et le remplacement si nécessaire.
Quelles dimensions et poids faut-il considérer pour la manille 120 tonnes ?
Pour la CMU 120 t, les dimensions principales sont : largeur B = 90 mm, diamètre D = 381 mm, largeur E = 146 mm, diamètre M = 238 mm, diamètre axe d = 95 mm, avec un poids de 110 kg. Ces données sont essentielles pour vérifier la compatibilité avec les équipements de levage.
Quelles normes et directives régissent l’utilisation de cette manille ?
Cette manille est conforme à la directive CE 2006/42/CE relative aux équipements de levage, garantissant un niveau de sécurité adapté aux usages industriels et de manutention lourde.
