MASTIC RECHARGE 400ML SIKAHYFLEX-250 FAÇADE BEIGE - LOT DE 12 - SIKA - 462226

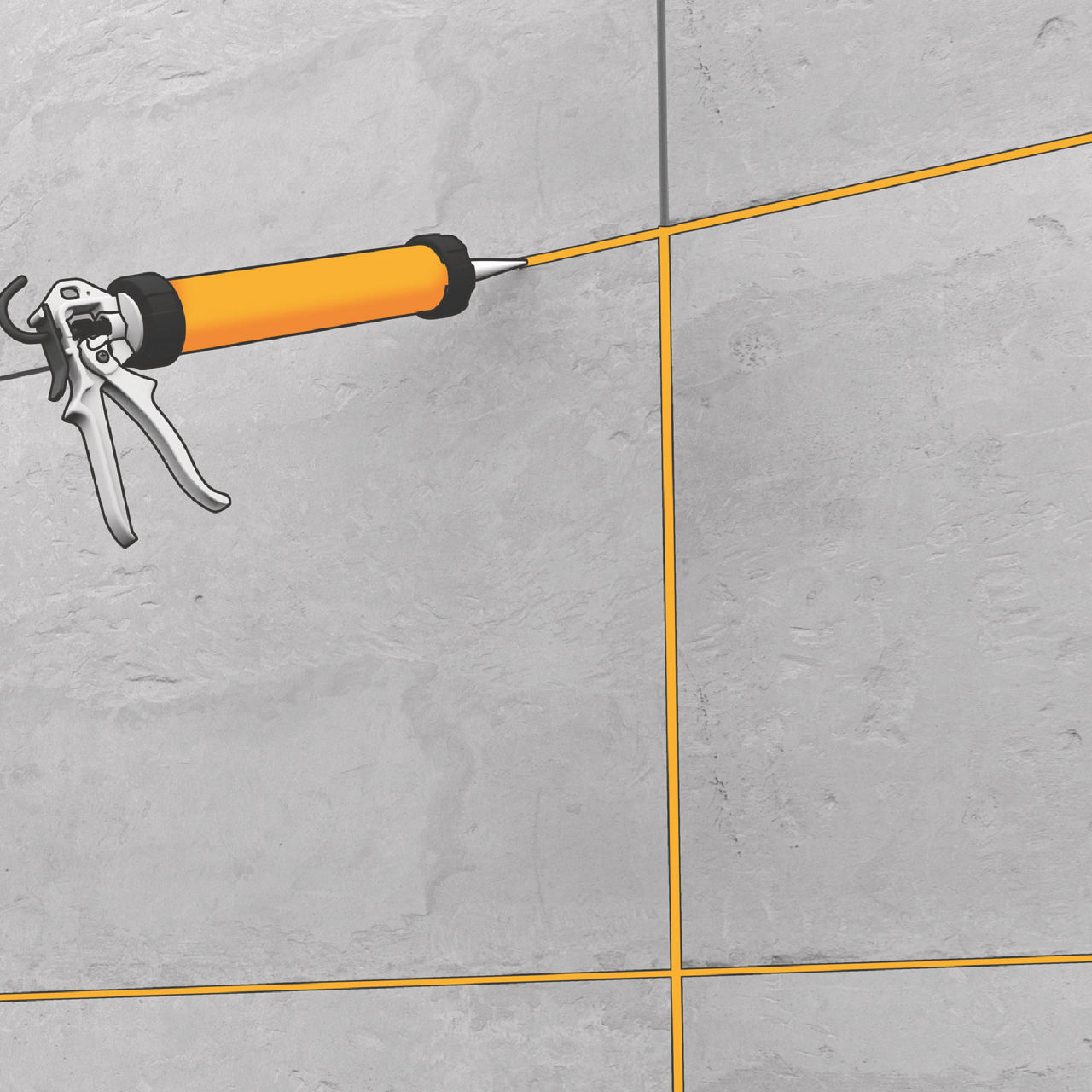

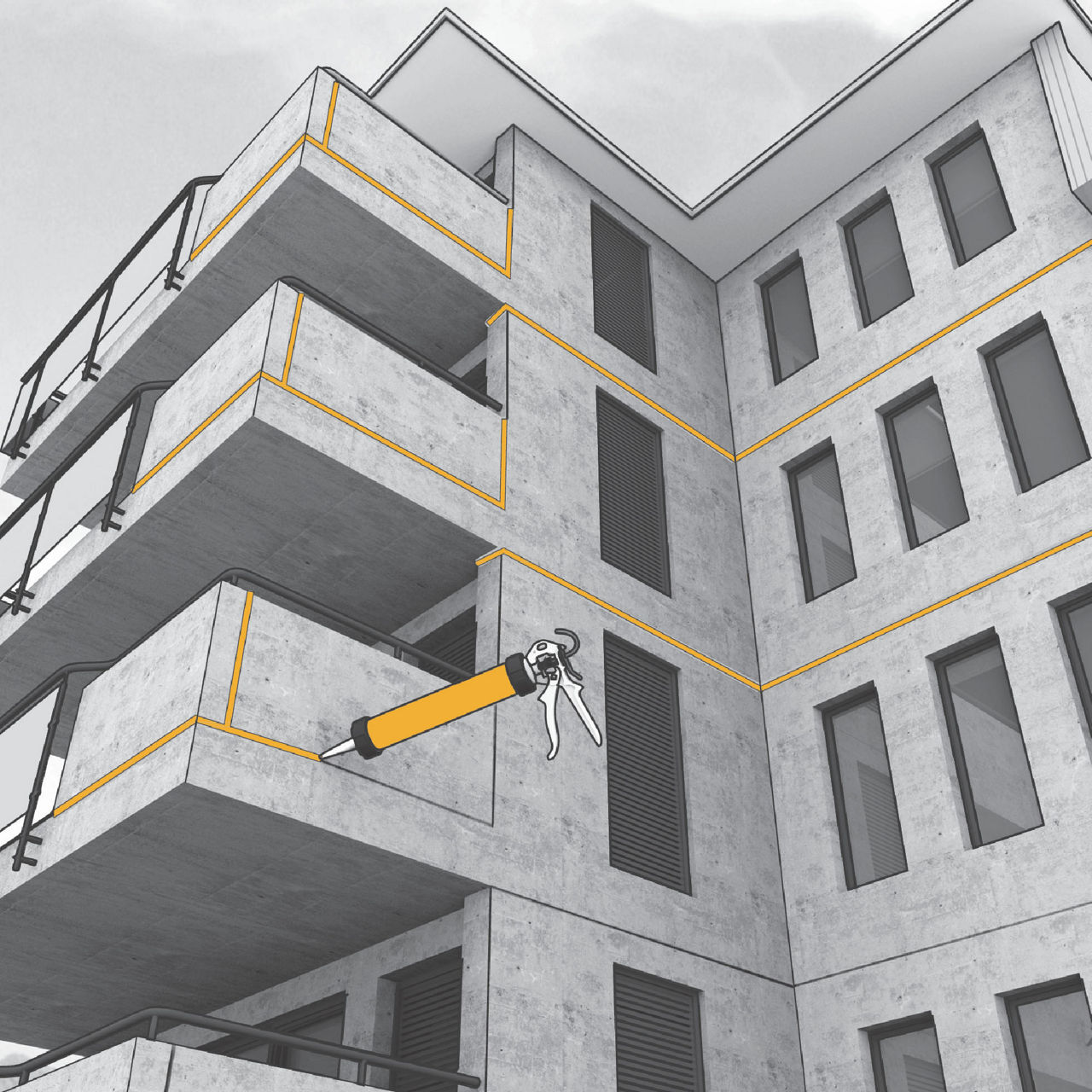

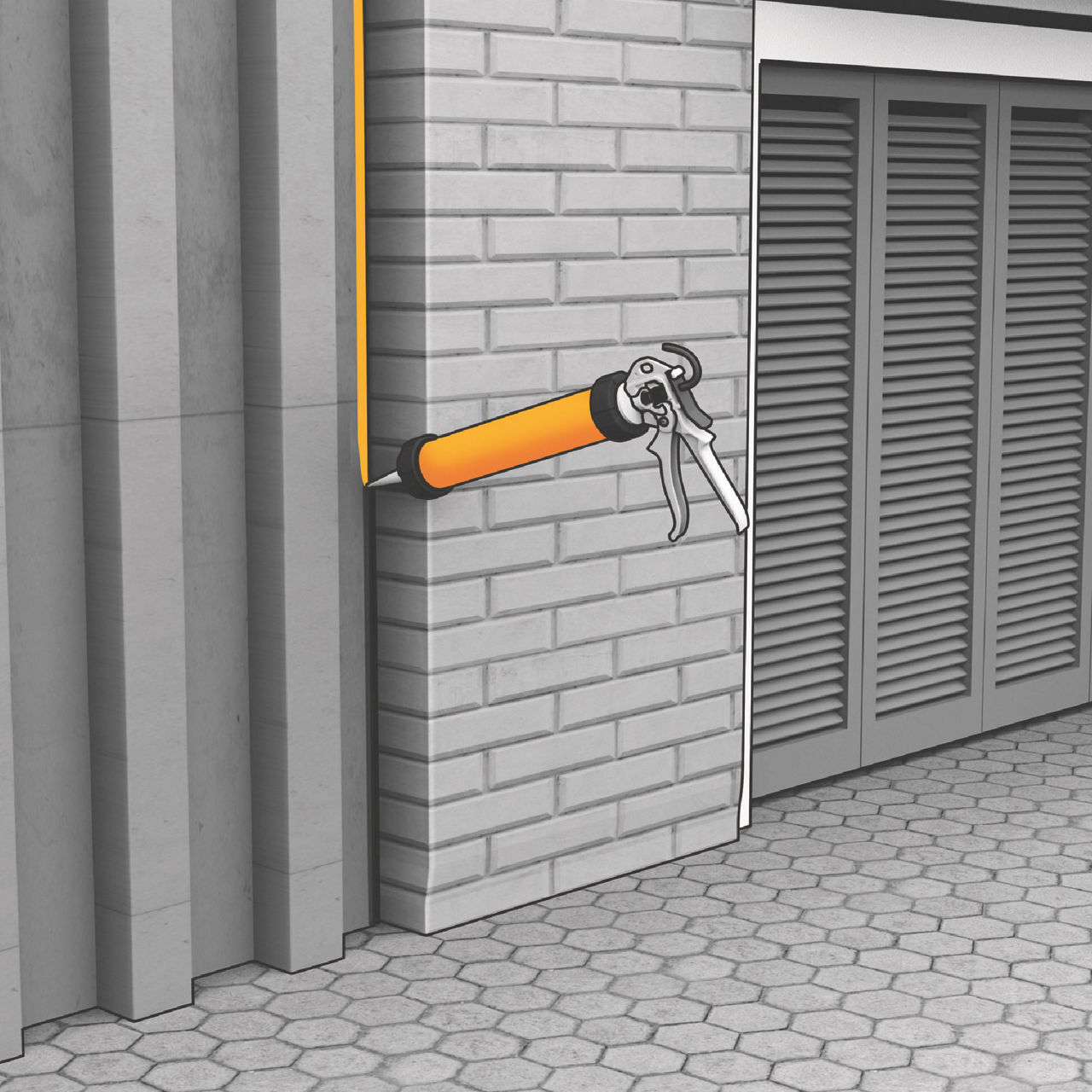

Le mastic SikaHyflex®-250 Façade s’utilise en calfeutrement élastique et étanchéité des joints de dilatation et de calfeutrement des façades en béton et maçonnerie. Il se met en œuvre en extrudant le produit dans un joint préparé, propre, sec, sain et exempt d’éléments non adhérents. Un fond de joint en mousse de polyéthylène à cellules fermées doit être placé dans le joint avant l’application. La mise en place se réalise à des températures comprises entre +5 °C et +40 °C, avec une température du support au moins 3 °C au-dessus du point de rosée. Le mastic polymérise sous l’effet de l’humidité ambiante, à une vitesse d’environ 3 mm par 24 heures, avec un temps de formation de peau d’environ 70 minutes à 23 °C et 50 % d’humidité relative. Après préparation du support et pose du fond de joint, le mastic est extrudé à l’aide d’un pistolet, pressé contre les lèvres du joint pour assurer l’adhérence et l’absence de bulles d’air, puis lissé avec un liquide de lissage compatible avant la formation de la peau. Le dimensionnement des joints doit respecter les normes DTU 44.1, avec une largeur de joint entre 10 mm et 40 mm et un ratio largeur/profondeur de 2:1. En cas de joints plus larges, un conseil technique est à consulter. Le produit ne doit pas être appliqué sur des supports bitumineux, caoutchouc naturel, EPDM, ni sur des matériaux contenant des huiles, plastifiants ou solvants. Il ne doit pas être utilisé pour des joints soumis à pression d’eau ou immersion permanente. En cas d’application sur pierre naturelle, un avis technique est recommandé. Le mastic peut être peint avec la plupart des peintures courantes, sauf les peintures glycéro, après polymérisation complète. En cas de fonctionnement non conforme, il ne faut pas exposer le mastic non polymérisé à des produits contenant de l’alcool, car cela empêche la polymérisation. Le mastic offre une bonne adhérence sur béton, mortier, aluminium anodisé et autres supports après préparation adaptée. Il est utilisé dans le cadre de travaux d’étanchéité des joints de façade, notamment pour protéger contre les infiltrations d’eau.
