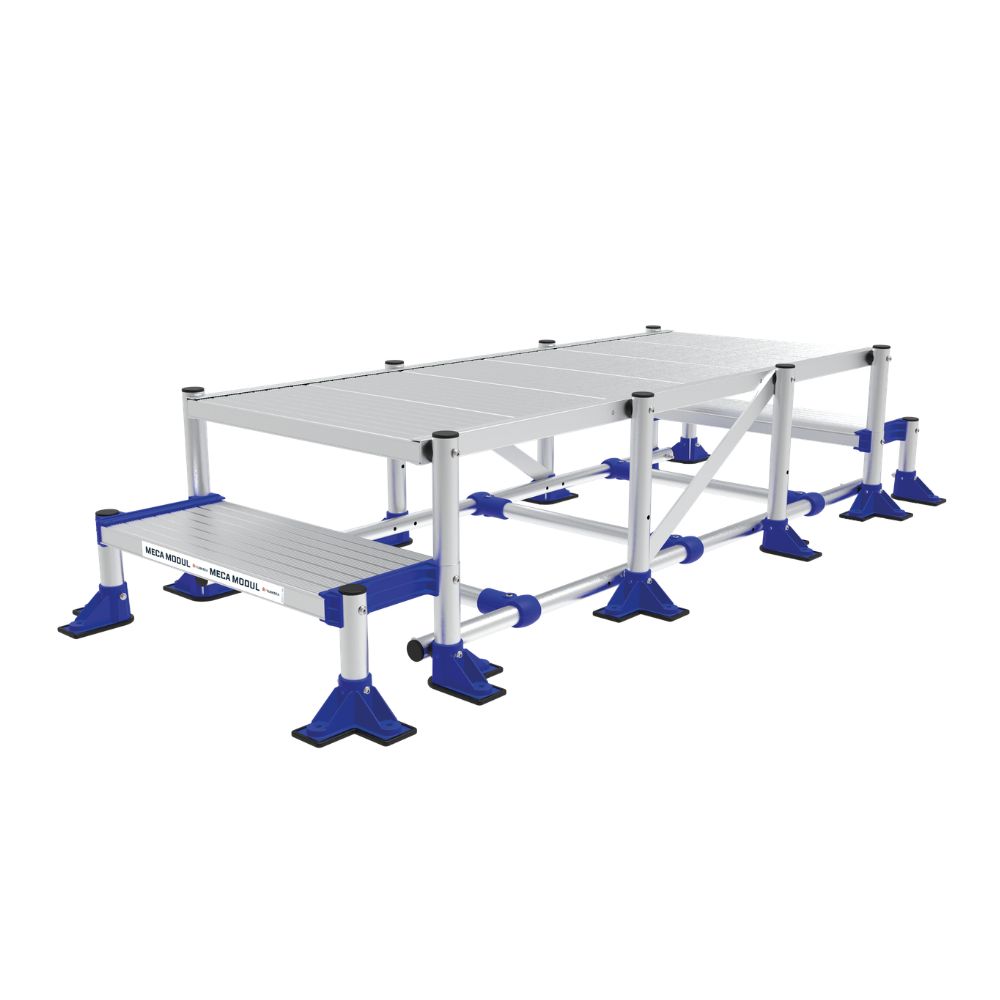

MECA MODUL Passerelle 2 marches Lg 2m - TUBESCA COMABI - 02380274
Référence : T02502380274
Découvrez MECA MODUL Passerelle 2 marches Lg 2m - TUBESCA COMABI - 02380274 disponible à l'achat
- Marches résistantes à la torsion, boulonnées pour la sécurité.
- Longueur de la plate-forme de 775 mm à 780 mm selon l'angle.
- Inclinaison à 45° avec sous-lisse "protège genou" intégrée.
- Garde-corps sur 2 côtés avec une hauteur de 1100 mm.
- Produit livré pré-monté avec notice de montage fournie.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.
Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).
2 mains courantes en série.
Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.
Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
2 traverses avec roues pivotantes avec frein.
Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.
Diamètres utilisés : Ø 125 mm et Ø 150 mm.
Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)
Description du produit :
- Marches résistantes à la torsion, boulonnées dans les rainures des limons.
- Longueur standard de la plate-forme : 775 mm pour une inclinaison de 45° ou 780 mm pour 60°.
- Possibilité d’ajouter des extensions de 50 mm jusqu’à 3000 mm.
- 2 mains courantes en série.
- Pour une inclinaison à 45°, une sous-lisse « protège genou » est intégrée.
- Plate-forme équipée d’un garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
- 2 traverses avec roues pivotantes équipées de freins.
- Diamètre des roues adapté à la hauteur du produit : Ø 125 mm et Ø 150 mm.
- Barre de renfort sous la plate-forme.
- Possibilité d’option d’un système roulant débrayable (sur demande).
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports).
- Notice de montage fournie.
- Portillon(s) en option pour obtenir une plate-forme de travail protégée sur les 4 côtés.
Usages et applications :
- Maintenance industrielle, aéronautique, BTP, agro-alimentaire, logistique, transport, entretien de mobilier urbain et de voirie.
- Accès sécurisé à machines, quais de chargement, fosses.
- Zones de circulation sécurisées en espaces étroits ou encombrés.
- Zones de franchissement à faibles hauteurs.
- Poste de travail temporaire ou permanent.
Fonctionnement :
- Escalier avec inclinaison à 45° ou 60° (préconisé 45° pour confort et sécurité).
- Marches et plate-forme en aluminium avec revêtement caillebotis pour usage en extérieur.
- Fixation par équerres.
- Roues pivotantes avec frein pour faciliter la mobilité (pour les modèles mobiles).
- Options de portillon, garde-corps additionnels, extensions de plate-forme.
Caractéristiques techniques détaillées :
- Largeur des marches : 600 mm, 800 mm ou 1000 mm.
- Hauteur maximale par volée : 4000 mm à 45°, 3000 mm à 60° (norme EN ISO 14122).
- Profondeur des marches : 225 mm (45°), 175 mm (60°).
- Charge admissible des marches : 150 kg.
- Charge admissible répartie : 200 kg/m².
- Hauteur des garde-corps : 1100 mm.
- Distance entre lisses : minimum 500 mm.
- Hauteur de plinthe : minimum 100 mm.
- Distance entre poteaux : maximum 1500 mm.
- Longueur standard de la plate-forme : 600 mm, extensible jusqu’à 3000 mm (sauf escalier avec plate-forme limitée à 1000 mm).
- Diamètre des roues : Ø 125 mm et Ø 150 mm selon hauteur.
Dimensions, poids, valeurs, tolérances (extrait pour la passerelle 2 marches Lg 2m - réf. 02380274) :
- Hauteur du produit hors tout : 0,39 m
- Hauteur du plancher : 0,39 m
- Longueur du plancher : 2 m
- Nombre de marches : 2
- Poids : 27,8 kg
- Largeur hors tout : 0,84 m
- Longueur hors tout : 2,5 m
- Hauteur d’accès maximale : 2,39 m
Matériaux et composition :
- Aluminium pour la structure et les marches.
- Caillebotis aluminium ou acier galvanisé pour revêtement antidérapant.
- Visserie acier pour fixation des marches aux montants.
Compatibilités :
- Compatible avec extensions de plate-forme jusqu’à 3000 mm.
- Compatible avec garde-corps additionnels, portillons basculants en option.
- Possibilité d’ajouter un système roulant débrayable (sur demande).
Normes et certifications :
- Conforme aux normes EN ISO 14122 et EN 1090.
- Garantie 5 ans pour les produits standards modulables.
- Usage exclusivement en milieu industriel.
Conditions d’utilisation et recommandations :
- Préconisation d’utiliser une inclinaison de 45° pour plus de sécurité.
- Pour une inclinaison à 45°, sous-lisse « protège genou » intégrée.
- Pour utilisation extérieure, revêtement des marches et plate-forme en caillebotis recommandé.
- Utilisation conforme uniquement pour installations fixes.
- Portillon en option pour sécuriser la plate-forme sur les 4 côtés.
Avantages produit :
- Modularité et évolutivité avec plus de 20 modules et 80 configurations possibles.
- Adaptabilité à divers environnements industriels.
- Montage rapide grâce à la livraison pré-montée en sous-ensembles.
- Mobilité facilitée par roues pivotantes avec freins.
- Sécurité accrue avec garde-corps et options portillons.
- Conformité aux normes de sécurité européennes.
Conditionnement, stockage, conservation :
- Produit livré en colis à assembler sur site.
- Notice de montage incluse.
- Stockage à l’abri de l’humidité recommandé pour préserver l’état des composants.
Autres informations utiles :
- Possibilité de contacter le service commercial pour système roulant débrayable et autres options spécifiques.
- Extensions de la plate-forme disponibles par incréments de 50 mm jusqu’à 3000 mm.
- Option portillon basculant et garde-corps frontal ou latéral pour sécurisation supplémentaire.
Cette passerelle MECA MODUL 2 marches Lg 2m est une solution modulaire robuste, sûre et conforme aux normes pour les accès industriels et postes de travail en hauteur, offrant flexibilité et sécurité dans divers environnements professionnels.
- Marches résistantes à la torsion, boulonnées dans les rainures des limons
- Longueur de la plate-forme : 2 m (standard), extensions possibles de 50 mm jusqu’à 3000 mm
- 2 marches
- 2 mains courantes en série
- Inclinaison à 45° avec sous-lisse « protège genou » intégrée
- Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes
- 2 traverses avec roues pivotantes avec frein (diamètres Ø 125 mm et Ø 150 mm)
- Barre de renfort sous la plate-forme
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...)
- Notice de montage fournie
- Portillon(s) en option pour protection sur les 4 côtés
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les normes de sécurité applicables à la passerelle MECA MODUL 2 marches ?
Cette passerelle est conforme aux normes EN ISO 14122 et EN 1090, garantissant son usage en milieu industriel et assurant la sécurité des utilisateurs.
Quels critères techniques garantissent la stabilité et la sécurité de cette passerelle ?
Les marches sont résistantes à la torsion et boulonnées dans les rainures des limons. La plate-forme dispose d’un garde-corps sur 2 côtés d’une hauteur de 1100 mm, avec sous-lisses et plinthes. Une barre de renfort est placée sous la plate-forme pour renforcer la structure.
Comment la passerelle MECA MODUL 2 marches s’adapte-t-elle aux contraintes d’inclinaison et d’ergonomie ?
Elle est disponible avec une inclinaison à 45° ou 60°, le modèle préconisé étant à 45° pour plus de confort et de sécurité. Pour cette inclinaison, une sous-lisse « protège genou » est intégrée.
Quels sont les éléments facilitant la mobilité et la mise en place de la passerelle ?
La passerelle est équipée de 2 traverses avec roues pivotantes munies de freins, dont le diamètre (Ø 125 mm ou Ø 150 mm) est adapté à la hauteur du produit. Le produit est livré pré-monté en sous-ensembles avec une notice de montage fournie.
Quelles options sont disponibles pour renforcer la sécurité de la plateforme de travail ?
Il est possible d’ajouter des portillons pour obtenir une plate-forme sécurisée sur les 4 côtés. Des extensions de plate-forme peuvent également être ajoutées par incréments de 50 mm jusqu’à 3000 mm pour adapter la longueur selon les besoins.
Quels sont les usages industriels recommandés pour cette passerelle ?
Elle convient pour la maintenance industrielle, l’aéronautique, le BTP, l’agro-alimentaire, la logistique, le transport, ainsi que pour l’entretien de mobilier urbain et de voirie. Elle permet un accès sécurisé à des machines, quais de chargement, fosses et zones de circulation en espaces étroits.
