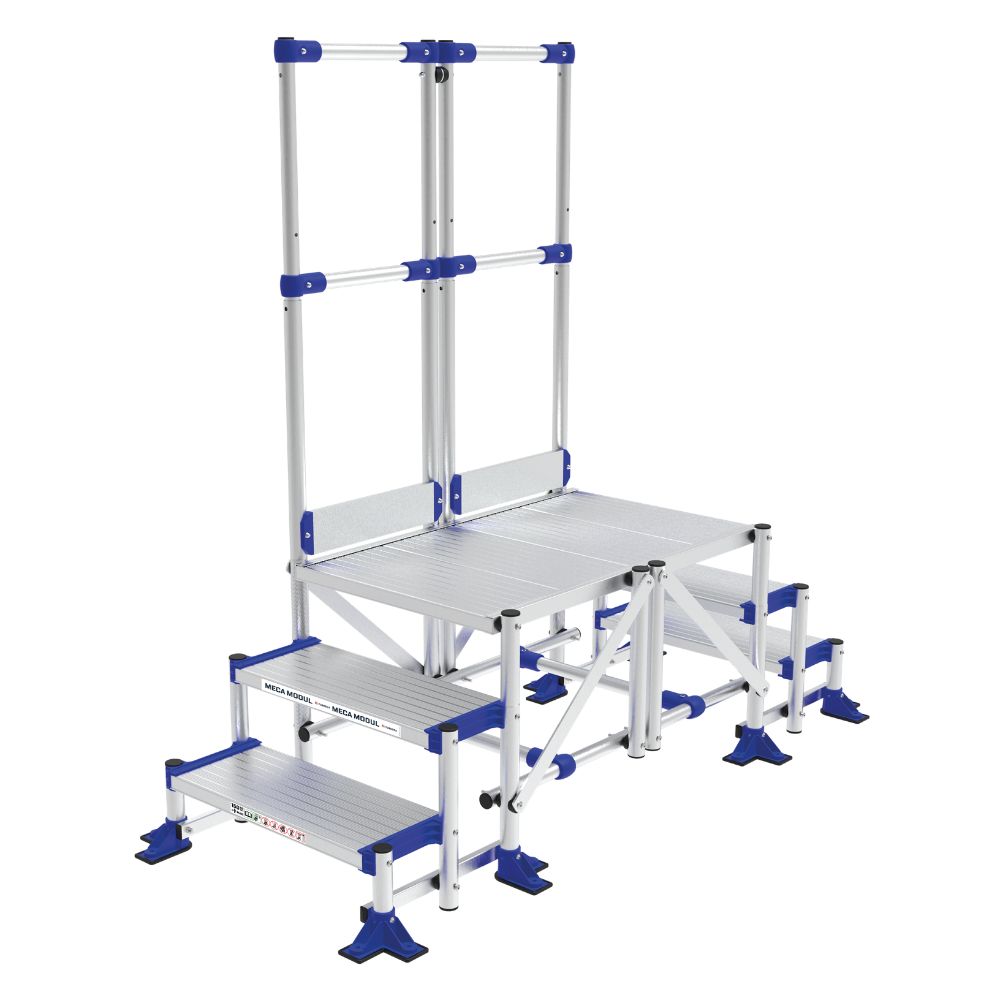

MECA MODUL Passerelle 3 marches Lg 0.5m GC unilatéral - TUBESCA COMABI - 02380361

Marches résistantes à la torsion, boulonnées dans les rainures des limons.

Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.

Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).

2 mains courantes en série.

Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.

Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.

2 traverses avec roues pivotantes avec frein.

Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.

Diamètres utilisés : Ø 125 mm et Ø 150 mm.

Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).

Notice de montage fournie.

Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)

Marches résistantes à la torsion, boulonnées dans les rainures des limons. La longueur standard de la plate-forme est de 775 mm pour une inclinaison à 45° ou 780 mm pour 60°. Il est possible d’ajouter des extensions de 50 mm jusqu’à 3000 mm. Le modèle est équipé de 2 mains courantes en série et, pour une inclinaison à 45°, d’une sous-lisse « protège genou » intégrée.

La plate-forme dispose d’un garde-corps sur 2 côtés, d’une hauteur de 1100 mm avec sous-lisses et plinthes. Deux traverses comportent des roues pivotantes avec frein, de diamètres adaptés à la hauteur du produit (Ø 125 mm et Ø 150 mm). Une barre de renfort est positionnée sous la plate-forme. Un système roulant débrayable est disponible en option (sur demande).

Le produit est livré pré-monté en sous-ensembles comprenant l’escalier, la plate-forme, le garde-corps et les supports. Une notice de montage est fournie. Des portillons en option permettent d’obtenir une plate-forme de travail sécurisée avec protection sur les 4 côtés.

Usage et applications : ce produit est destiné à un usage industriel pour des zones de circulation sécurisées, accès à machines, quais de chargement, fosses, postes de travail temporaires ou permanents, ainsi que pour le franchissement en espaces étroits ou à faible hauteur.

Fonctionnement : escalier modulaire avec 3 marches, inclinaison possible à 45° ou 60°, avec options d’extensions et de sécurisation par mains courantes et portillons.

Caractéristiques techniques détaillées :
- Hauteur de garde-corps : 1100 mm
- Largeur des marches standard : 600, 800 ou 1000 mm
- Longueur standard de la plate-forme : 600 mm, extensible jusqu’à 3000 mm
- Charge admissible des marches : 150 kg
- Charge admissible répartie : 200 kg/m²
- Diamètre roues pivotantes : Ø 125 mm et Ø 150 mm, adaptées à la hauteur du produit
- Section des montants : 100 x 25 mm
- Profondeur de marche : 225 mm à 45°, 175 mm à 60°
- Hauteur maximale par volée : 4000 mm à 45°, 3000 mm à 60°

Dimensions et poids (exemple pour la passerelle 3 marches Lg 0,5 m avec garde-corps unilatéral) :
- Hauteur hors tout : 1,74 m
- Hauteur du plancher : 0,58 m
- Longueur du plancher : 0,5 m
- Largeur hors tout : 0,84 m
- Poids : 23,3 kg
- Hauteur d’accès maximale : 2,58 m

Matériaux et composition : aluminium, marches fixées par visserie, caillebotis aluminium ou acier galvanisé selon modèle, composants modulaires assemblés par éclisses, consoles et équerres.

Compatibilités : conforme aux normes EN ISO 14122 et EN 1090, produit adapté aux environnements industriels.

Normes et certifications : conforme à la norme EN 14122 pour la sécurité des accès permanents aux machines et postes de travail.

Conditions d’utilisation et recommandations : usage en milieu industriel, fixation possible au sol, préconisation d’utilisation d’escaliers à 45° pour plus de sécurité, revêtement antidérapant recommandé pour une utilisation extérieure.

Avantages produit :
- Modularité et évolutivité avec plus de 20 modules et 80 configurations possibles
- Livraison rapide, produit pré-monté en sous-ensembles
- Options de sécurité et confort (portillons, mains courantes supplémentaires, système roulant débrayable)
- Adaptabilité à divers usages industriels (maintenance, logistique, transport, agroalimentaire, BTP)

Conditionnement, stockage, conservation : livré en colis à monter sur place, notice de montage incluse.

Autres informations utiles : possibilité d’ajouter des extensions de plate-forme et garde-corps, portillons en option pour sécuriser totalement la plate-forme, roues pivotantes avec frein pour faciliter la mobilité et la stabilité.

Ce produit est conçu pour faciliter l’accès sécurisé à des postes de travail en hauteur modérée, avec une attention particulière portée à la sécurité, la modularité et la conformité aux normes industrielles.
