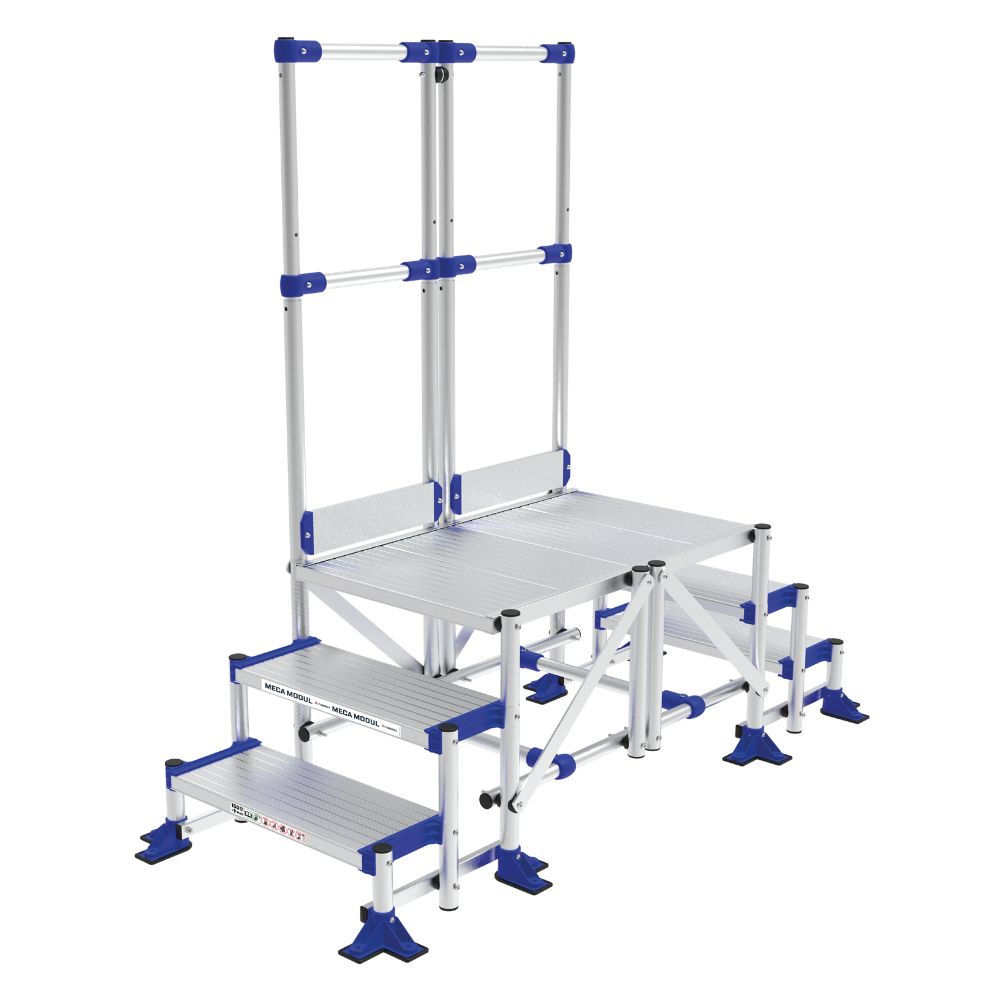

MECA MODUL Passerelle 3 marches Lg 1m GC unilatéral - TUBESCA COMABI - 02380362

Marches résistantes à la torsion, boulonnées dans les rainures des limons.

Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.

Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).

2 mains courantes en série.

Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.

Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.

2 traverses avec roues pivotantes avec frein.

Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.

Diamètres utilisés : Ø 125 mm et Ø 150 mm.

Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).

Notice de montage fournie.

Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)

Marches résistantes à la torsion, boulonnées dans les rainures des limons. Longueur de la plate-forme en série : 775 mm pour une inclinaison à 45° ou 780 mm pour 60°. Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm. Le produit est équipé de 2 mains courantes en série. Pour une inclinaison à 45°, une sous-lisse « protège genou » est intégrée. La plate-forme dispose d’un garde-corps sur 2 côtés, avec une hauteur de 1100 mm incluant sous-lisses et plinthes. Deux traverses sont montées avec roues pivotantes équipées de freins. Le diamètre et le positionnement des roues sont adaptés à la hauteur du produit, avec des diamètres de roues de Ø 125 mm et Ø 150 mm. Une barre de renfort est positionnée sous la plate-forme. En option, un système roulant débrayable peut être ajouté (sur demande). Le produit est livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...), avec une notice de montage fournie. Des portillons sont disponibles en option pour obtenir une plate-forme de travail protégée sur les 4 côtés.

Caractéristiques techniques et dimensions principales pour la passerelle 3 marches, longueur 1 mètre, garde-corps unilatéral :
- Hauteur hors tout : 1,74 m
- Hauteur du plancher : 0,58 m
- Longueur du plancher : 1 m
- Nombre de marches : 3
- Poids : 31,6 kg
- Largeur hors tout : 0,84 m
- Longueur hors tout : 1,9 m
- Hauteur d’accès maximale : 2,58 m

Le produit est conforme à la norme EN ISO 14122, applicable en milieu industriel, garantissant la sécurité des accès et postes de travail. La charge admissible répartie est de 200 kg/m², avec une charge admissible sur marches de 150 kg. Le garde-corps respecte une hauteur de 1100 mm, avec sous-lisses et plinthes, conforme aux exigences normatives. L’escalier est fixé par des équerres à chaque extrémité.

Usages et applications :
- Accès à machines pour maintenance
- Accès à quais de chargement, fosses
- Postes de travail temporaires ou permanents
- Zones de circulation sécurisées en espaces étroits ou encombrés
- Zones de franchissement à faible hauteur

Matériaux et composition :
- Aluminium pour l’ensemble de la structure, assurant légèreté et résistance à la corrosion
- Marches en aluminium strié, résistantes à la torsion
- Roues pivotantes avec freins adaptés à la hauteur
- Garde-corps avec sous-lisses et plinthes en aluminium

Performances :
- Garantie 2 ans
- Charge maximale admissible : 200 kg/m²
- Normes EN ISO 14122 et EN 1090 respectées

Conditions d’utilisation et recommandations :
- Utilisation en milieu industriel sur sol plat
- Inclinaison recommandée à 45° pour plus de sécurité, 60° tolérée dans des espaces restreints
- Possibilité d’extensions modulables de la plate-forme pour adaptation à différents besoins (jusqu’à 3000 mm)
- Portillon en option pour sécuriser la plate-forme sur les 4 côtés
- Produit livré en sous-ensembles pour faciliter le transport et le montage sur site

Avantages produit :
- Modularité et évolutivité grâce aux extensions
- Sécurité renforcée avec garde-corps, sous-lisses, plinthes et mains courantes
- Mobilité facilitée par roues pivotantes avec frein
- Montage simplifié avec notice fournie et livraison en sous-ensembles
- Conformité aux normes de sécurité industrielles en vigueur

Conditionnement, stockage, conservation :
- Produit livré en sous-ensembles pré-montés
- Stockage recommandé en milieu sec à l’abri des intempéries pour préserver l’aluminium et les composants mécaniques

En résumé, la passerelle MECA MODUL 3 marches Lg 1m GC unilatéral de TUBESCA COMABI est une solution modulaire, robuste et sécurisée, adaptée aux usages industriels pour l’accès, le travail et la circulation en hauteur. Elle combine légèreté, conformité aux normes, et options modulables pour répondre à divers besoins professionnels.
