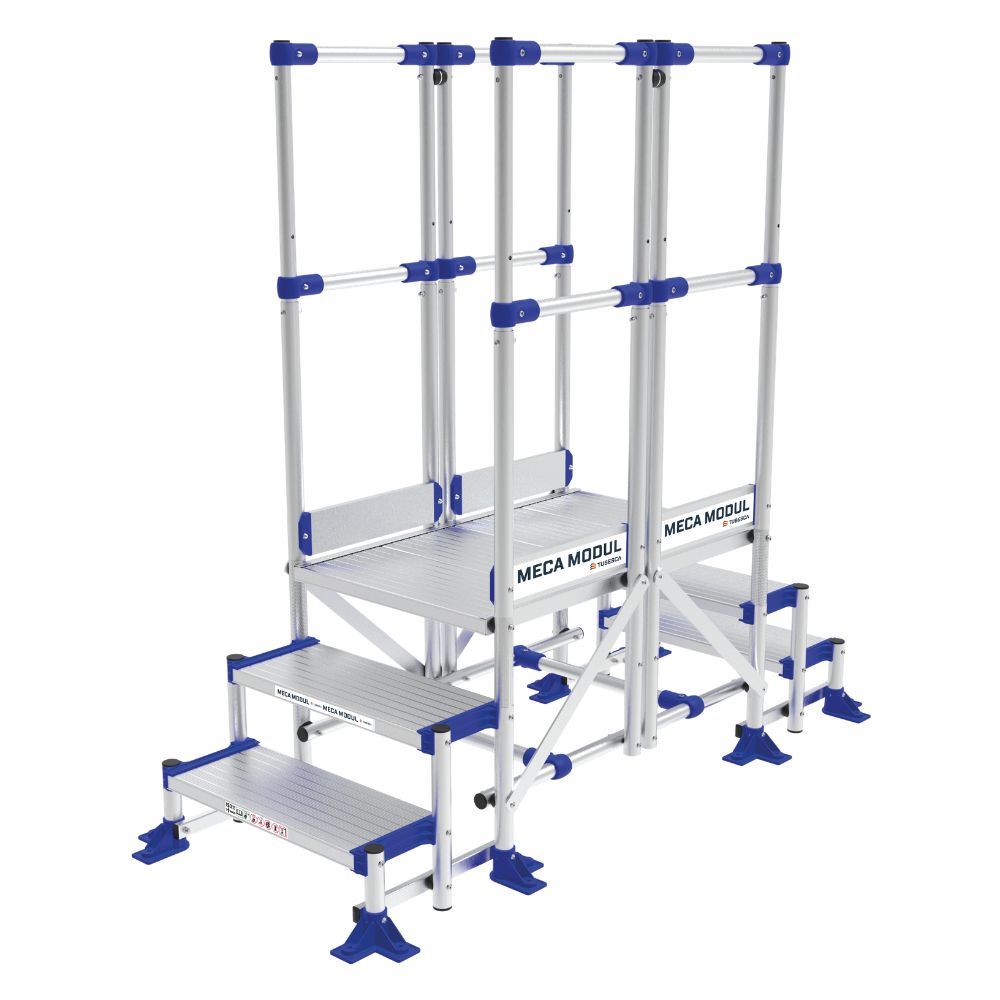

MECA MODUL Passerelle 3 marches Lg 1m - TUBESCA COMABI - 02380342
Référence : T02502380342
Découvrez MECA MODUL Passerelle 3 marches Lg 1m - TUBESCA COMABI - 02380342 disponible à l'achat
- Marches résistantes à la torsion, boulonnées pour plus de sécurité.
- Longueur de plate-forme standard de 775 mm ou 780 mm.
- Inclinaison à 45° avec sous-lisse pour protéger les genoux.
- Garde-corps de 1100 mm de hauteur, sécurité renforcée.
- Produit pré-monté avec notice de montage incluse.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.
Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).
2 mains courantes en série.
Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.
Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
2 traverses avec roues pivotantes avec frein.
Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.
Diamètres utilisés : Ø 125 mm et Ø 150 mm.
Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)
Description du produit :
- Passerelle industrielle modulaire en aluminium, adaptée aux environnements exigeants.
- Marches résistantes à la torsion, fixées aux montants par visserie.
- Longueur standard de la plate-forme : 1 000 mm, avec possibilité d’extensions par modules de 50 mm jusqu’à 3 000 mm.
- 3 marches, largeur hors tout 840 mm.
- Plate-forme équipée de 2 mains courantes en série.
- Garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
- 2 traverses avec roues pivotantes Ø 150 mm avec frein côté plate-forme.
- Côté plan de montée : 2 roues pivotantes Ø 125 mm avec frein.
- Barre de renfort sous la plate-forme.
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
- Notice de montage fournie.
- Portillon(s) en option pour obtenir une plate-forme de travail protégée sur les 4 côtés.
Usages et applications :
- Accès à machines pour maintenance.
- Accès à quais de chargement, fosses.
- Postes de travail temporaires ou permanents en milieu industriel.
- Zones de circulation sécurisées en espaces étroits ou encombrés.
- Zones de franchissement (faibles hauteurs).
Fonctionnement :
- Escalier fixe avec inclinaison à 45°, équipé de sous-lisses « protège genou » pour la sécurité.
- Fixation par équerres à la base.
- Roues pivotantes avec frein pour faciliter le déplacement et la stabilité.
Caractéristiques techniques détaillées :
- Hauteur du produit hors tout : 1,74 m.
- Hauteur du plancher : 0,58 m.
- Longueur du plancher : 1 m.
- Largeur hors tout : 0,84 m.
- Poids : 38,3 kg.
- Charge admissible répartie : 200 kg/m².
- Charge admissible sur marches : 150 kg.
Dimensions et poids :
- Hauteur d’accès maximale : 1,9 m.
- Longueur hors tout : 2,58 m.
- Largeur hors tout : 0,84 m.
- Poids total : 38,3 kg.
Performances :
- Conformité aux normes EN ISO 14122 et EN 1090.
- Garantie 2 ans.
- Charge maximale admissible de 200 kg/m².
- Usage intensif en milieu industriel.
Matériaux et composition :
- Aluminium adapté aux environnements industriels.
- Marches en aluminium strié ou caillebotis acier (selon modèle).
- Garde-corps en aluminium avec sous-lisses et plinthes.
Compatibilités :
- Modules compatibles avec extensions de plate-forme (50 mm jusqu’à 3 000 mm).
- Options de portillons, rampes, garde-corps latéraux ou frontaux.
Normes et certifications :
- Conforme aux normes EN ISO 14122 (sécurité des moyens d’accès permanents).
- Conforme à la norme EN 1090 (exécution des structures en acier et aluminium).
Conditions d’utilisation et recommandations :
- Usage exclusivement en milieu industriel.
- Installation fixe recommandée pour respecter les normes.
- Pour une sécurité optimale, il est conseillé d’utiliser un revêtement antidérapant (caillebotis) pour les marches et plate-forme en extérieur.
- Inclinaison recommandée de 45° pour un usage confortable et sécurisé.
- Possibilité d’ajouter un portillon pour sécuriser la zone de travail.
Avantages produit :
- Modulable et évolutif avec plus de 80 configurations possibles.
- Facilité de montage grâce à la livraison en sous-ensembles.
- Mobilité facilitée par roues pivotantes avec frein adaptées à la hauteur.
- Sécurité renforcée avec mains courantes, garde-corps, sous-lisses et plinthes.
- Adapté aux espaces restreints grâce à des dimensions compactes et options d’extension.
Conditionnement, stockage, conservation :
- Produit livré en colis à monter sur place.
- Stockage recommandé en milieu sec et protégé pour préserver l’aluminium.
- Notice de montage fournie pour assurer un assemblage conforme.
Informations complémentaires :
- Possibilité d’option système roulant débrayable (sur demande).
- Portillon(s) en option pour sécuriser la plate-forme sur 4 côtés.
- Barre de renfort sous la plate-forme pour assurer la rigidité.
- Diamètres des roues : Ø 125 mm côté montée, Ø 150 mm côté plate-forme.
Cette passerelle MECA MODUL 3 marches longueur 1 m est une solution industrielle sécurisée, modulable et conforme aux normes en vigueur, idéale pour faciliter l’accès et le travail en hauteur dans des environnements industriels variés.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les normes de sécurité auxquelles la passerelle MECA MODUL 3 marches est conforme ?
La passerelle est conforme aux normes EN ISO 14122 et EN 1090, garantissant la sécurité des moyens d’accès permanents et la qualité d’exécution des structures en aluminium et acier.
Comment la passerelle assure-t-elle la sécurité des utilisateurs en hauteur ?
Elle dispose d’un garde-corps de 1100 mm de hauteur avec sous-lisses et plinthes sur deux côtés, ainsi que d’une sous-lisse « protège genou » intégrée pour l’inclinaison à 45°. Des mains courantes sont fournies en série, et un portillon en option permet de sécuriser la plate-forme sur les 4 côtés.
Quelles sont les caractéristiques techniques des marches et de la plate-forme ?
Les marches sont résistantes à la torsion et boulonnées dans les rainures des limons. La longueur standard de la plate-forme est de 1 mètre, avec possibilité d’extensions modulables de 50 mm jusqu’à 3 000 mm. La charge admissible est de 150 kg par marche et 200 kg/m² répartis sur la plate-forme.
Quels dispositifs facilitent la mobilité et la stabilité de la passerelle ?
La passerelle est équipée de deux traverses avec roues pivotantes de diamètre adapté (125 mm côté montée, 150 mm côté plate-forme), toutes munies de freins. Ces roues facilitent le déplacement tout en assurant la stabilité lors de l’utilisation.
Comment la passerelle MECA MODUL s’adapte-t-elle aux contraintes d’espace et d’usage industriel ?
Elle est modulaire et évolutive, avec plus de 80 configurations possibles, permettant d’ajouter des extensions de plate-forme et des options telles que portillons ou rampes. Sa largeur hors tout de 0,84 m et sa conception compacte la rendent adaptée aux espaces restreints et aux environnements industriels exigeants.
