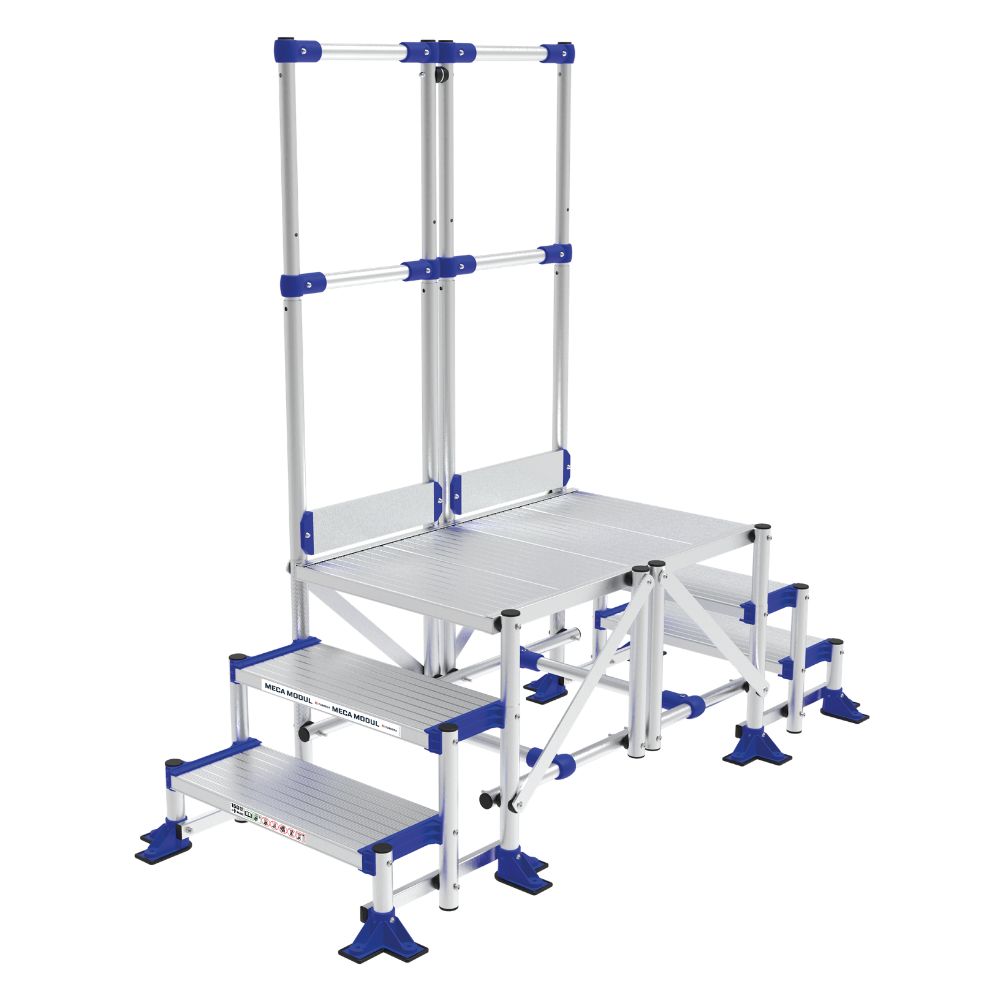

MECA MODUL Passerelle 3 marches Lg 2m GC unilatéral - TUBESCA COMABI - 02380364

Marches résistantes à la torsion, boulonnées dans les rainures des limons.

Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.

Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).

2 mains courantes en série.

Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.

Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.

2 traverses avec roues pivotantes avec frein.

Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.

Diamètres utilisés : Ø 125 mm et Ø 150 mm.

Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).

Notice de montage fournie.

Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)

Passerelle MECA MODUL 3 marches, longueur 2 m, garde-corps unilatéral, conforme à la norme EN ISO 14122 et EN 1090, destinée à un usage industriel intensif sur sol plat avec une hauteur d’accès maximale de 2,96 m.

Description du produit :
- Passerelle modulaire industrielle avec 3 marches résistantes à la torsion, fixées par visserie aux montants.
- Longueur standard de la plate-forme : 2 m, avec possibilité d’extensions de 50 mm jusqu’à 3000 mm.
- Garde-corps unilatéral sur un côté de la plate-forme, hauteur 1100 mm, équipé de sous-lisses et plinthes.
- 2 mains courantes en série, une livrée montée au choix à droite ou à gauche, la deuxième main courante en option.
- Escalier incliné à 45°, avec sous-lisse « protège genou » intégrée.
- 2 traverses avec roues pivotantes Ø 150 mm avec frein côté plate-forme.
- Barre de renfort sous la plate-forme pour rigidité accrue.
- Possibilité d’option d’un système roulant débrayable (sur demande).
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports).
- Notice de montage fournie.
- Portillon(s) en option pour sécuriser la plate-forme sur 4 côtés.

Usages et applications :
- Accès sécurisé à machines pour maintenance.
- Accès à quais de chargement, fosses, zones de travail en industrie, BTP, agroalimentaire, logistique, transport, entretien mobilier urbain.
- Zones de circulation sécurisées, postes de travail temporaires ou permanents.
- Adapté aux espaces étroits ou encombrés.

Fonctionnement :
- Escalier fixe avec fixation par équerres à chaque extrémité.
- Roues pivotantes avec frein pour faciliter la mobilité et assurer la stabilité.
- Inclinaison recommandée à 45° pour confort et sécurité.

Caractéristiques techniques détaillées :
- Largeur hors tout : 0,84 m.
- Hauteur totale hors tout : 1,74 m.
- Hauteur du plancher : 0,58 m.
- Longueur du plancher : 2 m.
- Poids : 48,7 kg.
- Charge admissible répartie : 200 kg/m².
- Charge admissible sur marches : 150 kg.
- Largeur des marches : 600, 800 ou 1000 mm (ici 600 mm).
- Dimensions des roues : Ø 150 mm.
- Normes : EN ISO 14122 et EN 1090.
- Garantie : 5 ans.

Matériaux et composition :
- Aluminium, adapté aux environnements industriels.
- Marches en aluminium strié ou caillebotis acier (selon modèle).
- Garde-corps et mains courantes en aluminium avec sous-lisses et plinthes.
- Roues en matériau adapté avec frein.

Compatibilités :
- Extensions possibles de la plate-forme (50 mm à 3000 mm).
- Portillon(s) et système roulant en option.
- Compatible avec autres modules MECA MODUL pour configurations évolutives.

Normes et certifications :
- Conforme aux normes EN ISO 14122 (sécurité des moyens d’accès permanents) et EN 1090 (exécution des structures en acier et aluminium).
- Garantie 5 ans.

Conditions d’utilisation et recommandations :
- Usage en milieu industriel uniquement.
- Pour une sécurité optimale, usage recommandé avec revêtement antidérapant (caillebotis).
- Utilisation sur sol plat.
- Pour hauteurs supérieures à 500 mm, présence obligatoire de garde-corps.
- Inclinaison 45° recommandée, 60° tolérée dans espaces réduits (descente face à l’escalier).
- Fixation au sol possible.

Avantages produit :
- Modularité et évolutivité avec plus de 80 configurations possibles.
- Facilité de montage grâce à la livraison en sous-ensembles et notice fournie.
- Mobilité facilitée par roues pivotantes avec frein.
- Sécurité renforcée par garde-corps, sous-lisses, plinthes et mains courantes.
- Adaptabilité à divers environnements industriels.
- Garantie 5 ans.

Conditionnement, stockage, conservation :
- Produit livré en colis à monter sur place.
- Stockage recommandé en milieu sec et protégé pour préserver l’aluminium et les composants.

Autres informations utiles :
- Possibilité de rajouter des rampes d’accès, portillons et autres accessoires pour personnaliser la passerelle.
- Produit conçu pour un usage intensif, maintenance aisée.
- Dimensions et poids précis pour faciliter la planification logistique.

Cette passerelle MECA MODUL 3 marches, longueur 2 m, garde-corps unilatéral, est une solution modulaire robuste, sécurisée et évolutive adaptée aux besoins d’accès industriel en hauteur moyenne, garantissant confort et sécurité à l’utilisateur.
