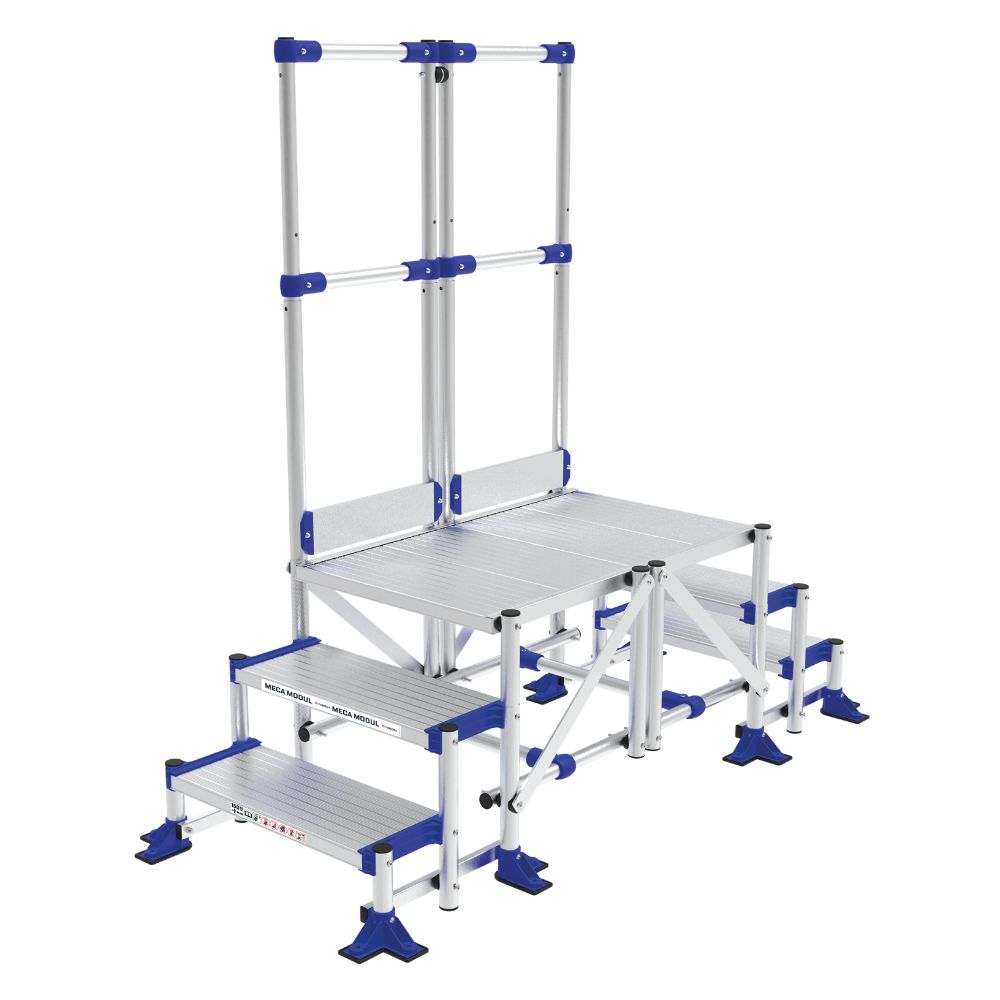

MECA MODUL Passerelle 3 marches Lg 2m GC unilatéral - TUBESCA COMABI - 02380364
Référence : T02502380364
Découvrez MECA MODUL Passerelle 3 marches Lg 2m GC unilatéral - TUBESCA COMABI - 02380364 disponible à l'achat
- Marches résistantes à la torsion pour une sécurité accrue
- Longueur de plate-forme adaptable jusqu'à 3000 mm
- Garde-corps sur 2 côtés pour plus de sécurité
- Roues pivotantes avec frein pour une mobilité aisée
- Livré pré-monté avec notice de montage fournie
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.
Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).
2 mains courantes en série.
Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.
Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
2 traverses avec roues pivotantes avec frein.
Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.
Diamètres utilisés : Ø 125 mm et Ø 150 mm.
Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)
Description du produit :
- Passerelle modulaire industrielle avec 3 marches résistantes à la torsion, fixées par visserie aux montants.
- Longueur standard de la plate-forme : 2 m, avec possibilité d’extensions de 50 mm jusqu’à 3000 mm.
- Garde-corps unilatéral sur un côté de la plate-forme, hauteur 1100 mm, équipé de sous-lisses et plinthes.
- 2 mains courantes en série, une livrée montée au choix à droite ou à gauche, la deuxième main courante en option.
- Escalier incliné à 45°, avec sous-lisse « protège genou » intégrée.
- 2 traverses avec roues pivotantes Ø 150 mm avec frein côté plate-forme.
- Barre de renfort sous la plate-forme pour rigidité accrue.
- Possibilité d’option d’un système roulant débrayable (sur demande).
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports).
- Notice de montage fournie.
- Portillon(s) en option pour sécuriser la plate-forme sur 4 côtés.
Usages et applications :
- Accès sécurisé à machines pour maintenance.
- Accès à quais de chargement, fosses, zones de travail en industrie, BTP, agroalimentaire, logistique, transport, entretien mobilier urbain.
- Zones de circulation sécurisées, postes de travail temporaires ou permanents.
- Adapté aux espaces étroits ou encombrés.
Fonctionnement :
- Escalier fixe avec fixation par équerres à chaque extrémité.
- Roues pivotantes avec frein pour faciliter la mobilité et assurer la stabilité.
- Inclinaison recommandée à 45° pour confort et sécurité.
Caractéristiques techniques détaillées :
- Largeur hors tout : 0,84 m.
- Hauteur totale hors tout : 1,74 m.
- Hauteur du plancher : 0,58 m.
- Longueur du plancher : 2 m.
- Poids : 48,7 kg.
- Charge admissible répartie : 200 kg/m².
- Charge admissible sur marches : 150 kg.
- Largeur des marches : 600, 800 ou 1000 mm (ici 600 mm).
- Dimensions des roues : Ø 150 mm.
- Normes : EN ISO 14122 et EN 1090.
- Garantie : 5 ans.
Matériaux et composition :
- Aluminium, adapté aux environnements industriels.
- Marches en aluminium strié ou caillebotis acier (selon modèle).
- Garde-corps et mains courantes en aluminium avec sous-lisses et plinthes.
- Roues en matériau adapté avec frein.
Compatibilités :
- Extensions possibles de la plate-forme (50 mm à 3000 mm).
- Portillon(s) et système roulant en option.
- Compatible avec autres modules MECA MODUL pour configurations évolutives.
Normes et certifications :
- Conforme aux normes EN ISO 14122 (sécurité des moyens d’accès permanents) et EN 1090 (exécution des structures en acier et aluminium).
- Garantie 5 ans.
Conditions d’utilisation et recommandations :
- Usage en milieu industriel uniquement.
- Pour une sécurité optimale, usage recommandé avec revêtement antidérapant (caillebotis).
- Utilisation sur sol plat.
- Pour hauteurs supérieures à 500 mm, présence obligatoire de garde-corps.
- Inclinaison 45° recommandée, 60° tolérée dans espaces réduits (descente face à l’escalier).
- Fixation au sol possible.
Avantages produit :
- Modularité et évolutivité avec plus de 80 configurations possibles.
- Facilité de montage grâce à la livraison en sous-ensembles et notice fournie.
- Mobilité facilitée par roues pivotantes avec frein.
- Sécurité renforcée par garde-corps, sous-lisses, plinthes et mains courantes.
- Adaptabilité à divers environnements industriels.
- Garantie 5 ans.
Conditionnement, stockage, conservation :
- Produit livré en colis à monter sur place.
- Stockage recommandé en milieu sec et protégé pour préserver l’aluminium et les composants.
Autres informations utiles :
- Possibilité de rajouter des rampes d’accès, portillons et autres accessoires pour personnaliser la passerelle.
- Produit conçu pour un usage intensif, maintenance aisée.
- Dimensions et poids précis pour faciliter la planification logistique.
Cette passerelle MECA MODUL 3 marches, longueur 2 m, garde-corps unilatéral, est une solution modulaire robuste, sécurisée et évolutive adaptée aux besoins d’accès industriel en hauteur moyenne, garantissant confort et sécurité à l’utilisateur.
- Marches résistantes à la torsion, boulonnées dans les rainures des limons
- Longueur de la plate-forme en série : 2 m (600 mm standard avec possibilité d’extension jusqu’à 3000 mm)
- 3 marches
- Garde-corps unilatéral sur 1 côté, hauteur 1100 mm avec sous-lisses et plinthes
- 2 mains courantes en série
- 2 traverses avec roues pivotantes Ø 125 mm et Ø 150 mm avec frein
- Barre de renfort sous la plate-forme
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...)
- Notice de montage fournie
- Possibilité d’extensions de 50 mm jusqu’à 3000 mm
- Conforme à la norme EN ISO 14122 et EN 1090
- Charge admissible répartie : 200 kg/m²
- Hauteur d’accès maximale : environ 2,9 m
- Largeur hors tout : 0,84 m
- Longueur hors tout : 2,4 m
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les normes auxquelles la passerelle MECA MODUL 3 marches Lg 2m GC unilatéral est conforme ?
Cette passerelle est conforme aux normes EN ISO 14122 et EN 1090, garantissant la sécurité des moyens d’accès permanents et la qualité d’exécution des structures en aluminium et acier. Elle est conçue pour un usage industriel intensif sur sol plat.
Comment est assurée la sécurité sur cette passerelle ?
La sécurité est renforcée par la présence d’un garde-corps unilatéral de 1100 mm de hauteur avec sous-lisses et plinthes, ainsi que par deux mains courantes en série. Pour une hauteur d’accès supérieure à 500 mm, la présence du garde-corps est obligatoire. L’escalier incliné à 45° est équipé d’une sous-lisse « protège genou » intégrée.
Quelle est la capacité de charge admissible de la passerelle et des marches ?
La charge admissible répartie sur la plate-forme est de 200 kg/m², tandis que chaque marche supporte une charge maximale de 150 kg, ce qui correspond aux exigences des normes applicables.
Quelles sont les possibilités d’adaptation ou d’extension de la passerelle ?
La longueur standard de la plate-forme est de 2 mètres, mais il est possible d’ajouter des extensions modulaires par incréments de 50 mm jusqu’à 3000 mm. Des options telles que des portillons pour sécuriser la plate-forme sur 4 côtés et un système roulant débrayable sont également disponibles sur demande.
Comment la mobilité et la stabilité sont-elles gérées sur ce produit ?
La passerelle est équipée de deux traverses avec roues pivotantes de diamètre 150 mm, munies de freins pour garantir à la fois une mobilité aisée et une stabilité optimale lors de l’utilisation. Le diamètre et le positionnement des roues sont adaptés à la hauteur du produit.
Quels sont les critères techniques spécifiques pour choisir cette passerelle ?
Il faut vérifier la hauteur d’accès maximale (environ 2,9 m), la largeur hors tout (0,84 m), la longueur de la plate-forme (2 m standard avec extensions possibles), ainsi que la charge admissible. L’inclinaison recommandée de l’escalier est de 45° pour un usage confortable et sécurisé, 60° étant tolérée dans des espaces restreints.
Dans quels contextes professionnels cette passerelle est-elle la plus adaptée ?
Elle convient aux accès sécurisés à machines pour maintenance, aux quais de chargement, fosses, zones de travail en industrie, BTP, agroalimentaire, logistique, transport et entretien de mobilier urbain. Son design modulaire et évolutif permet une adaptation aux espaces étroits ou encombrés.
