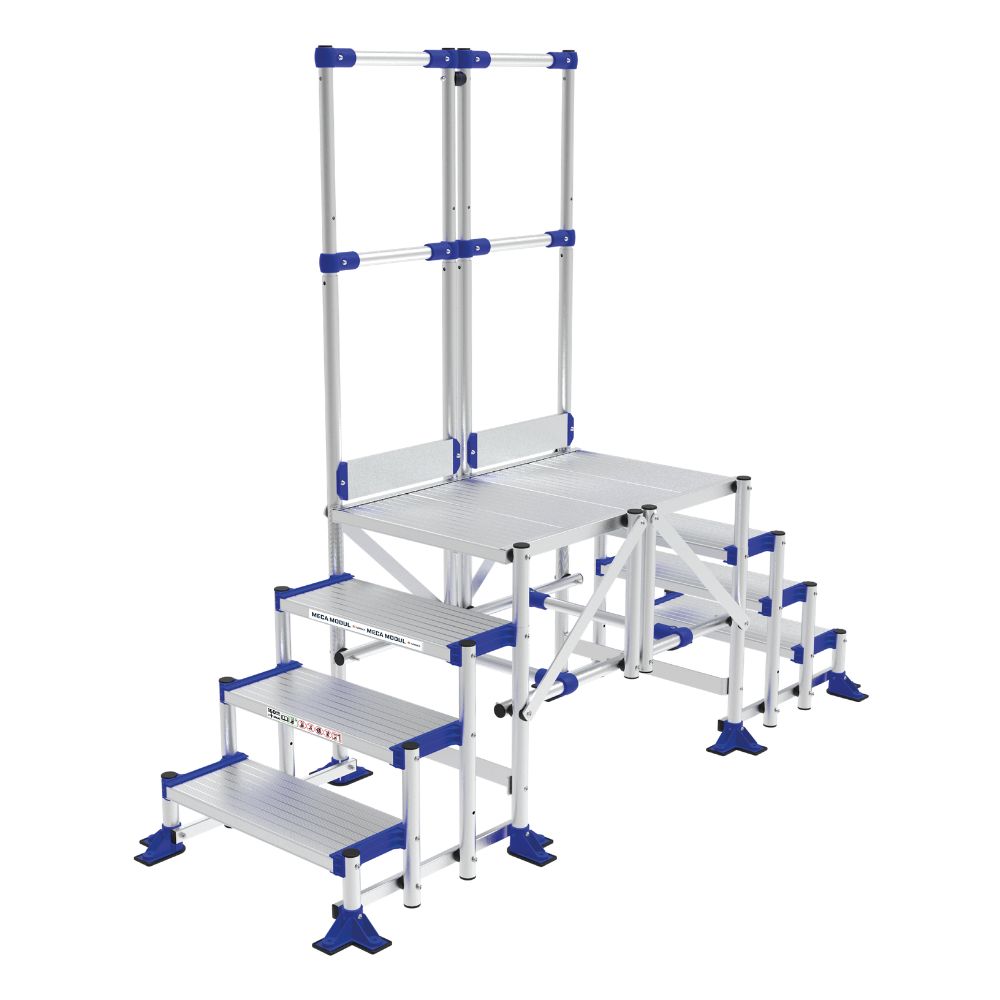

MECA MODUL Passerelle 4 marches Lg 0.5m GC unilatéral - TUBESCA COMABI - 02380461

Marches résistantes à la torsion, boulonnées dans les rainures des limons.

Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.

Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).

2 mains courantes en série.

Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.

Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.

2 traverses avec roues pivotantes avec frein.

Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.

Diamètres utilisés : Ø 125 mm et Ø 150 mm.

Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).

Notice de montage fournie.

Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)

Passerelle MECA MODUL 4 marches longueur 0,5 m avec garde-corps unilatéral – TUBESCA COMABI – Réf. 02380461

Description produit :
- Passerelle industrielle modulaire conçue pour un usage intensif en milieu industriel.
- Marches résistantes à la torsion, fixées aux montants par visserie.
- Longueur standard de la plate-forme : 600 mm, avec possibilité d’extensions par modules de 50 mm jusqu’à 3000 mm.
- Garde-corps unilatéral sur un côté de la plate-forme, hauteur 1100 mm, équipé de sous-lisses et plinthes.
- Inclinaison standard à 45° avec sous-lisses « protège genou » intégrées.
- Livrée pré-montée en sous-ensembles (escalier, plate-forme, garde-corps, supports).
- Notice de montage fournie.
- Portillon en option pour sécuriser la plate-forme sur les 4 côtés.

Usages et applications :
- Adaptée à la maintenance industrielle, accès à machines, quais de chargement, postes de travail temporaires ou permanents.
- Convient pour des zones de circulation sécurisées, franchissement de faibles hauteurs.
- Conforme aux normes EN ISO 14122 et EN 1090, usage en milieu industriel.

Fonctionnement :
- Escalier modulaire avec marches antidérapantes, montée sécurisée grâce au garde-corps.
- Deux traverses avec roues pivotantes Ø 150 mm avec frein côté plate-forme, et roues pivotantes Ø 125 mm avec frein côté plan de montée.
- Barre de renfort sous la plate-forme pour stabilité.
- Option d’un système roulant débrayable (sur demande).

Caractéristiques techniques détaillées :
- Largeur hors tout : 0,84 m
- Hauteur produit hors tout : 1,93 m
- Longueur hors tout : 2,77 m
- Hauteur d’accès maximale : 1,8 m
- Nombre de marches : 4
- Poids : 30,6 kg
- Largeur des marches : 600 mm
- Hauteur des garde-corps : 1100 mm
- Distance entre lisses : minimum 500 mm
- Hauteur de plinthe : minimum 100 mm
- Distance entre poteaux : maximum 1500 mm
- Charge admissible des marches : 150 kg
- Charge admissible répartie : 200 kg/m²

Dimensions, poids, valeurs, tolérances :
- Plate-forme longueur standard 600 mm, extensible par modules de 50 mm jusqu’à 3000 mm.
- Largeur de la plate-forme : 600 mm.
- Hauteur totale du produit : 1,93 m.
- Poids total : 30,6 kg.

Performances :
- Charge maximale supportée : 200 kg/m² répartis, 150 kg par marche.
- Conforme aux normes de sécurité pour accès industriels.

Matériaux et composition :
- Aluminium, adapté aux environnements industriels.
- Marches en aluminium avec revêtement antidérapant (caillebotis recommandé pour usage extérieur).
- Garde-corps en aluminium avec sous-lisses et plinthes.
- Roues pivotantes avec frein en polyamide ou matériau adapté.

Compatibilités :
- Compatible avec extensions de plate-forme de 50 mm à 3000 mm.
- Options de portillon, rampe simple et garde-corps complémentaires disponibles (références spécifiques).
- Possibilité d’ajouter système roulant débrayable (sur demande).

Normes et certifications :
- Conforme aux normes EN ISO 14122 et EN 1090.
- Garantie 2 ans.

Conditions d’utilisation et recommandations :
- Usage uniquement en milieu industriel.
- Préconisation d’utilisation d’escaliers inclinés à 45° pour sécurité optimale.
- Utilisation recommandée avec revêtement antidérapant des marches en extérieur.
- Installation fixe conforme aux normes.

Avantages produit :
- Modularité et évolutivité avec plus de 80 configurations possibles.
- Facilité de montage grâce aux sous-ensembles pré-montés.
- Sécurité renforcée avec garde-corps, sous-lisses « protège genou », plinthes et options de portillon.
- Mobilité possible avec option système roulant débrayable.
- Adapté à de nombreux secteurs industriels (maintenance, logistique, agroalimentaire, BTP...).

Conditionnement, stockage, conservation :
- Produit livré en colis à monter sur place.
- Stockage recommandé dans un environnement sec et protégé.
- Notice de montage fournie pour faciliter l’installation.

Autres informations utiles :
- Deux traverses équipées de roues pivotantes avec frein assurent stabilité et mobilité.
- Diamètre des roues adaptés à la hauteur du produit (Ø 125 mm et Ø 150 mm).
- Barre de renfort sous la plate-forme pour une meilleure rigidité.
- Portillon(s) en option pour sécuriser la plate-forme sur les 4 côtés.

Cette passerelle MECA MODUL 4 marches Lg 0,5 m avec garde-corps unilatéral offre une solution modulaire, sécurisée et conforme aux normes pour les accès industriels, garantissant confort, sécurité et adaptabilité aux besoins spécifiques des utilisateurs.
