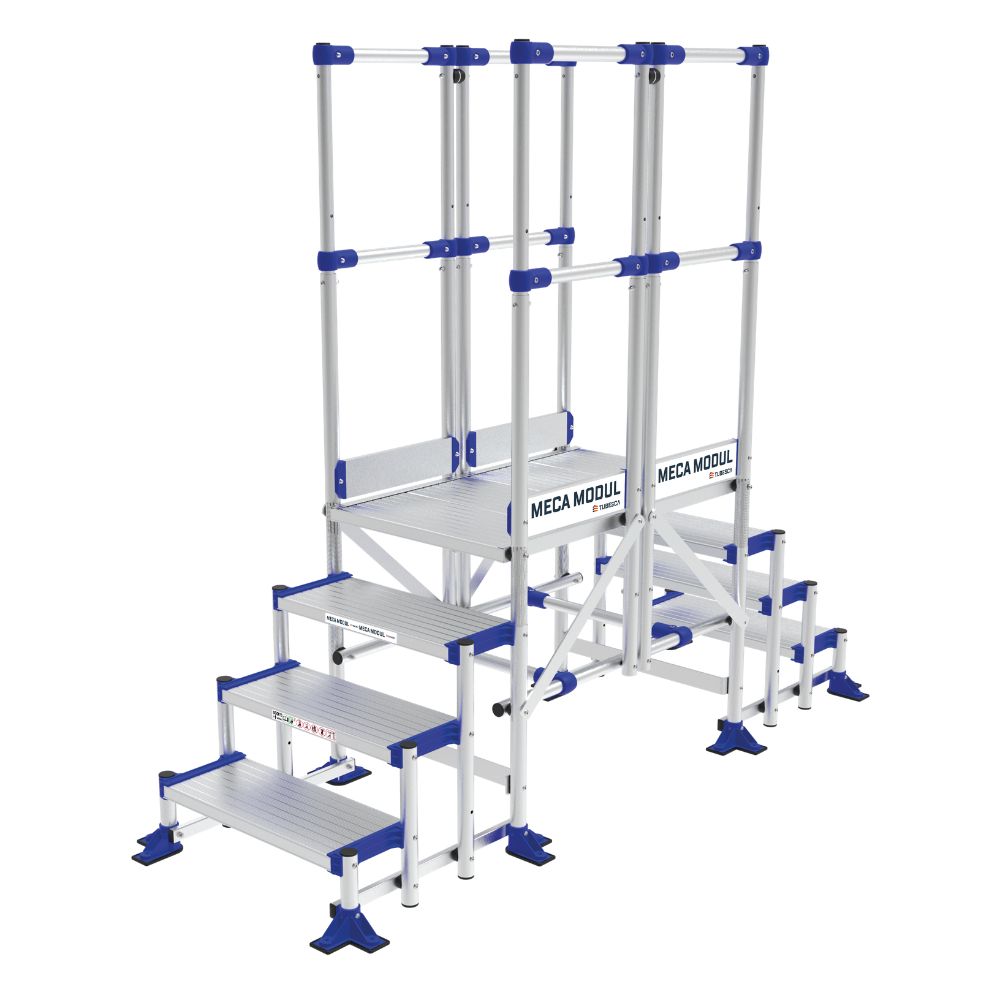

MECA MODUL Passerelle 4 marches Lg 0.5m - TUBESCA COMABI - 02380441

Marches résistantes à la torsion, boulonnées dans les rainures des limons.

Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.

Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).

2 mains courantes en série.

Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.

Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.

2 traverses avec roues pivotantes avec frein.

Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.

Diamètres utilisés : Ø 125 mm et Ø 150 mm.

Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).

Notice de montage fournie.

Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)

Passerelle MECA MODUL 4 marches longueur 0,5 m – TUBESCA COMABI – Réf. 02380441

Description du produit :
La passerelle MECA MODUL à 4 marches offre une structure robuste et modulable, conçue pour un usage industriel intensif. Les marches sont résistantes à la torsion et boulonnées dans les rainures des limons. La longueur standard de la plate-forme est de 775 mm pour une inclinaison à 45° ou 780 mm pour 60°, avec possibilité d’extensions de 50 mm jusqu’à 3000 mm. Deux mains courantes sont fournies en série, avec option d’une deuxième main courante supplémentaire. Pour une inclinaison à 45°, une sous-lisse « protège genou » est intégrée. La plate-forme est équipée d’un garde-corps sur deux côtés, d’une hauteur de 1100 mm avec sous-lisses et plinthes, assurant une sécurité renforcée. Deux traverses avec roues pivotantes équipées de freins facilitent la mobilité, avec des diamètres adaptés à la hauteur du produit (Ø 125 mm et Ø 150 mm). Une barre de renfort est placée sous la plate-forme pour une meilleure stabilité. Le produit est livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports) avec notice de montage. Un portillon est disponible en option pour une protection complète sur les quatre côtés.

Usages et applications :
Destinée à la maintenance industrielle, à l’aéronautique, au BTP, à l’agroalimentaire, à la logistique, au transport, ainsi qu’à l’entretien de mobilier urbain et de voirie. Adaptée aux zones de circulation sécurisées en espaces étroits ou encombrés, accès à machines, quais de chargement, fosses, et postes de travail temporaires ou permanents.

Fonctionnement :
Escalier avec inclinaison au choix de 45° (préconisé pour confort et sécurité) ou 60° (pour espaces réduits, descente face à l’escalier). Les marches sont fixées aux montants par visserie. La fixation au sol se fait par équerres à chaque extrémité. Les roues pivotantes avec freins assurent la mobilité et la stabilité. Le système roulant débrayable est disponible en option (sur demande).

Caractéristiques techniques détaillées :
- Matériau : Aluminium, adapté aux environnements industriels.
- Normes : Conforme aux normes EN ISO 14122 et EN 1090.
- Hauteur des garde-corps : 1100 mm.
- Distance entre lisses : minimum 500 mm.
- Hauteur de plinthe : minimum 100 mm.
- Distance entre poteaux : maximum 1500 mm.
- Largeur standard des marches : 600 mm (modèle présenté), également disponible en 800 ou 1000 mm.
- Longueur standard de la plate-forme : 600 mm, extensible de 50 mm à 3000 mm.
- Charge admissible : 150 kg par marche, charge répartie 200 kg/m².
- Profondeur des marches : 225 mm pour inclinaison 45°, 175 mm pour 60°.
- Diamètre roues : Ø 125 mm et Ø 150 mm selon hauteur.
- Dimensions hors tout pour la passerelle 4 marches, longueur 0,5 m :
- Hauteur produit : 1,93 m
- Largeur hors tout : 0,84 m
- Longueur hors tout : 2,77 m
- Poids : 33,9 kg
- Hauteur d’accès maxi : 1,8 m
- Espace libre sous la plate-forme : 34 cm (pour 4 marches)
- Extensions possibles : jusqu’à 3000 mm en modules de 50 mm.

Performances :
- Garantie 2 ans.
- Charge maximale supportée 200 kg/m².
- Produit modulable avec plus de 80 configurations possibles.
- Conforme aux normes de sécurité pour accès et travail en milieu industriel.

Matériaux et composition :
- Aluminium extrudé pour la structure.
- Marches en aluminium fixées par visserie.
- Garde-corps avec sous-lisses et plinthes en aluminium.
- Roues pivotantes avec frein (matériau adapté à la charge et hauteur).

Compatibilités :
- Compatible avec extensions de plate-forme et garde-corps supplémentaires.
- Portillon d’accès en option pour sécurisation complète.
- Système roulant débrayable en option.

Normes et certifications :
- Conforme à la norme EN ISO 14122 (sécurité des accès permanents aux machines).
- Conforme à la norme EN 1090 (exécution des structures en acier et aluminium).

Conditions d’utilisation et recommandations :
- Usage exclusivement en milieu industriel.
- Préconisation d’utilisation d’escaliers à 45° pour plus de sécurité et confort.
- Revêtement des marches en caillebotis recommandé pour usage extérieur.
- Fixation au sol obligatoire pour stabilité.
- Utilisation possible avec portillon et garde-corps pour sécurité accrue.

Avantages produit :
- Modularité et évolutivité grâce aux extensions et options.
- Montage simplifié avec livraison en sous-ensembles.
- Mobilité facilitée par roues pivotantes avec freins.
- Sécurité renforcée avec garde-corps, sous-lisses, plinthes et options de portillon.
- Adapté à de nombreux secteurs industriels et applications variées.

Conditionnement, stockage, conservation :
- Produit livré en sous-ensembles pré-montés.
- Notice de montage incluse.
- Stockage recommandé dans un environnement sec pour préserver l’aluminium.

Informations complémentaires :
- Barre de renfort sous la plate-forme pour une meilleure stabilité.
- Possibilité d’avoir un système roulant débrayable (sur demande).
- Diamètres et positionnement des roues adaptés à la hauteur du produit.

Cette synthèse est basée exclusivement sur les informations fournies dans la fiche produit PDF Tubesca-Comabi, pages 5, 6, 11, et 12 du catalogue Solutions Modulaires édition janvier 2023.
