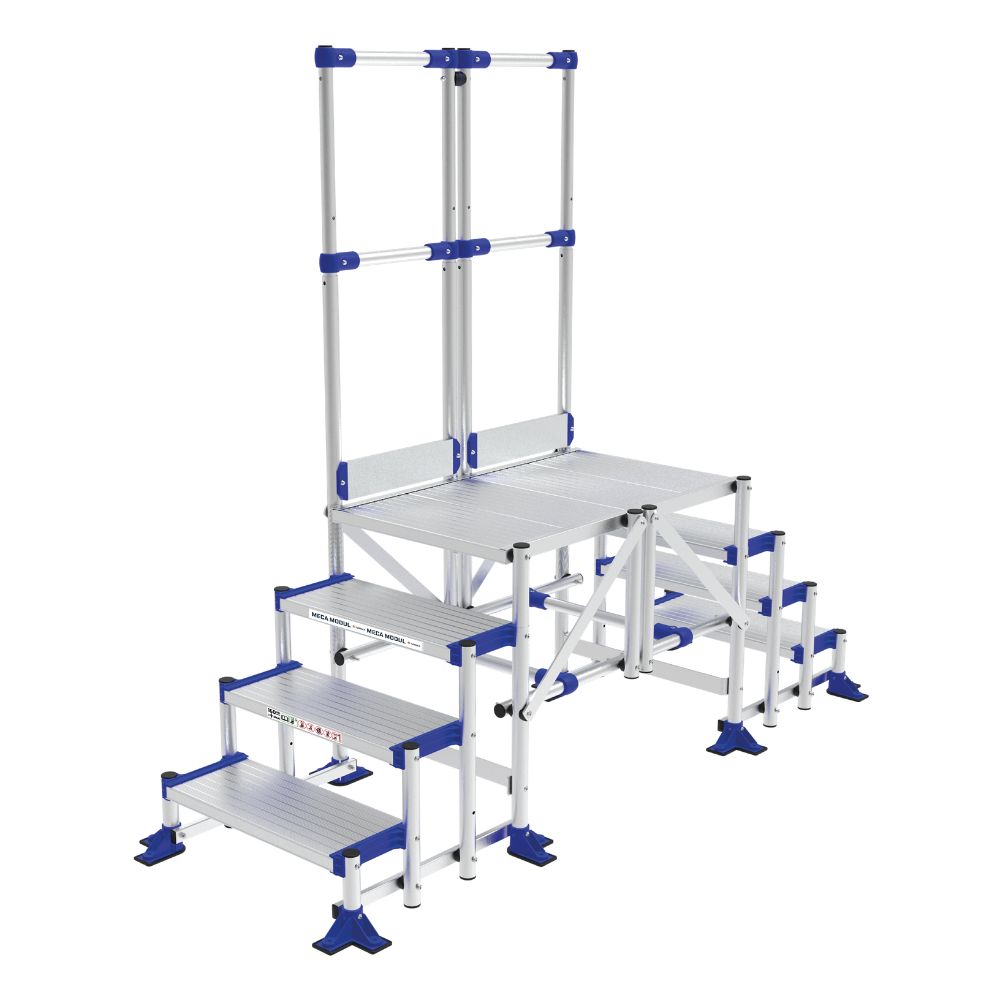

MECA MODUL Passerelle 4 marches Lg 1.5m GC unilatéral - TUBESCA COMABI - 02380463

Marches résistantes à la torsion, boulonnées dans les rainures des limons.

Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.

Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).

2 mains courantes en série.

Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.

Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.

2 traverses avec roues pivotantes avec frein.

Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.

Diamètres utilisés : Ø 125 mm et Ø 150 mm.

Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).

Notice de montage fournie.

Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)

Passerelle MECA MODUL 4 marches, longueur 1,5 m, garde-corps unilatéral – TUBESCA COMABI

Description du produit
Cette passerelle modulaire est conçue pour un usage industriel, offrant un accès sécurisé et confortable. Elle est équipée de marches résistantes à la torsion, boulonnées dans les rainures des limons pour une solidité accrue. La longueur standard de la plate-forme est de 775 mm (pour une inclinaison à 45°) ou 780 mm (pour 60°). Il est possible d’ajouter des extensions de 50 mm jusqu’à 3000 mm pour adapter la longueur selon les besoins (voir page 147 du catalogue). La passerelle est livrée pré-montée en sous-ensembles (escalier, plate-forme, garde-corps, supports) avec une notice de montage fournie.

Usages et applications
Adaptée à la maintenance industrielle, aéronautique, BTP, agro-alimentaire, logistique, transport, entretien de mobilier urbain et de voirie. Elle permet d’accéder en toute sécurité à des machines, quais de chargement, fosses, ou zones de travail temporaires ou permanentes.

Fonctionnement
L’escalier présente une inclinaison standard de 45° avec possibilité de 60° pour les espaces réduits (descente face à l’escalier). Pour une inclinaison à 45°, une sous-lisse « protège genou » est intégrée. La plate-forme dispose d’un garde-corps sur un côté, hauteur 1100 mm, avec sous-lisses et plinthes. Deux traverses avec roues pivotantes équipées de freins assurent la mobilité et la stabilité. Le diamètre des roues est adapté à la hauteur du produit : Ø 125 mm côté plan de montée, Ø 150 mm côté plate-forme.

Caractéristiques techniques détaillées
- Matériau : Aluminium, adapté aux environnements industriels
- Charge admissible : 150 kg par marche, charge répartie 200 kg/m²
- Largeur hors tout : 840 mm
- Hauteur hors tout : 1,93 m
- Hauteur d’accès maximale : 2,77 m
- Longueur plate-forme : 1,5 m (extensible jusqu’à 3 m par modules de 50 mm)
- Nombre de marches : 4
- Poids : 47,5 kg
- Garde-corps unilatéral hauteur 1100 mm avec sous-lisses et plinthes

Dimensions et poids
- Largeur hors tout : 840 mm
- Hauteur hors tout : 1,93 m
- Longueur hors tout : 2,77 m
- Poids : 47,5 kg

Performances
Produit conforme à la norme EN ISO 14122, garantissant la sécurité des accès en milieu industriel. Garantie 2 ans. Adapté à un usage intensif sur sol plat avec une charge maximale de 200 kg/m².

Matériaux et composition
Aluminium pour la structure et les marches, assurant légèreté, résistance à la corrosion et durabilité. Les marches sont fixées aux montants par visserie. Les roues et freins sont en matériaux adaptés à la hauteur et à la charge.

Compatibilités
Compatible avec les extensions de plate-forme et garde-corps (latéral, frontal, portillon) disponibles en option pour sécuriser entièrement la zone de travail. Possibilité d’ajouter un portillon pour une protection complète sur les 4 côtés.

Normes et certifications
Conforme aux normes EN ISO 14122 et EN 1090 pour les installations fixes en milieu industriel. Garantie 2 ans.

Conditions d’utilisation et recommandations
- Utilisation recommandée avec une inclinaison à 45° pour plus de confort et de sécurité.
- L’inclinaison à 60° est tolérée uniquement dans les espaces restreints, avec descente face à l’escalier.
- Pour les hauteurs supérieures à 500 mm, le garde-corps est obligatoire.
- Les marches et plate-forme peuvent être revêtues de caillebotis pour une utilisation extérieure antidérapante.
- Produit à fixer au sol pour plus de stabilité.

Avantages produit
- Modularité et évolutivité avec plus de 20 modules et 80 configurations possibles.
- Livraison rapide et produit pré-monté en sous-ensembles.
- Options de sécurité et de confort (garde-corps, portillon, rampes).
- Adapté à divers secteurs industriels.
- Système roulant débrayable en option (sur demande).

Conditionnement, stockage, conservation
Livré en colis à monter sur place, avec notice de montage incluse. Stockage à l’abri de l’humidité et dans un environnement propre recommandé pour préserver l’état de l’aluminium et des composants.

Informations complémentaires
- Barre de renfort sous la plate-forme pour une meilleure rigidité.
- Deux mains courantes en série, une montée au choix à droite ou à gauche, la deuxième en option.
- Deux traverses avec roues pivotantes et freins assurent la mobilité et la stabilité.
- Diamètres roues : Ø 125 mm et Ø 150 mm selon position.
- Portillon(s) en option pour obtenir une plate-forme de travail sécurisée sur les 4 côtés.

Cette passerelle MECA MODUL 4 marches, longueur 1,5 m, garde-corps unilatéral, est une solution modulaire robuste et sécurisée, parfaitement adaptée aux environnements industriels nécessitant un accès sûr et modulable.
