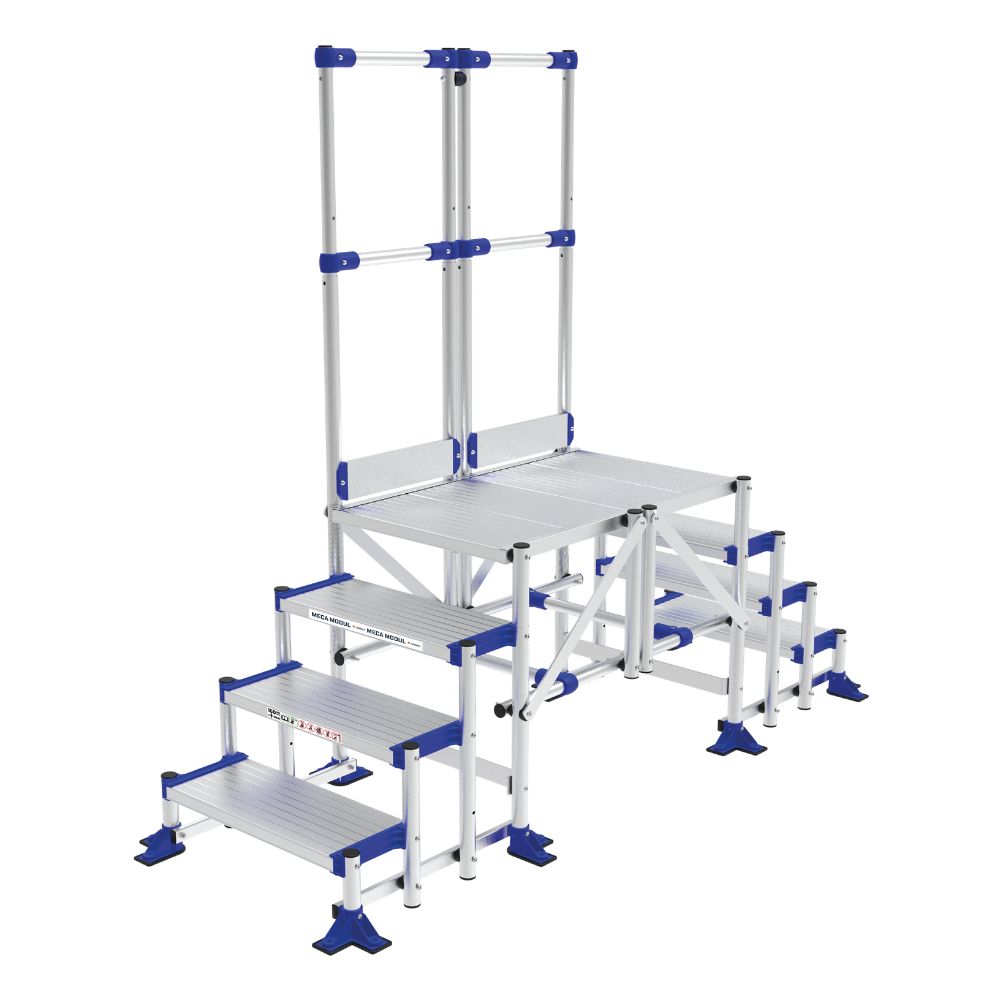

MECA MODUL Passerelle 4 marches Lg 1.5m GC unilatéral - TUBESCA COMABI - 02380463
Référence : T02502380463
Découvrez MECA MODUL Passerelle 4 marches Lg 1.5m GC unilatéral - TUBESCA COMABI - 02380463 disponible à l'achat
- Marches résistantes à la torsion, boulonnées dans les limons
- Plate-forme avec garde-corps sur 2 côtés pour sécurité
- Possibilité d'extensions de 50 mm jusqu'à 3000 mm
- Livré pré-monté avec notice de montage incluse
- 2 traverses avec roues pivotantes et frein pour mobilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.
Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).
2 mains courantes en série.
Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.
Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
2 traverses avec roues pivotantes avec frein.
Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.
Diamètres utilisés : Ø 125 mm et Ø 150 mm.
Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)
Description du produit
Cette passerelle modulaire est conçue pour un usage industriel, offrant un accès sécurisé et confortable. Elle est équipée de marches résistantes à la torsion, boulonnées dans les rainures des limons pour une solidité accrue. La longueur standard de la plate-forme est de 775 mm (pour une inclinaison à 45°) ou 780 mm (pour 60°). Il est possible d’ajouter des extensions de 50 mm jusqu’à 3000 mm pour adapter la longueur selon les besoins (voir page 147 du catalogue). La passerelle est livrée pré-montée en sous-ensembles (escalier, plate-forme, garde-corps, supports) avec une notice de montage fournie.
Usages et applications
Adaptée à la maintenance industrielle, aéronautique, BTP, agro-alimentaire, logistique, transport, entretien de mobilier urbain et de voirie. Elle permet d’accéder en toute sécurité à des machines, quais de chargement, fosses, ou zones de travail temporaires ou permanentes.
Fonctionnement
L’escalier présente une inclinaison standard de 45° avec possibilité de 60° pour les espaces réduits (descente face à l’escalier). Pour une inclinaison à 45°, une sous-lisse « protège genou » est intégrée. La plate-forme dispose d’un garde-corps sur un côté, hauteur 1100 mm, avec sous-lisses et plinthes. Deux traverses avec roues pivotantes équipées de freins assurent la mobilité et la stabilité. Le diamètre des roues est adapté à la hauteur du produit : Ø 125 mm côté plan de montée, Ø 150 mm côté plate-forme.
Caractéristiques techniques détaillées
- Matériau : Aluminium, adapté aux environnements industriels
- Charge admissible : 150 kg par marche, charge répartie 200 kg/m²
- Largeur hors tout : 840 mm
- Hauteur hors tout : 1,93 m
- Hauteur d’accès maximale : 2,77 m
- Longueur plate-forme : 1,5 m (extensible jusqu’à 3 m par modules de 50 mm)
- Nombre de marches : 4
- Poids : 47,5 kg
- Garde-corps unilatéral hauteur 1100 mm avec sous-lisses et plinthes
Dimensions et poids
- Largeur hors tout : 840 mm
- Hauteur hors tout : 1,93 m
- Longueur hors tout : 2,77 m
- Poids : 47,5 kg
Performances
Produit conforme à la norme EN ISO 14122, garantissant la sécurité des accès en milieu industriel. Garantie 2 ans. Adapté à un usage intensif sur sol plat avec une charge maximale de 200 kg/m².
Matériaux et composition
Aluminium pour la structure et les marches, assurant légèreté, résistance à la corrosion et durabilité. Les marches sont fixées aux montants par visserie. Les roues et freins sont en matériaux adaptés à la hauteur et à la charge.
Compatibilités
Compatible avec les extensions de plate-forme et garde-corps (latéral, frontal, portillon) disponibles en option pour sécuriser entièrement la zone de travail. Possibilité d’ajouter un portillon pour une protection complète sur les 4 côtés.
Normes et certifications
Conforme aux normes EN ISO 14122 et EN 1090 pour les installations fixes en milieu industriel. Garantie 2 ans.
Conditions d’utilisation et recommandations
- Utilisation recommandée avec une inclinaison à 45° pour plus de confort et de sécurité.
- L’inclinaison à 60° est tolérée uniquement dans les espaces restreints, avec descente face à l’escalier.
- Pour les hauteurs supérieures à 500 mm, le garde-corps est obligatoire.
- Les marches et plate-forme peuvent être revêtues de caillebotis pour une utilisation extérieure antidérapante.
- Produit à fixer au sol pour plus de stabilité.
Avantages produit
- Modularité et évolutivité avec plus de 20 modules et 80 configurations possibles.
- Livraison rapide et produit pré-monté en sous-ensembles.
- Options de sécurité et de confort (garde-corps, portillon, rampes).
- Adapté à divers secteurs industriels.
- Système roulant débrayable en option (sur demande).
Conditionnement, stockage, conservation
Livré en colis à monter sur place, avec notice de montage incluse. Stockage à l’abri de l’humidité et dans un environnement propre recommandé pour préserver l’état de l’aluminium et des composants.
Informations complémentaires
- Barre de renfort sous la plate-forme pour une meilleure rigidité.
- Deux mains courantes en série, une montée au choix à droite ou à gauche, la deuxième en option.
- Deux traverses avec roues pivotantes et freins assurent la mobilité et la stabilité.
- Diamètres roues : Ø 125 mm et Ø 150 mm selon position.
- Portillon(s) en option pour obtenir une plate-forme de travail sécurisée sur les 4 côtés.
Cette passerelle MECA MODUL 4 marches, longueur 1,5 m, garde-corps unilatéral, est une solution modulaire robuste et sécurisée, parfaitement adaptée aux environnements industriels nécessitant un accès sûr et modulable.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
Questions produits
Quelles sont les normes de sécurité applicables à la passerelle MECA MODUL 4 marches ?
Cette passerelle est conforme aux normes EN ISO 14122 et EN 1090, garantissant la sécurité des accès en milieu industriel. Elle répond aux exigences pour les installations fixes et bénéficie d’une garantie de 2 ans.
Comment choisir l’inclinaison de la passerelle pour un usage sécurisé ?
L’inclinaison recommandée est de 45° pour un confort et une sécurité optimaux. L’inclinaison de 60° est tolérée uniquement dans les espaces restreints, avec une descente face à l’escalier, conformément aux préconisations de la norme EN ISO 14122.
Quels sont les critères techniques spécifiques des marches et de la plate-forme ?
Les marches sont résistantes à la torsion et boulonnées dans les rainures des limons. La charge admissible est de 150 kg par marche et 200 kg/m² répartis. La plate-forme standard mesure 1,5 m de long, extensible jusqu’à 3 m par modules de 50 mm.
Quels équipements de sécurité sont intégrés ou disponibles en option ?
La passerelle dispose d’un garde-corps unilatéral de 1100 mm de hauteur avec sous-lisses et plinthes. Une sous-lisse « protège genou » est intégrée pour une inclinaison à 45°. Des options telles que portillon(s), garde-corps supplémentaires et système roulant débrayable sont disponibles pour une sécurité accrue.
Comment la passerelle MECA MODUL assure-t-elle la mobilité et la stabilité sur chantier ?
Elle est équipée de deux traverses avec roues pivotantes munies de freins, adaptées à la hauteur du produit (Ø 125 mm côté plan de montée, Ø 150 mm côté plate-forme). Le produit est livré pré-monté en sous-ensembles avec notice de montage.
Quelles sont les limites d’utilisation de la passerelle en termes de charge et d’environnement ?
Cette passerelle est conçue pour un usage intensif sur sol plat avec une charge maximale de 200 kg/m². Le matériau aluminium assure une bonne résistance à la corrosion et convient aux environnements industriels. Pour les hauteurs supérieures à 500 mm, le garde-corps est obligatoire.
