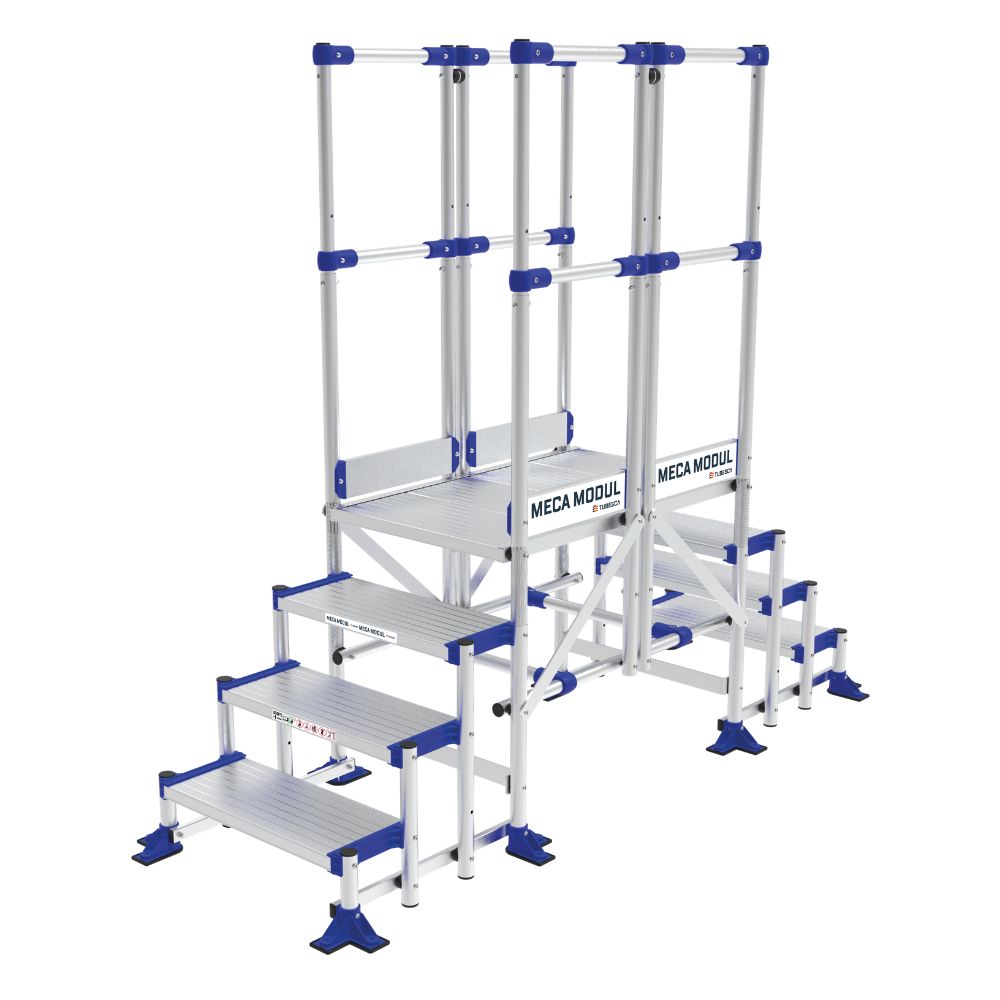

MECA MODUL Passerelle 4 marches Lg 1.5m - TUBESCA COMABI - 02380443
Référence : T02502380443
Découvrez MECA MODUL Passerelle 4 marches Lg 1.5m - TUBESCA COMABI - 02380443 disponible à l'achat
- Marches résistantes à la torsion, boulonnées dans les limons.
- Longueur de la plate-forme de 775 mm à 780 mm selon l'angle.
- Garde-corps sur 2 côtés avec hauteur de 1100 mm.
- 2 mains courantes en série pour plus de sécurité.
- Produit livré pré-monté avec notice de montage incluse.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.
Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).
2 mains courantes en série.
Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.
Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
2 traverses avec roues pivotantes avec frein.
Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.
Diamètres utilisés : Ø 125 mm et Ø 150 mm.
Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)
Description du produit :
- Passerelle industrielle modulaire conçue pour un usage intensif en milieu industriel.
- Structure en aluminium, adaptée à des environnements variés.
- Marches résistantes à la torsion, fixées aux montants par visserie.
- Longueur standard de la plate-forme : 600 mm, avec possibilité d’extensions de 50 mm jusqu’à 3000 mm.
- Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm, équipée de sous-lisses et plinthes.
- Deux mains courantes en série.
- Deux traverses avec roues pivotantes Ø 150 mm avec frein côté plate-forme.
- Côté plan de montée : deux roues pivotantes Ø 125 mm avec frein.
- Barre de renfort sous la plate-forme.
- Produit livré en sous-ensembles pré-montés (escalier, plate-forme, garde-corps, supports).
- Notice de montage fournie.
- Portillon(s) en option pour obtenir une plate-forme de travail sécurisée sur les 4 côtés.
Usages et applications :
- Accès sécurisé à machines, quais de chargement, fosses.
- Zones de circulation sécurisées en espaces étroits ou encombrés.
- Postes de travail temporaires ou permanents.
- Maintenance industrielle, aéronautique, BTP, agroalimentaire, logistique, transport, entretien mobilier urbain et voirie.
Fonctionnement :
- Escalier avec inclinaison à 45°.
- Sous-lisse « protège genou » intégrée pour inclinaison 45°.
- Roues adaptées au produit pour faciliter le déplacement, avec système de freinage.
- Possibilité d’option système roulant débrayable (sur demande).
Caractéristiques techniques détaillées :
- Hauteur verticale : 1,93 m hors tout.
- Hauteur du plancher : 0,77 m.
- Longueur du plancher : 1,5 m.
- Largeur hors tout : 0,84 m.
- Poids : 57,1 kg.
- Nombre de marches : 4.
- Largeur des marches : 600 mm (réf. 02380443).
- Charge admissible répartie : 200 kg/m².
- Charge admissible sur marches : 150 kg.
- Conforme à la norme EN ISO 14122 et EN 1090.
Dimensions, poids, valeurs, tolérances :
- Largeur hors tout : 0,84 m.
- Longueur hors tout : 2,77 m.
- Hauteur d’accès maximale : 2,8 m.
- Poids total : 57,1 kg.
Performances :
- Usage intensif en milieu industriel.
- Adapté à des sols plats.
- Garantie 2 ans.
Matériaux et composition :
- Aluminium pour la structure.
- Marches en aluminium antidérapant.
- Garde-corps et sous-lisses en aluminium.
- Roues pivotantes avec freins en caoutchouc ou matériaux adaptés.
Compatibilités :
- Compatible avec extensions de plate-forme jusqu’à 3000 mm.
- Compatible avec accessoires : portillon, garde-corps supplémentaires, rampes.
Normes et certifications :
- Conforme aux normes EN ISO 14122 et EN 1090.
- Garantie 2 ans.
- Usage professionnel et industriel.
Conditions d’utilisation et recommandations :
- Utilisation recommandée à inclinaison 45° pour sécurité et confort.
- Pour des hauteurs supérieures à 500 mm, garde-corps obligatoire.
- Pour utilisation en extérieur, revêtement en caillebotis conseillé.
- Produit à fixer au sol possible.
- Maintenance et entretien réguliers recommandés.
Avantages produit :
- Modularité et évolutivité avec plus de 80 configurations possibles.
- Adaptabilité à divers environnements industriels.
- Montage facile avec notice fournie.
- Mobilité facilitée grâce aux roues pivotantes avec frein.
- Sécurité renforcée avec garde-corps et sous-lisses.
- Possibilité d’ajouter portillon pour sécurisation complète.
Conditionnement, stockage, conservation :
- Livré en colis sous forme de sous-ensembles à monter sur place.
- Stockage conseillé en milieu sec et à l’abri des intempéries pour préserver l’aluminium.
Autres informations utiles :
- Possibilité d’extensions de plate-forme et garde-corps en modules de 50 mm jusqu’à 3000 mm.
- Option système roulant débrayable disponible sur demande.
- Produit garanti 2 ans.
- Notice de montage incluse.
- Produit conforme aux exigences de sécurité industrielle.
Cette passerelle MECA MODUL 4 marches de 1,5 m de longueur est une solution modulaire et robuste, adaptée aux environnements industriels exigeants, offrant sécurité, confort et évolutivité.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les normes de sécurité auxquelles cette passerelle MECA MODUL est conforme ?
La passerelle MECA MODUL respecte les normes EN ISO 14122 et EN 1090, garantissant un usage industriel sécurisé. Ces normes imposent notamment des hauteurs de garde-corps de 1100 mm, des distances minimales entre lisses, et des charges admissibles sur les marches et la plate-forme.
Comment est assurée la sécurité sur la passerelle MECA MODUL 4 marches ?
La passerelle est équipée de garde-corps sur 2 côtés avec une hauteur de 1100 mm, sous-lisses et plinthes pour éviter les chutes d’objets. Deux mains courantes sont fournies en série, ainsi qu’une sous-lisse « protège genou » pour l’inclinaison à 45°. Des portillons sont disponibles en option pour sécuriser la plate-forme sur les 4 côtés.
Quelles sont les caractéristiques techniques qui influent sur la stabilité et la mobilité de la passerelle ?
La structure en aluminium est légère (57,1 kg) et robuste, avec des marches résistantes à la torsion fixées par visserie. La passerelle dispose de 2 traverses équipées de roues pivotantes avec frein (Ø 125 mm côté plan de montée, Ø 150 mm côté plate-forme), adaptées à la hauteur du produit pour faciliter les déplacements en milieu industriel.
Quelle est la capacité de charge admissible de cette passerelle ?
La charge admissible répartie sur la plate-forme est de 200 kg/m², avec une charge maximale de 150 kg par marche, conformément aux exigences de sécurité industrielle pour un usage professionnel.
Comment choisir l’inclinaison et la longueur de la plate-forme pour cette passerelle modulaire ?
Il est recommandé de privilégier une inclinaison de 45° pour plus de confort et de sécurité, avec une profondeur de marche de 225 mm. La longueur standard de la plate-forme est de 600 mm, extensible par modules de 50 mm jusqu’à 3000 mm, offrant une grande modularité pour s’adapter aux contraintes du chantier.
Dans quels contextes professionnels cette passerelle MECA MODUL est-elle la plus adaptée ?
Elle convient particulièrement aux environnements industriels exigeants tels que la maintenance industrielle, l’aéronautique, le BTP, l’agroalimentaire, la logistique et le transport. Elle facilite l’accès sécurisé à des machines, quais de chargement, fosses, et postes de travail temporaires ou permanents.
