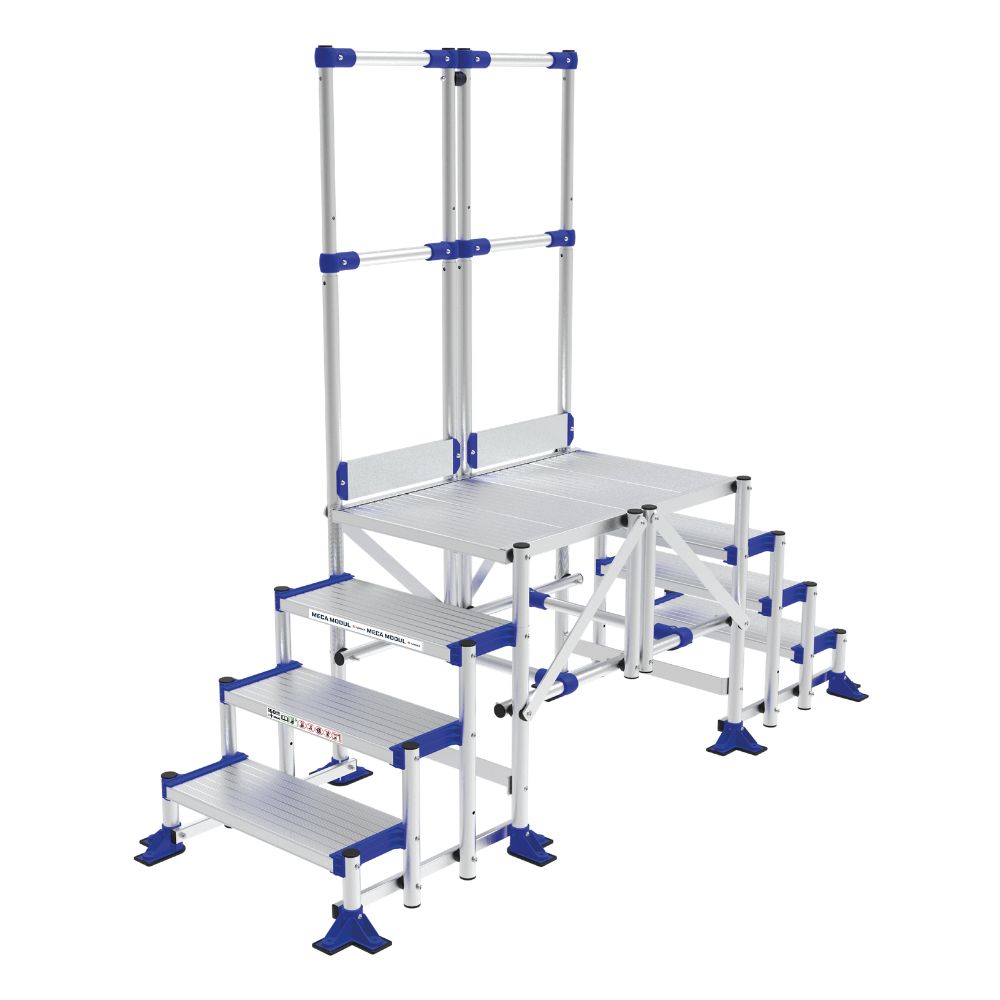

MECA MODUL Passerelle 4 marches Lg 1m GC unilatéral - TUBESCA COMABI - 02380462

Marches résistantes à la torsion, boulonnées dans les rainures des limons.

Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.

Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).

2 mains courantes en série.

Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.

Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.

2 traverses avec roues pivotantes avec frein.

Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.

Diamètres utilisés : Ø 125 mm et Ø 150 mm.

Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).

Notice de montage fournie.

Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)

Passerelle MECA MODUL 4 marches, longueur 1 m, avec garde-corps unilatéral – TUBESCA COMABI – Réf. 02380462

Description du produit :
- Passerelle industrielle modulaire en aluminium, conforme aux normes EN ISO 14122 et EN 1090, spécialement conçue pour une utilisation en milieu industriel.
- Longueur standard de la plate-forme : 1 000 mm, avec possibilité d’extensions par modules de 50 mm jusqu’à 3 000 mm.
- 4 marches résistantes à la torsion, boulonnées dans les rainures des limons.
- Inclinaison possible à 45° ou 60°, avec sous-lisse « protège genou » intégrée pour l’inclinaison à 45°.
- Garde-corps unilatéral en série, hauteur 1 100 mm avec sous-lisses et plinthes.
- 2 traverses équipées de roues pivotantes avec frein, adaptées en diamètre (Ø 125 mm et Ø 150 mm) et positionnement à la hauteur du produit.
- Barre de renfort sous la plate-forme.
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports).
- Notice de montage fournie.
- Portillon(s) en option pour obtenir une plate-forme de travail avec protection sur les 4 côtés.

Usages et applications :
- Accès sécurisé à des machines pour maintenance.
- Accès à des quais de chargement, fosses, ou postes de travail temporaires ou permanents.
- Circulation sécurisée en espaces étroits ou encombrés.
- Utilisation adaptée aux secteurs industriels, agro-alimentaire, BTP, logistique, transport, entretien mobilier urbain et voirie.

Fonctionnement :
- Escalier avec marches fixées par visserie, montée sécurisée grâce aux mains courantes et garde-corps.
- Roues pivotantes avec frein pour faciliter le déplacement de la passerelle tout en assurant sa stabilité une fois en place.
- Possibilité d’extensions modulaires pour adapter la longueur selon les besoins spécifiques.

Caractéristiques techniques détaillées :
- Largeur hors tout : 840 mm.
- Hauteur produit hors tout : 1,93 m.
- Hauteur plancher : 0,77 m.
- Longueur plancher : 1,00 m.
- Longueur hors tout : 2,77 m.
- Poids : 38,9 kg.
- Nombre de marches : 4.
- Largeur des marches : 600 mm.
- Charge admissible répartie : 200 kg/m².
- Charge admissible sur marches : 150 kg.
- Diamètres roues : Ø 125 mm (plan de montée), Ø 150 mm (plate-forme).
- Respect des normes EN ISO 14122 et EN 1090.
- Garantie 5 ans.

Dimensions, poids, valeurs, tolérances :
- Hauteur totale : 1,93 m.
- Longueur hors tout : 2,77 m.
- Largeur hors tout : 0,84 m.
- Poids : 38,9 kg.

Performances :
- Sécurité renforcée par garde-corps sur un côté, sous-lisses et plinthes.
- Roues pivotantes avec frein assurant stabilité et mobilité.
- Résistance mécanique conforme aux normes industrielles.

Matériaux et composition :
- Aluminium pour la structure principale, assurant légèreté et résistance à la corrosion.
- Marches en aluminium strié ou caillebotis selon modèle.
- Éléments d’assemblage en acier ou aluminium.
- Roues en matériau adapté avec freins.

Compatibilités :
- Compatible avec extensions de plate-forme jusqu’à 3 000 mm.
- Possibilité d’ajouter portillons et garde-corps supplémentaires en option.

Normes et certifications :
- Conforme aux normes EN ISO 14122 (sécurité des machines – accès permanents aux machines et installations).
- Conforme à la norme EN 1090 (exécution des structures en acier et aluminium).
- Garantie 5 ans.

Conditions d’utilisation et recommandations :
- Usage en milieu industriel exclusivement.
- Préconisation d’inclinaison à 45° pour plus de confort et sécurité.
- Recommandation d’un revêtement antidérapant (caillebotis) pour utilisation extérieure.
- Fixation possible au sol via équerres.
- Entretien régulier recommandé pour maintenir les performances de sécurité.

Avantages produit :
- Modularité élevée avec plus de 20 modules et 80 configurations possibles.
- Montage rapide grâce à la livraison en sous-ensembles.
- Mobilité facilitée par roues pivotantes avec frein.
- Adaptabilité aux différents besoins industriels.
- Sécurité renforcée avec garde-corps, sous-lisses, plinthes et options portillon.
- Garantie longue durée (5 ans).

Conditionnement, stockage, conservation :
- Produit livré en colis à monter sur place.
- Stockage recommandé en milieu sec et à l’abri des intempéries pour préserver l’état de l’aluminium et des composants.
- Notice de montage incluse pour faciliter l’installation.

Informations complémentaires :
- Possibilité d’option système roulant débrayable (sur demande).
- Accessoires disponibles : portillon, garde-corps supplémentaires, extensions de plate-forme, équerres de fixation murale.
- Adapté aux environnements variés grâce à la robustesse de l’aluminium et aux composants modulaires.

Cette passerelle MECA MODUL 4 marches Lg 1m GC unilatéral offre une solution modulable, sécurisée et conforme aux exigences industrielles pour faciliter l’accès et la circulation dans les zones de travail en hauteur.
