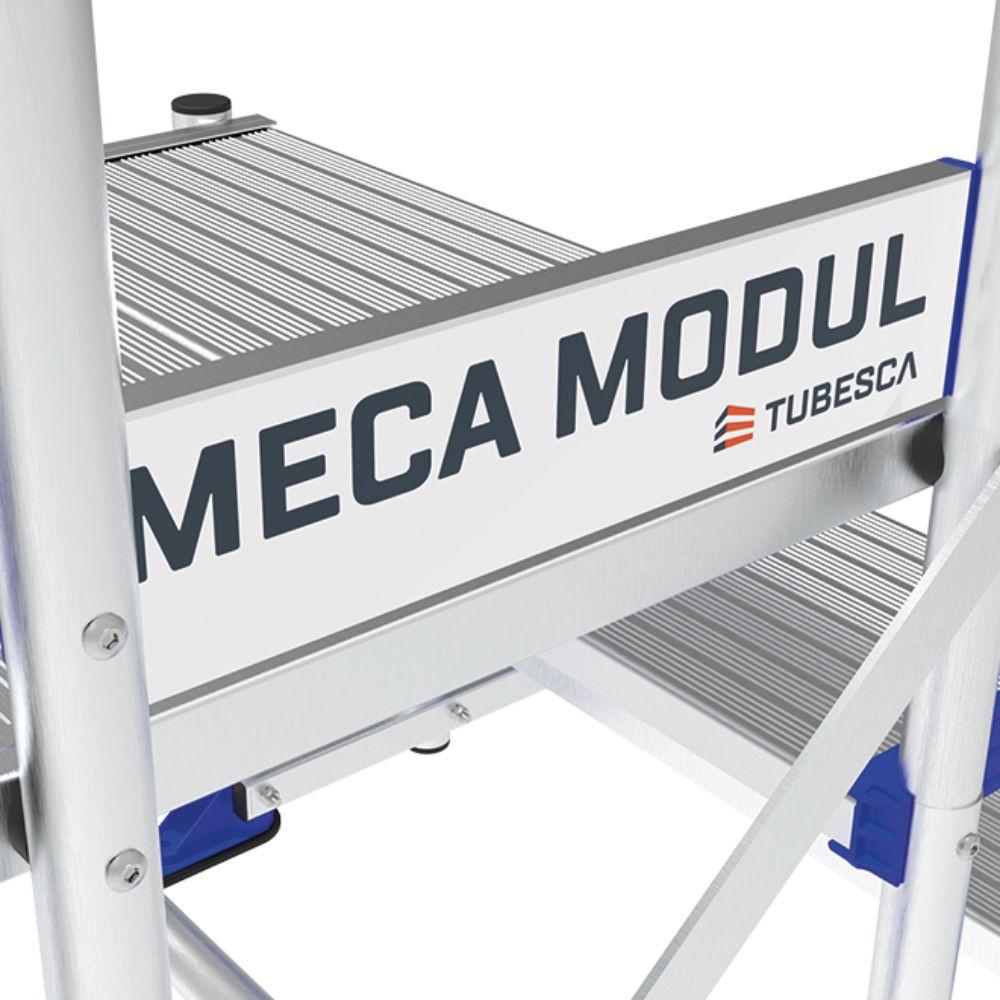

MECA MODUL Passerelle 4 marches Lg 1m - TUBESCA COMABI - 02380442

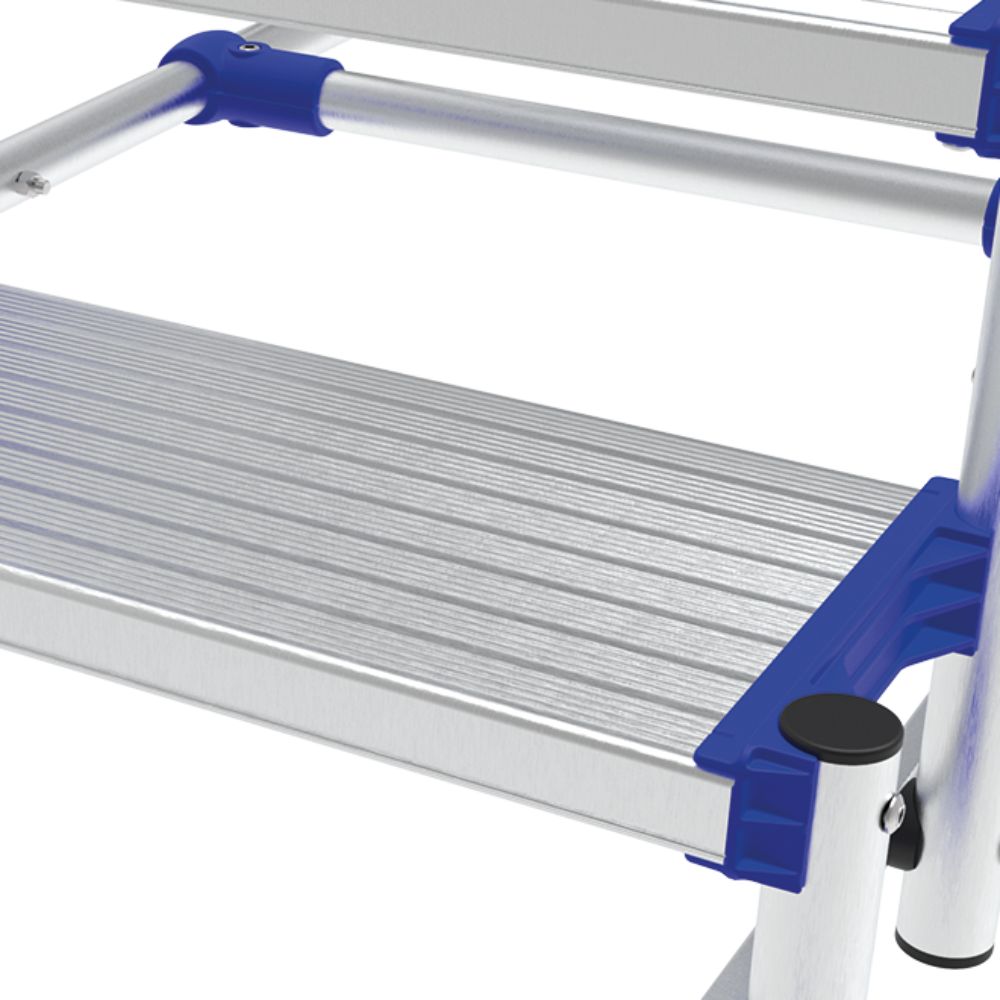

Marches résistantes à la torsion, boulonnées dans les rainures des limons.

Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.

Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).

2 mains courantes en série.

Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.

Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.

2 traverses avec roues pivotantes avec frein.

Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.

Diamètres utilisés : Ø 125 mm et Ø 150 mm.

Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).

Notice de montage fournie.

Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)

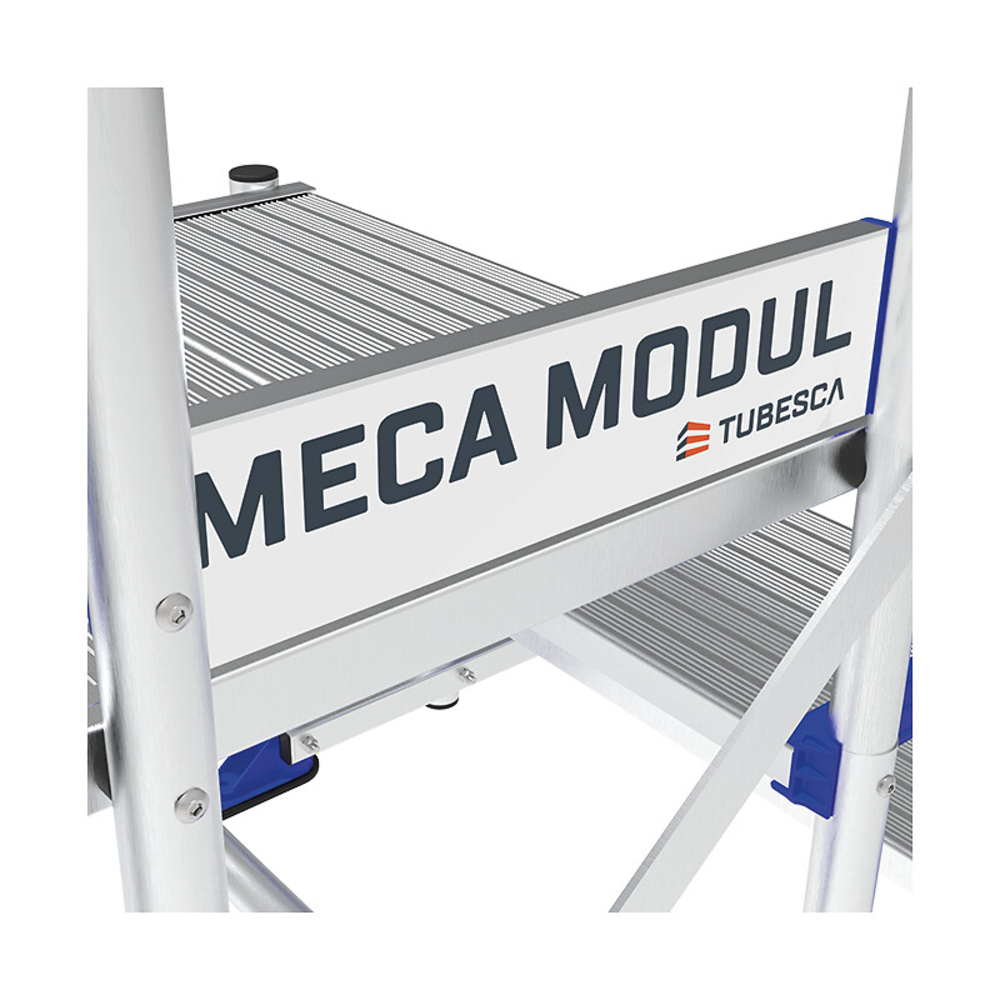

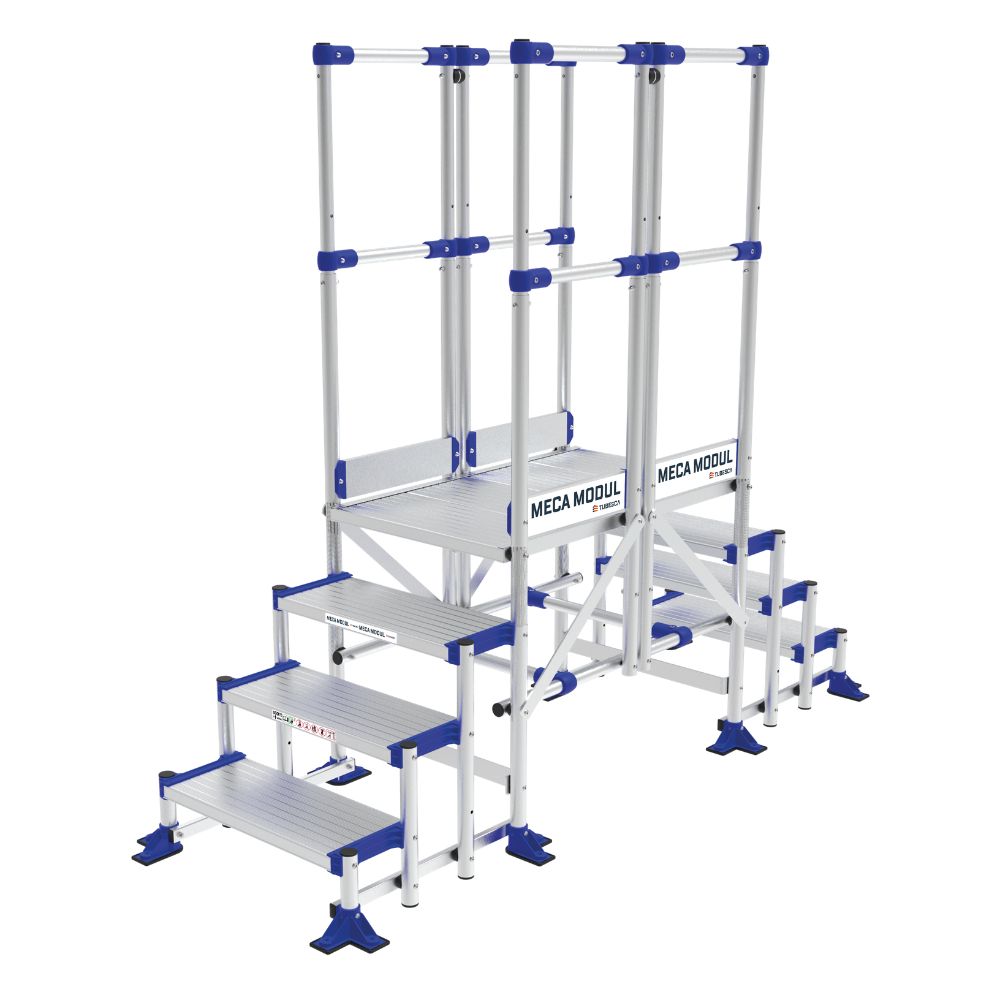

Passerelle MECA MODUL 4 marches, longueur 1 m - TUBESCA COMABI

Description du produit :
- Passerelle industrielle modulaire, conforme à la norme EN ISO 14122 et EN 1090, destinée à un usage intensif en milieu industriel.
- Structure en aluminium, adaptable aux environnements, garantie 5 ans.
- Marches résistantes à la torsion, fixées par visserie aux montants.
- Longueur standard de la plate-forme : 600 mm avec possibilité d’extensions de 50 mm jusqu’à 3000 mm.
- Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm, équipée de sous-lisses et plinthes.
- 2 mains courantes en série.
- Pour une inclinaison à 45°, une sous-lisse « protège genou » est intégrée.
- 2 traverses avec roues pivotantes Ø 150 mm avec frein côté plate-forme.
- Côté plan de montée : 2 roues pivotantes Ø 125 mm avec frein.
- Barre de renfort sous la plate-forme.
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
- Notice de montage fournie.
- Portillon(s) en option pour obtenir une plate-forme de travail avec protection sur les 4 côtés.

Usages et applications :
- Maintenance industrielle, aéronautique, BTP, agro-alimentaire, logistique, transport, entretien de mobilier urbain et de voirie.
- Accès à machines pour maintenance, accès à quais de chargement, zones de circulation sécurisées en espaces étroits, postes de travail temporaires ou permanents.

Fonctionnement :
- Escalier avec inclinaison de 45° équipé de sous-lisses.
- Utilisation sur sol plat avec charge maximale admissible de 200 kg/m².
- Charge admissible des marches : 150 kg.
- Roues pivotantes avec freins assurant la mobilité et la stabilité.

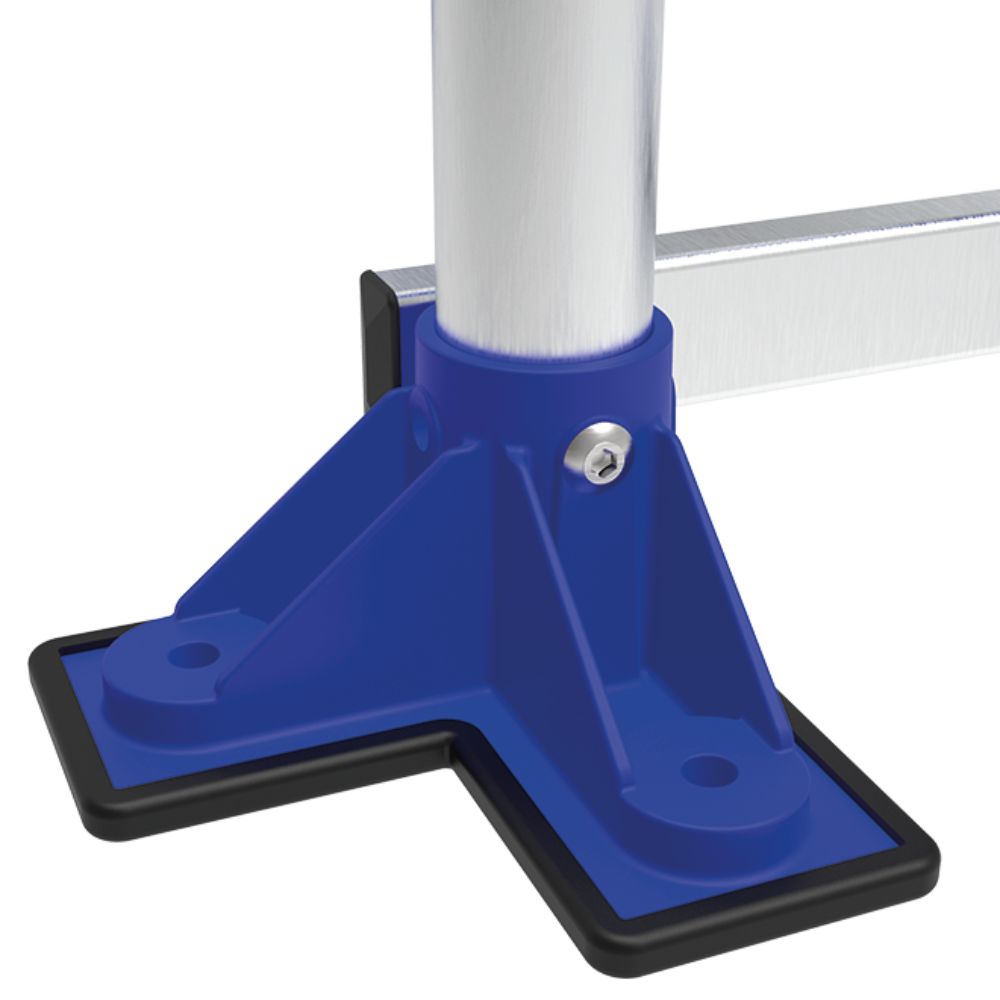

- Fixation de la passerelle par équerres à la base.

Caractéristiques techniques détaillées :
- Largeur hors tout : 0,84 m
- Hauteur du produit hors tout : 1,93 m
- Hauteur du plancher : 0,77 m
- Longueur du plancher : 1 m (avec possibilité d’extensions jusqu’à 3 m)
- Longueur hors tout : 2,77 m
- Nombre de marches : 4
- Poids : 45,5 kg
- Largeur des marches : 600 mm
- Hauteur des garde-corps : 1100 mm
- Distance entre lisses : minimum 500 mm
- Hauteur de plinthe : minimum 100 mm
- Distance entre poteaux : maximum 1500 mm
- Diamètres des roues : Ø 125 mm (plan de montée), Ø 150 mm (plate-forme)

Performances :
- Conforme aux normes EN ISO 14122 et EN 1090.
- Charge maximale admissible répartie : 200 kg/m².
- Charge maximale admissible par marche : 150 kg.
- Hauteur d’accès maximale : 2,3 m (pour ce modèle, selon tableau).

Matériaux et composition :
- Aluminium pour la structure principale.
- Marches en aluminium, résistantes à la torsion.
- Garde-corps en aluminium avec sous-lisses et plinthes.
- Roues pivotantes en matériau adapté avec freins intégrés.

Compatibilités :
- Compatible avec extensions de plate-forme par modules de 50 mm jusqu’à 3000 mm.
- Portillon(s) en option pour sécuriser l’accès.
- Possibilité d’ajouter un système roulant débrayable en option (sur demande).

Normes et certifications :
- Conforme à la norme EN ISO 14122 (sécurité des machines - accès permanents aux machines).
- Conforme à la norme EN 1090 (exécution des structures en acier et aluminium).
- Garantie 5 ans.

Conditions d’utilisation et recommandations :
- Usage exclusivement en milieu industriel.
- Pour des raisons de sécurité, il est recommandé d’utiliser un revêtement antidérapant (caillebotis conseillé pour usage extérieur).
- Inclinaison recommandée de 45° pour le confort et la sécurité.
- Les volées supérieures à 4000 mm à 45° ou 3000 mm à 60° ne sont pas conformes à la norme EN 14122.
- Fixation obligatoire par équerres à chaque extrémité.
- Utilisation sur sol plat avec charge maximale de 200 kg/m².

Avantages produit :
- Modularité et évolutivité avec plus de 20 modules et 80 configurations possibles.
- Facilité de montage grâce à la livraison en sous-ensembles avec notice fournie.
- Sécurité renforcée avec garde-corps, sous-lisses, plinthes et mains courantes.
- Mobilité assurée par roues pivotantes avec freins adaptés à la hauteur.
- Adaptabilité à divers environnements industriels.
- Garantie 5 ans et conformité aux normes européennes.

Conditionnement, stockage, conservation :
- Produit livré en colis à monter sur place.
- Stockage recommandé en milieu sec et à l’abri des agressions mécaniques.

Informations complémentaires :
- Possibilité d’ajouter des rampes d’accès et portillons pour sécuriser les zones d’accès.
- Barre de renfort sous la plate-forme pour une meilleure rigidité.
- Produit adapté à des postes de travail temporaires ou permanents, zones de franchissement, accès à machines, quais, fosses.

Ce résumé reprend l’ensemble des informations techniques, fonctionnelles et normatives présentes dans la fiche produit PDF Tubesca-Comabi, pages 5, 6, 11 et 12 du catalogue Solutions Modulaires édition janvier 2023.
