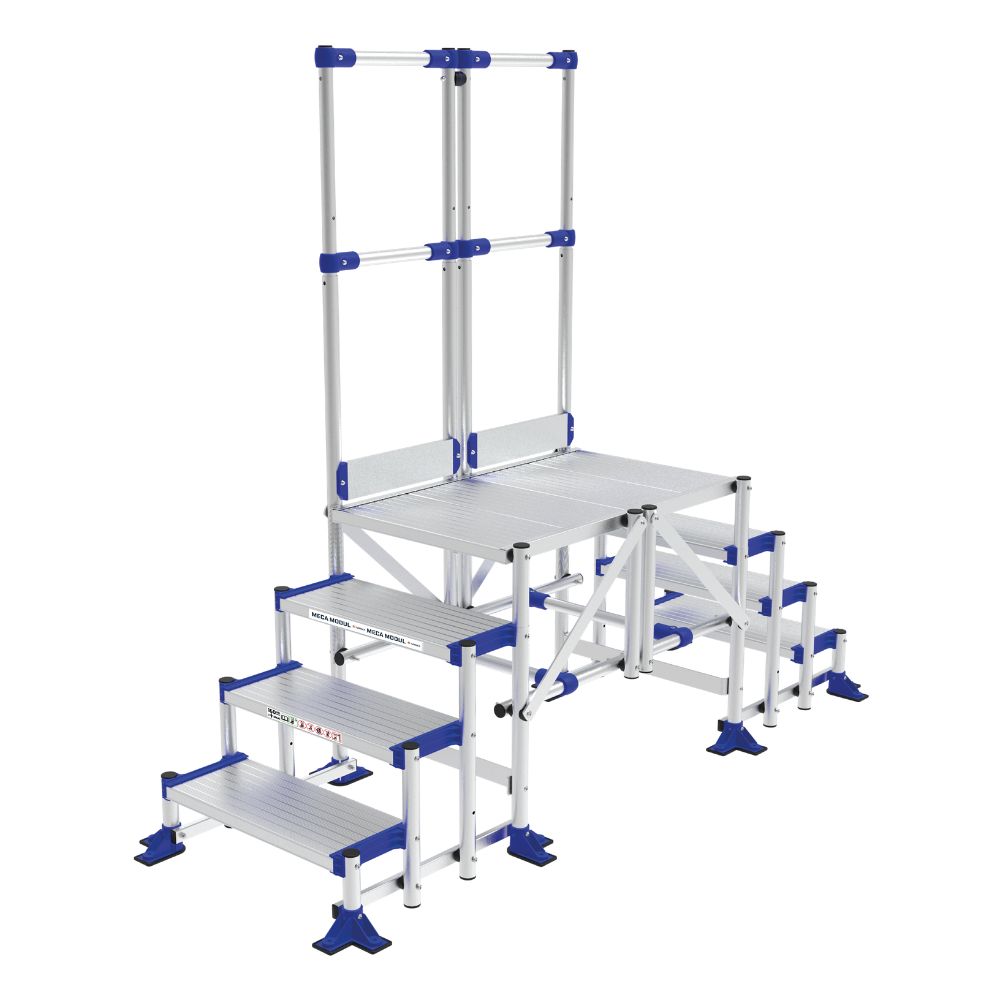

MECA MODUL Passerelle 4 marches Lg 2m GC unilatéral - TUBESCA COMABI - 02380464
Référence : T02502380464
Découvrez MECA MODUL Passerelle 4 marches Lg 2m GC unilatéral - TUBESCA COMABI - 02380464 disponible à l'achat
- Marches résistantes à la torsion pour une sécurité accrue.
- Longueur de la plate-forme ajustable jusqu'à 3 mètres.
- Garde-corps intégré sur 2 côtés pour une protection optimale.
- Roues pivotantes avec frein pour une maniabilité facile.
- Montage simple grâce à des sous-ensembles pré-montés.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.
Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).
2 mains courantes en série.
Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.
Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
2 traverses avec roues pivotantes avec frein.
Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.
Diamètres utilisés : Ø 125 mm et Ø 150 mm.
Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)
Description du produit :
- Passerelle industrielle modulaire conçue pour un usage intensif en milieu industriel.
- Structure en aluminium, assurant légèreté et résistance.
- 4 marches résistantes à la torsion, fixées par visserie aux montants.
- Longueur standard de la plate-forme : 2 mètres.
- Garde-corps unilatéral sur un côté de la plate-forme, hauteur 1100 mm, équipé de sous-lisses et plinthes pour la sécurité.
- 2 mains courantes en série, une de chaque côté de la passerelle.
- Barre de renfort sous la plate-forme pour une meilleure rigidité.
- 2 traverses avec roues pivotantes Ø 150 mm avec frein du côté plate-forme.
- 2 roues pivotantes Ø 125 mm avec frein du côté plan de montée.
- Possibilité d’ajouter des extensions de 50 mm jusqu’à 3000 mm pour adapter la longueur de la plate-forme (voir options).
- Produit livré en sous-ensembles pré-montés (escalier, plate-forme, garde-corps, supports).
- Notice de montage fournie.
- Portillon(s) en option pour obtenir une plate-forme de travail protégée sur les 4 côtés.
Usages et applications :
- Accès sécurisé à des machines pour maintenance.
- Accès à des quais de chargement, fosses ou zones de travail en hauteur.
- Zones de circulation sécurisées en espaces étroits ou encombrés.
- Postes de travail temporaires ou permanents.
- Secteurs industriels variés : maintenance industrielle, aéronautique, BTP, agro-alimentaire, logistique, transport, entretien mobilier urbain, etc.
Fonctionnement :
- Escalier avec inclinaison à 45°, offrant un confort optimal et une sécurité renforcée grâce à la sous-lisse « protège-genou ».
- Roues pivotantes équipées de freins pour assurer la stabilité lors de l’utilisation et la mobilité pour le déplacement.
- Fixation possible au sol pour plus de sécurité.
Caractéristiques techniques détaillées :
- Hauteur verticale hors tout : 1,93 m.
- Hauteur du plancher : 0,77 m.
- Largeur hors tout : 0,84 m.
- Longueur hors tout : 3,3 m.
- Poids : 56 kg.
- Largeur des marches : 600 mm.
- Hauteur d’accès maximale : 2,77 m.
- Charge admissible répartie : 200 kg/m².
- Charge admissible sur marches : 150 kg.
- Normes : Conforme aux normes EN ISO 14122 et EN 1090.
Matériaux et composition :
- Aluminium pour la structure et les marches.
- Caillebotis aluminium ou acier possible selon usage (non précisé pour ce modèle, mais options générales disponibles).
- Visserie acier pour fixation des marches.
Compatibilités et options :
- Extensions de plate-forme possibles par modules de 50 mm jusqu’à 3000 mm.
- Portillon(s) d’accès disponibles en option pour sécuriser la plate-forme sur tous les côtés.
- Système roulant débrayable en option (sur demande).
- Garde-corps latéral complet, garde-corps frontal, portillon disponibles en accessoires.
Normes et certifications :
- Conforme à la norme EN ISO 14122 pour les accès fixes en milieu industriel.
- Conforme à la norme EN 1090.
- Garantie 2 ans.
Conditions d’utilisation et recommandations :
- Usage exclusivement en milieu industriel.
- Préconisation d’utilisation d’escaliers inclinés à 45° pour plus de sécurité et confort.
- Revêtement des marches en caillebotis recommandé pour utilisation extérieure.
- Charge maximale à respecter : 200 kg/m² répartis, 150 kg sur marches.
Avantages produit :
- Modularité et évolutivité avec possibilité d’ajouter des extensions.
- Sécurité renforcée grâce aux garde-corps, sous-lisses, plinthes et mains courantes.
- Mobilité facilitée par roues pivotantes avec frein.
- Facilité de montage avec livraison en sous-ensembles et notice fournie.
- Adapté à de nombreux secteurs industriels et applications diverses.
Conditionnement, stockage, conservation :
- Produit livré en sous-ensembles pré-montés.
- Stockage recommandé à l’abri des intempéries pour préserver les matériaux.
- Entretien simple, compatible avec maintenance industrielle.
Informations complémentaires :
- Largeur hors tout : 840 mm.
- Hauteur totale : 1,93 m.
- Longueur hors tout : 3,3 m.
- Poids : 56 kg.
- Hauteur d’accès maxi : 2,77 m.
- Largeur des marches : 600 mm.
- Roues pivotantes avec freins adaptées à la hauteur du produit (Ø 125 mm et Ø 150 mm).
- Barre de renfort sous la plate-forme pour plus de rigidité.
- Possibilité d’installer un système roulant débrayable en option (sur demande).
Cette passerelle MECA MODUL 4 marches Lg 2m avec garde-corps unilatéral est une solution modulaire, robuste et sécurisée, conforme aux normes en vigueur, adaptée aux environnements industriels exigeants pour faciliter l’accès, le travail et la circulation en hauteur.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les caractéristiques des marches et de la plate-forme de la passerelle MECA MODUL 4 marches 2m ?
Les marches sont résistantes à la torsion, fixées par visserie aux montants. La plate-forme standard mesure 2 mètres de long avec une largeur hors tout de 840 mm. Elle est équipée de garde-corps unilatéral de 1100 mm de hauteur avec sous-lisses et plinthes pour la sécurité.
Comment la passerelle assure-t-elle la sécurité des utilisateurs ?
La passerelle répond aux normes EN ISO 14122 et EN 1090. Elle dispose d’un garde-corps unilatéral avec mains courantes de chaque côté, sous-lisses et plinthes. Une barre de renfort sous la plate-forme renforce la rigidité. Les roues pivotantes sont équipées de freins adaptés à la hauteur du produit.
Quelle est la capacité de charge admissible de cette passerelle ?
La charge admissible répartie est de 200 kg/m², avec une charge maximale de 150 kg sur chaque marche. Ces valeurs garantissent une utilisation sécurisée en milieu industriel.
Quelles sont les possibilités d’adaptation et d’extension de la passerelle ?
La longueur de la plate-forme est modulable grâce à des extensions par modules de 50 mm, pouvant aller jusqu’à 3000 mm. Il est également possible d’ajouter des portillons en option pour sécuriser la plate-forme sur les 4 côtés.
Comment se déroule la mise en œuvre et le montage de la passerelle MECA MODUL ?
Le produit est livré en sous-ensembles pré-montés (escalier, plate-forme, garde-corps, supports) avec une notice de montage fournie. La fixation au sol est possible pour plus de stabilité. La passerelle est conçue pour un montage simple et rapide sur site.
Quels sont les éléments techniques spécifiques liés à la mobilité de la passerelle ?
Elle est équipée de deux traverses avec roues pivotantes Ø 150 mm avec frein côté plate-forme, et deux roues pivotantes Ø 125 mm avec frein côté plan de montée. Le diamètre et le positionnement des roues sont adaptés à la hauteur du produit pour une maniabilité facilitée.
