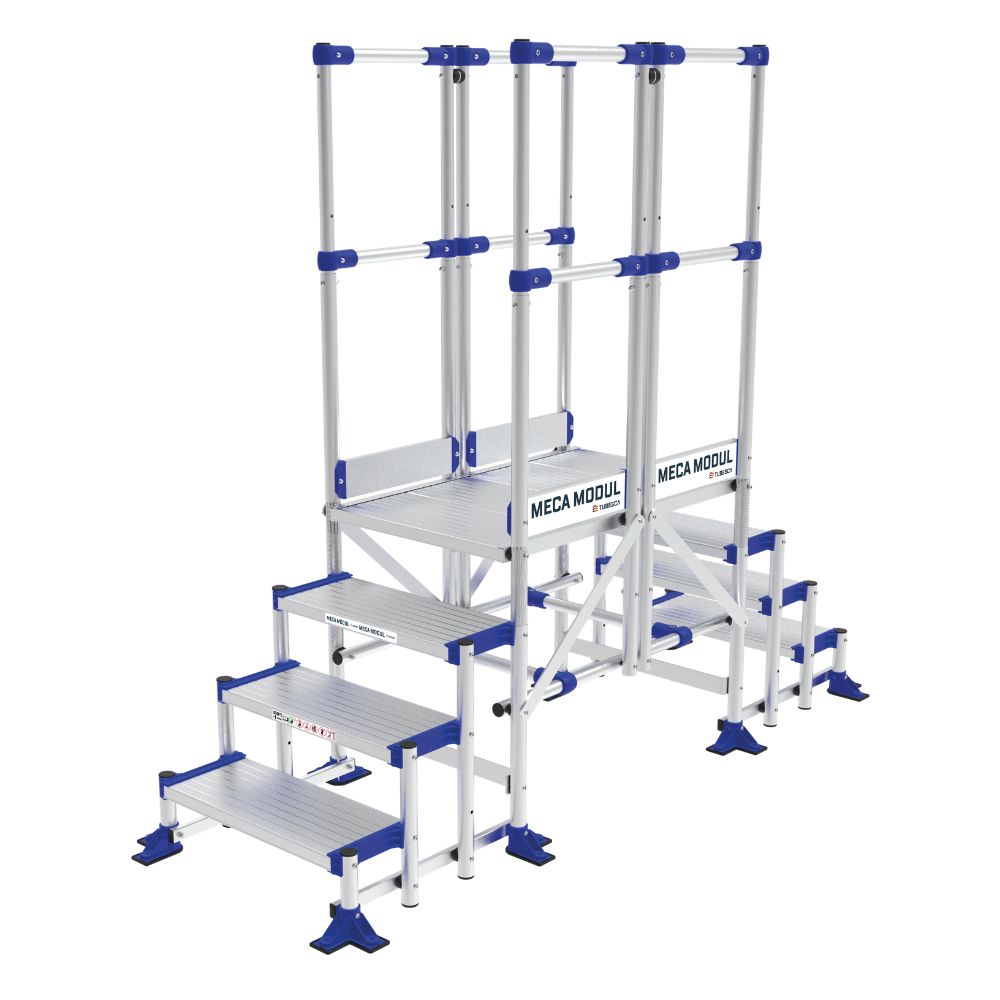

MECA MODUL Passerelle 4 marches Lg 2m - TUBESCA COMABI - 02380444

Marches résistantes à la torsion, boulonnées dans les rainures des limons.

Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.

Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).

2 mains courantes en série.

Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.

Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.

2 traverses avec roues pivotantes avec frein.

Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.

Diamètres utilisés : Ø 125 mm et Ø 150 mm.

Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).

Notice de montage fournie.

Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)

Passerelle industrielle MECA MODUL 4 marches, longueur 2 m, conforme à la norme EN ISO 14122 et EN 1090, conçue pour un usage intensif en milieu industriel.

Description du produit :
- Marches résistantes à la torsion, boulonnées dans les rainures des limons.
- Longueur standard de la plate-forme : 775 mm pour une inclinaison à 45°, 780 mm pour 60°.
- Possibilité d’extensions de la plate-forme par modules de 50 mm jusqu’à 3000 mm.
- Deux mains courantes en série, à monter à droite ou à gauche.
- Pour une inclinaison à 45°, une sous-lisse "protège genou" est intégrée.
- Plate-forme équipée d’un garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
- Deux traverses avec roues pivotantes Ø 125 mm et Ø 150 mm adaptées à la hauteur du produit, avec frein.
- Barre de renfort sous la plate-forme.
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports).
- Notice de montage fournie.
- Portillon(s) en option pour obtenir une plate-forme de travail sécurisée sur les 4 côtés.

Caractéristiques techniques :
- Largeur hors tout : 0,84 m.
- Hauteur du produit hors tout : 1,93 m.
- Hauteur d’accès maximale : 3,3 m.
- Longueur hors tout : 2,77 m.
- Poids : 68,8 kg.
- Charge admissible : charge répartie 200 kg/m², charge concentrée 150 kg.
- Matériau : aluminium, adapté aux environnements industriels.
- Conforme aux normes EN ISO 14122 et EN 1090.
- Garantie 5 ans.

Fonctionnement et usage :
- Utilisation pour accès sécurisé en milieu industriel, maintenance, postes de travail temporaires ou permanents.
- Convient pour circuler, accéder et travailler en hauteur jusqu’à 3,3 m.
- Adaptée aux sols plats avec possibilité de fixation au sol.
- Utilisation recommandée avec un angle d’inclinaison de 45° pour plus de sécurité et confort (descente face à l’escalier).
- Possibilité d’ajouter des options de sécurité et confort (portillon, garde-corps supplémentaires, système roulant débrayable sur demande).

Dimensions et tolérances :
- Longueur plate-forme standard 2 m, extensible par modules de 50 mm jusqu’à 3 m.
- Largeur des marches standard 600, 800 ou 1000 mm (ici modèle 600 mm).
- Hauteur garde-corps : 1100 mm.
- Distance entre lisses : minimum 500 mm.
- Hauteur de plinthe : minimum 100 mm.
- Distance entre poteaux : maximum 1500 mm.

Avantages produit :
- Modularité et évolutivité avec plus de 20 modules et 80 configurations possibles.
- Facilité de montage grâce à la livraison en sous-ensembles et notice fournie.
- Sécurité renforcée avec mains courantes, sous-lisses, plinthes, garde-corps et options portillon.
- Adaptabilité aux environnements industriels grâce à l’aluminium et aux roues adaptées.
- Conformité aux normes de sécurité européennes pour les accès en hauteur.

Conditionnement, stockage et conservation :
- Produit livré en colis à monter sur place.
- Recommandation de stockage à l’abri des intempéries pour préserver les propriétés du matériau.
- Maintenance et entretien simples grâce à l’aluminium et la conception modulaire.

Applications :
- Maintenance industrielle, aéronautique, BTP, agroalimentaire, logistique, transport, entretien de mobilier urbain et de voirie.
- Accès à machines, quais de chargement, fosses, postes de travail en hauteur.
- Circulation sécurisée en espaces étroits ou encombrés.

Options et accessoires :
- Portillon d’accès latéral ou frontal.
- Extensions de plate-forme et garde-corps supplémentaires.
- Système roulant débrayable (sur demande).
- Rampes d’accès et autres accessoires de sécurité.

Cette passerelle MECA MODUL 4 marches, longueur 2 m, offre une solution modulaire, robuste et conforme aux normes pour sécuriser les accès industriels et améliorer les conditions de travail en hauteur.
