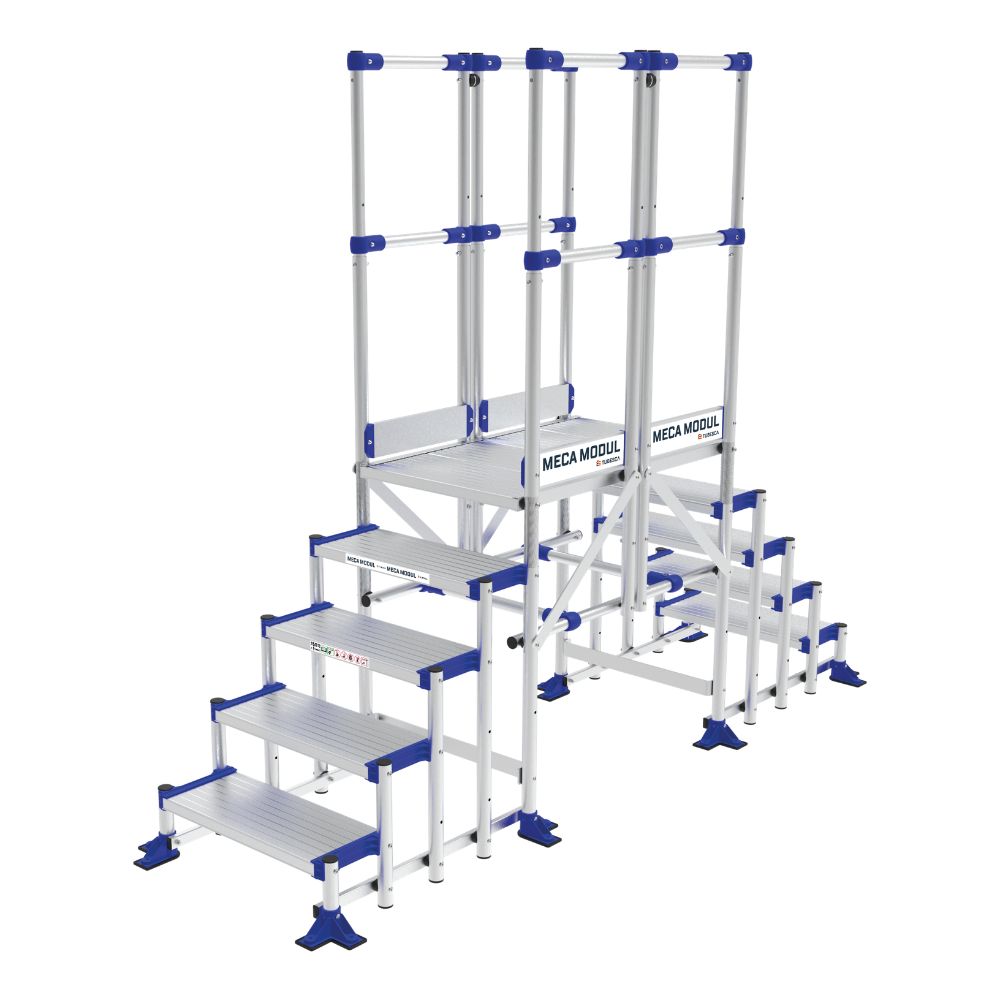

MECA MODUL Passerelle 5 marches Lg 0.5m - TUBESCA COMABI - 02380541

Marches résistantes à la torsion, boulonnées dans les rainures des limons.

Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.

Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).

2 mains courantes en série.

Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.

Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.

2 traverses avec roues pivotantes avec frein.

Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.

Diamètres utilisés : Ø 125 mm et Ø 150 mm.

Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).

Notice de montage fournie.

Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)

Passerelle MECA MODUL 5 marches, longueur 0,5 m, conforme à la norme EN ISO 14122.

Description du produit :
- Marches résistantes à la torsion, boulonnées dans les rainures des limons.
- Longueur standard de la plate-forme : 775 mm pour une inclinaison à 45° ou 780 mm pour 60°.
- Possibilité d’ajouter des extensions de 50 mm jusqu’à 3000 mm.
- Equipée de 2 mains courantes en série.
- Pour une inclinaison à 45°, une sous-lisse « protège genou » est intégrée.
- Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm, avec sous-lisses et plinthes.
- 2 traverses avec roues pivotantes équipées de freins.
- Diamètre et positionnement des roues adaptés à la hauteur du produit (Ø 125 mm et Ø 150 mm).
- Barre de renfort sous la plate-forme.
- Option possible : système roulant débrayable (sur demande).
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports, etc.).
- Notice de montage fournie.
- Portillon(s) en option pour obtenir une plate-forme de travail sécurisée sur les 4 côtés.

Usages et applications :
- Adaptée à la maintenance industrielle, aéronautique, BTP, agroalimentaire, logistique, transport, entretien de mobilier urbain et de voirie.
- Utilisation en milieu industriel exclusivement.

Fonctionnement :
- Escalier fixe avec fixation par équerres à chaque extrémité.
- Inclinaisons disponibles : 45° (préconisée pour confort et sécurité) ou 60° (utilisable en espace réduit, descente face à l’escalier).
- Plate-forme mobile avec roues pivotantes freinées pour faciliter la mobilité.

Caractéristiques techniques détaillées :
- Largeur hors tout : 0,84 m.
- Hauteur hors tout : 2,12 m.
- Hauteur d’accès maximale : 2,96 m.
- Nombre de marches : 5.
- Poids : 41,2 kg.
- Longueur hors tout : 2,2 m.
- Hauteur du plancher : 0,96 m.
- Longueur du plancher : 0,5 m (plate-forme standard).
- Charge admissible répartie : 200 kg/m².
- Charge admissible sur marches : 150 kg.
- Normes de sécurité : conforme EN ISO 14122 et EN 1090.

Dimensions, poids, tolérances :
- Plate-forme standard 0,5 m avec possibilité d’extensions modulables par tranches de 50 mm jusqu’à 3000 mm.
- Hauteur de garde-corps : 1100 mm.
- Hauteur de plinthe : minimum 100 mm.
- Distance entre lisses : minimum 500 mm.
- Distance entre poteaux : maximum 1500 mm.
- Diamètre roues : Ø 125 mm et Ø 150 mm selon hauteur.

Performances :
- Produit garanti 5 ans.
- Adapté à un usage intensif en milieu industriel.
- Mobilité facilitée grâce aux roues pivotantes freinées.
- Sécurité renforcée par garde-corps, sous-lisses et plinthes.

Matériaux et composition :
- Aluminium, adapté aux environnements industriels.
- Marches en aluminium résistantes à la torsion.
- Roues en matériau adapté avec freins.

Compatibilités :
- Compatible avec extensions de plate-forme.
- Portillons et garde-corps en option pour sécurisation complète.

Normes et certifications :
- Conforme à la norme EN ISO 14122 (sécurité des accès permanents aux machines).
- Conforme à la norme EN 1090 (exécution des structures en acier et aluminium).

Conditions d’utilisation et recommandations :
- Utilisation exclusivement en milieu industriel.
- Pour les hauteurs de plate-forme supérieures à 500 mm, garde-corps obligatoire.
- Préconisation d’un revêtement antidérapant en caillebotis pour usage extérieur.
- Inclinaison recommandée : 45° pour confort et sécurité, 60° tolérée en cas d’espace restreint.

Avantages produit :
- Modularité avec plus de 80 configurations possibles.
- Facilité de montage et livraison en sous-ensembles.
- Sécurité renforcée avec options de portillons et garde-corps.
- Mobilité facilitée grâce aux roues pivotantes freinées.
- Garantie 5 ans et conformité aux normes européennes.

Conditionnement, stockage, conservation :
- Produit livré en colis à monter sur place.
- Notice de montage fournie.
- Stockage recommandé en milieu sec et à l’abri des intempéries pour préserver les matériaux.

Informations complémentaires :
- Barre de renfort sous la plate-forme pour une meilleure robustesse.
- Système roulant débrayable en option pour faciliter la mobilité.
- Portillon(s) en option pour transformer la plate-forme en poste de travail sécurisé sur 4 côtés.

Cette passerelle est conçue pour offrir un accès sécurisé et modulable dans les environnements industriels exigeants, avec une grande adaptabilité aux besoins spécifiques grâce aux extensions et options disponibles.
