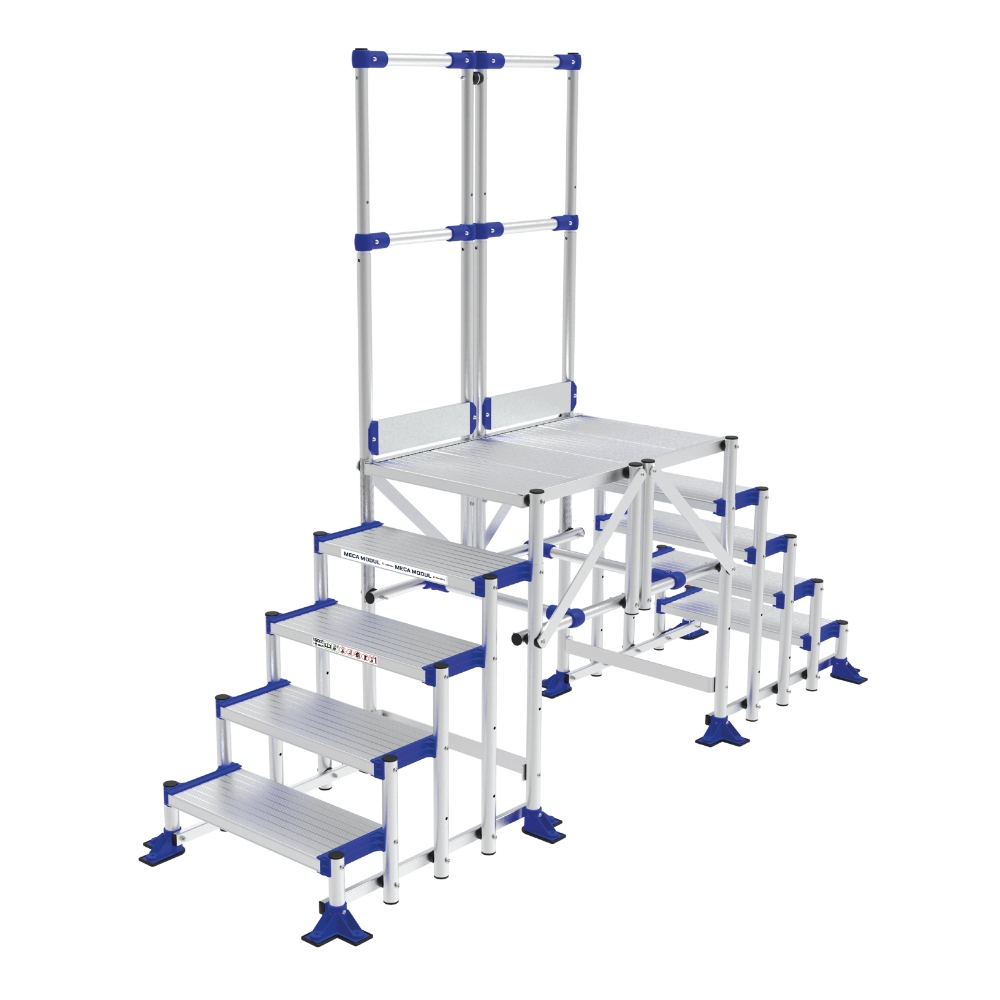

MECA MODUL Passerelle 5 marches Lg 1.5m GC unilatéral - TUBESCA COMABI - 02380563
Référence : T02502380563
Découvrez MECA MODUL Passerelle 5 marches Lg 1.5m GC unilatéral - TUBESCA COMABI - 02380563 disponible à l'achat
- Marches résistantes à la torsion, offrent solidité et sécurité.
- Plate-forme de 775 mm à 780 mm, ajustable selon l'inclinaison.
- Garde-corps de 1100 mm pour une protection accrue pendant l'utilisation.
- Équipé de roues pivotantes pour une mobilité facilitée.
- Produit livré pré-monté avec notice de montage incluse.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.
Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).
2 mains courantes en série.
Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.
Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
2 traverses avec roues pivotantes avec frein.
Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.
Diamètres utilisés : Ø 125 mm et Ø 150 mm.
Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)
Description du produit :
- Passerelle industrielle modulaire conforme à la norme EN ISO 14122.
- Structure en aluminium adaptée aux environnements industriels.
- Marches résistantes à la torsion, boulonnées dans les rainures des limons.
- Longueur standard de la plate-forme : 775 mm (pour inclinaison 45°) ou 780 mm (pour 60°).
- Possibilité d’extensions de la plate-forme par modules de 50 mm jusqu’à 3000 mm.
- Garde-corps sur un côté de la plate-forme, hauteur 1100 mm avec sous-lisses et plinthes.
- 2 mains courantes en série, une sous-lisse « protège genou » intégrée pour l’inclinaison 45°.
- 2 traverses équipées de roues pivotantes avec frein : Ø 125 mm côté plan de montée, Ø 150 mm côté plate-forme.
- Barre de renfort sous la plate-forme pour plus de stabilité.
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports).
- Notice de montage fournie.
- Portillon(s) en option pour obtenir une plate-forme de travail sécurisée sur 4 côtés.
Usages et applications :
- Accès sécurisé à machines pour maintenance.
- Accès à quais de chargement, fosses, postes de travail temporaires ou permanents.
- Circulation sécurisée en espaces étroits ou encombrés.
- Utilisation en milieu industriel : maintenance industrielle, aéronautique, BTP, agro-alimentaire, logistique, transport, entretien de mobilier urbain et voirie.
Fonctionnement :
- Escalier avec inclinaison à 45° ou 60°, préconisation d’utilisation à 45° pour plus de sécurité et confort.
- Inclinaison 60° tolérée pour espaces restreints, avec descente face à l’escalier.
- Fixation par équerres à chaque extrémité.
- Roues pivotantes avec frein adaptées à la hauteur du produit pour faciliter la mobilité.
Caractéristiques techniques détaillées :
- Largeur hors tout : 840 mm.
- Hauteur d’accès maximale : 2,96 m.
- Charge admissible répartie : 200 kg/m².
- Charge admissible sur marches : 150 kg.
- Longueur hors tout variable selon extensions, standard 1,5 m.
- Poids : environ 54,7 kg pour la version 5 marches, longueur 1,5 m.
- Hauteur plate-forme : 0,96 m.
- Largeur des marches : 600 mm.
- Profondeur de marche : 225 mm (pour inclinaison 45°).
- Hauteur de garde-corps : 1100 mm avec sous-lisses et plinthes.
- Distance entre lisses : minimum 500 mm.
- Hauteur de plinthe : minimum 100 mm.
- Distance entre poteaux : maximum 1500 mm.
Matériaux et composition :
- Aluminium pour structure principale.
- Marches en aluminium résistantes à la torsion.
- Caillebotis aluminium ou acier possible (selon options).
- Roues en polyuréthane adaptées avec frein.
Compatibilités :
- Compatible avec extensions de plate-forme de 50 mm à 3000 mm.
- Portillons et garde-corps en option pour sécurisation totale.
- Système roulant débrayable en option (sur demande).
Normes et certifications :
- Conforme aux normes EN ISO 14122 et EN 1090.
- Garantie 2 ans.
- Usage intensif en milieu industriel.
- Conforme à la norme EN 14122 pour escaliers et passerelles fixes.
Conditions d’utilisation et recommandations :
- Utilisation recommandée avec revêtement antidérapant (caillebotis) pour usage extérieur.
- Respecter les charges maximales admissibles.
- Préférer l’inclinaison 45° pour plus de sécurité.
- Ne pas dépasser la hauteur maximale par volée (4000 mm à 45°, 3000 mm à 60°).
- Fixation sécurisée au sol ou à la structure.
- Maintenance régulière recommandée.
Avantages produit :
- Modularité et évolutivité avec plus de 20 modules et 80 configurations possibles.
- Adaptabilité à divers environnements industriels.
- Facilité de montage grâce aux sous-ensembles pré-montés.
- Mobilité facilitée avec roues pivotantes freinées adaptées.
- Sécurité renforcée avec garde-corps, sous-lisses, plinthes et options de portillons.
- Solution conforme aux exigences normatives pour la sécurité des accès industriels.
Conditionnement, stockage, conservation :
- Produit livré en colis à monter sur place.
- Stockage à l’abri de l’humidité et des chocs.
- Notice de montage fournie pour un assemblage rapide et sécurisé.
Informations complémentaires :
- Possibilité de rajouter des extensions de plate-forme jusqu’à 3 mètres.
- Portillons basculants et câbles de sécurité disponibles en accessoires.
- Équerres de fixation murale pour sorties latérales ou frontales.
- Produit garanti 5 ans (standard produits modulaires Tubesca Comabi).
Cette passerelle MECA MODUL 5 marches Lg 1.5m GC unilatéral est une solution robuste, modulaire et sécurisée, conçue pour faciliter l’accès et la circulation en milieu industriel tout en respectant les normes en vigueur.
- 5 marches résistantes à la torsion, boulonnées dans les rainures des limons
- Longueur de la plate-forme : 1,5 m
- Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes
- 2 mains courantes en série
- Inclinaison unilatérale
- Marches fixées aux montants par visserie
- 2 traverses avec roues pivotantes avec frein (Ø 125 mm et Ø 150 mm)
- Barre de renfort sous la plate-forme
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...)
- Possibilité d’extensions de 50 mm jusqu’à 3000 mm
- Notice de montage fournie
- Portillon(s) en option pour obtenir une plate-forme de travail avec protection sur les 4 côtés
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les normes de sécurité auxquelles la passerelle MECA MODUL 5 marches est conforme ?
La passerelle est conforme aux normes EN ISO 14122 et EN 1090, garantissant la sécurité des accès en milieu industriel. Ces normes imposent notamment des garde-corps d’une hauteur de 1100 mm avec sous-lisses et plinthes, ainsi que des charges maximales admissibles de 150 kg par marche et 200 kg/m² répartis.
Comment est assurée la stabilité et la mobilité de la passerelle sur chantier ?
La passerelle est équipée de deux traverses avec roues pivotantes freinées, adaptées en diamètre (125 mm côté plan de montée, 150 mm côté plate-forme) à la hauteur du produit. Une barre de renfort sous la plate-forme renforce la stabilité lors de l’usage.
Quels sont les critères techniques spécifiques des marches et de la plate-forme ?
Les 5 marches sont résistantes à la torsion et boulonnées dans les rainures des limons pour une fixation solide. La plate-forme standard mesure entre 775 mm et 780 mm selon l’inclinaison (45° ou 60°) et peut être étendue par modules de 50 mm jusqu’à 3000 mm.
Comment la sécurité des utilisateurs est-elle renforcée sur cette passerelle ?
La passerelle dispose d’un garde-corps unilatéral de 1100 mm de hauteur avec sous-lisses et plinthes, ainsi que de 2 mains courantes en série. Une sous-lisse « protège genou » est intégrée pour l’inclinaison à 45°. Des portillons sont disponibles en option pour sécuriser la plate-forme sur 4 côtés.
Quelles sont les recommandations d’utilisation et limites à respecter ?
Il est recommandé de privilégier une inclinaison de 45° pour plus de sécurité et confort, la hauteur maximale d’accès est de 2,96 m, avec une charge admissible répartie de 200 kg/m². L’utilisation doit respecter les charges maximales et la fixation doit être assurée par équerres aux extrémités.
Quels sont les avantages en termes de modularité et d’adaptabilité ?
La passerelle MECA MODUL offre plus de 20 modules et 80 configurations possibles, avec des extensions de plate-forme de 50 mm à 3000 mm. Elle est livrée pré-montée en sous-ensembles, facilitant le montage et l’adaptation aux contraintes spécifiques du chantier.
