MECA MODUL Passerelle 5 marches Lg 1.5m - TUBESCA COMABI - 02380543

Marches résistantes à la torsion, boulonnées dans les rainures des limons.

Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.

Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).

2 mains courantes en série.

Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.

Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.

2 traverses avec roues pivotantes avec frein.

Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.

Diamètres utilisés : Ø 125 mm et Ø 150 mm.

Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.

Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).

Notice de montage fournie.

Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)

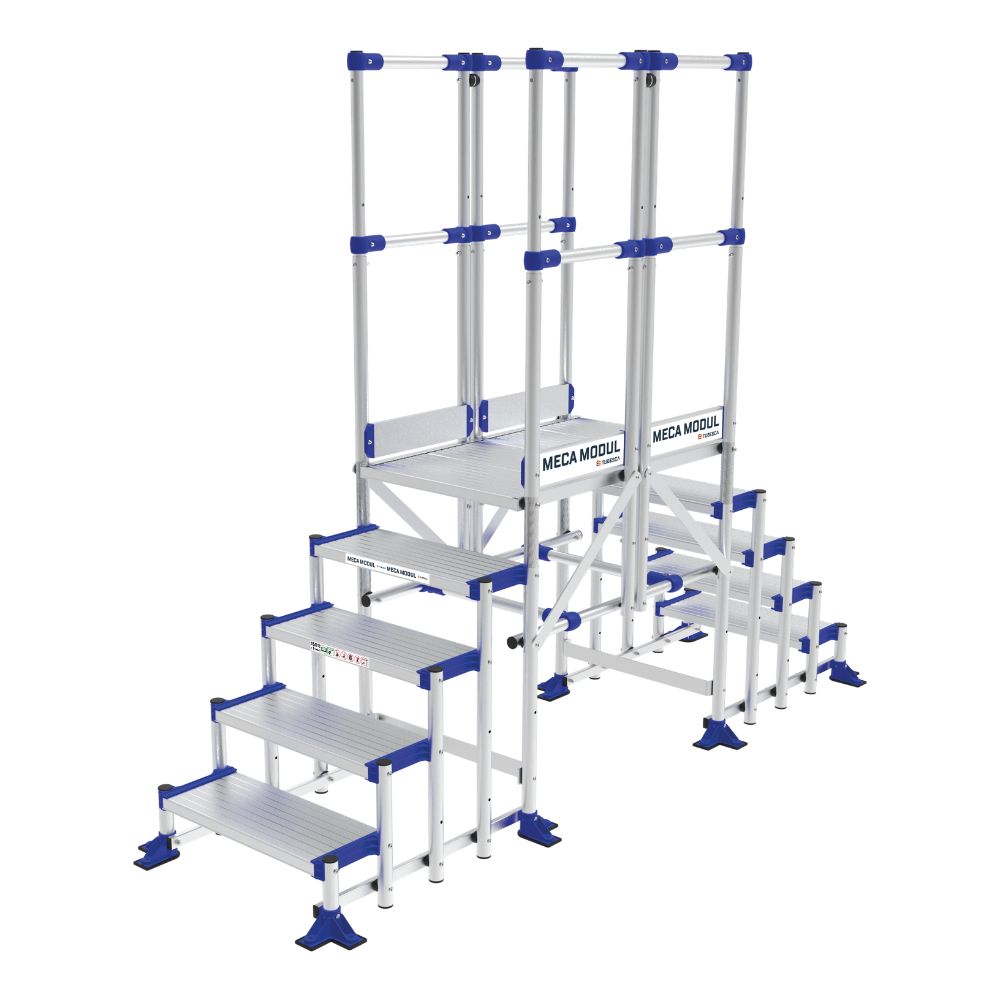

Passerelle MECA MODUL 5 marches, longueur 1,5 m - TUBESCA COMABI - Réf. 02380543

Description du produit :
- Passerelle industrielle modulaire avec 5 marches, longueur de plate-forme de 1,5 m.
- Marches résistantes à la torsion, boulonnées dans les rainures des limons.
- Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm, équipée de sous-lisses et plinthes.
- 2 mains courantes en série.
- Pour une inclinaison à 45°, une sous-lisse « protège genou » est intégrée.
- 2 traverses avec roues pivotantes avec frein (diamètres Ø 125 mm et Ø 150 mm selon hauteur).
- Barre de renfort sous la plate-forme.
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
- Notice de montage fournie.
- Portillon(s) en option pour obtenir une plate-forme de travail avec protection sur les 4 côtés.
- Possibilité d’extensions de la plate-forme de 50 mm jusqu’à 3000 mm (voir page 147 du catalogue).

Usages et applications :
- Conçue pour une utilisation industrielle, maintenance, accès à machines, quais de chargement, postes de travail temporaires ou permanents.
- Adaptée aux zones de circulation sécurisées en espaces étroits ou encombrés et zones de franchissement (faibles hauteurs).
- Conforme aux normes EN ISO 14122 et EN 1090 (fixe uniquement).

Fonctionnement :
- Escalier avec inclinaison possible à 45° (préconisé pour plus de sécurité) ou 60° (pour espace réduit, descente face à l’escalier).
- Fixation par équerres à chaque extrémité.
- Roues pivotantes avec frein pour faciliter la mobilité côté plate-forme et plan de montée.

Caractéristiques techniques détaillées :
- Largeur hors tout : 840 mm.
- Hauteur du produit hors tout : 2,12 m.
- Hauteur d’accès maximum : 2,96 m.
- Nombre de marches : 5.
- Poids : 64,7 kg.
- Longueur hors tout : 3,2 m (plate-forme 1,5 m + extensions possibles).
- Charge admissible répartie : 200 kg/m².
- Charge admissible sur marches : 150 kg.
- Largeur des marches standard : 600 mm (autres largeurs possibles sur demande).
- Hauteur des garde-corps : 1100 mm.
- Distance entre lisses : minimum 500 mm.
- Hauteur de plinthe : minimum 100 mm.
- Distance entre poteaux : maximum 1500 mm.

Matériaux et composition :
- Aluminium, adapté aux environnements industriels.
- Marches fixées aux montants par visserie.
- Profil extrudé, caillebotis aluminium ou acier galvanisé selon modèle.

Compatibilités et options :
- Portillon d’accès latéral ou frontal en option.
- Garde-corps latéral complet ou frontal avec poteaux en option.
- Extensions de la plate-forme et du garde-corps possibles par modules de 50 mm jusqu’à 3000 mm.
- Système roulant débrayable en option (sur demande).

Normes et certifications :
- Conforme à la norme EN ISO 14122 pour les installations fixes.
- Conforme à la norme EN 1090.
- Garantie 5 ans.

Conditions d’utilisation et recommandations :
- Usage intensif sur sol plat.
- Charge maximale recommandée : 200 kg/m².
- Pour une sécurité optimale, privilégier l’inclinaison à 45°.
- Revêtement des marches et plate-forme en caillebotis recommandé pour usage extérieur.
- Produit livré en colis à monter sur place.

Avantages produit :
- Modularité et évolutivité avec plus de 80 configurations possibles.
- Adaptabilité à de nombreux usages industriels.
- Facilité de montage grâce à la livraison en sous-ensembles.
- Mobilité facilitée par roues pivotantes avec frein.
- Sécurité renforcée par garde-corps et sous-lisses « protège genou ».
- Conception robuste et légère en aluminium.

Conditionnement, stockage, conservation :
- Livré en colis avec notice de montage.
- Stockage conseillé à l’abri des intempéries.
- Produit prêt à être assemblé rapidement sur site.

Autres informations utiles :
- Largeur hors tout sans stabilisateurs : 840 mm.
- Longueur standard de la plate-forme : 1,5 m, extensible jusqu’à 3 m.
- Hauteur d’accès maximale : 2,96 m.
- Poids total : 64,7 kg.
- Possibilité d’ajouter des rampes d’accès, portillons et garde-corps pour plus de sécurité.

Cette passerelle répond aux besoins d’accès sécurisé en milieu industriel, maintenance et production, offrant une solution modulaire, robuste et conforme aux normes en vigueur.
