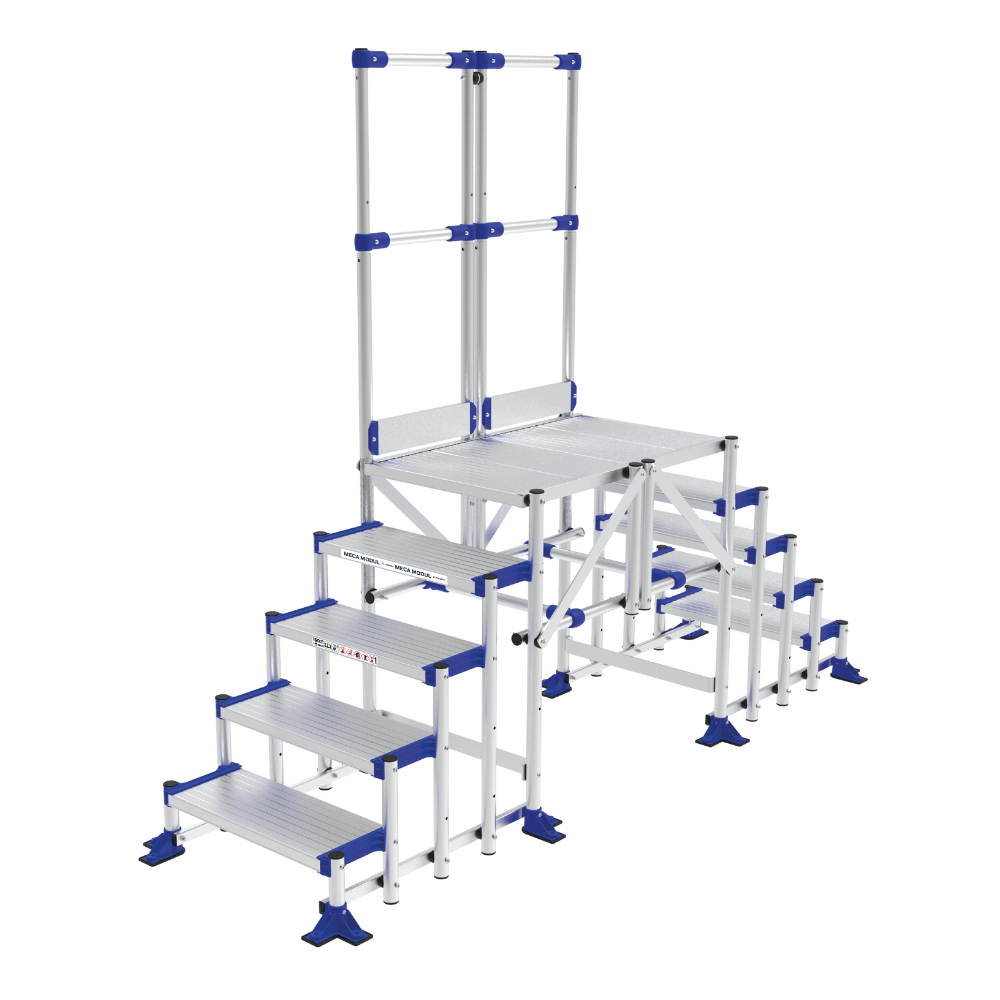

MECA MODUL Passerelle 5 marches Lg 1m GC unilatéral - TUBESCA COMABI - 02380562
Référence : T02502380562
Découvrez MECA MODUL Passerelle 5 marches Lg 1m GC unilatéral - TUBESCA COMABI - 02380562 disponible à l'achat
- Marches résistantes à la torsion, boulonnées pour durabilité.
- Longueur de plate-forme ajustable, de 775 mm à 780 mm.
- 2 mains courantes et garde-corps pour une sécurité accrue.
- Mobilité facilitée grâce aux roues pivotantes avec frein.
- Produit pré-monté pour un assemblage simplifié.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.
Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).
2 mains courantes en série.
Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.
Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
2 traverses avec roues pivotantes avec frein.
Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.
Diamètres utilisés : Ø 125 mm et Ø 150 mm.
Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)
Description du produit :
Passerelle industrielle modulaire en aluminium, conçue pour un usage intensif en milieu industriel avec une hauteur d’accès maximale de 2,96 m. Elle dispose de 5 marches et d’une longueur de plate-forme standard de 1 mètre. La passerelle est équipée d’un garde-corps unilatéral de 1100 mm de hauteur avec sous-lisses et plinthes pour une sécurité renforcée. Les marches sont résistantes à la torsion, fixées par visserie aux montants. La passerelle est livrée pré-montée en sous-ensembles (escalier, plate-forme, garde-corps, supports) avec une notice de montage fournie.
Usages et applications :
Adaptée à la maintenance industrielle, l’accès à des machines, quais de chargement, fosses, postes de travail temporaires ou permanents, et zones de circulation sécurisées en espaces étroits ou encombrés. Conforme aux normes EN ISO 14122 et EN 1090, elle est destinée à un usage professionnel intensif sur sol plat.
Fonctionnement :
La passerelle permet un accès sécurisé grâce à sa structure modulaire et ses garde-corps. Elle est conçue pour être fixée au sol, assurant stabilité et sécurité. La plate-forme est équipée de deux traverses avec roues pivotantes Ø 150 mm avec frein, facilitant le déplacement et la stabilité. Une barre de renfort sous la plate-forme garantit la rigidité. Un système roulant débrayable peut être ajouté en option (sur demande).
Caractéristiques techniques détaillées :
- Matériau : Aluminium, adaptable aux environnements industriels.
- Hauteur de garde-corps : 1100 mm avec sous-lisses et plinthes.
- Largeur hors tout : 0,84 m.
- Longueur hors tout : 2,96 m.
- Longueur de la plate-forme : 1 m (extensions possibles de 50 mm jusqu’à 3000 mm).
- Nombre de marches : 5.
- Poids : 46,1 kg.
- Charge admissible répartie : 200 kg/m².
- Charge admissible sur marches : 150 kg.
- Dimensions marches : largeur standard 600 mm, profondeur 225 mm.
- Hauteur d’accès maximale : 2,96 m.
- Roues pivotantes Ø 150 mm avec frein côté plate-forme.
- Barre de renfort sous la plate-forme.
- Fixation par visserie aux montants.
Normes et certifications :
Conforme aux normes EN ISO 14122 et EN 1090. Produit garanti 2 ans.
Conditions d’utilisation et recommandations :
- Usage intensif en milieu industriel.
- Fixation au sol recommandée pour une stabilité optimale.
- Usage sur sol plat uniquement.
- Pour des raisons de sécurité, l’inclinaison recommandée est de 45°.
- Revêtement des marches en aluminium strié pour un usage intérieur ou caillebotis acier pour extérieur (selon options).
- Portillon d’accès en option pour sécuriser la plate-forme sur 4 côtés.
Avantages produit :
- Modularité et évolutivité avec plus de 80 configurations possibles.
- Facilité de montage grâce à la livraison en sous-ensembles avec notice.
- Adaptabilité aux contraintes d’espace avec extensions de plate-forme.
- Sécurité renforcée avec garde-corps, sous-lisses et plinthes.
- Mobilité facilitée grâce aux roues pivotantes avec frein.
- Matériau léger et durable (aluminium) adapté à un usage intensif.
Conditionnement, stockage, conservation :
Produit livré en colis à monter sur place, livré en sous-ensembles. Stockage à l’abri des intempéries recommandé pour préserver l’état des composants.
Informations complémentaires :
- Possibilité d’ajouter un système roulant débrayable en option (sur demande).
- Portillon(s) en option pour obtenir une plate-forme de travail sécurisée sur les 4 côtés.
- Compatible avec accessoires MECA MODUL (rampe simple, garde-corps latéral, garde-corps frontal, portillon d’accès).
- Usage conforme à la norme EN 14122 pour la sécurité des accès et circulations permanentes en milieu industriel.
Cette passerelle MECA MODUL 5 marches Lg 1m GC unilatéral est une solution modulaire robuste, sécurisée et évolutive, parfaitement adaptée aux besoins industriels pour faciliter l’accès, la circulation et le travail en hauteur.
