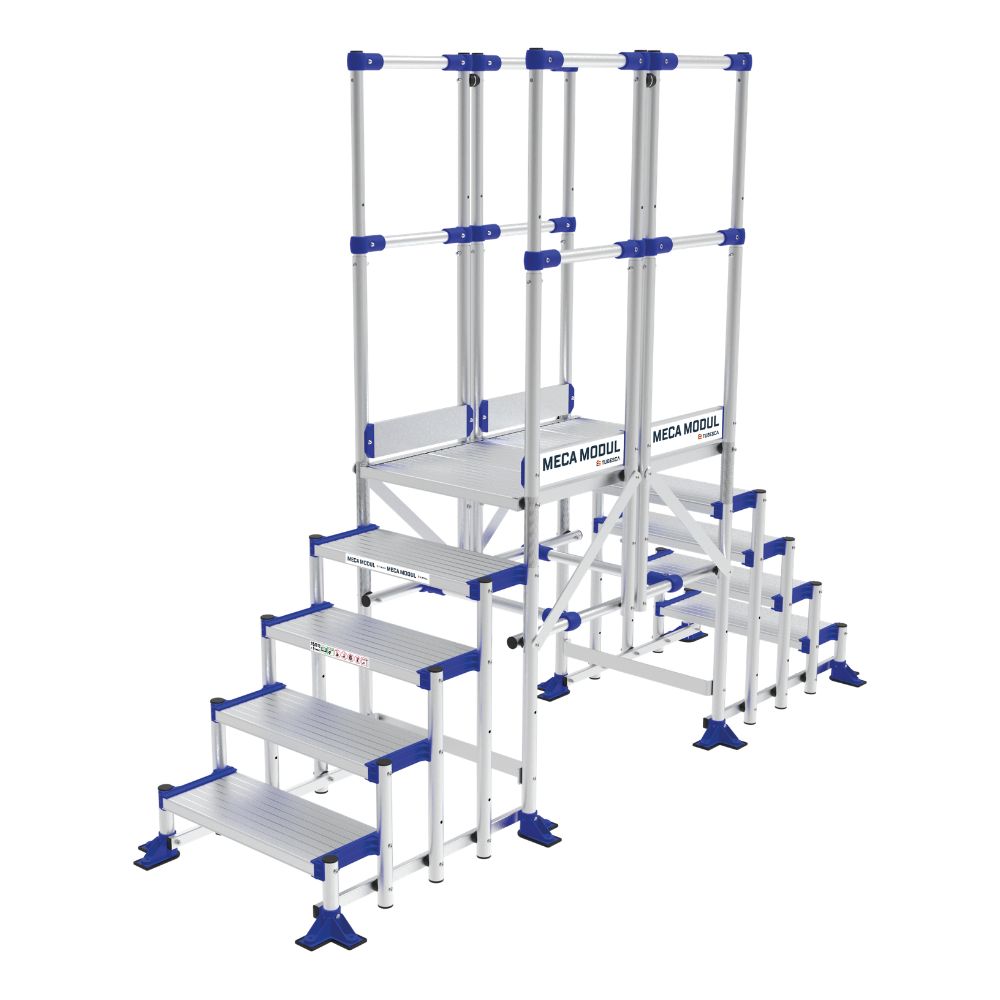

MECA MODUL Passerelle 5 marches Lg 1m - TUBESCA COMABI - 02380542
Référence : T02502380542
Découvrez MECA MODUL Passerelle 5 marches Lg 1m - TUBESCA COMABI - 02380542 disponible à l'achat
- Marches résistantes à la torsion, robustes et durables.
- Plate-forme avec garde-corps de 1100 mm pour sécurité accrue.
- Inclinaison possible à 45° avec sous-lisse "protège genou".
- Équipé de 2 mains courantes et 2 traverses avec roues pivotantes.
- Produit livré pré-monté avec notice de montage incluse.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.
Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).
2 mains courantes en série.
Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.
Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
2 traverses avec roues pivotantes avec frein.
Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.
Diamètres utilisés : Ø 125 mm et Ø 150 mm.
Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)
Longueur standard de la plate-forme : 775 mm pour une inclinaison à 45° ou 780 mm pour 60°.
Possibilité d’ajouter des extensions de 50 mm jusqu’à 3000 mm.
Deux mains courantes en série, à monter au choix à droite ou à gauche.
Pour une inclinaison à 45°, une sous-lisse « protège genou » est intégrée.
Plate-forme équipée d’un garde-corps sur deux côtés, hauteur 1100 mm avec sous-lisses et plinthes.
Deux traverses avec roues pivotantes équipées de freins, diamètre des roues adapté à la hauteur du produit (Ø 125 mm et Ø 150 mm).
Barre de renfort sous la plate-forme pour plus de solidité.
Possibilité d’option d’un système roulant débrayable (sur demande).
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports, etc.).
Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail avec protection sur les quatre côtés.
Caractéristiques techniques principales :
- Matériau : Aluminium, adapté aux environnements industriels.
- Normes : Conforme aux normes EN ISO 14122 et EN 1090.
- Charge admissible : 150 kg par marche, charge admissible répartie de 200 kg/m².
- Largeur des marches : 600 mm, 800 mm ou 1000 mm selon configuration.
- Hauteur des garde-corps : 1100 mm, avec distance entre lisses minimum 500 mm et plinthe de 100 mm minimum.
- Distance entre poteaux : 1500 mm maximum.
- Inclinaisons disponibles : 45° (préconisée pour sécurité et confort) ou 60° (utilisable dans espaces réduits, descente face à l’escalier).
- Profondeur des marches : 225 mm pour 45°, 175 mm pour 60°.
Dimensions et poids pour le modèle 5 marches, longueur plate-forme 1 mètre (réf. 02380542) :
- Hauteur produit hors tout : 2,12 m
- Hauteur du plancher : 0,96 m
- Longueur du plancher : 0,84 m
- Largeur hors tout : 0,84 m
- Hauteur d’accès maximale : 2,96 m
- Poids : 52,9 kg
Usages et applications :
- Maintenance industrielle, aéronautique, BTP, agroalimentaire, logistique, transport, entretien de mobilier urbain et de voirie.
- Accès sécurisé à machines, quais de chargement, fosses.
- Zones de circulation sécurisées en espaces étroits ou encombrés.
- Postes de travail temporaires ou permanents.
Avantages produit :
- Modularité et évolutivité avec plus de 20 modules et plus de 80 configurations possibles.
- Adaptabilité à différents environnements industriels.
- Produit conforme aux normes de sécurité en vigueur.
- Livraison rapide et produit livré en sous-ensembles pour un montage facilité.
Conditions d’utilisation et recommandations :
- Utilisation uniquement en milieu industriel.
- Pour les hauteurs de plate-forme supérieures à 500 mm, le garde-corps est obligatoire.
- Pour une sécurité optimale, privilégier un angle d’inclinaison de 45°.
- Revêtement des marches et plate-forme recommandé en caillebotis pour usage extérieur.
Conditionnement, stockage et conservation :
- Produit livré en sous-ensembles avec notice de montage.
- Possibilité de stocker les modules en attente de montage.
Accessoires et options disponibles :
- Portillon(s) pour sécuriser l’accès à la plate-forme.
- Extensions de plate-forme et garde-corps.
- Système roulant débrayable (option).
- Rampes d’accès.
Cette passerelle 5 marches MECA MODUL de Tubesca-Comabi est une solution modulaire robuste et sécurisée, conçue pour offrir un accès sûr et confortable en milieu industriel, avec une grande flexibilité d’adaptation aux besoins spécifiques grâce à ses nombreuses options et extensions.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les normes de sécurité auxquelles la passerelle MECA MODUL 5 marches est conforme ?
La passerelle MECA MODUL respecte les normes EN ISO 14122 et EN 1090, garantissant sa conformité aux exigences de sécurité pour les installations fixes en milieu industriel.
Quels sont les critères d’inclinaison disponibles et quelle inclinaison privilégier ?
Deux inclinaisons sont possibles : 45° et 60°. L’angle de 45° est recommandé pour plus de sécurité et de confort, avec une descente de face. L’inclinaison à 60° est tolérée pour les espaces restreints, mais l’utilisateur doit descendre face à l’escalier.
Quelle est la capacité de charge admissible pour ce produit ?
Chaque marche supporte une charge admissible de 150 kg, avec une charge admissible répartie de 200 kg/m² sur la plate-forme.
Quels sont les éléments de sécurité intégrés sur la passerelle ?
La passerelle est équipée de marches résistantes à la torsion, d’un garde-corps sur deux côtés à 1100 mm de hauteur avec sous-lisses et plinthes, ainsi que de deux mains courantes. Pour une inclinaison à 45°, une sous-lisse « protège genou » est intégrée. Les roues pivotantes sont munies de freins adaptés à la hauteur du produit.
Quelle est la modularité et la possibilité d’extension de la passerelle ?
La longueur standard de la plate-forme est de 1 mètre, avec possibilité d’ajouter des extensions de 50 mm jusqu’à 3000 mm. L’intervalle entre supports est de 1000 mm, avec un support obligatoire par mètre supplémentaire au-delà de 1 mètre de longueur.
Comment la passerelle est-elle livrée et montée ?
Le produit est livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports, etc.) avec une notice de montage fournie, facilitant l’assemblage sur site.
Quels sont les environnements d’utilisation recommandés pour cette passerelle ?
Ce produit est destiné à un usage industriel uniquement, adapté aux secteurs tels que la maintenance industrielle, l’aéronautique, le BTP, l’agroalimentaire, la logistique, le transport, et l’entretien de mobilier urbain et de voirie.
Quelles sont les dimensions et caractéristiques principales du modèle 5 marches, longueur 1 mètre ?
Hauteur hors tout : 2,12 m, hauteur du plancher : 0,96 m, longueur du plancher : 0,84 m, largeur hors tout : 0,84 m, hauteur d’accès maximale : 2,96 m, poids : 52,9 kg.
