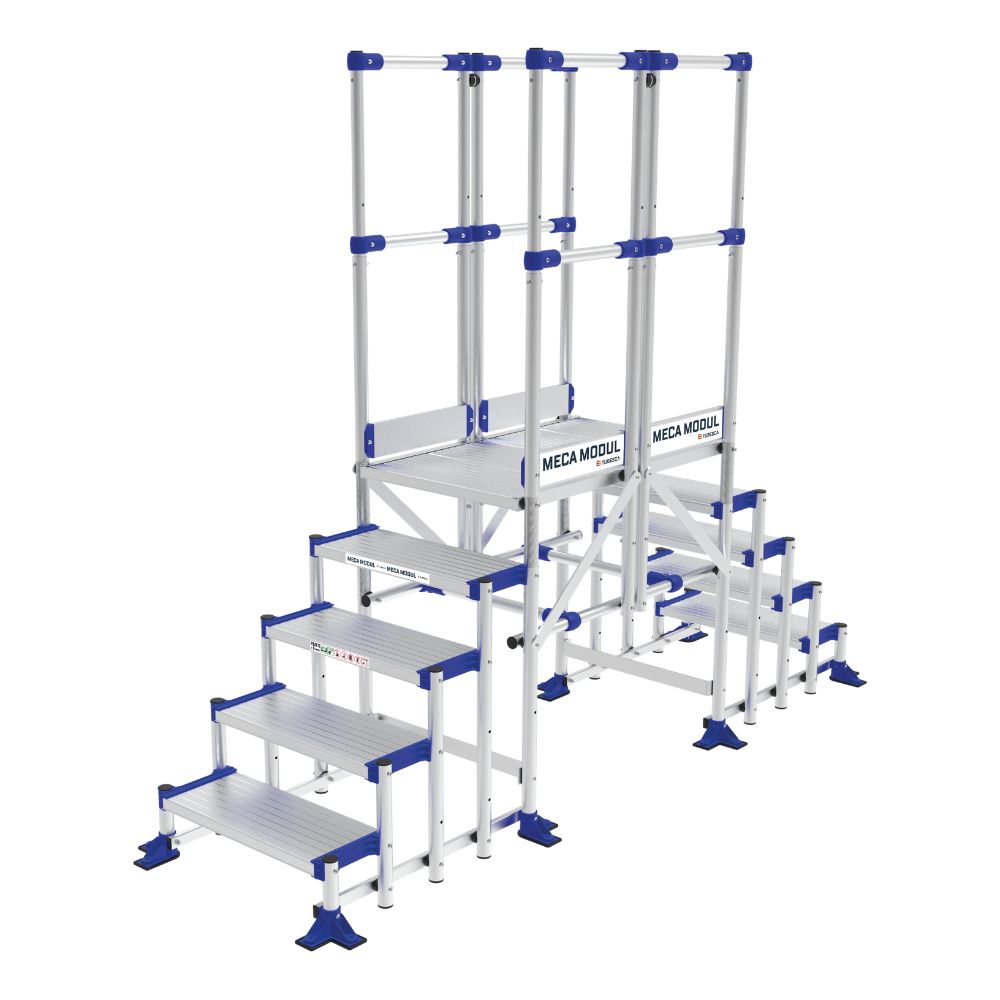

MECA MODUL Passerelle 5 marches Lg 2m - TUBESCA COMABI - 02380544
Référence : T02502380544
Découvrez MECA MODUL Passerelle 5 marches Lg 2m - TUBESCA COMABI - 02380544 disponible à l'achat
- Marches résistantes à la torsion, boulonnées sur les limons.
- Longueur de plate-forme ajustable de 775 mm à 780 mm.
- 2 mains courantes incluses pour plus de sécurité.
- Garde-corps sur 2 côtés, hauteur de 1100 mm.
- Produit pré-monté pour un assemblage facile.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Marches résistantes à la torsion, boulonnées dans les rainures des limons.
Longueur de la plate-forme en série : 775 mm pour 45° ou 780 mm pour 60°.
Possibilité de rajouter des extensions de 50 mm jusqu’à 3000 mm (voir page 176).
2 mains courantes en série.
Pour une inclinaison à 45°, une sous-lisse «protège genou» est intégrée.
Plate-forme avec garde-corps sur 2 côtés, hauteur 1100 mm avec sous-lisses et plinthes.
2 traverses avec roues pivotantes avec frein.
Le diamètre et positionnement des roues sont adaptés à la hauteur du produit.
Diamètres utilisés : Ø 125 mm et Ø 150 mm.
Barre de renfort sous la plate-forme. Possibilité d’avoir en option un système roulant débrayable, nous consulter.
Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports...).
Notice de montage fournie.
Portillon(s) en option pour obtenir une plate-forme de travail (protection sur les 4 côtés)
Description du produit :
- Marches résistantes à la torsion, boulonnées dans les rainures des limons.
- Longueur standard de la plate-forme : 775 mm pour inclinaison 45° ou 780 mm pour inclinaison 60°.
- Possibilité d’extensions de la plate-forme de 50 mm jusqu’à 3000 mm.
- Deux mains courantes en série, à monter à droite ou à gauche.
- Pour inclinaison à 45°, une sous-lisse « protège genou » est intégrée.
- Plate-forme équipée d’un garde-corps sur 2 côtés, hauteur 1100 mm, avec sous-lisses et plinthes.
- Deux traverses avec roues pivotantes équipées de freins.
- Diamètre des roues adapté à la hauteur du produit : Ø 125 mm et Ø 150 mm.
- Barre de renfort sous la plate-forme.
- Option possible : système roulant débrayable (sur demande).
- Produit livré pré-monté en sous-ensembles (escalier, plate-forme, garde-corps, supports).
- Notice de montage fournie.
- Portillon(s) en option pour obtenir une plate-forme de travail avec protection sur les 4 côtés.
Caractéristiques techniques :
- Hauteur d’accès maximale : 2,96 m.
- Hauteur produit hors tout : 2,12 m.
- Hauteur du plancher : 0,96 m.
- Longueur du plancher : 2 m.
- Largeur hors tout : 0,84 m.
- Poids : 76,4 kg.
- Nombre de marches : 5.
- Largeur des marches : 600 mm.
- Charge admissible répartie : 200 kg/m².
- Charge admissible sur marches : 150 kg.
- Conforme aux normes EN ISO 14122 et EN 1090.
Usages et applications :
- Maintenance industrielle, accès à machines, postes de travail temporaires ou permanents.
- Accès à quais de chargement, fosses, zones de circulation sécurisées en espaces étroits.
- Zones de franchissement avec faible hauteur.
- Adapté aux secteurs de l’aéronautique, BTP, agroalimentaire, logistique, transport, entretien mobilier urbain.
Fonctionnement :
- Escalier avec inclinaison à 45° ou 60° (préférer 45° pour confort et sécurité).
- Plate-forme mobile avec roues pivotantes freinées.
- Fixation par équerres.
- Possibilité d’ajout d’extensions modulaires.
Matériaux et composition :
- Aluminium adapté aux environnements industriels.
- Marches fixées par visserie.
- Garde-corps en aluminium avec sous-lisses et plinthes.
- Roues en polyuréthane ou matériaux adaptés, diamètre 125 ou 150 mm selon hauteur.
Dimensions et poids :
- Largeur hors tout : 840 mm.
- Longueur hors tout : 2 960 mm.
- Hauteur d’accès maximale : 2,96 m.
- Poids : 76,4 kg.
Performances et normes :
- Garantie 2 ans.
- Conforme à la norme EN ISO 14122 pour les accès industriels.
- Charge maximale admissible : 200 kg/m² répartis, 150 kg concentrés sur marches.
Compatibilités et options :
- Extensions de plate-forme de 50 mm jusqu’à 3000 mm.
- Portillons d’accès latéraux ou frontaux en option.
- Garde-corps supplémentaires ou portillons pour protection complète.
- Système roulant débrayable en option.
Conditions d’utilisation et recommandations :
- Usage uniquement en milieu industriel.
- Escalier de 45° recommandé pour sécurité maximale.
- Revêtement des marches en caillebotis conseillé pour usage extérieur.
- Fixation au sol recommandée pour stabilité.
- Entretien régulier conseillé pour maintien des performances.
Avantages produit :
- Modularité élevée avec plus de 80 configurations possibles.
- Adaptabilité à différents usages et environnements.
- Livraison rapide, produit pré-monté en sous-ensembles.
- Sécurité renforcée avec garde-corps, sous-lisses, plinthes et options portillons.
- Facilité d’usage grâce aux roues pivotantes avec frein.
Conditionnement, stockage et conservation :
- Produit livré en colis à monter sur place.
- Stockage dans un environnement sec et protégé pour préserver l’aluminium et composants.
- Notice de montage fournie pour assemblage rapide et sécurisé.
Informations complémentaires :
- Produit conçu pour faciliter l’accès, le travail et la circulation en milieu industriel.
- Compatible avec autres modules MECA MODUL pour solutions sur mesure.
- Possibilité de personnalisation sur demande (contact service commercial).
Cette passerelle MECA MODUL 5 marches longueur 2m constitue une solution modulaire robuste, sécurisée et adaptable, conforme aux normes européennes, idéale pour les environnements industriels exigeants.
Votre produit TUBESCA COMABI est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
TUBESCA-COMABI
976 ROUTE DE ST BERNARD
1604 - TREVOUS CEDEX
France
adv@tubesca-comabi.com
Questions produits
Quelles sont les normes respectées par la passerelle MECA MODUL 5 marches ?
Cette passerelle est conforme aux normes EN ISO 14122 et EN 1090, garantissant sa sécurité et sa conformité pour un usage industriel intensif.
Comment la passerelle assure-t-elle la sécurité des utilisateurs ?
Elle est équipée de marches résistantes à la torsion, boulonnées dans les rainures des limons, de deux mains courantes, d’un garde-corps sur deux côtés à 1100 mm de hauteur avec sous-lisses et plinthes, ainsi que d’une sous-lisse « protège genou » pour l’inclinaison à 45°.
Quelles sont les capacités de charge maximales autorisées pour cette passerelle ?
La charge admissible répartie est de 200 kg/m² et la charge admissible concentrée sur les marches est de 150 kg, conformément aux exigences normatives.
Quelles sont les dimensions et caractéristiques principales de la passerelle ?
La passerelle mesure 2 mètres de longueur hors tout, avec une largeur hors tout de 840 mm et une hauteur d’accès maximale de 2,96 m. Elle comprend 5 marches de 600 mm de largeur chacune. Le poids total est de 76,4 kg.
Quelles options de modularité et d’adaptation sont disponibles ?
La longueur de la plate-forme peut être étendue de 50 mm jusqu’à 3000 mm. Il est possible d’ajouter des portillons pour une protection sur les 4 côtés, ainsi qu’un système roulant débrayable en option. Le produit est livré pré-monté en sous-ensembles pour faciliter l’assemblage.
Comment la passerelle est-elle conçue pour faciliter son usage en milieu industriel ?
Elle est fabriquée en aluminium adapté aux environnements industriels, équipée de roues pivotantes avec frein (diamètres 125 mm et 150 mm selon la hauteur), et comprend une barre de renfort sous la plate-forme pour plus de robustesse.
