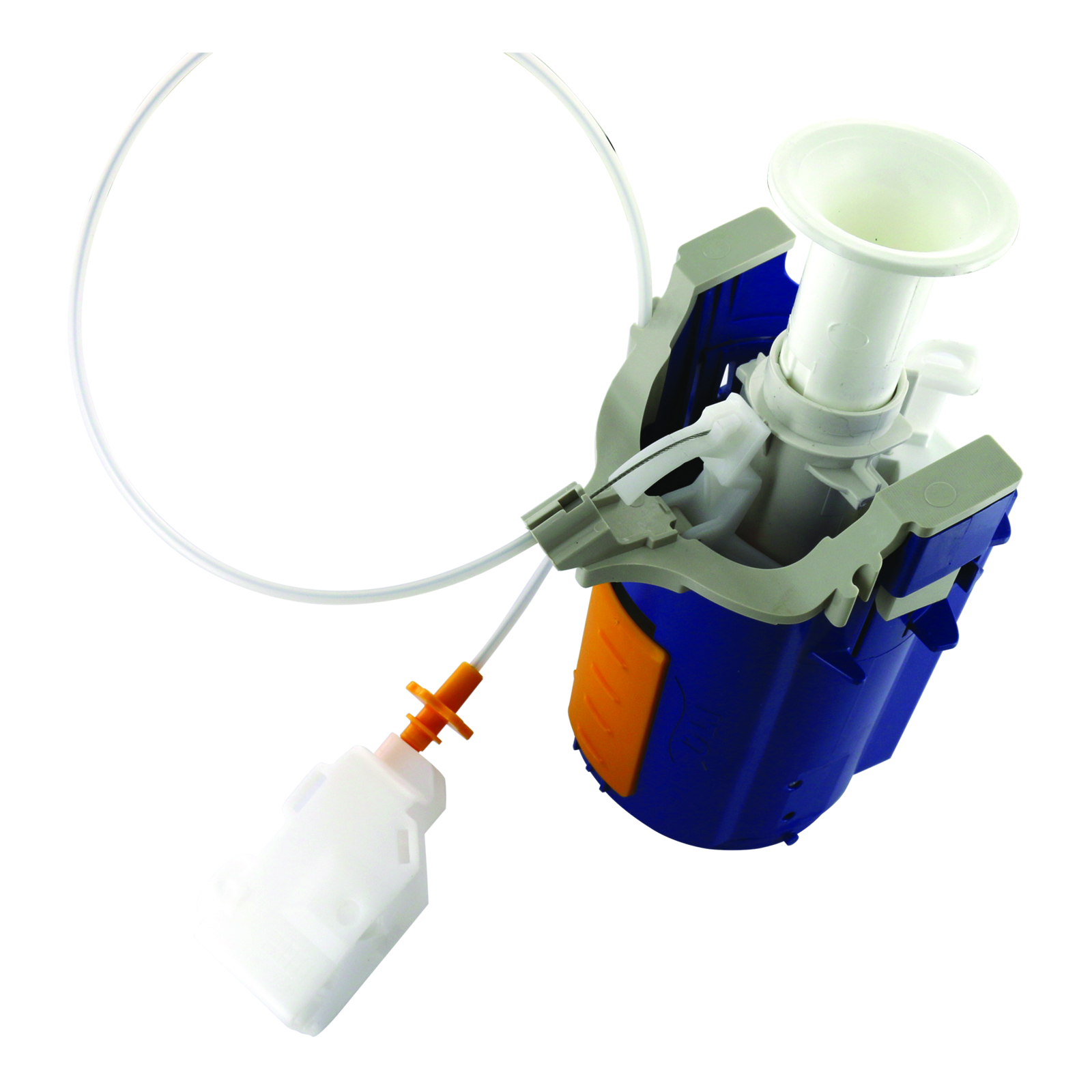

Mécanisme de vidage bâti-support réservoir PRESTO - 90784

Mécanisme de vidage bâti-support réservoir PRESTO - 90784

Ce mécanisme de vidage est spécialement conçu pour les bâti-supports avec réservoir intégré, assurant une évacuation efficace de l’eau contenue dans le réservoir.
Il est compatible avec les installations standards équipées d’un bâti-support et bénéficie d’un design facilitant son intégration ainsi que le fonctionnement optimal du système de chasse d’eau.
Le bâti-support réservoir pour commande électronique (réf. 18586) comprend une alimentation mâle G1/2", un robinet d’arrêt, un nez de jonction pour cuvette Ø 55, ainsi qu’une pipe et manchette d’évacuation WC Ø 90/100.
Le bâti doit être recouvert de deux plaques de BA13 avec une épaisseur murale maximale de 90 mm.

Le mécanisme de vidage fonctionne en mode automatique et manuel :
- En mode manuel, l’appui sur la commande déclenche la chasse.
- En mode automatique, le système s’active après 15 secondes de présence et déclenche la chasse 2 secondes après la fin de détection de l’utilisateur.
Un lavage automatique est réalisé toutes les 72 heures.
Le volume de chasse est réglable de 6 à 7,5 litres par ajustement de la hauteur du flotteur du robinet de remplissage.

Le mécanisme est livré avec 4 programmes de fonctionnement, dont 2 sont différents sur cette version.
Il est réglé en usine sur le programme n°1.
La portée de détection normale est d’environ 900 mm sur fond blanc, et une portée courte d’environ 700 mm peut être sélectionnée pour éviter les réflexions perturbatrices dans des locaux exigus ou très réfléchissants.

Le montage et la maintenance sont facilités grâce à un système de raccordement simple :
- Raccord laiton 1/2" mâle pour l’arrivée d’eau.
- Robinet d’arrêt intégré.
- Câble de commande pour face antivandalisme.

Les opérations de maintenance comprennent le remplacement du robinet de remplissage à flotteur (réf. 90787), du câble de commande antivandalisme (réf. 90785), du mécanisme de vidage (réf. 90784) et des membranes associées.
Le démontage du mécanisme de vidage s’effectue par rotation et extraction du réservoir.

Le système fonctionne sous une pression recommandée de 1 à 5 bars conformément à la norme NF EN 816.
Le revêtement chromé des éléments doit être nettoyé exclusivement à l’eau savonneuse, en évitant tout produit abrasif, acide, alcalin ou ammoniaqué.

Ce mécanisme est conforme aux normes et bénéficie de modèles brevetés et déposés, garantissant une qualité et une fiabilité optimales.

• fonctionnement : automatique et manuel
• volume de chasse réglable : 6 à 7,5 litres
• portée de détection normale : environ 900 mm
• portée de détection courte : environ 700 mm
• raccordement : laiton 1/2" mâle pour arrivée d’eau
• robinet d’arrêt intégré
• câble de commande pour face antivandalisme
• pression recommandée : 1 à 5 bars
• conforme à la norme NF EN 816
• revêtement chromé nettoyable à l’eau savonneuse uniquement

Le mécanisme de vidage bâti-support réservoir PRESTO fonctionne en modes automatique et manuel. En mode manuel, l’utilisateur déclenche la chasse d’eau en appuyant sur la commande manuelle. En mode automatique, le système s’active après 15 secondes de présence détectée et déclenche la chasse 2 secondes après la fin de la détection de l’utilisateur. Un lavage automatique est réalisé toutes les 72 heures.

Le volume de chasse est réglable entre 6 et 7,5 litres par ajustement de la hauteur du flotteur du robinet de remplissage. Le mécanisme propose 4 programmes de fonctionnement, dont 2 sont différents pour cette version, avec une portée de détection normale d’environ 900 mm sur fond blanc et une portée courte d’environ 700 mm, sélectionnable pour éviter les réflexions perturbatrices dans des locaux exigus ou très réfléchissants.

Le produit est utilisé dans des installations standards équipées d’un bâti-support recouvert de deux plaques de BA13 d’une épaisseur maximale de 90 mm. Le raccordement de l’arrivée d’eau s’effectue via un raccord laiton mâle 1/2", avec robinet d’arrêt intégré. La commande antivandalisme s’effectue par câble relié à la face de commande.

En cas d’intervention, il est possible de bloquer l’écoulement de l’eau pendant 60 secondes. Le changement de programme actif s’effectue en présentant un réflecteur devant la cellule de détection, ce qui fait clignoter la LED et incrémente le numéro de programme. Pendant la première minute suivant la mise sous tension, la LED centrale s’allume lors de la détection pour visualiser la zone de détection.

Le mécanisme est destiné à être utilisé dans des environnements sanitaires équipés de bâti-supports avec réservoir intégré, garantissant une évacuation efficace de l’eau contenue dans le réservoir.
