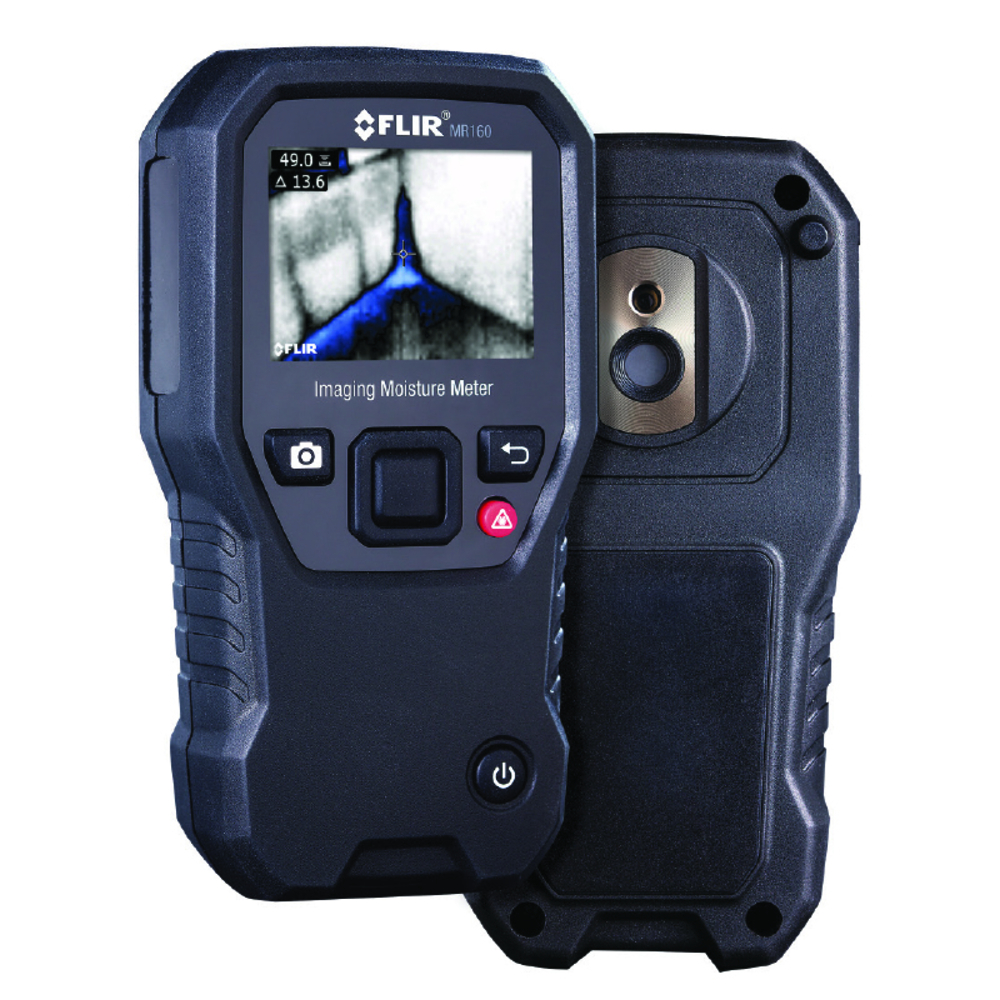

Le FLIR MR160 est un mesureur d'humidité innovant intégrant une technologie d'imagerie thermique de haute qualité associée à un capteur d'humidité performant.
Ce dispositif combine un capteur d’humidité sans contact intégré (pinless) et une sonde externe à pointes (MR02) pour des mesures précises et adaptées à différents besoins. Grâce à la technologie Infrared Guided Measurement (IGM™), le MR160 permet de repérer rapidement les zones humides en guidant visuellement l’utilisateur vers les points à mesurer. Les mesures et images peuvent être sauvegardées pour un transfert ultérieur vers un PC, avec génération de rapports via le logiciel FLIR Tools.
Le MR160 offre plusieurs modes d’affichage : image thermique seule, image thermique avec mesure d’humidité, ou mesure d’humidité seule. Le capteur interne sans contact détecte l’humidité jusqu’à environ 19 mm de profondeur, avec une plage de mesure relative de 0 à 100. La sonde externe à pointes permet des mesures résistives exprimées en %MC (contenu en humidité) pour le bois et en %WME (équivalent humidité bois) pour les matériaux non boisés, avec une plage de 0 à 100% WME (± 5%). Le MR160 dispose d’un pointeur laser et d’un affichage couleur avec interface intuitive et conseils à l’écran dans plusieurs langues, dont le français. Il propose neuf groupes de matériaux pour adapter les mesures à la nature du matériau testé. Un verrouillage de la palette de couleurs permet d’ajuster précisément la plage de températures affichées sur l’image thermique. La fonction capture d’écran permet de figer et sauvegarder les images et mesures, qui peuvent être consultées sur l’appareil ou transférées via USB. La fonction « Combination » permet de figer une image thermique tout en effectuant une mesure d’humidité sans contact, associant ainsi visuel et données sur une même capture. Un seuil d’alarme programmable déclenche un signal sonore et visuel lorsque le taux d’humidité dépasse la valeur définie.

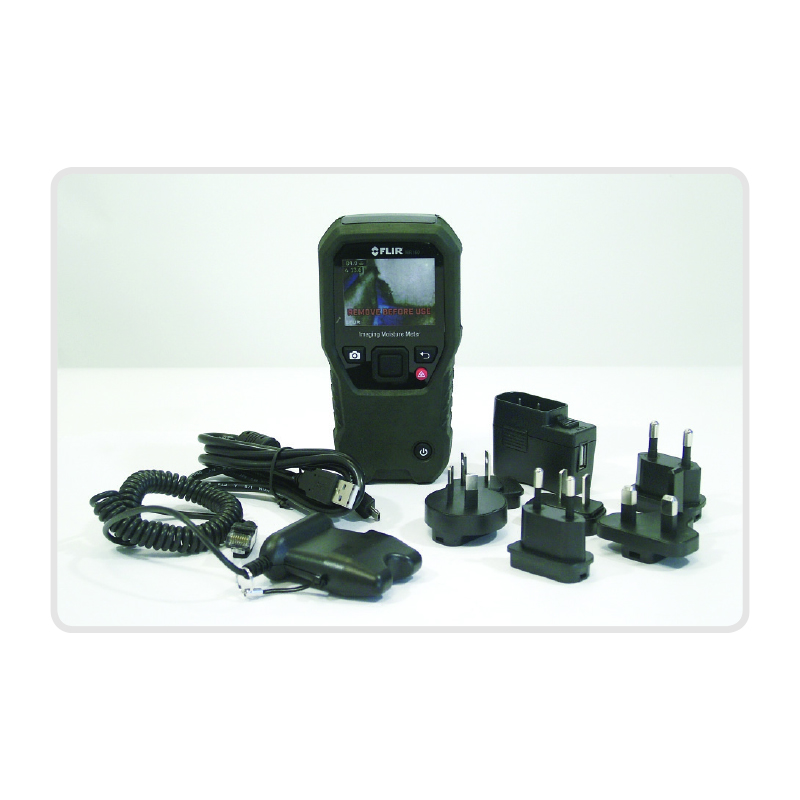

Le dispositif est équipé d’une batterie rechargeable avec chargeur USB international. Le boîtier comprend un écran graphique couleur, des boutons de navigation, un bouton capture d’image, un bouton laser, une prise pour sonde externe et un port USB.
Pour garantir une bonne précision, il est recommandé de charger complètement la batterie avant la première utilisation et de respecter les consignes de sécurité, notamment concernant l’exposition au faisceau laser. Le MR160 est livré calibré et testé, prêt à fournir des mesures fiables et durables. Pour plus d’informations et accessoires, le site www.flir.com/test est à consulter.
En résumé, le FLIR MR160 est un outil professionnel complet pour la détection et la mesure d’humidité, combinant imagerie thermique avancée, capteurs sans contact et sondes externes, avec une interface conviviale et des fonctionnalités adaptées aux diagnostics rapides et précis.
Guide d'utilisation
Le FLIR MR160 s'utilise en allumant l'appareil via le bouton Power. Il faut s'assurer que la batterie est complètement chargée avant la première utilisation. Le mesureur détecte l'humidité soit par un capteur interne sans contact (mode pinless), soit par une sonde externe à pointes (mode pin).
Pour mesurer l'humidité sans contact, il convient de placer la zone arrière du capteur à plat contre la surface à tester, en appliquant une légère pression, puis de lire la mesure relative affichée à l'écran. Il est recommandé de soulever l'appareil entre les mesures sans le faire glisser sur la surface.
Pour les mesures avec la sonde à pointes, il faut connecter la sonde sur la prise dédiée en bas de l'appareil, sélectionner le groupe de matériau correspondant, puis insérer les pointes dans le matériau à tester. La mesure s'affiche en pourcentage d'humidité.
Le mode référence peut être activé en mode pinless pour enregistrer une valeur de référence correspondant à une zone sèche, afin de comparer les mesures ultérieures et détecter les zones plus humides.
L'appareil offre plusieurs modes d'affichage : image thermique seule, image thermique avec mesure d'humidité, ou mesure d'humidité seule. La fonction « Combination » permet de figer une image thermique et de prendre simultanément une mesure d'humidité sans contact, sauvegardant ainsi les deux informations sur une même image.
Un pointeur laser et des réticules facilitent le ciblage précis des zones à mesurer. Les images et mesures peuvent être capturées, visualisées, supprimées ou transférées via USB vers un ordinateur.
Un seuil d'alarme programmable déclenche un signal sonore et visuel lorsque le taux d'humidité dépasse la valeur définie. L'alarme peut être activée ou désactivée dans le menu des réglages.
L'appareil dispose d'une fonction de verrouillage/déverrouillage de la palette de couleurs pour ajuster la plage de températures affichées sur l'image thermique, afin d'améliorer le contraste selon les besoins.
Les réglages de langue, palette de couleurs, alarme, extinction automatique, date et heure, ainsi que les informations sur l'appareil sont accessibles via le menu paramètres.
En résumé, l'utilisation consiste à sélectionner le mode de mesure adapté, positionner l'appareil ou la sonde sur la zone à tester, lire les mesures affichées, éventuellement capturer les images, et utiliser les fonctions d'alarme et de référence pour analyser les résultats dans les contextes de détection et d'inspection d'humidité.
FAQ : Questions / Réponses :
Quels sont les modes de mesure d’humidité disponibles sur le FLIR MR160 ?
Le FLIR MR160 propose deux modes principaux de mesure d’humidité : le mode sans contact (pinless) utilisant un capteur interne situé à l’arrière de l’appareil, et le mode avec sonde à pointes externe (pin) fournie avec l’appareil. Le mode pinless mesure l’humidité relative sur une profondeur d’environ 19 mm, tandis que le mode pin donne des mesures précises exprimées en %MC pour le bois et %WME pour les autres matériaux.
Comment fonctionne la fonction d’imagerie thermique intégrée ?
L’appareil intègre un microbolomètre FLIR Lepton® qui fournit une image thermique haute qualité. Cette image est affichée sur un écran couleur avec plusieurs palettes de couleurs sélectionnables (IRON, RAINBOW, ICE, GREYSCALE). L’imagerie thermique est utilisée pour guider visuellement la détection d’humidité grâce à la technologie IGM™ qui superpose les mesures d’humidité à l’image thermique.
Quelles sont les normes et certifications qui garantissent la fiabilité des mesures ?
Le FLIR MR160 est conforme aux normes ASTM D7438 relatives à la saturation fibreuse et ASTM D4444 qui concerne la précision des mesures par sonde à pointes. De plus, sa fabrication respecte un système de qualité certifié ISO 9001.
Comment le FLIR MR160 aide-t-il à détecter rapidement les zones humides ?
La technologie Infrared Guided Measurement (IGM™) affiche simultanément l’image thermique et les mesures d’humidité, ce qui permet de cibler rapidement les zones présentant des anomalies. Le pointeur laser et le réticule facilitent le ciblage précis des zones à mesurer. De plus, une alarme visuelle et sonore peut être programmée pour signaler le dépassement d’un seuil d’humidité.
Quelles sont les options de visualisation et de sauvegarde des données ?
L’appareil dispose d’une fonction capture d’écran qui permet de sauvegarder les images thermiques et les mesures au format bitmap. Ces fichiers peuvent ensuite être transférés vers un ordinateur via le port USB et analysés avec le logiciel FLIR Tools PC. Une fonction ‘combinaison’ permet de figer une image thermique tout en affichant la mesure pinless pour faciliter la documentation.
Quelle est la plage de mesure et la précision des mesures d’humidité ?
La plage de mesure s’étend de 0 à 100 % WME avec une précision de ±5 %. Les mesures par sonde à pointes sont fiables entre 7 % et 30 % d’humidité. Les valeurs inférieures à 6 % sont affichées comme 0 % et au-delà du point de saturation fibreuse, les mesures doivent être considérées comme relatives.
Quelles précautions sont nécessaires lors de l’utilisation du capteur sans contact ?
Il faut éviter de placer des mains ou d’autres objets près du capteur interne situé à l’arrière pendant la mesure. Il est recommandé de ne pas traîner l’appareil sur la surface et de le soulever entre chaque point de mesure pour garantir la fiabilité des relevés.
