Mesureur d'humidité IR FLIR MR176 - 60408
Référence : M03760408
Découvrez Mesureur d'humidité IR FLIR MR176 - 60408 disponible à l'achat
- Mesure précise de l'humidité et de la température ambiante
- Capacité à afficher le point de rosée et la pression de vapeur
- Impressionnante mémoire de 9.999 images stockées
- Écran de haute résolution de 4.800 pixels
- Rechargeable via micro USB, offrant commodité et efficacité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents

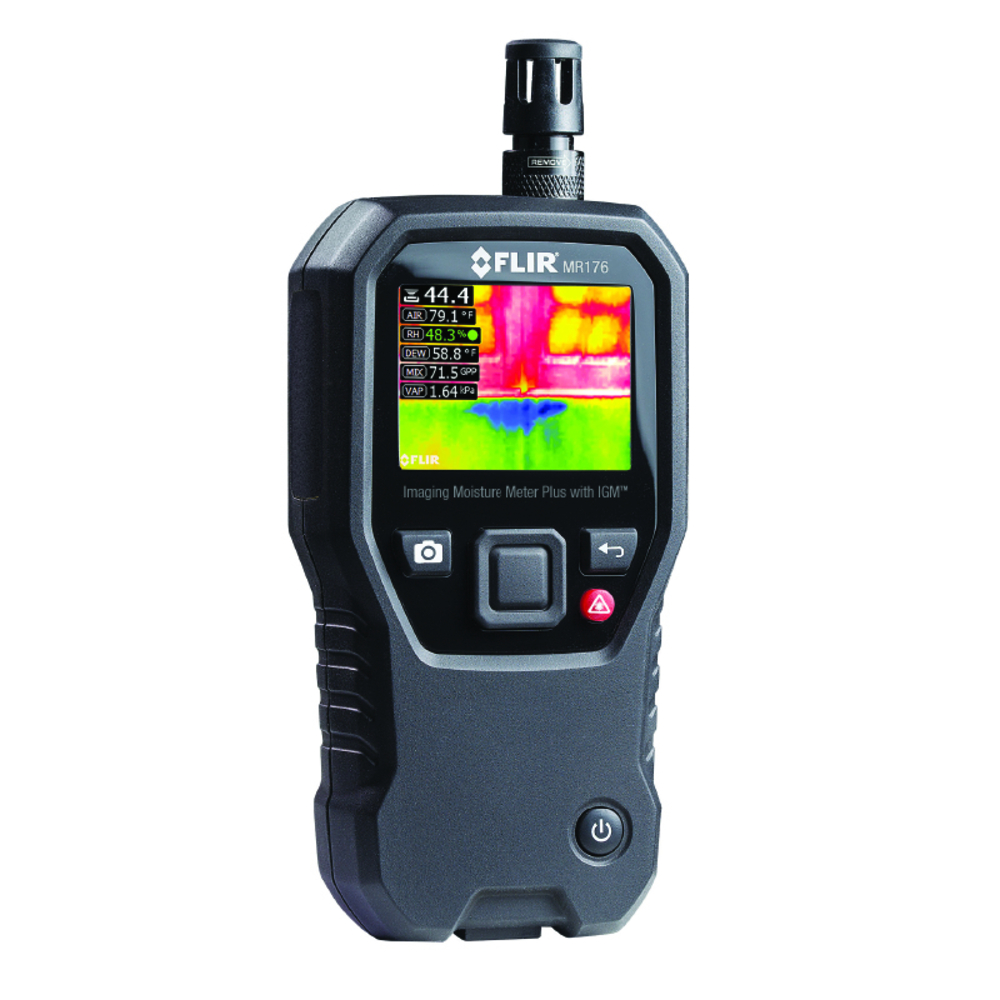

Le Mesureur d'humidité IR FLIR MR176 - 60408 est un hygromètre à image infrarouge performant, intégrant une technologie avancée pour la détection et la mesure de l'humidité.
Il permet des mesures avec ou sans pointes, grâce à un capteur d'humidité intégré non invasif (sans pointe) situé à l'arrière de l'appareil, ainsi qu'une sonde externe à pointe (modèle MR02 incluse).
La plage de mesure couvre l'humidité relative de 0 à 100%, la température de l'air de 0 à 50 °C avec une précision de ± 0,6 °C, le point de rosée de -30 à 50 °C, et la pression de vapeur de 0,0 à 12,0 kPa.
L'appareil est équipé d'un écran graphique couleur TFT de 2,3 pouces avec une résolution QVGA de 320 x 240 pixels, soit 4800 pixels, offrant une lecture claire et intuitive des données.
Il intègre la technologie Infrared Guided Measurement (IGM™) qui guide visuellement l'utilisateur vers les zones d'humidité à analyser, en superposant les mesures sur l'image thermique.
Les modes d'affichage sont multiples :
- Mode IR : affichage de l'image thermique uniquement.
- Mode IGM Custom : image thermique avec paramètres sélectionnables (humidité, température, humidité relative, point de rosée, rapport de mélange, pression de vapeur).
- Mode IGM Moisture : image thermique avec lecture d'humidité affichée.
- Mode Psychrométrie : affichage des paramètres atmosphériques sans image thermique.
- Mode Humidité seul : lecture numérique et bargraphique de l'humidité.
Les mesures d'humidité peuvent être réalisées en mode avec pointe (sonde externe) ou sans pointe (capteur intégré).
Le capteur sans pointe détecte l'humidité jusqu'à environ 19 mm de profondeur, avec des valeurs relatives de 0 à 100.
Le mode avec pointe affiche les résultats en %MC (contenu en humidité) pour le bois et en %WME (équivalent humidité bois) pour d'autres matériaux.
Le MR176 propose neuf groupes de matériaux pour adapter la mesure avec la sonde à pointe, facilitant ainsi la précision selon le type de matériau testé.
Il est possible de définir une valeur de référence pour comparer les mesures relatives d'humidité dans une zone donnée.
L'appareil dispose d'une alarme programmable qui émet un signal sonore et visuel lorsque le seuil d'humidité haut est dépassé.
Cette alarme s'accompagne d'une indication visuelle sur l'écran par un pictogramme et un changement de couleur du texte ou du bargraph.
L'appareil fonctionne avec une batterie Li-ion rechargeable via un port micro USB, garantissant une autonomie et une recharge pratique.
Il permet de capturer et stocker jusqu'à 9 999 images, enregistrées au format bitmap (.bmp), avec gestion des fichiers et transfert possible vers un PC via USB.

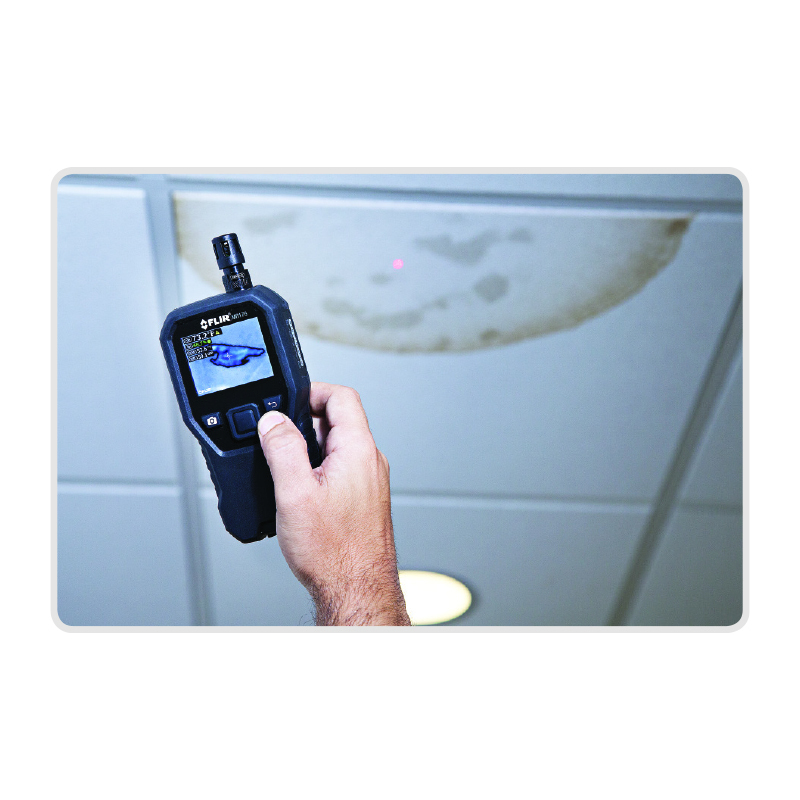

Le MR176 est doté d'un pointeur laser et d'un système de réticule pour un ciblage précis des zones à mesurer.
L'utilisateur peut verrouiller ou déverrouiller l'échelle automatique de la palette de couleurs pour optimiser le contraste thermique selon l'application.
L'affichage est multilingue avec 14 langues disponibles, et une interface utilisateur intuitive avec des infobulles pour faciliter la prise en main.
Cet instrument est livré calibré et testé, prêt à fournir des mesures fiables et durables dans les applications de détection d'humidité, notamment dans le bâtiment, le bois, et les matériaux divers.
Pour plus d'informations, accessoires, mises à jour et logiciels, le site www.flir.com/test est disponible.
Un enregistrement est recommandé dans les 60 jours suivant l'achat pour bénéficier d'une extension de garantie via www.flir.com/testwarranty.
Description et usages :
- Le MR176 permet de détecter rapidement les problèmes d'humidité grâce à la technologie Infrared Guided Measurement (IGMTM), qui guide visuellement l'utilisateur vers les zones à mesurer.
- Il est adapté aux mesures dans les matériaux boisés et non boisés, avec neuf groupes de matériaux sélectionnables pour les mesures à broches.
- Utilisé dans le bâtiment, l'industrie ou la maintenance pour identifier et quantifier l'humidité présente dans divers matériaux.
Fonctionnement :
- Mesures d'humidité par capteur interne sans contact détectant jusqu'à environ 19 mm de profondeur, ou par sonde externe à broches.
- Lecture simultanée de la température de l'air, de l'humidité relative, du point de rosée, du rapport de mélange et de la pression de vapeur.
- Imagerie thermique infrarouge intégrée avec choix de quatre palettes de couleurs (IRON, RAINBOW, ICE, GRAYSCALE) pour visualiser les différences de température.
- Laser pointeur et réticule pour cibler précisément la zone d'intérêt.
- Modes d'affichage variés : image thermique seule, image thermique avec mesures personnalisées, image thermique avec humidité, mesures psychrométriques seules, et mode humidité seul.
Caractéristiques techniques détaillées :
- Capteurs intégrés pour humidité, température, humidité relative, point de rosée, pression de vapeur et rapport de mélange.
- Image thermique avec résolution de 4 800 pixels.
- Choix parmi 4 palettes de couleurs pour l'image thermique.
- Mémoire interne pouvant stocker jusqu'à 9 999 images.
- Batterie Li-ion rechargeable via port micro USB.
- Alarmes programmables pour seuils d'humidité élevés avec alertes visuelles et sonores.
- Interface utilisateur intuitive avec écran couleur et menus multilingues (14 langues dont le français).
- Fonction de capture d'écran avec sauvegarde en format bitmap (.bmp).
- Modes de mesure : pin (sonde externe), pinless (capteur interne), référence (comparaison relative), et personnalisation des données affichées.
Dimensions et poids :
- Les dimensions exactes et poids ne sont pas spécifiés dans le manuel.
Performances et précisions :
- La sonde externe offre une précision dans la plage de 7% à 30% d'humidité.
- Les lectures en dessous de 6% s'affichent comme 0%.
- La profondeur de détection du capteur sans contact varie selon le matériau, son humidité et sa surface.
- La fonction de verrouillage de la palette couleur permet d'améliorer le contraste des images thermiques selon les besoins.
Matériaux et composition :
- Le manuel ne détaille pas la composition matérielle de l'appareil.
Compatibilités :
- Compatible avec la sonde externe MR02 et le capteur de température/humidité MR01.
- Les images et données peuvent être transférées vers un PC via USB et traitées avec le logiciel FLIR Tools.
Normes et certifications :
- Qualité certifiée ISO 9001.
- Produit conforme aux normes de sécurité laser (classe 2).
Conditions d’utilisation et recommandations :
- Lire attentivement les consignes de sécurité avant usage, notamment éviter de regarder directement dans le faisceau laser.
- Charger complètement la batterie avant la première utilisation.
- Éviter de poser les mains ou objets près du capteur interne lors des mesures.
- Laisser un temps de chauffe de 3 à 5 minutes avant d'utiliser la fonction de verrouillage de la palette thermique.
- Nettoyer et entretenir régulièrement selon les instructions.
- Éliminer l'appareil en fin de vie selon les réglementations en vigueur pour les déchets électroniques.
Avantages produit :
- Intégration unique d'imagerie thermique et de mesure d'humidité.
- Mesures précises, rapides et non invasives.
- Fonctionnalités avancées de visualisation et d'alerte.
- Large mémoire de stockage d'images.
- Interface multilingue et ergonomique.
- Batterie rechargeable avec port USB universel.
- Possibilité de générer des rapports via logiciel PC.
Conditionnement, stockage, conservation :
- Le manuel ne détaille pas les conditions spécifiques de stockage ou conservation.
Informations complémentaires :
- Garantie limitée FLIR de 2 ans avec possibilité d'extension à 10 ans sous inscription.
- Mise à jour du firmware possible via USB.
- Large choix d'accessoires disponibles sur le site FLIR.
Ce mesureur d'humidité IR FLIR MR176 est un outil professionnel complet pour la détection, la mesure et l'analyse d'humidité avec un support visuel thermique, facilitant la prise de décision et la documentation sur site.
- capte l'humidité, la température, l'humidité relative, le point de rosée, la pression de vapeur et le rapport de mélange
- image 4.800 pixels avec choix de 4 palettes couleurs (iron, rainbow, ice, grayscale)
- mémoire 9.999 images stockées au format bitmap (.bmp)
- pile li-ion rechargeable via micro usb
- mesure d'humidité avec ou sans pointe (capteur intégré sans pointe à l'arrière et sonde externe à pointe incluse)
- profondeur de détection du capteur sans pointe : environ 19 mm
- mesure d'humidité relative de 0 à 100 % (capteur sans pointe)
- mesure de la température de l'air de 0 à 50 °C avec précision ± 0,6 °C
- mesure du point de rosée de -30 à 50 °C
- mesure de la pression de vapeur de 0,0 à 12,0 kPa
- neuf groupes de matériaux pour adapter la mesure avec la sonde à pointe
- alarme programmable avec signal sonore et visuel en cas de dépassement du seuil d'humidité haut
- écran couleur tft de 2,3 pouces avec résolution qvga 320 x 240 pixels
- technologie infrared guided measurement (igm™) pour guider visuellement vers les zones d'humidité
- fonctionnalités d'affichage multiples : mode ir, igm custom, igm moisture, psychrométrie, humidité seule
- batterie rechargeable avec port micro usb, autonomie et recharge pratique
- pointeur laser et système de réticule pour ciblage précis
- interface multilingue avec 14 langues disponibles
- gestion des fichiers et transfert vers pc via usb
- référence fabricant : 60408
- marque : flir
Pour utiliser l'appareil, il faut d'abord l'allumer en appuyant brièvement sur le bouton d'alimentation. Il est important de charger complètement la batterie avant la première utilisation. L'appareil s'éteint automatiquement après une période d'inactivité réglable.
Les mesures d'humidité peuvent être réalisées de deux façons : avec le capteur interne sans pointe (pinless) situé à l'arrière de l'appareil, ou avec la sonde externe à pointe (pin) connectée via une prise en bas de l'appareil. Le mode de mesure (Pin ou Pinless) doit être sélectionné dans le menu d'humidité pour correspondre au capteur utilisé.

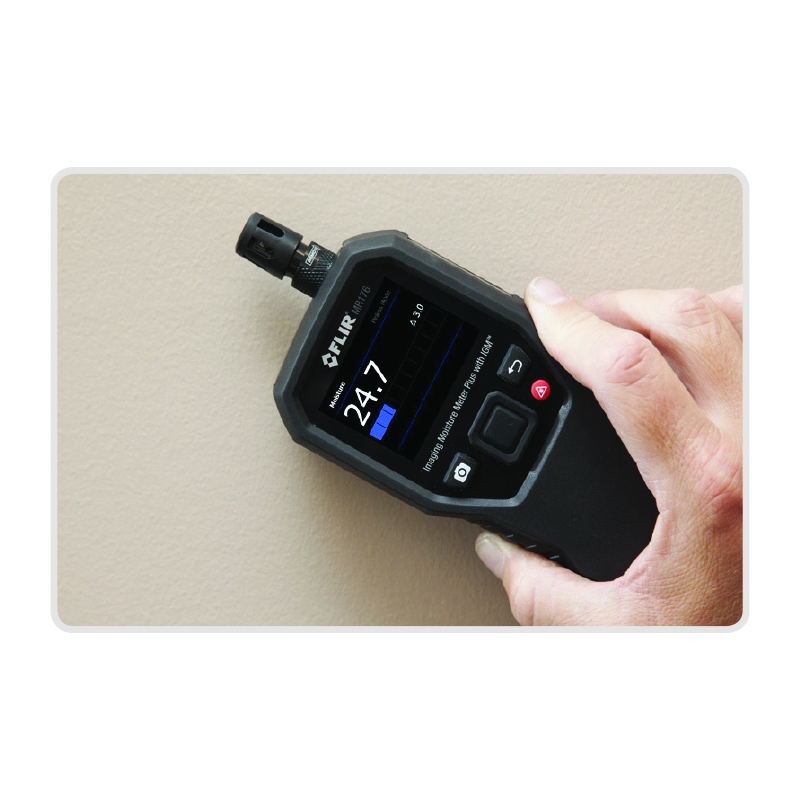

Pour la mesure sans pointe, il faut appliquer légèrement le capteur arrière à la surface du matériau testé, en évitant de toucher la zone du capteur avec les mains ou d'autres objets. La lecture relative de l'humidité s'affiche à l'écran, soit en chiffres, soit sous forme de bargraph. Il est conseillé de soulever l'appareil entre chaque mesure sans le faire glisser sur la surface.
Pour la mesure avec sonde à pointe, il faut connecter la sonde, sélectionner le groupe de matériau correspondant dans le menu, puis insérer les pointes dans le matériau. La lecture en pourcentage d'humidité s'affiche également à l'écran.
Le mode de référence permet de stocker une mesure d'humidité de référence (zone sèche) afin de comparer les mesures ultérieures et d'exprimer les écarts d'humidité relatifs.

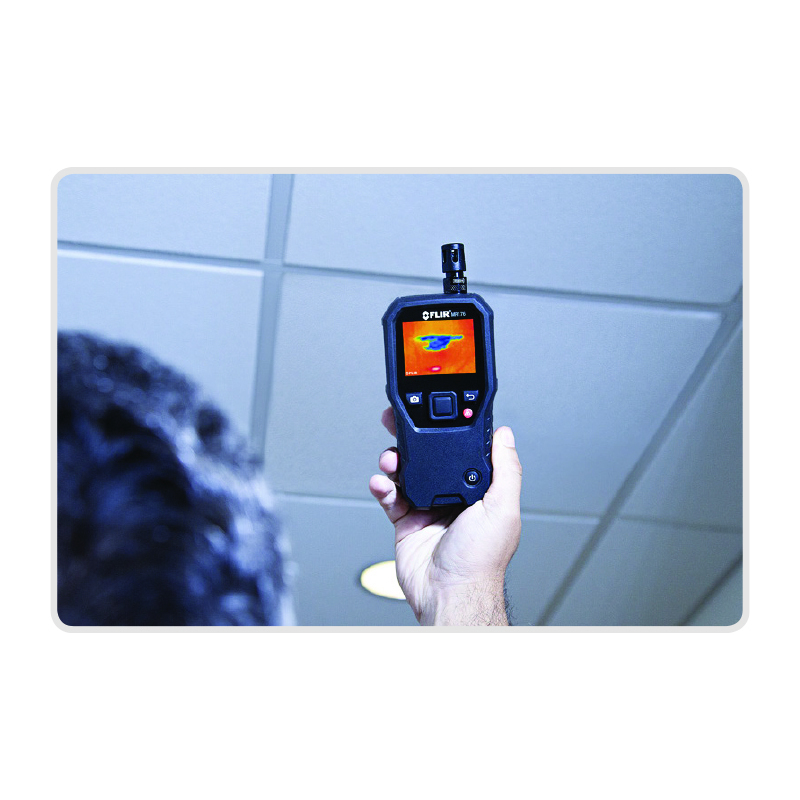

L'imagerie thermique intégrée affiche en temps réel une image infrarouge de la zone mesurée. Plusieurs modes d'affichage sont disponibles : image thermique seule, image thermique avec mesures personnalisées, image thermique avec lecture d'humidité, paramètres psychrométriques seuls, ou affichage uniquement de l'humidité. L'utilisateur peut choisir la palette de couleurs pour l'image thermique et verrouiller l'échelle automatique pour améliorer le contraste.
Une fonction de capture d'écran permet de figer et sauvegarder l'image thermique avec la mesure d'humidité associée. Les images sont stockées en mémoire interne et peuvent être transférées vers un ordinateur via USB.
Une alarme programmable émet un signal sonore et visuel lorsque la mesure d'humidité dépasse un seuil défini par l'utilisateur. L'alerte se manifeste par un changement de couleur et un clignotement des valeurs affichées.
L'appareil intègre également un indicateur de stabilité environnementale qui signale la stabilisation de la mesure d'humidité relative.
L'utilisation s'effectue principalement dans des contextes de contrôle d'humidité dans le bâtiment, le bois, et autres matériaux divers, permettant de localiser rapidement les zones humides grâce à l'imagerie thermique guidée (Infrared Guided Measurement).
En résumé, l'utilisateur doit allumer l'appareil, sélectionner le mode de mesure adapté (Pin ou Pinless), positionner le capteur ou la sonde sur la zone à tester, visualiser les mesures sur l'écran avec l'appui éventuel de l'image thermique, et utiliser les fonctions de capture et d'alarme selon ses besoins.
METRICA SPA
VIA GRANDI 18SAN DONATO MILANESE
20097 - MILANO
ITALIE
info@metrica.it
Questions produits
Quels sont les modes de mesure d'humidité disponibles sur le FLIR MR176 ?
Le FLIR MR176 propose deux modes principaux de mesure d'humidité : le mode sans contact (pinless) avec un capteur interne détectant jusqu'à environ 19 mm de profondeur, et le mode à broches (pin) utilisant une sonde externe MR02. Le mode pinless affiche des valeurs relatives (0-100), tandis que le mode pin affiche le pourcentage d'humidité (%MC) pour le bois et le %WME pour les matériaux non boisés.
Comment le FLIR MR176 facilite-t-il la localisation des zones humides ?
Grâce à la technologie Infrared Guided Measurement (IGMTM), l'appareil combine imagerie thermique et mesures d'humidité pour guider visuellement l'utilisateur vers les zones à contrôler. L'écran couleur affiche l'image thermique avec différents modes d'affichage (image seule, image avec mesures, etc.) et un pointeur laser avec réticule permet un ciblage précis.
Quelle est la précision et la plage de mesure du capteur externe à broches ?
La sonde externe MR02 offre une précision fiable dans une plage d'humidité comprise entre 7 % et 30 %. Les valeurs inférieures à 6 % s'affichent comme 0 %. Au-delà du point de saturation des fibres du matériau, les mesures ne sont plus absolues mais relatives.
Comment fonctionne la fonction de référence pour les mesures sans contact ?
Le mode « Set Reference » permet de mémoriser une valeur de référence sur une zone sèche. Les mesures suivantes s'affichent alors en différence relative par rapport à cette référence, facilitant la comparaison entre zones sèches et humides. Cette fonction est uniquement disponible en mode sans contact.
Quels sont les paramètres environnementaux complémentaires mesurés par le FLIR MR176 ?
Outre l'humidité, l'appareil mesure la température de l'air, l'humidité relative, le point de rosée, la pression de vapeur et le rapport de mélange via un capteur remplaçable MR01. Ces données peuvent être affichées seules ou superposées à l'image thermique dans les modes dédiés.
Comment le FLIR MR176 gère-t-il l'alerte en cas d'humidité élevée ?
Il est possible de programmer un seuil d'alarme d'humidité dans les réglages. Lorsque la mesure dépasse ce seuil, une alerte visuelle (texte rouge clignotant, icône d'alarme) et sonore se déclenche. Cette fonction s'applique à tous les modes de mesure et permet une détection rapide des niveaux critiques.
Comment se fait la sauvegarde et la gestion des images et mesures sur le FLIR MR176 ?
Le bouton capture permet de figer l'écran et d'enregistrer une image thermique avec les mesures d'humidité associées. L'appareil peut stocker jusqu'à 9 999 images au format bitmap. Ces images sont consultables, supprimables directement sur l'appareil ou transférables vers un PC via USB pour exploitation avec le logiciel FLIR Tools.
