Mini-clé à rochets multifonction carrés massifs 1/4" et 3/8" 54 Nm forme courte HAZET - 9023M-1
Référence : H1229023M1
Découvrez Mini-clé à rochets multifonction carrés massifs 1/4" et 3/8" 54 Nm forme courte HAZET - 9023M-1 disponible à l'achat
Les points clés
- Couple maximal de serrage 54 Nm pour un travail précis
- Forme courte idéale pour les espaces réduits
- Poignée isolée contre le froid pour un confort optimal
- Rotation droite/gauche à un niveau pour une grande maniabilité
- Vibrations réduites avec 3.20 m/s2 pour moins de fatigue
240,32 € TTC 200,27 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
2 documents
Schéma
1 document
Certificat
1 document
Voir plus de documents

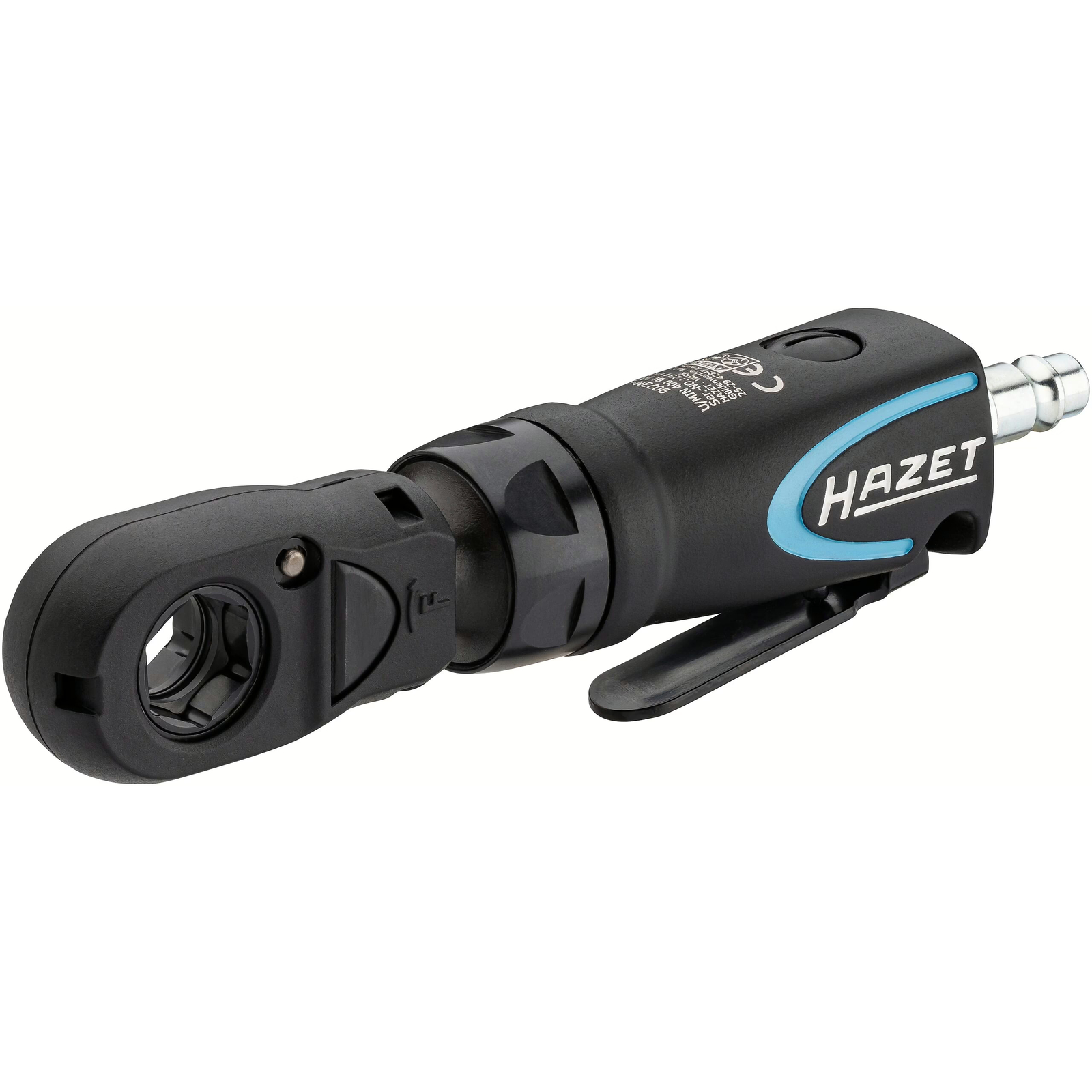

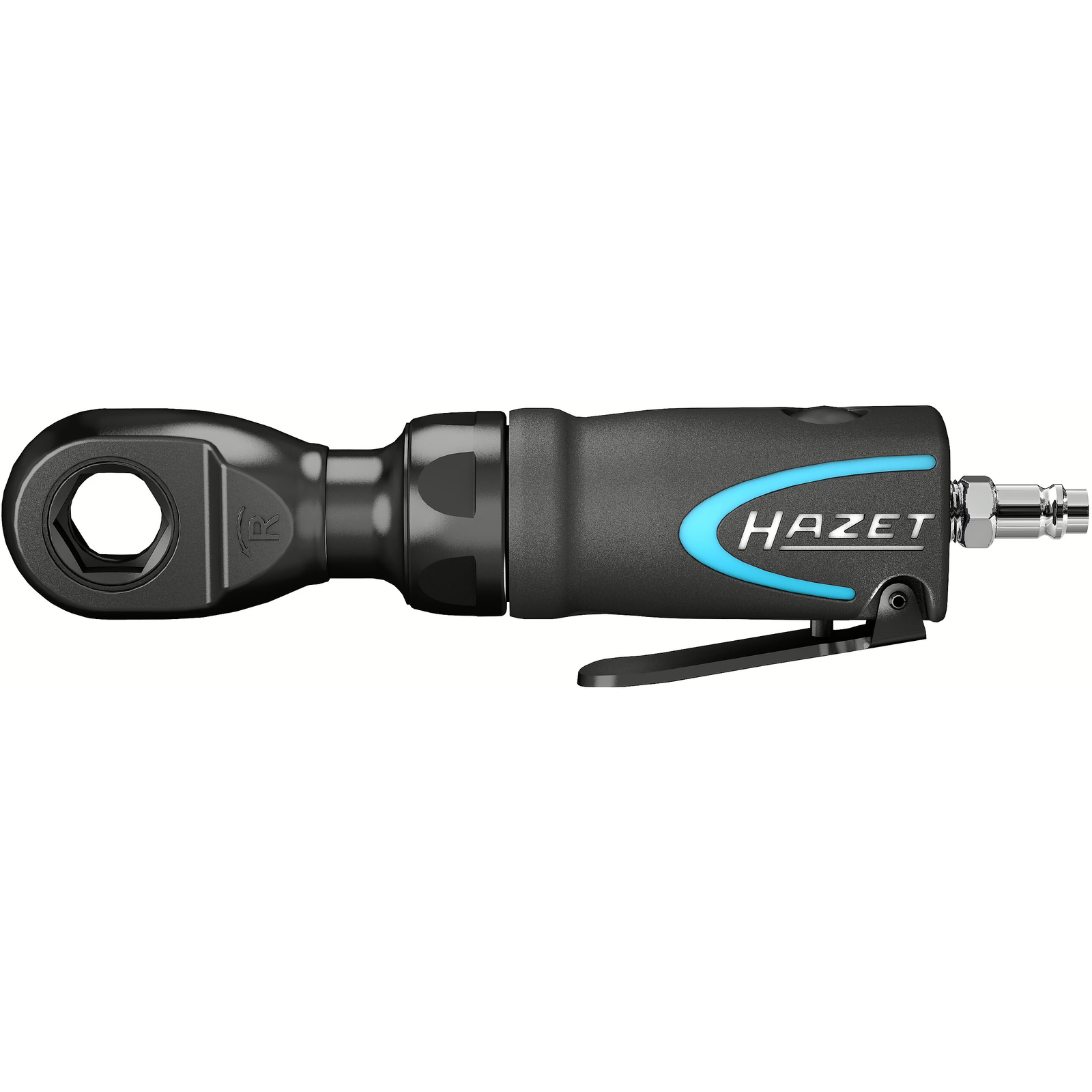

Mini-clé à rochets multifonction carrés massifs 1/4" et 3/8" 54 Nm forme courte HAZET - 9023M-1
Cet outil pneumatique compact fait partie de la gamme « mini » de HAZET, conçue pour offrir une puissance supérieure grâce à un concept innovant à 5 lamelles.
Il est destiné à un usage professionnel avec machines, garantissant haute fiabilité et service continu.
L’utilisation est polyvalente : il permet notamment le traitement de filetages extra-longs grâce à ses 6 pans intérieurs ouverts de 17 mm.
L’outil est compatible avec les têtes de cliquet 6, 7 et F, grâce à un système d’échange rapide des têtes.

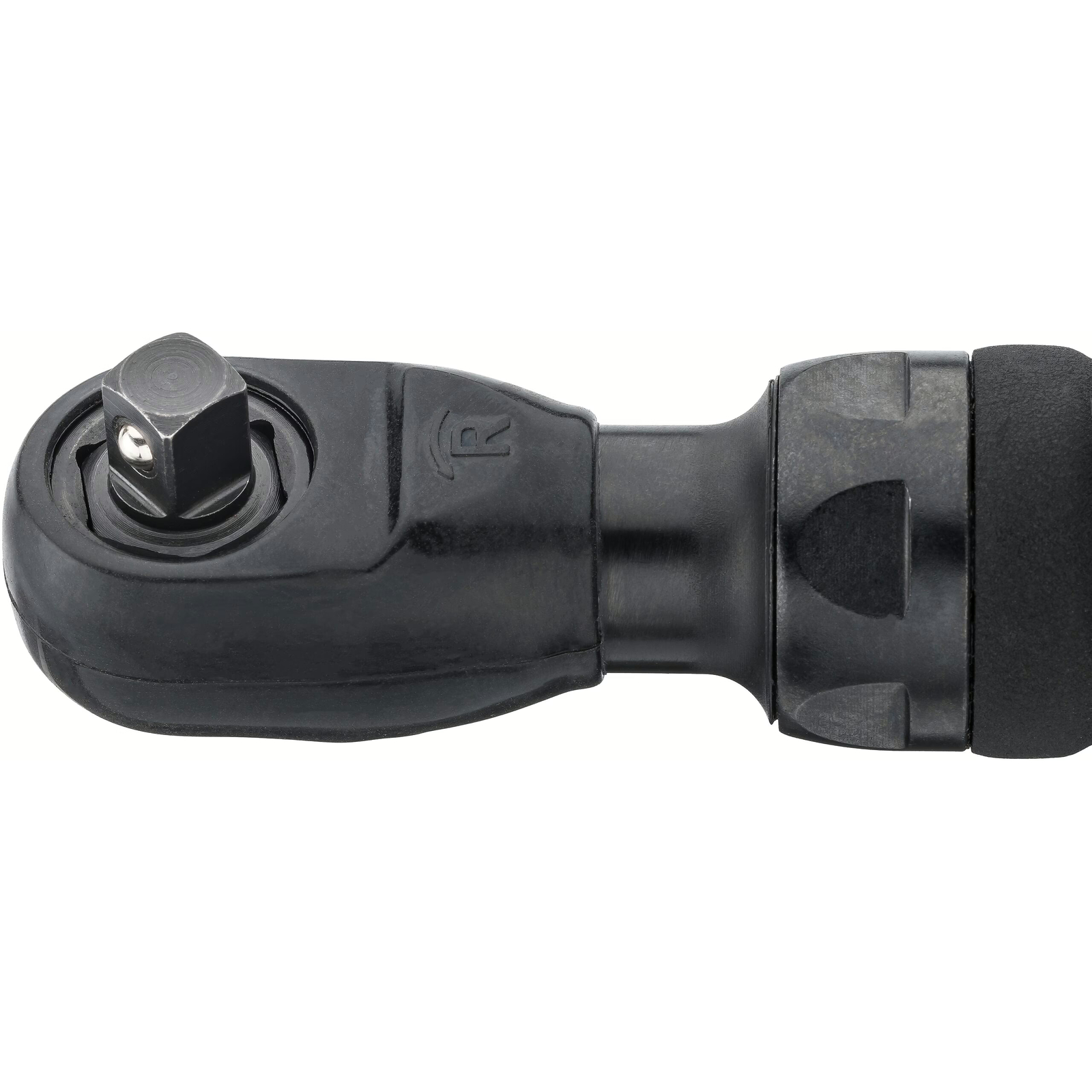

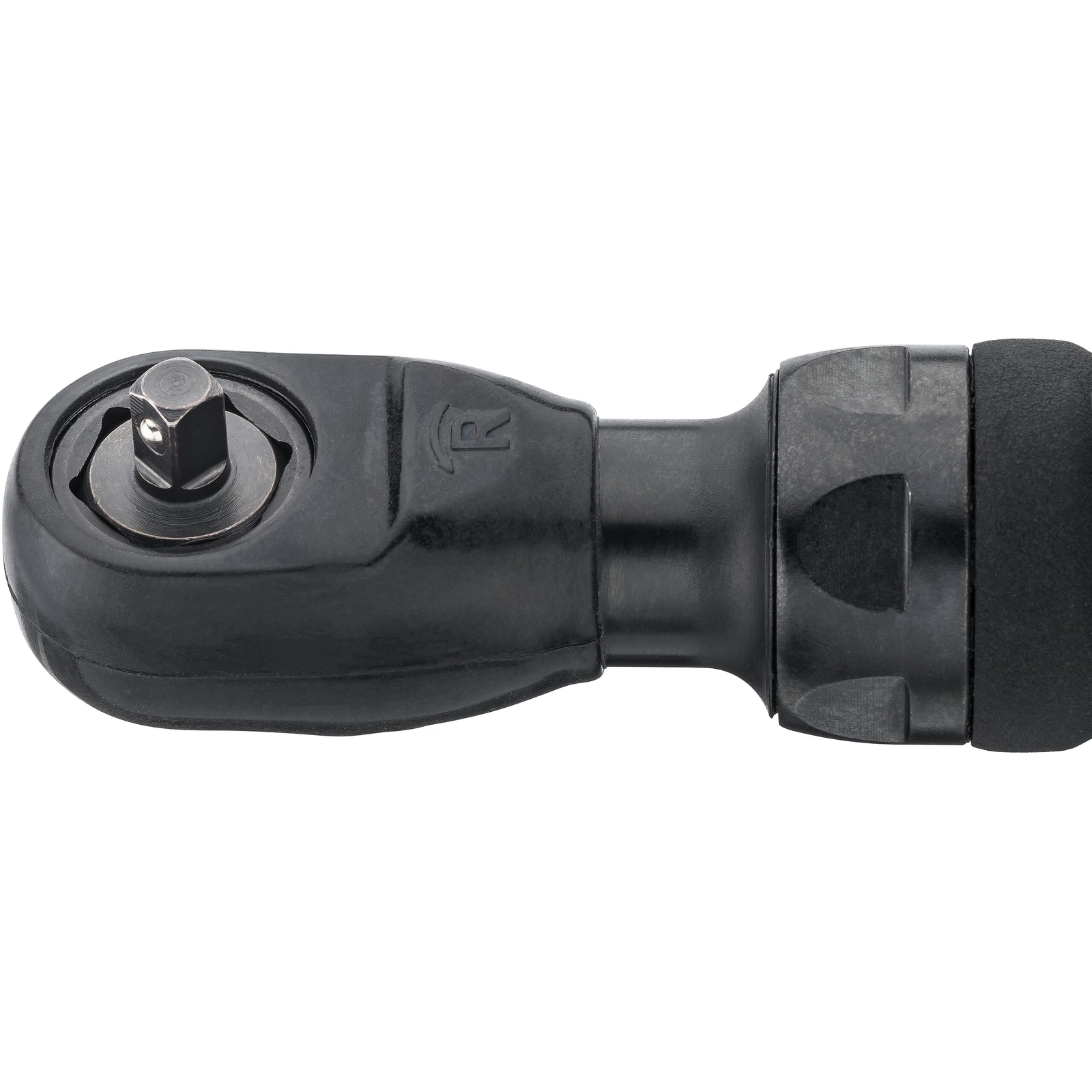

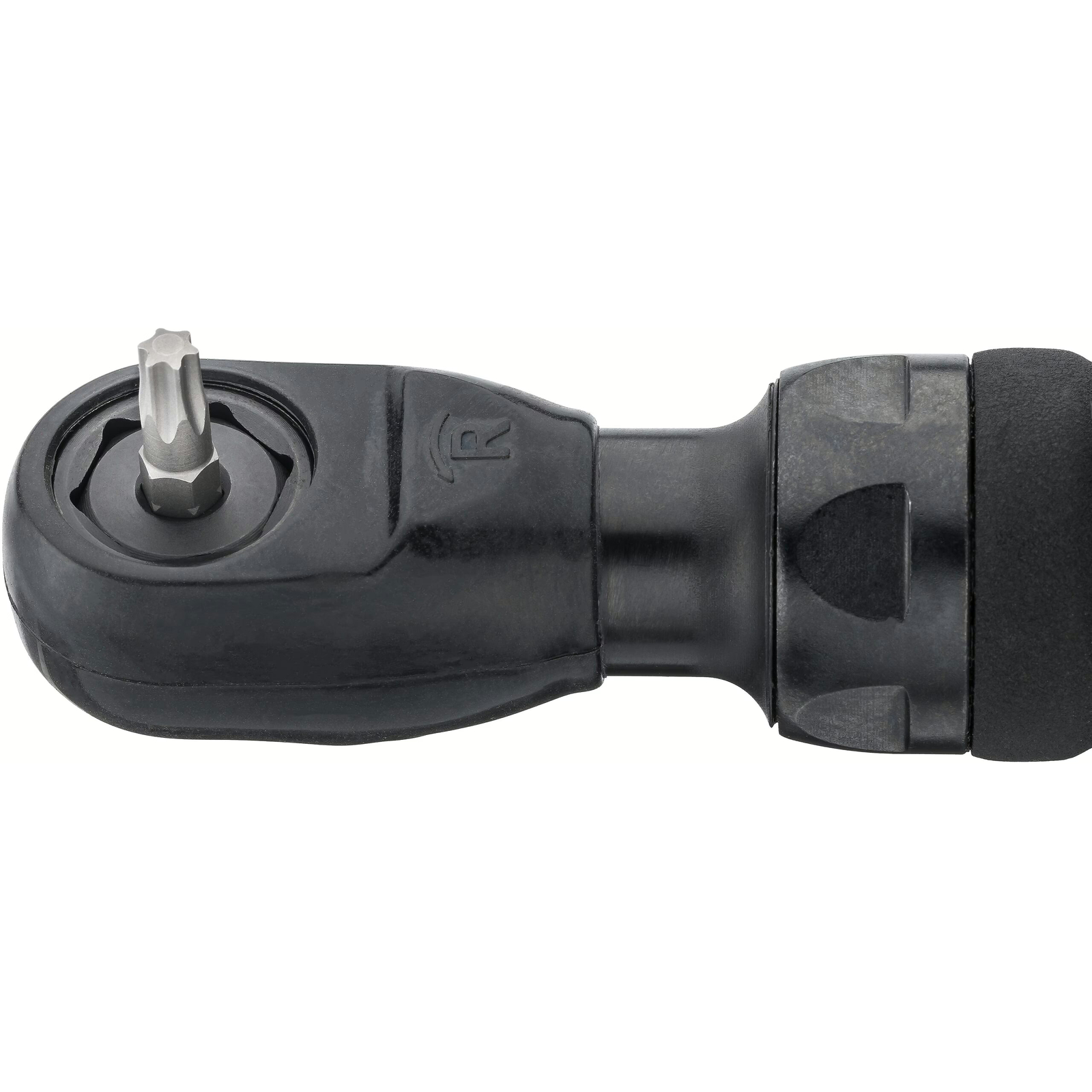

Le contenu inclut un rochet traversant, une douille carrée 1/4″ (6,3 mm), une douille carrée 3/8″ (10 mm) et une douille à embout-tournevis (bit) hexagonale 1/4″ (6,3 mm).
La mini-clé présente une forme courte facilitant le travail dans des espaces réduits.
Elle bénéficie d’un échappement d’air par la poignée et d’une poignée isolée contre le froid pour un confort d’utilisation optimal.
Les vibrations sont réduites, avec une accélération de vibration mesurée à 3,20 m/s².
Le serrage est contrôlé à la main, avec un couple de serrage maximal de 54 Nm et un couple de serrage manuel possible jusqu’à 70 Nm.
La rotation droite/gauche est possible à un niveau, offrant une grande maniabilité.
Les caractéristiques techniques détaillées sont les suivantes :
- Dimensions compactes de 159 mm de longueur
- Poids net de 0,48 kg
- Pression de service recommandée de 6,3 bar
- Quantité d’air nécessaire de 84 l/min (soit 1,4 l/sec)
- Raccord d’air avec filetage intérieur de 12,91 mm (1/4″) et raccord taille nominale 7,2 inclus
- Diamètre de tuyau recommandé de 10 mm
- Vitesse de rotation de 400 tours/minute
- Niveau de pression acoustique de 82,8 dB(A) Lp A
- Niveau de puissance acoustique de 93,8 dB(A) Lp W
Cet outil est conçu pour une utilisation aisée et performante dans des environnements professionnels exigeants.
Son design compact, sa puissance et ses nombreuses options de douilles en font un équipement polyvalent et fiable.
Les pièces détachées sont disponibles, incluant rotor, fourche, vilebrequin, kit de fixation, douille de guidage, réducteur planétaire, lamelles, unité de vérin arrière, valve de commande, levier de tirage et housse en matière plastique, assurant un entretien et une maintenance efficaces. (voir documents pages 1 et 2).
Mini-clé à rochets multifonction compacte de la gamme « mini » HAZET, modèle 9023M-1, conçue pour un usage professionnel avec machines. Elle offre une puissance élevée grâce à un concept innovant à 5 lamelles, garantissant haute fiabilité et service continu. La clé permet le traitement de filetages extra-longs avec ses 6 pans intérieurs ouverts de 17 mm et est compatible avec les têtes de cliquet 6, 7 et F grâce à un système d’échange rapide des têtes.
L’outil comprend un rochet traversant, une douille carrée 1/4" (6,3 mm), une douille carrée 3/8" (10 mm) et une douille à embout-tournevis hexagonale 1/4" (6,3 mm). Sa forme courte facilite le travail dans des espaces restreints. L’échappement d’air se fait par la poignée, qui est isolée contre le froid pour un confort optimal. Les vibrations sont réduites, avec une accélération mesurée à 3,20 m/s².
Le serrage est contrôlé manuellement avec un couple maximal de 54 Nm et un couple manuel possible jusqu’à 70 Nm. La rotation droite/gauche s’effectue à un niveau, assurant une grande maniabilité.
Caractéristiques techniques :
- Longueur : 159 mm
- Poids net : 0,48 kg
- Pression de service recommandée : 6,3 bar
- Quantité d’air nécessaire : 84 l/min (1,4 l/sec)
- Raccord d’air : filetage intérieur 12,91 mm (1/4") avec raccord taille nominale 7,2 inclus
- Diamètre de tuyau recommandé : 10 mm
- Vitesse de rotation : 400 tours/minute
- Niveau de pression acoustique : 82,8 dB(A) Lp A
- Niveau de puissance acoustique : 93,8 dB(A) Lp W
Cette mini-clé à rochets multifonction se distingue par son design compact, sa puissance, sa polyvalence grâce aux différentes douilles fournies et son confort d’utilisation dans des environnements professionnels exigeants. Des pièces détachées sont disponibles pour un entretien et une maintenance efficaces, incluant rotor, fourche, vilebrequin, kit de fixation, douille de guidage, réducteur planétaire, lamelles, unité de vérin arrière, valve de commande, levier de tirage et housse plastique.
L’outil comprend un rochet traversant, une douille carrée 1/4" (6,3 mm), une douille carrée 3/8" (10 mm) et une douille à embout-tournevis hexagonale 1/4" (6,3 mm). Sa forme courte facilite le travail dans des espaces restreints. L’échappement d’air se fait par la poignée, qui est isolée contre le froid pour un confort optimal. Les vibrations sont réduites, avec une accélération mesurée à 3,20 m/s².
Le serrage est contrôlé manuellement avec un couple maximal de 54 Nm et un couple manuel possible jusqu’à 70 Nm. La rotation droite/gauche s’effectue à un niveau, assurant une grande maniabilité.
Caractéristiques techniques :
- Longueur : 159 mm
- Poids net : 0,48 kg
- Pression de service recommandée : 6,3 bar
- Quantité d’air nécessaire : 84 l/min (1,4 l/sec)
- Raccord d’air : filetage intérieur 12,91 mm (1/4") avec raccord taille nominale 7,2 inclus
- Diamètre de tuyau recommandé : 10 mm
- Vitesse de rotation : 400 tours/minute
- Niveau de pression acoustique : 82,8 dB(A) Lp A
- Niveau de puissance acoustique : 93,8 dB(A) Lp W
Cette mini-clé à rochets multifonction se distingue par son design compact, sa puissance, sa polyvalence grâce aux différentes douilles fournies et son confort d’utilisation dans des environnements professionnels exigeants. Des pièces détachées sont disponibles pour un entretien et une maintenance efficaces, incluant rotor, fourche, vilebrequin, kit de fixation, douille de guidage, réducteur planétaire, lamelles, unité de vérin arrière, valve de commande, levier de tirage et housse plastique.
- marque : hazet
- référence fournisseur : 9023M-1
- couple de serrage maximal : 54 nm
- sortie : carré massif 1/4 pouce (6,3 mm), carré massif 3/8 pouce (10 mm), hexagone creux 1/4 pouce (6,3 mm)
- poids net : 0,48 kg
- quantité d’air nécessaire : 84 l/min (1,4 l/sec)
- rotation droite / gauche : à un niveau (droite et gauche)
- poignée : poignée isolée contre le froid
- diamètre de tuyau recommandé : 10 mm
- accélération de vibration : 3,20 m/s2
- dimension : 159 mm
- niveau de pression acoustique : 82,8 dB(A) Lp A
- tours/minute : 400
- raccord d’air, type de filetage : pt
- entrée du raccord d’air : filetage intérieur 12,91 mm (1/4")
- raccord : taille nominale 7,2 (inclus)
- niveau de puissance acoustique : 93,8 db(A) Lp W
- pression de service : 6,3 bar
La mini-clé à rochets multifonction s'utilise en actionnant la gâchette située sur la poignée pour démarrer l'outil pneumatique. La rotation s'effectue à droite ou à gauche selon le réglage de la tête, qui peut être tournée à 180° pour sélectionner la direction souhaitée. La vitesse de rotation peut être ajustée à l'aide d'une vis de réglage sur le corps de l'outil.
L'outil est équipé de têtes de cliquet interchangeables (types 1, 2 et embout tournevis hexagonal E), permettant d'adapter l'outil à différents types d'utilisations, notamment le traitement de filetages extra-longs grâce à un hexagone intérieur ouvert de 17 mm.
La mini-clé se connecte à une source d'air comprimé par un raccord fileté intérieur 1/4" (12,91 mm) avec un tuyau d'un diamètre recommandé de 10 mm, sous une pression de service de 6,3 bars. La quantité d'air nécessaire est de 84 l/min.
L'utilisation se fait dans des environnements professionnels, notamment pour des travaux sur véhicules, machines agricoles ou chaînes de montage, en particulier dans des espaces difficiles d'accès. L'outil présente une forme courte facilitant le travail en espaces restreints.
Le serrage peut être contrôlé manuellement avec un couple maximal de 54 Nm, et un couple manuel possible jusqu'à 70 Nm. La rotation droite/gauche s'effectue à un seul niveau, ce qui assure une maniabilité adaptée. L'échappement d'air se fait par la poignée, isolée contre le froid pour un confort d'utilisation.
Avant la mise en service, il est nécessaire de connecter l'outil à une alimentation en air propre, sèche et non chargée en poussières ou résidus, et de lubrifier régulièrement le moteur pneumatique en injectant quelques gouttes d'huile spéciale dans l'entrée d'air, puis en faisant fonctionner l'outil quelques secondes. Après usage, il faut couper l'alimentation en air et stocker l'appareil conformément aux recommandations.
En cas de dysfonctionnement, il est conseillé de vérifier la pression et la qualité de l'air comprimé (absence de poussière, rouille, condensation) ainsi que la lubrification du moteur. L'usage de pièces détachées d'origine est recommandé pour assurer le bon fonctionnement.
L'outil ne doit être utilisé que par des professionnels formés, dans le respect des consignes d'usage et d'entretien, et en portant les équipements de protection individuelle adaptés.
L'outil est équipé de têtes de cliquet interchangeables (types 1, 2 et embout tournevis hexagonal E), permettant d'adapter l'outil à différents types d'utilisations, notamment le traitement de filetages extra-longs grâce à un hexagone intérieur ouvert de 17 mm.
La mini-clé se connecte à une source d'air comprimé par un raccord fileté intérieur 1/4" (12,91 mm) avec un tuyau d'un diamètre recommandé de 10 mm, sous une pression de service de 6,3 bars. La quantité d'air nécessaire est de 84 l/min.
L'utilisation se fait dans des environnements professionnels, notamment pour des travaux sur véhicules, machines agricoles ou chaînes de montage, en particulier dans des espaces difficiles d'accès. L'outil présente une forme courte facilitant le travail en espaces restreints.
Le serrage peut être contrôlé manuellement avec un couple maximal de 54 Nm, et un couple manuel possible jusqu'à 70 Nm. La rotation droite/gauche s'effectue à un seul niveau, ce qui assure une maniabilité adaptée. L'échappement d'air se fait par la poignée, isolée contre le froid pour un confort d'utilisation.
Avant la mise en service, il est nécessaire de connecter l'outil à une alimentation en air propre, sèche et non chargée en poussières ou résidus, et de lubrifier régulièrement le moteur pneumatique en injectant quelques gouttes d'huile spéciale dans l'entrée d'air, puis en faisant fonctionner l'outil quelques secondes. Après usage, il faut couper l'alimentation en air et stocker l'appareil conformément aux recommandations.
En cas de dysfonctionnement, il est conseillé de vérifier la pression et la qualité de l'air comprimé (absence de poussière, rouille, condensation) ainsi que la lubrification du moteur. L'usage de pièces détachées d'origine est recommandé pour assurer le bon fonctionnement.
L'outil ne doit être utilisé que par des professionnels formés, dans le respect des consignes d'usage et d'entretien, et en portant les équipements de protection individuelle adaptés.
Questions produits
Quels types de têtes de cliquet sont compatibles avec cette mini-clé à rochets multifonction ?
La mini-clé est compatible avec les têtes de cliquet 1/4" (6,3 mm), 3/8" (10 mm) et une douille à embout tournevis hexagonale 1/4" (6,3 mm). Elle peut aussi utiliser des têtes de cliquet de types 6, 7 et F grâce à un système d’échange rapide des têtes.
Quelle est la capacité de serrage maximale de cet outil et comment est-elle contrôlée ?
Le couple de serrage maximal est de 54 Nm en fonctionnement pneumatique, avec une possibilité de serrage manuel jusqu’à 70 Nm. Le serrage est contrôlé manuellement via la gâchette située sur la poignée.
Quelles sont les dimensions et le poids de la mini-clé à rochets ?
La mini-clé mesure 159 mm de longueur pour un poids net de 0,48 kg, ce qui facilite son utilisation dans des espaces restreints.
Quels sont les critères d’alimentation en air pour cet outil pneumatique ?
La pression de service recommandée est de 6,3 bars avec un débit d’air nécessaire de 84 l/min. Le raccord d’air est un filetage intérieur 1/4" (12,91 mm) et le diamètre de tuyau recommandé est de 10 mm.
Comment se règle la direction et la vitesse de rotation de la mini-clé ?
La rotation droite/gauche s’effectue par un réglage à un seul niveau via la tête rotative qui peut être tournée à 180°. La vitesse de rotation peut être ajustée à l’aide d’une vis de réglage située sur le corps de l’outil.
Quelles précautions d’usage et d’entretien doivent être respectées ?
Avant utilisation, il faut connecter l’outil à une alimentation en air propre, sèche et non chargée en poussières ou résidus. Il est recommandé de lubrifier régulièrement le moteur pneumatique en injectant quelques gouttes d’huile spéciale dans l’entrée d’air. Après usage, couper l’alimentation en air et stocker l’appareil dans un endroit sec, à l’abri des liquides et substances agressives, entre -10 et +45 °C, avec une humidité relative maximale de 65 %.
Quels sont les éléments fournis avec la mini-clé et quelles pièces détachées sont disponibles ?
Le contenu comprend la mini-clé, un rochet traversant, une douille carrée 1/4", une douille carrée 3/8" et une douille à embout tournevis hexagonale 1/4". Des pièces détachées d’origine sont disponibles, notamment rotor, fourche, vilebrequin, kit de fixation, douille de guidage, réducteur planétaire, lamelles, unité de vérin arrière, valve de commande, levier de tirage et housse plastique.
