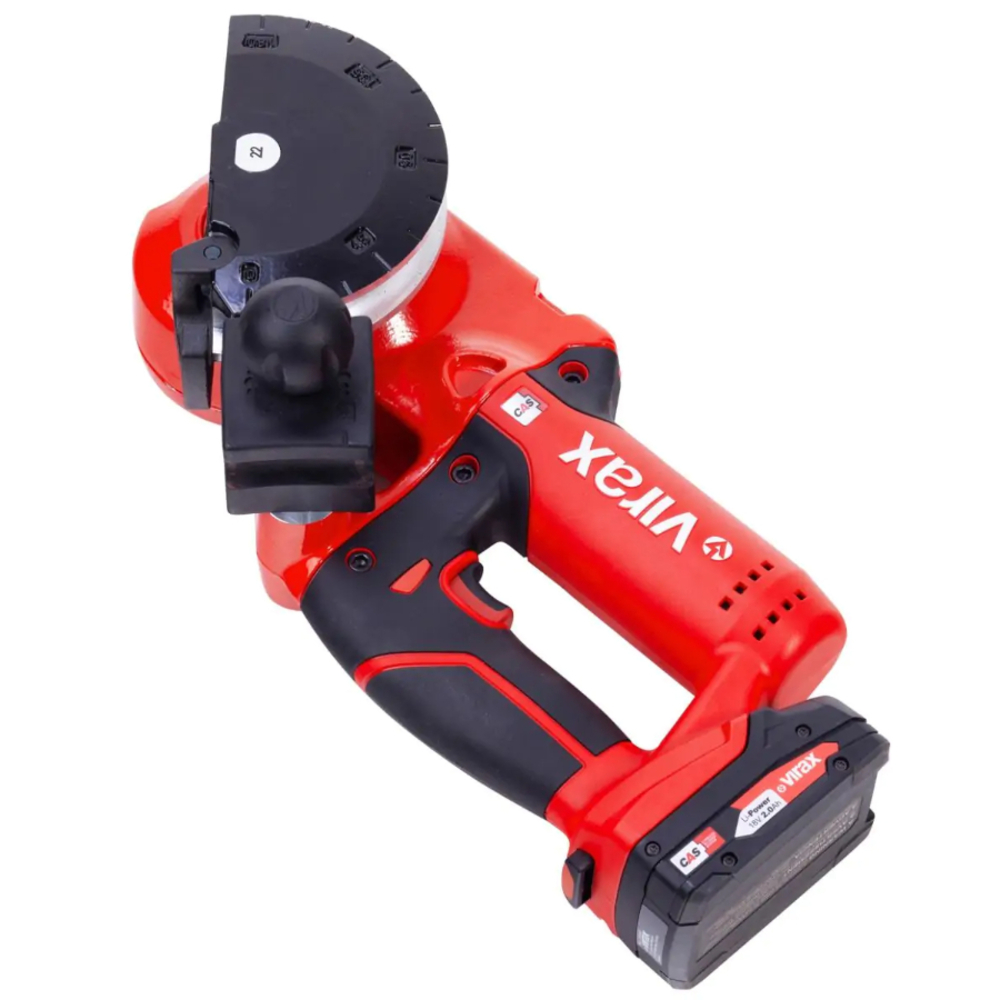

Ministem cintreuse 18V 12-15-18mm - VIRAX - 251776
Référence : V066251776
Découvrez Ministem cintreuse 18V 12-15-18mm - VIRAX - 251776 disponible à l'achat
Les points clés
- Cintreuse offrant des courbes complexes jusqu'à 180°
- Autonomie permettant jusqu'à 125 cintrages par batterie
- Cintrage rapide en moins de 5 secondes sans recuire le tube
- Compatible avec trépied pour un confort optimal
- Changement rapide des formes sans outils nécessaires
1 235,65 € TTC 1 029,71 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Mode d’emploi
1 document
Voir plus de documents
Cintreuse de tubes Virax : Performance et Précision
La cintreuse Virax offre une liberté totale dans la réalisation de cintrages, permettant des courbes complexes et des coudes serrés dans tous les plans, jusqu'à 180°, grâce à ses formes équipées de crochets articulés (exclusivité Virax). Ces crochets assurent une mise en place et un retrait simplifiés, même dans les configurations les plus difficiles.
Autonomie et Rapidité
Grâce à sa grande autonomie, la cintreuse peut effectuer jusqu'à 125 cintrages avec une seule batterie CAS 18V (sur tube cuivre Ø 18 mm à 90°), et dispose d'une recharge rapide en seulement 40 minutes, garantissant ainsi une productivité optimale sur le chantier.
Cintrage de Haute Précision
Le système de cintrage par enroulement, sans recuire le tube, permet des cintrages rapides en moins de 5 secondes, même pour un tube cuivre Ø 22 mm à 90°. L'angle de cintrage, précis et régulier de 0° à 180°, est facilement ajustable grâce au variateur de vitesse intégré, pour des résultats constants et sans erreur.
Confort d'utilisation et Compatibilité
Cette cintreuse est compatible avec le trépied réf. 251809 de la marque Eurostem®, permettant un travail à hauteur d'homme pour plus de confort et de sécurité. Un inverseur de sens de rotation facilite le retrait du tube après cintrage, et permet de remettre la forme en position 0° en toute simplicité.
Matériaux de Haute Qualité
Le carter de la cintreuse est en aluminium, léger et robuste, et ses engrenages bénéficient d'un revêtement anti-usure pour une durabilité maximale. La poignée est fabriquée en polypropylène chargé en fibre de verre, offrant une prise en main optimale et une grande résistance.
Changement rapide des formes et contre-formes
Les formes et contre-formes peuvent être changées rapidement et sans outils. Les formes en aluminium sont spécialement conçues pour minimiser l'usure et garantir une longue durée de vie, tout en résistant aux contraintes de cintrage et à la corrosion. De plus, elles sont marquées tous les 15° pour une précision optimale.
Les contre-formes en PA6 sont également dotées de marquages facilitant leur mise en place et assurent un excellent glissement du tube, minimisant la formation de plis. Grâce à un axe exclusif avec bille anti-éjection, le retrait après cintrage se fait d'une seule main et sans risque de chute.
Forme Ø : 12-15-18 mm
Coffret : 1 Vibrabox
Poids : 10,450 kg
La cintreuse électroportative Ministem 18V s’utilise en insérant la batterie jusqu’au clic de verrouillage. L’utilisateur installe ensuite la forme de cintrage adaptée au diamètre du tube à cintrer, en ouvrant le crochet de forme pour faciliter la mise en place du tube. Si nécessaire, la forme peut être orientée en position initiale 0° grâce à l’actionneur et à l’inverseur de sens de rotation.
Le tube est placé dans la gorge de la forme, puis la contre-forme de même diamètre est sélectionnée, montée sur son axe et positionnée contre le tube. L’axe de contre-forme est bloqué dans le logement adéquat. Le repère 0° de la forme doit être aligné avec celui de la contre-forme, et le tube doit être en contact avec toute la surface de la contre-forme.
Avant de commencer le cintrage, il faut s’assurer que l’inverseur de sens de rotation est en position basse (rotation horaire de la forme). L’actionneur est alors pressé pour lancer le cintrage, qui se poursuit jusqu’à obtenir l’angle souhaité, en alignant les graduations de la forme sur le repère de la contre-forme. L’élasticité du tube doit être prise en compte.
Pour retirer le tube, l’inverseur est placé en position haute (rotation antihoraire), l’actionneur est pressé pour une légère marche arrière d’environ 15°, ce qui libère la contre-forme et permet d’extraire l’ensemble axe + contre-forme. Le crochet de forme est ouvert pour faciliter la sortie du tube. La forme est repositionnée en 0° grâce à la marche arrière motorisée, puis l’inverseur est remis en position basse pour le prochain cintrage.
Cette cintreuse s’utilise pour cintrer des tubes jusqu’à 180°. Il est conseillé de soutenir l’extrémité du tube lors du cintrage de tubes longs, par exemple à l’aide d’un trépied. Il ne faut pas dépasser 180° de cintrage afin de pouvoir extraire le tube de la forme.
En cas de déclenchement du limiteur de couple (bruit de claquement) lors du cintrage d’un tube dans les capacités de la machine, il peut être nécessaire de nettoyer le tube ou d’utiliser un spray d’huile de cintrage pour réduire les efforts.
Enfin, il est recommandé de déconnecter la batterie avant de ranger la machine et de vérifier régulièrement le bon état des formes, contre-formes et éléments de fixation pour assurer un fonctionnement correct.
(Informations issues du manuel d’utilisation en français, pages 6 à 13 et 18 à 19)
Le tube est placé dans la gorge de la forme, puis la contre-forme de même diamètre est sélectionnée, montée sur son axe et positionnée contre le tube. L’axe de contre-forme est bloqué dans le logement adéquat. Le repère 0° de la forme doit être aligné avec celui de la contre-forme, et le tube doit être en contact avec toute la surface de la contre-forme.
Avant de commencer le cintrage, il faut s’assurer que l’inverseur de sens de rotation est en position basse (rotation horaire de la forme). L’actionneur est alors pressé pour lancer le cintrage, qui se poursuit jusqu’à obtenir l’angle souhaité, en alignant les graduations de la forme sur le repère de la contre-forme. L’élasticité du tube doit être prise en compte.
Pour retirer le tube, l’inverseur est placé en position haute (rotation antihoraire), l’actionneur est pressé pour une légère marche arrière d’environ 15°, ce qui libère la contre-forme et permet d’extraire l’ensemble axe + contre-forme. Le crochet de forme est ouvert pour faciliter la sortie du tube. La forme est repositionnée en 0° grâce à la marche arrière motorisée, puis l’inverseur est remis en position basse pour le prochain cintrage.
Cette cintreuse s’utilise pour cintrer des tubes jusqu’à 180°. Il est conseillé de soutenir l’extrémité du tube lors du cintrage de tubes longs, par exemple à l’aide d’un trépied. Il ne faut pas dépasser 180° de cintrage afin de pouvoir extraire le tube de la forme.
En cas de déclenchement du limiteur de couple (bruit de claquement) lors du cintrage d’un tube dans les capacités de la machine, il peut être nécessaire de nettoyer le tube ou d’utiliser un spray d’huile de cintrage pour réduire les efforts.
Enfin, il est recommandé de déconnecter la batterie avant de ranger la machine et de vérifier régulièrement le bon état des formes, contre-formes et éléments de fixation pour assurer un fonctionnement correct.
(Informations issues du manuel d’utilisation en français, pages 6 à 13 et 18 à 19)
Nous vous informons que les produits VIRAX possèdent à l'initial d'une garantie d'1 an à partir de la date de facturation du produit.
Sachez que VIRAX offre en supplément, 5 ans de garantie sous condition de s'être enregistré en ligne dans les 30 jours suivant l’achat. Cela ne concerne que les articles suivants :
- Sertisseuses VIPER M2X et L2X
- Sertisseuses VIPER P25+
- Centrales de désembouage VIRAFAL
Pour enregistrer votre article, vous pouvez cliquer sur lien ENREGISTRER MON PRODUIT VIRAX (se référer au site du fabricant). Une preuve d'enregistrement, sous forme de certificat, vous sera alors envoyé pour confirmer cette extension.
Si votre produit tombe en panne, nous vous invitons à utiliser le formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new) et nous faire parvenir la demande SAV :
- joindre une photo de la plaque signalétique du produit,
- la facture d'achat
- un descriptif de la panne, dans les conditions d'utilisations
Il vous faudra nous retourner le produit à l'adresse suivante: BATI AVENUE - 9 RUE DU CHAMPS DE L'ETANG - 85140 ESSARTS EN BOCAGE. Dès réception, le produit sera envoyé en centre d'expertise agréé.
VIRAX
39-41 QUAI DE LA MARNE
51206 - EPERNAY
France
contact@virax.com
Questions produits
Quels sont les diamètres de tubes compatibles avec la cintreuse Ministem 18V ?
La cintreuse permet de cintrer des tubes cuivre écroui et recuit de diamètre 10 à 22 mm, des tubes cuivre pour réfrigération de 3/8 à 7/8 pouces, des tubes acier inoxydable jusqu’à 18 mm et des tubes multicouches de 14 à 26 mm.
Comment s’effectue le changement des formes et contre-formes sur cet outil ?
Les formes et contre-formes s’installent et se retirent rapidement sans outils. Les formes en aluminium sont marquées tous les 15° pour un repérage précis, et les contre-formes en PA6 assurent un bon glissement du tube. Un axe exclusif avec bille anti-éjection facilite le retrait d’une seule main.
Quelle est l’autonomie de la batterie et son temps de recharge ?
La batterie 18V permet jusqu’à 125 cintrages sur tube cuivre Ø 18 mm à 90°. La recharge rapide s’effectue en 40 minutes pour une batterie de 2,0 Ah. Des batteries optionnelles de 4,0 Ah et 8,0 Ah sont également disponibles avec des temps de charge plus longs.
Quelles précautions de sécurité sont à respecter lors de l’utilisation ?
Il est impératif de porter des gants, des lunettes et une protection auditive. Ne jamais insérer les doigts entre le tube et la forme ou la contre-forme. Vérifiez que la zone de travail est dégagée et que le sens de rotation est correctement positionné avant de commencer le cintrage.
Comment se déroule l’opération de cintrage et le retrait du tube ?
Après avoir positionné le tube et verrouillé la contre-forme, l’actionneur est pressé pour cintrer jusqu’à l’angle souhaité, en alignant les graduations. Pour retirer le tube, l’inverseur de sens est placé en position haute pour une légère marche arrière, permettant de libérer et extraire le tube facilement. La forme se repositionne alors en 0° automatiquement.
Quels sont les critères techniques essentiels à vérifier pour choisir une cintreuse électroportative comme la Ministem 18V ?
Il faut considérer la capacité de cintrage (diamètre et type de tubes), l’autonomie et la rapidité de la batterie, la précision du cintrage avec repérage angulaire, la facilité de changement des formes, ainsi que les dispositifs de sécurité intégrés pour protéger l’utilisateur.
