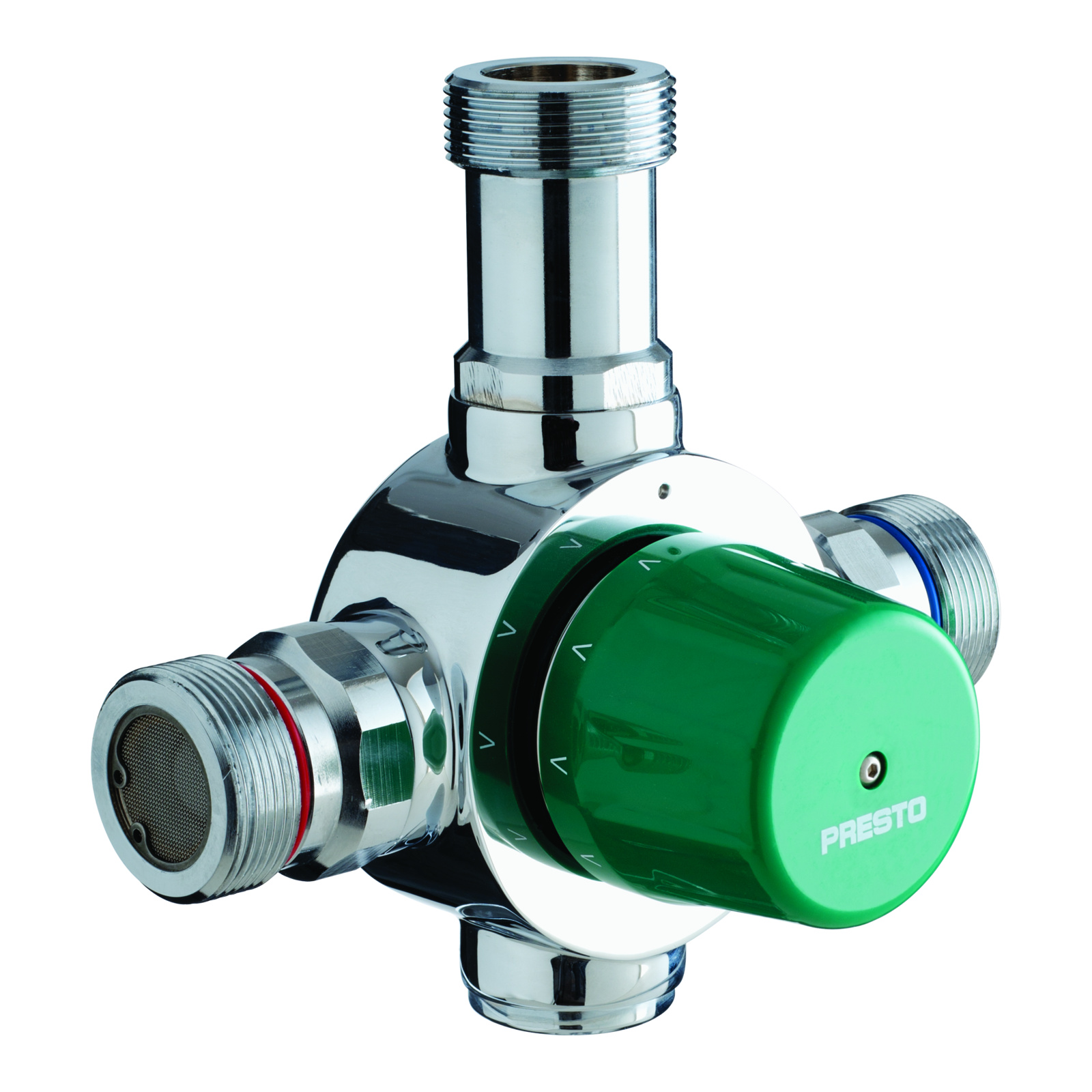

Mitigeur centralisé Prestotherm 188 l anti-brûlure 35-55°C PRESTO - 84009

Le mitigeur centralisé Prestotherm de la marque Presto est conçu pour offrir un débit maximal de 188 litres par minute à une pression de 3 bars.

Il dispose d’entrées et d’une sortie de diamètre G 1"1/2 (40x49), avec une bague rouge pour l’eau chaude et une bleue pour l’eau froide.
La plage de réglage de la température de sortie varie entre 35 et 55°C, avec un réglage usine fixé à 40°C.
La température d’entrée de l’eau chaude peut atteindre jusqu’à 85°C maximum, tandis que celle de l’eau froide se situe entre 5 et 25°C.
La stabilité de la température nominale est assurée avec une tolérance de ± 3°C.
Le mitigeur nécessite une température différentielle minimale de 15°C entre l’eau chaude et la sortie mitigée.

Ce modèle intègre une sécurité anti-brûlure qui provoque l’arrêt instantané de l’eau chaude en cas de coupure de l’eau froide.
Il offre également la possibilité de verrouillage interne de la température pour un contrôle précis.

Sa conception centralisée facilite son intégration dans divers systèmes de distribution d’eau chaude.
Le corps est en laiton chromé, conforme aux normes NF EN1982, EN12164 et EN12165.
Ce mitigeur résiste à une température supérieure à 75°C pendant 30 minutes dans le cadre de chocs thermiques.

Les pressions d’utilisation recommandées sont comprises entre 1 et 5 bars, avec une pression statique maximale de 10 bars et une pression dynamique maximale de 6 bars.
Le produit supporte une variation de pression aux entrées jusqu’à un rapport de 2:1.

Le mitigeur est livré avec deux joints filtre et deux clapets anti-retour conformes aux normes NF.
Il bénéficie d’une résistance au brouillard salin de 200 heures conformément à la norme NF ISO 9227 essai DSS.

Les dimensions principales sont de 218 mm en largeur, 198 mm en hauteur et 115 mm en profondeur, comme illustré sur le schéma technique en page 1 du document.

Ce mitigeur centralisé Prestotherm est idéal pour les installations nécessitant un débit important avec une protection efficace contre les risques de brûlure.

• pression d'utilisation recommandée : 1 à 5 bars
• pression de service, statique maxi : 10 bars
• pression de service, dynamique : 0,2 à 6 bars max
• variation de pression aux entrées : 2:1 max
• débit maximum : 188 l/mn à 3 bars
• débit minimum : 8 l/mn à 3 bars
• réglage de la température à l'usine : 40°C
• plage de réglage de la température de sortie : 35 à 55°C
• température entrée eau chaude : 85°C max
• température entrée eau froide : 5 à 25°C
• température différentielle minimale : 15°C (entre entrée eau chaude et sortie mitigée)
• stabilité de température (nominale) : ± 3°C
• alimentation hydraulique : entrées et sortie G 1"1/2 (40x49)
• baguées eau chaude (rouge) et eau froide (bleue)
• résistance thermique : résiste à une température > 75°C durant 30 minutes dans le cadre de chocs thermiques
• sécurité anti-brûlure : arrêt instantané de l'eau chaude en cas de coupure d'eau froide
• possibilité de verrouillage interne de la température
• livré avec 2 joints filtre et 2 clapets anti-retour NF
• corps en laiton chromé conforme aux normes NF EN1982, EN12164, EN12165
• résistance au brouillard salin 200 h conforme à la norme NF ISO 9227 essai DSS
• référence fournisseur : 84009
• marque : presto

Le mitigeur centralisé Prestotherm s’utilise en le raccordant à une alimentation d’eau chaude et d’eau froide, avec l’eau froide connectée côté bague bleue et l’eau chaude côté bague rouge. Il doit être installé par une personne qualifiée selon les règlements en vigueur, en position facilitant la maintenance et le réglage de la température.

Pour la mise en service, il faut ouvrir les alimentations d’eau froide et chaude, vérifier que l’eau chaude arrive à température normale (supérieure à 55°C), puis laisser couler l’eau pendant au moins une minute sur une sortie proche du mitigeur avec un débit au moins égal au débit minimum recommandé (8 L/min pour ce modèle). Ensuite, il convient de vérifier le fonctionnement dans différentes conditions d’utilisation et d’ajuster la température de l’eau mitigée à l’aide d’un thermomètre si nécessaire. Il est déconseillé de délivrer une eau chaude sanitaire à plus de 42°C.

Le réglage de la température s’effectue en retirant la vis de sécurité, le capot et la came, puis en faisant couler un robinet proche du mitigeur à un débit supérieur au débit minimum recommandé. La température se règle en tournant le capot dans le sens anti-horaire pour augmenter la température. Pour bloquer la température réglée, la came est repositionnée et le capot remis en place de façon à empêcher sa rotation, suivi du vissage de la vis de sécurité.

Il est aussi possible de régler une température maximale de sécurité en positionnant la came et le capot de façon spécifique, sans descendre la température maximale en dessous de 45°C.

En cas de maintenance, il est recommandé de vérifier annuellement ou plus fréquemment si la qualité de l’eau est mauvaise, que les caractéristiques de pression et de température sont respectées, que les filtres, clapets anti-retour et cartouches sont propres, et de les nettoyer ou remplacer si nécessaire. Des kits de pièces détachées sont disponibles.

Le mitigeur est prévu pour fonctionner avec une pression d’utilisation recommandée entre 1 et 5 bars, une température d’entrée d’eau chaude jusqu’à 85°C, d’eau froide entre 5 et 25°C, et une plage de réglage de température de sortie entre 35 et 55°C, avec une stabilité nominale de ±3°C. La température différentielle minimale entre l’entrée eau chaude et la sortie mitigée doit être de 15°C.
