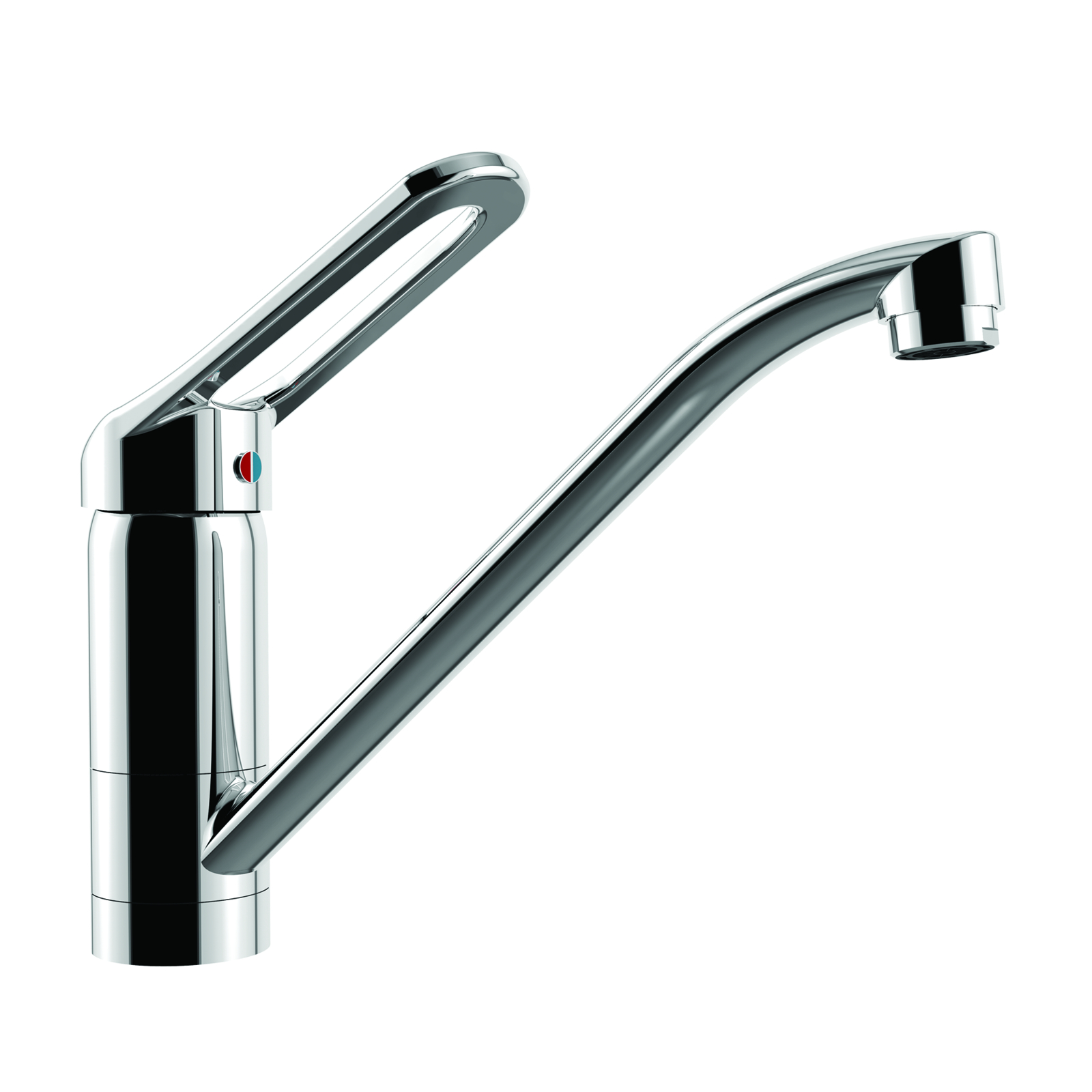

Mitigeur hospitalier cartouche EP h160 bec fixe ou orientable SANIFIRST - 75721

Le mitigeur hospitalier MODUL'MIX, référence 75721, est spécialement conçu pour les lavabos en milieu hospitalier.

Il se compose d’un corps, d’un bec et d’un organe de manœuvre en laiton chromé, garantissant une grande résistance à la corrosion et aux produits chimiques.
Le bec peut être fixe ou orientable, selon le choix du technicien, et est démontable avec une surface intérieure lisse pour faciliter le nettoyage et la désinfection, limitant ainsi le dépôt de biofilm.
La fixation est renforcée par une tige en inox pour une meilleure solidité.

Ce mitigeur monotrou se pose sur table et est équipé d’une manette ajourée qui facilite la préhension et permet une utilisation sans vidage.
La hauteur sous bec est de 160 mm et la saillie mesure 230 mm, offrant un confort optimal pour la toilette au lavabo.

Il intègre une cartouche à équilibrage de pression multifonctions qui assure une faible contenance en eau.
Cette cartouche comprend une butée de limitation de température avec 7 positions de réglage, limitant ainsi les risques de brûlure.
Elle offre un double débit avec un point dur à 50 % d’ouverture, permettant un débit compris entre 10 et 15 L/min à une pression recommandée de 3 bars.
La pression d’utilisation doit être comprise entre 1 et 5 bars, en évitant un écart supérieur à 1 bar entre l’eau chaude et l’eau froide.

Le raccordement s’effectue en G3/8'' avec des flexibles SPEX M10x1 de 350 mm équipés de joints filtres paniers intégrés, limitant l’encrassement et assurant une meilleure durabilité.
Le mitigeur est muni d’un brise-jet étoile M24 x 1, qui limite la pulvérisation de l'eau et évite toute rétention d'eau.

Ce produit modulaire permet de composer le robinet en choisissant la bouche, le type de commande et la hauteur du corps selon les besoins spécifiques.
Il est conçu pour des usages intensifs avec une maintenance simple et rapide grâce à un nombre réduit de composants.

En résumé, ce mitigeur hospitalier allie modularité, hygiène renforcée et robustesse, répondant parfaitement aux exigences des environnements hospitaliers et de soins.
Les dimensions et caractéristiques techniques sont précisées sur la fiche technique, avec un diamètre d'installation de 50 mm, une hauteur totale de 201 mm et une saillie de 231 mm, comme illustré sur le schéma technique (page 1).

Le mitigeur bénéficie également d’une garantie de 10 ans contre tout vice de fabrication.

• gamme : modul'mix
• mitigeur d'évier monotrou sur table
• manette ajourée
• bec lisse fixe ou orientable, au choix du technicien
• hauteur sous bec : 160 mm
• saillie : 230 mm
• cartouche à équilibrage de pression multifonctions avec butée de limitation de température à 7 positions de réglage
• double débit avec point dur à 50 % d’ouverture
• débit entre 10 et 15 L/min à 3 bar
• pression conseillée : 3 bar, éviter les écarts supérieurs à 1 bar entre eau chaude et eau froide
• pression minimum : 1 bar
• pression maximum : 5 bar
• corps, bec et organe de manœuvre en laiton chromé
• flexibles SPEX M10x1, écrou prisonnier G3/8, longueur 350 mm, avec joints filtres paniers montés dans les flexibles
• fixation renforcée par tige inox
• brise-jet étoile M24 x 1
• garantie 10 ans contre tout vice de fabrication

Le mitigeur hospitalier se pose monotrou sur table, avec une fixation renforcée par une tige inox. L'utilisateur actionne une manette ajourée pour régler le débit et la température de l'eau. Le bec peut être fixe ou orientable, selon le choix effectué lors de l'installation, et est démontable pour faciliter le nettoyage et la désinfection.

Le fonctionnement repose sur une cartouche à équilibrage de pression multifonctions, qui maintient une pression stable entre l'eau chaude et l'eau froide et intègre une butée de limitation de température réglable sur 7 positions afin de limiter les risques de brûlure. Cette cartouche offre également un double débit avec un point dur à 50 % d’ouverture.

L'utilisation est prévue pour des lavabos en milieu hospitalier, avec une hauteur sous bec de 160 mm et une saillie de 230 mm, offrant un confort adapté pour la toilette. La pression d’utilisation recommandée doit être comprise entre 1 et 5 bars, en évitant un écart supérieur à 1 bar entre l’eau chaude et l’eau froide.

En cas de dysfonctionnement, il est conseillé d'équilibrer les pressions d’entrée et de les ajuster à 3 bars, de veiller à ne pas pincer ou tordre les flexibles, et de s'assurer que les joints filtres sont bien posés. L’installation doit être réalisée par des professionnels conformément aux normes en vigueur.

Le résultat attendu est un débit compris entre 10 et 15 litres par minute à 3 bars, avec une limitation de la température pour éviter les brûlures, ainsi qu’une réduction de la pulvérisation d’eau grâce au brise-jet étoile, limitant la rétention d’eau. Le bec démontable avec surface intérieure lisse facilite le nettoyage et limite le dépôt de biofilm, contribuant à une hygiène renforcée.

Pour les versions électroniques, le réglage de la distance de détection du capteur s’effectue en alimentant le module, en plaçant la main devant le détecteur à la distance souhaitée, puis en attendant l’extinction de la LED rouge qui mémorise ce réglage. Il est recommandé de ne pas installer ces versions face à un miroir ou à un autre objet réfléchissant, ni deux robinetteries face à face, pour garantir leur bon fonctionnement.

En résumé, l'utilisation consiste à actionner la manette pour obtenir le débit et la température souhaités dans le cadre d’un lavabo hospitalier, en respectant les conditions de pression et les réglages de sécurité, avec un entretien facilité par la modularité et le démontage du bec.
