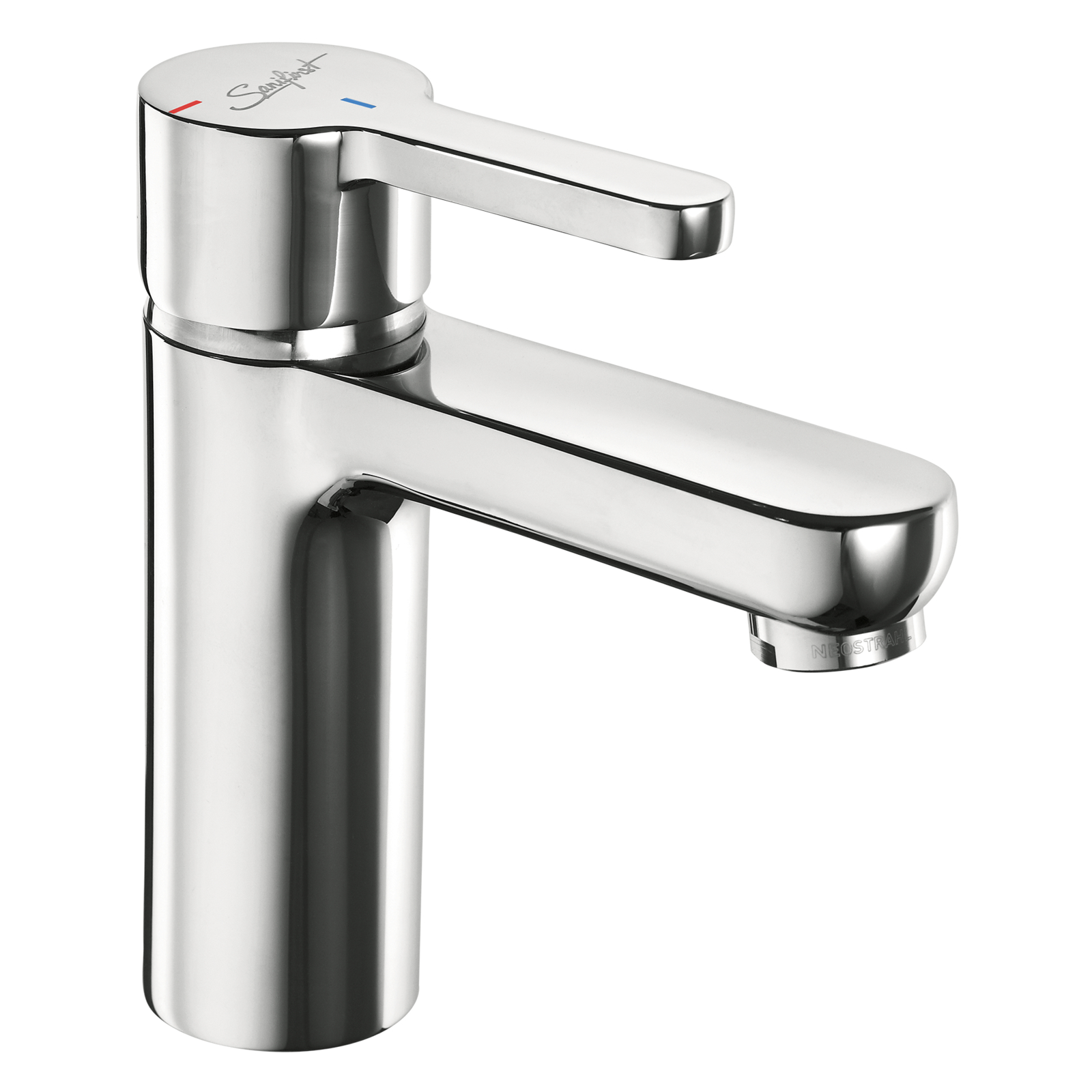

Mitigeur lavabo bec fixe h 92 mm manette fine cartouche C3 sans vidage SANIFIRST - 75617
Référence : P22375617
Découvrez Mitigeur lavabo bec fixe h 92 mm manette fine cartouche C3 sans vidage SANIFIRST - 75617 disponible à l'achat
- Hauteur sous bec de 92 mm pour une installation compacte
- Cartouche céramique C3 avec limitation de température à 9 positions
- Débit réglable entre 4 et 20 L/min pour maîtriser la consommation
- Fabrication en laiton chromé garantissant robustesse et durabilité
- Conforme à la norme NF milieu médical pour une utilisation sécurisée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Schéma
1 document
Voir plus de documents
Mitigeur de lavabo à bec fixe avec une hauteur sous bec de 92 mm et une saillie de 100,5 mm.
Il est équipé d’une manette fine positionnée sur une plage, sans vidage, pour un design épuré et une utilisation simple.
La cartouche céramique C3 de 35 mm de diamètre intègre une butée de limitation de température, permettant un réglage précis à 9 positions.
Le mitigeur dispose d’un brise-jet étoile M24 x 1 assurant un écoulement optimal de l’eau.
Ce modèle est conçu pour réaliser des économies d’énergie grâce à une ouverture sur l’eau froide uniquement, évitant ainsi de puiser de l’eau chaude à l’ouverture.
Le débit est compris entre 4 et 6 L/min à une pression de 3 bars, conforme à la norme NF « Milieu Médical ».
Ce débit peut être modifié entre 4 et 20 L/min par démontage des limiteurs et réglage via une vis spécifique.
La pression recommandée pour un fonctionnement optimal est de 3 bars, avec une pression minimale de 1 bar et maximale de 5 bars.
Il est conseillé d’éviter les écarts de pression supérieurs à 1 bar entre l’eau chaude sanitaire (ECS) et l’eau froide sanitaire (EFS).
Le mitigeur est fabriqué en laiton chromé, garantissant robustesse et durabilité.
Le raccordement s’effectue par des flexibles avec gaine tressée inox SPEX 10X1, de diamètre EP G3/8, d’une longueur de 500 mm, équipés de joints filtres paniers et d’un limiteur de débit.
La hauteur totale de la commande est de 150 mm.
Ce mitigeur s’adapte parfaitement à toutes les salles de bain grâce à ses dimensions compactes et son design fonctionnel.
Il combine performance, sécurité et économie d’eau tout en assurant une installation simple et un contrôle précis du débit et de la température.
Ce produit bénéficie d’une conformité aux normes en vigueur pour le milieu médical et d’une longue durée de vie.
Ce modèle est conçu pour réaliser des économies d’énergie grâce à une ouverture sur l’eau froide uniquement, évitant ainsi de puiser de l’eau chaude à l’ouverture. Le débit est compris entre 4 et 6 L/min à une pression de 3 bars, conforme à la norme NF « Milieu Médical ». Ce débit peut être modifié entre 4 et 20 L/min par démontage des limiteurs et réglage via une vis spécifique.
La pression recommandée pour un fonctionnement optimal est de 3 bars, avec une pression minimale de 1 bar et maximale de 5 bars. Il est conseillé d’éviter les écarts de pression supérieurs à 1 bar entre l’eau chaude sanitaire (ECS) et l’eau froide sanitaire (EFS).
Le mitigeur est fabriqué en laiton chromé, garantissant robustesse et durabilité. Le raccordement s’effectue par des flexibles avec gaine tressée inox SPEX 10X1, de diamètre EP G3/8, d’une longueur de 500 mm, équipés de joints filtres paniers et d’un limiteur de débit. La hauteur totale de la commande est de 150 mm.
Ce mitigeur s’adapte parfaitement à toutes les salles de bain grâce à ses dimensions compactes et son design fonctionnel. Il combine performance, sécurité et économie d’eau tout en assurant une installation simple et un contrôle précis du débit et de la température. Ce produit bénéficie d’une garantie de 10 ans et d’une conformité aux normes en vigueur pour le milieu médical.
- hauteur sous bec : 92 mm
- saillie : 100 mm
- hauteur de la commande : 150 mm
- sans vidage, sur plage
- brise-jet étoile M24 x 1
- cartouche céramique diamètre 35 mm avec butée de limitation de température, réglage à 9 positions
- débit entre 4 et 6 L/min à 3 bar, conforme à la norme NF « milieu médical »
- modification du débit possible entre 4 et 20 L/min par démontage des limiteurs et vis de réglage
- pression recommandée : 3 bar, éviter écarts supérieurs à 1 bar entre ECS et EFS
- pression minimum : 1 bar
- pression maximum : 5 bar
- matériau : laiton chromé
- raccordement : flexibles avec gaine SPEX tressée inox 10X1, EP G3/8, longueur 500 mm, joints filtres paniers et limiteur de débit
- marque : Sanifirst
- référence fournisseur : 75617
Avant la mise en service, il est nécessaire de purger soigneusement les canalisations pour éviter d'endommager le mécanisme. Le mitigeur doit être installé sur un support avec un diamètre d'au moins 100 mm. Le raccordement se fait par des flexibles avec gaine tressée inox, équipés de joints filtres et d'un limiteur de débit. La pression recommandée pour un fonctionnement optimal est de 3 bars, avec une plage admissible entre 1 et 5 bars, en évitant un écart de pression supérieur à 1 bar entre l'eau chaude et l'eau froide.
En cas de réglage du débit, il faut retirer le limiteur avant de procéder à l'ajustement à l'aide d'une clé. Le réglage de la butée de température se fait également via un composant dédié. La manette est montée sur le corps du mitigeur en suivant un ordre précis d'installation.
Pour la maintenance, il est possible de démonter la cartouche d'ouverture/fermeture en dévissant les éléments correspondants avec une clé spécifique. Un choc thermique peut être réalisé en retirant la manette et la bague de serrage, puis en laissant couler de l'eau à 70°C pendant 30 minutes.
En cas de dysfonctionnement, il est conseillé d'équilibrer les pressions d'entrée à 3 bars, de ne pas pincer ni tordre les flexibles, et de s'assurer que les joints filtres sont bien posés. L'installation doit être réalisée par des professionnels conformément aux normes en vigueur.
Les produits PRESTO sont conçus pour offrir une excellente durabilité et une réparabilité optimale.
La garantie fabricant est de 10 ans sur les produits PRESTO, permettant de bénéficier d’une couverture longue durée sur les équipements concernés.
Au-delà de la période de garantie, PRESTO propose également une large gamme de pièces détachées, y compris pour certaines gammes anciennes, afin de faciliter l’entretien et la réparation des produits et de prolonger leur durée de vie.
Questions produits
Ce mitigeur est-il compatible avec toutes les installations de lavabo ?
Ce mitigeur à bec fixe s’installe sur un lavabo avec un trou monotrou et une plage. Sa hauteur sous bec de 92 mm et sa saillie de 100 mm conviennent à la plupart des lavabos standards. Le raccordement s’effectue par des flexibles de 500 mm avec raccords G3/8, compatibles avec les réseaux classiques.
Comment régler le débit d’eau du mitigeur pour s’adapter à mes besoins ?
Le débit est réglé en usine entre 4 et 6 L/min à une pression de 3 bars, conforme à la norme NF « Milieu Médical ». Vous pouvez modifier ce débit entre 4 et 20 L/min en retirant les limiteurs et en ajustant la vis de réglage prévue à cet effet (voir notice page 7).
Quels sont les paramètres de pression à respecter pour un fonctionnement optimal ?
La pression recommandée est de 3 bars, avec une plage de fonctionnement entre 1 et 5 bars. Il est important de ne pas dépasser un écart de pression supérieur à 1 bar entre l’eau chaude sanitaire (ECS) et l’eau froide sanitaire (EFS) pour éviter tout dysfonctionnement.
Comment fonctionne la limitation de température intégrée ?
La cartouche céramique de 35 mm intègre une butée de limitation de température avec un réglage à 9 positions. Cela permet un contrôle précis et sécurisé de la température, évitant les risques de brûlures (voir notice page 8).
Quelles précautions sont nécessaires pour l’installation et l’entretien ?
Avant installation, il faut purger soigneusement les canalisations pour éviter d’endommager le mitigeur. Le nettoyage doit être effectué uniquement à l’eau savonneuse, en évitant tout produit abrasif, acide ou alcalin. La pose de joints filtres est obligatoire pour assurer la durabilité et faciliter la maintenance.
Comment assurer la maintenance de la cartouche céramique ?
La cartouche peut être démontée pour maintenance ou remplacement en suivant les instructions fournies (notice page 9). Un choc thermique peut être réalisé pour éliminer les dépôts, en respectant les consignes de température et durée indiquées (notice page 10).
